Beschrijving:
HMC470 is een breedband 5-bit GaAs IC digitale verzwakker in een voordelige, draadloze opbouwmontage. Deze digitale verzwakker voor elk afzonderlijk positief spanningsregelcircuit maakt gebruik van off-chip AC-geaarde condensatoren en werkt in de buurt van DC. Deze eigenschap maakt hem zeer geschikt voor diverse RF en IF toepassingen. Werkend bij frequenties van DC tot 3 GHz, is het invoegverlies typisch minder dan 1,5 dB.
Voor een totale demping van 31 dB zijn de bitwaarden van de verzwakker 1 (LSB), 8, 2, 4 en 16 dB. De dempingsnauwkeurigheid is erg hoog, de typische stapgroottefout is ±0,3 dB en de IIP3 is +45 dBm. Er worden vijf TTL/CMOS-besturingsingangen gebruikt om elke dempingsstatus te selecteren. Behoefte aan +5V Vdd enkele bias.
Functies:
●1 dB LSB stap naar 31 dB
●Elke individuele bedieningslijn
●TTL/CMOS-compatibele bediening
●Stapfout: ±0,3 dB (typische waarde)
●+5V enkele voeding
●16-pins 3x3mm QFN-pakket: 9 mm2
Sollicitatie:
●Mobiele, UMTS/3G-infrastructuur
●ISM, MMDS, WLAN, WiMAX
●Magnetron radio en VSAT
●Testapparatuur en sensoren
Specificatie:
Voedingsspanning: maximale spanning 7V
Maximaal ingangsvermogen: 27dBm
Stuurspanningsbereik: (V1-V5): -1V~Vdd +1V
Testparameters: (vectorscanvermogen: 0dBm)
Insertieverlies: geen demping (V1-V5 = 11111)
Productafmetingen: 50 x 50 x 9 mm
Productgewicht: 20g
Pakket inbegrepen:

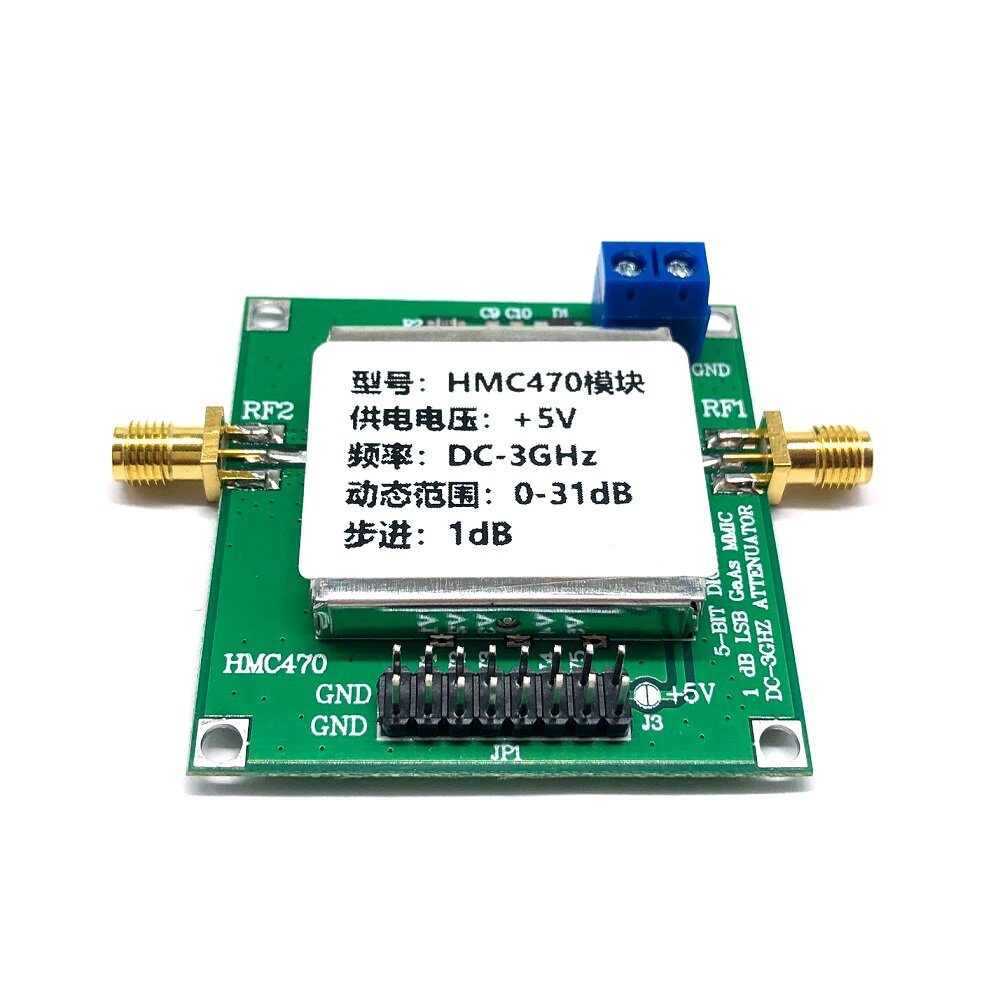

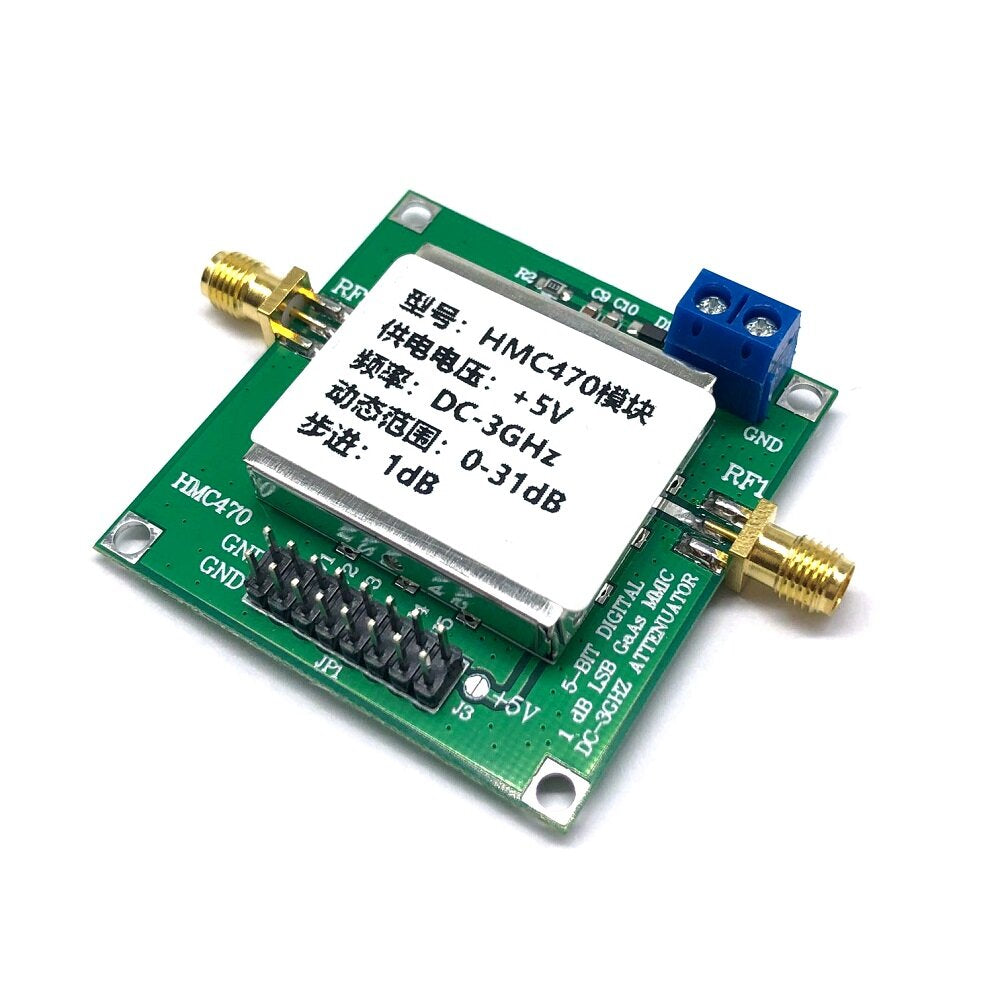

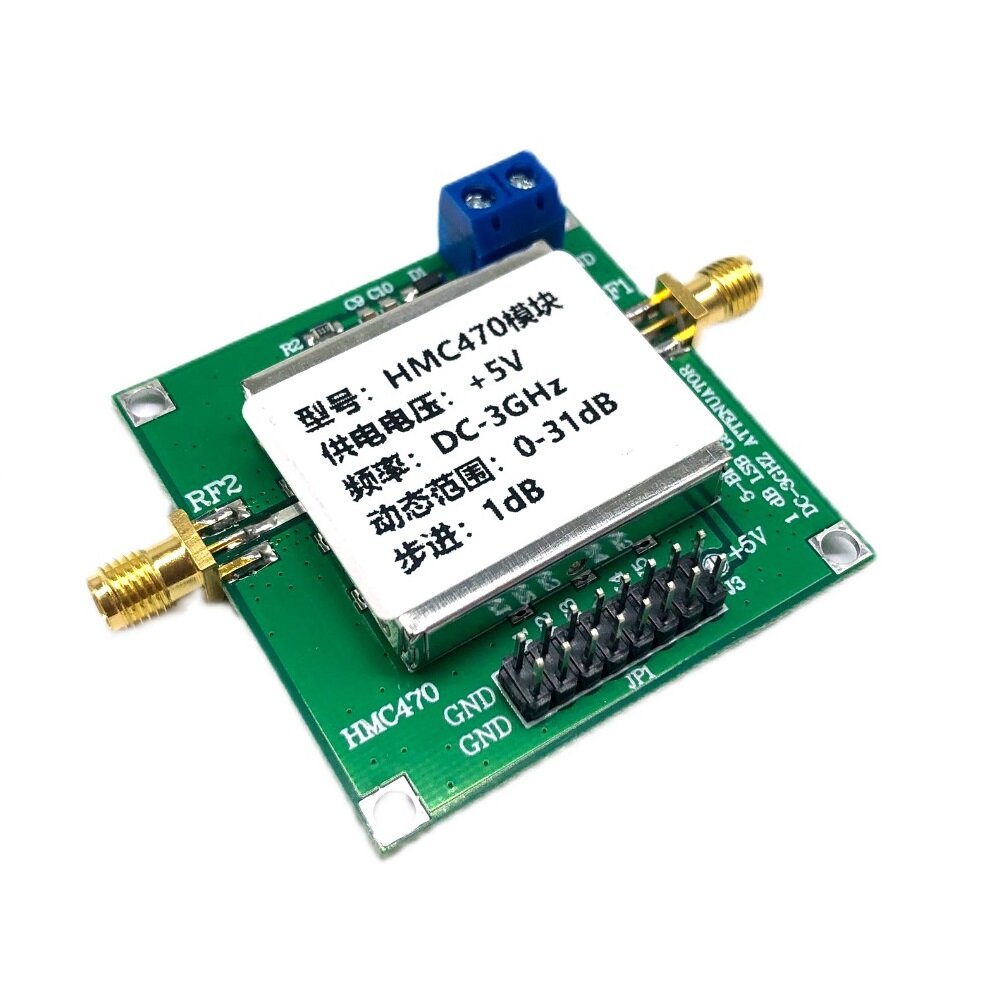

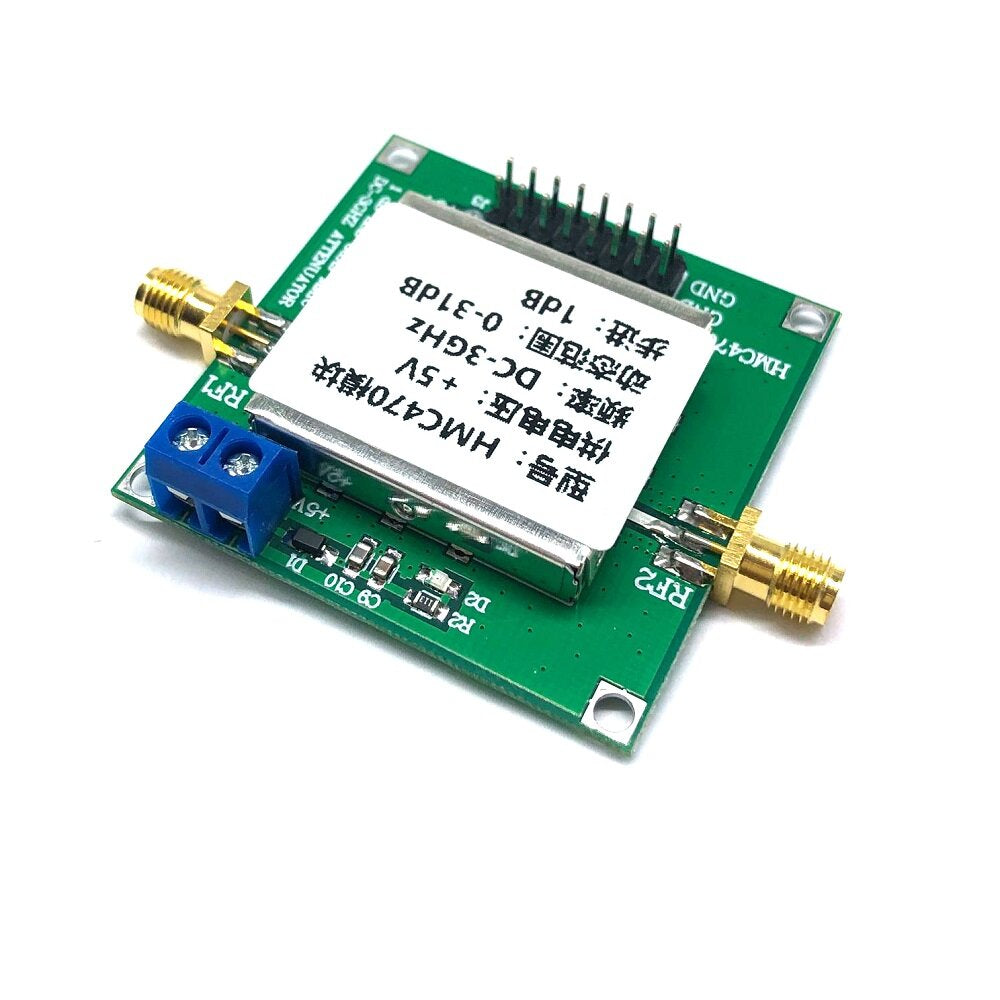

1 x HMC470 5-bit GaAs IC digitale verzwakker
