Beschrijving:
RELAIS, zoals zijn naamgenoot, is een M5Unit die een relais functioneert. Relais kan worden gebruikt als een elektrisch bediende schakelaar, maakt gebruik van een elektromagneet om een schakelaar mechanisch te bedienen, naar waar het nodig is om een groot stroombelastingscircuit te besturen door een afzonderlijk signaal met laag vermogen, zoals een digitale signaaluitvoer van een mircoprocessor. Tot 30V DC en 220V AC.
Er zijn 3 pinnen met de naam: AAN, UIT, COM. U kunt programmeren om COM verbinding te laten maken met AAN of UIT, gewoon door een hoge en lage uitgang van een digitale GPIO te gebruiken.
PRO NAAR Board (klik om te kopen):Beschrijving:
PRO NAAR is een eenheidsgrootte van universeel prototyping bord. U kunt de volledige vrijheid hebben om uw eigen project te maken zoals u dat wilt, met prototyping perboards waarmee het op maat gemaakte circuit kan communiceren met de M5 core GROVE-poort.
EXT.IO (klik om te kopen):
Beschrijving:
EXT.IO is een GPIO-uitbreiding. Met eenvoudige I2C-opdrachten kunt u maximaal 8 GPIOs hebben.
Integreert PCA9554PW. Deze 8-bit I / O-uitbreiding voor de bidirectionele bus met twee lijnen (I2C) is ontworpen voor 2.3-V tot 5.5-V VCC • Open-Drain actief-laag onderbrekingsuitgang. Het biedt algemene externe I / O-uitbreiding voor de meeste microcontroller-families via de I2C-interface.
IIC-adres: 0x27.
Het is moeilijk om vanaf het begin de behoeften van uw project te voorzien. EXT.IO is de perfecte oplossing voor het uitbreiden van het aantal IO. Hiermee kunt u nieuwe functies, logica, timing en detectie toevoegen aan sterk geïntegreerde ontwerpen.
781.080 (klik om te kopen):
Beschrijving:
781.080 is een TTL naar 781.080 convertor.
781.080 is een standaard die de elektrische kenmerken definieert van stuurprogramma's en ontvangers voor gebruik in seriële communicatiesystemen, die veel worden gebruikt in industrieel gebied. multipoint-systemen worden ondersteund.
Het wordt gebruikt om de TTL-standaard te converteren naar de 781.080-standaard. Als het externe seriële apparaat de standaard 781.080 is, kunt u dit apparaat daarom op M5stack aansluiten om de communicatie met het 781.080-apparaat volgens het TTL-protocol te implementeren.
DAC (klik om te kopen):
Beschrijving:
DAC is een eenheid die digitaal signaal kan omzetten naar analoog signaal zoals spanningsgolfvorm, audiogolfvorm enzovoort. Het integreert een 12-bits hoge resolutie DAC-chip met de naam MCP4725 die een on-board niet-vluchtig geheugen (EEPROM) integreert. De eenheid communiceert met M5Core met I2C. De DAC-invoer en configuratiegegevens kunnen worden geprogrammeerd op de EEPROM. I2C-adres is 0x60.
ADC (klik om te kopen):
Beschrijving:
ADC geïntegreerd met ADS1100, een volledig differentiële, 16-bits, zelfkalibrerende, del ta-sig ma A / D-converter. Het communiceert via een I2C-interface, wat betekent dat u AD-gegevens via PortA op M5 core van dit apparaat kunt verzamelen om uw A / D-prestaties te verbeteren.
Het adres I2C is 0x48.
3.96 - 4Pin-overdracht (klik om te kopen):
Beschrijving:
3.96port een GROVE-naar-VH3.96-interfaceconvertor. Het HT3.96-stuk bestaat uit 4 pinnen. HT3.96 is geclassificeerd als pluggable systeemklemmenblokcatalogus.
Klemmenblokken worden gebruikt om draden te beveiligen en / of af te sluiten en bestaan, in hun eenvoudigste vorm, uit meerdere afzonderlijke klemmen die in een lange strook zijn gerangschikt. Klemmen zijn handig voor het aansluiten van bedrading op een aarde of, in het geval van elektrische stroom, voor het aansluiten van elektrische schakelaars en stopcontacten op het lichtnet

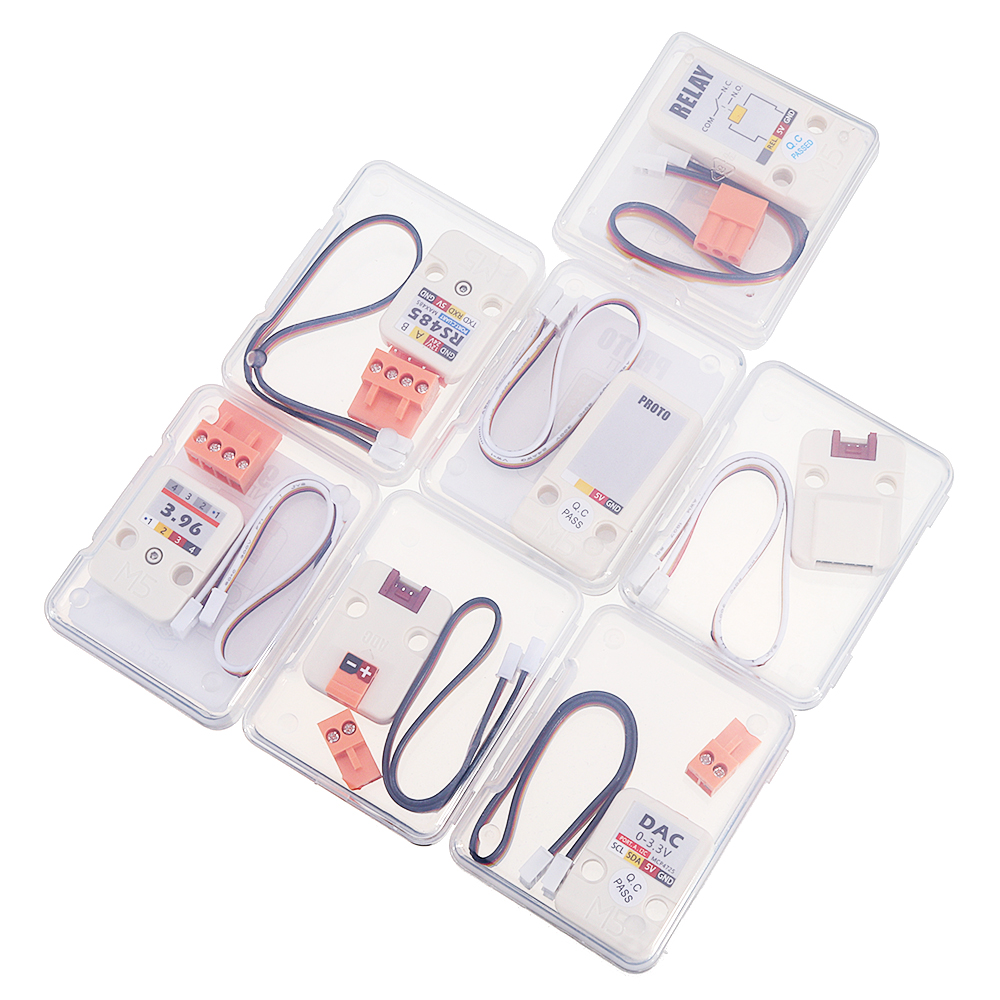

Pakket inbegrepen:
