Omschrijving:

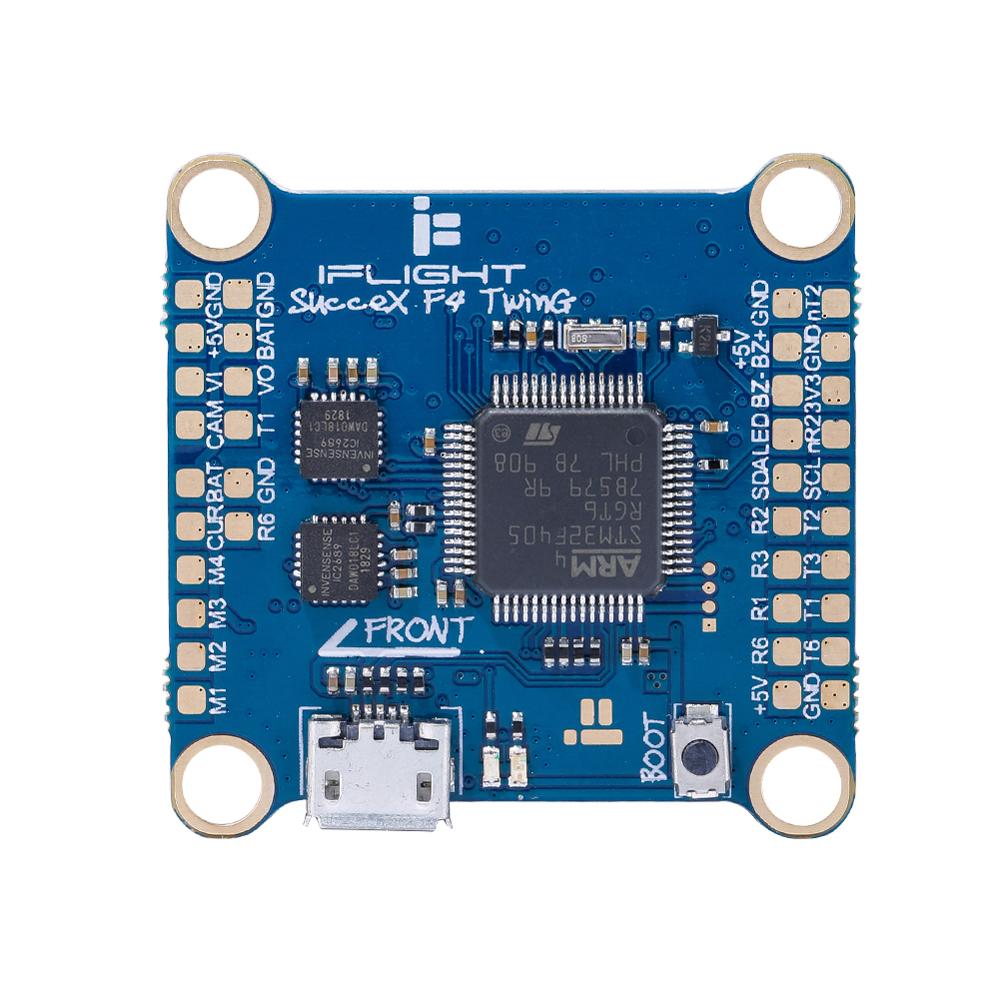

De SucceX F4 V2.1 TwinG // GYRO FUSION is de NEXT-GEN vluchtcontroller die u nodig heeft voor uw volgende build. Deze FC is klaar voor alles met 5 uarts, 8 motoruitgangen, 32Mb blackbox en een krachtige F4-processor om het allemaal te laten werken.

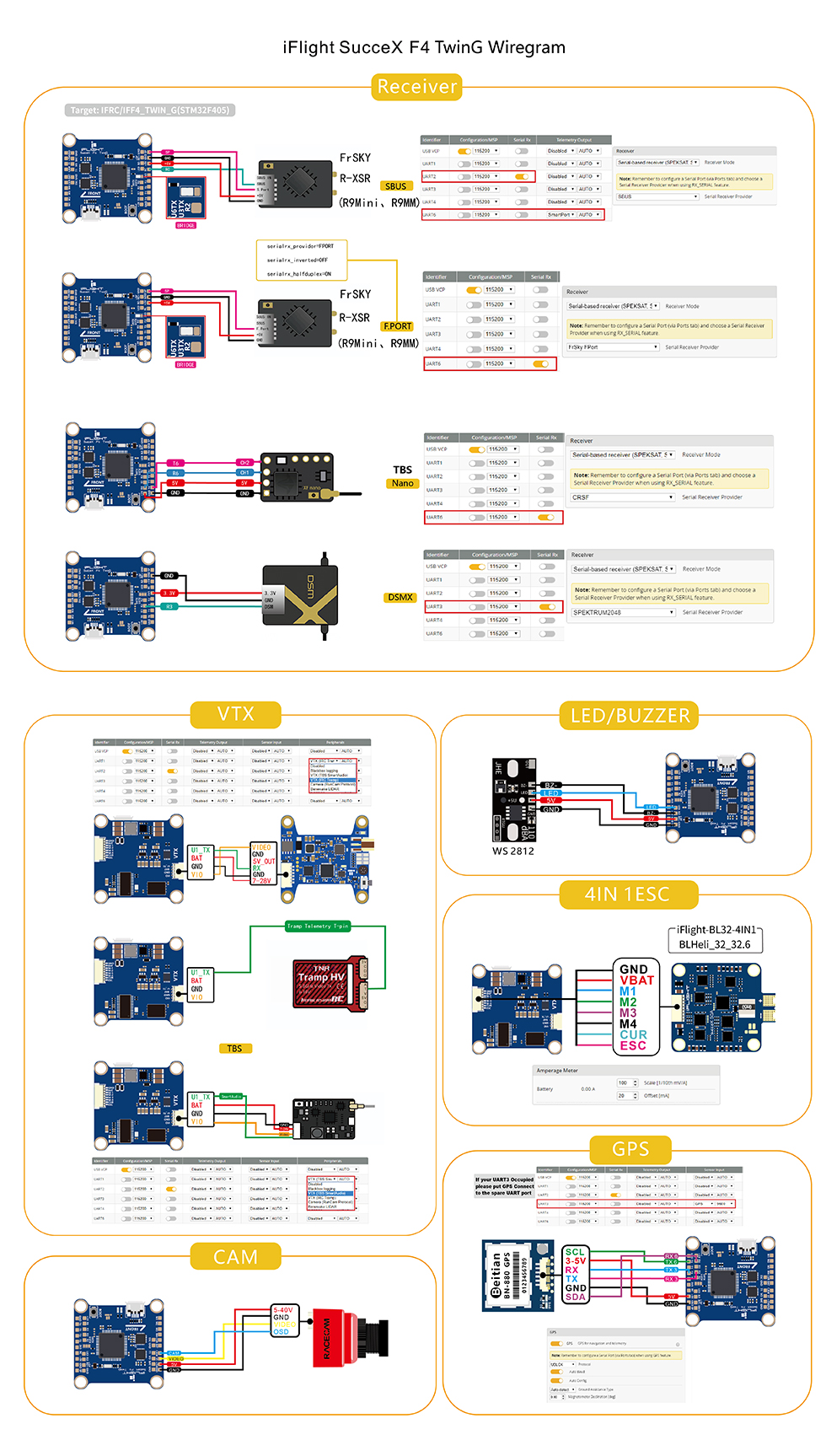

Met zijn strakke, intuïtieve lay-out maakt de SucceX F4 V2.1 TwinG een briesje met een 4-pins connector voor uw VTX en een 8-pins connector die een eenvoudige plug-and-play-verbinding met uw 4in1 ESC mogelijk maakt.
Maar de echte magie van deze vluchtcontroller ligt in zijn TWIN GYRO-configuratie.
De TwinG gebruikt twee identieke gy.ros naast elkaar georiënteerd met één offset 90 graden van de andere. Betaflight gebruikt GY.RO FUSION om de informatie van beide gy.ros te combineren en te middelen om een veel schoner signaal naar de PID-luscontroller te sturen! Minder lawaai en minder oscillaties over de gasband zonder enige vertraging toe te voegen! Betaflight-softwarefilters kunnen in de meeste gevallen ook worden verlaagd, waardoor de vertraging aanzienlijk afneemt.
Met veel verwerkingskracht en uarts is dit de perfecte vluchtcontroller voor long -ran.ge GPS builds. En de TwinG-configuratie maakt het de perfecte FC voor builds zoals macro-quads, filmopnames en x-class racers die een beetje lastiger zijn om af te stemmen.
TwinG Gyro-instelling
- De standaardinstelling van het Betaflight-doel is 'gyro_to_use = both' / Gyro-fusion is actief!
- Om de huidige instelling te controleren, gebruikt u CLI en typt u 'get gyro' om het antwoord te vinden.
- Verander de instellingen met 'set gyro_to_use =' en typ 'save'.
-Om de meest betrouwbare prestaties of en.counter noise, oscillation en gebogen props te krijgen: gebruik de standaardinstelling 'both'.
Gebruik voor single Gyro-gebruik de foutopsporingsopties om de schonere gyro te vinden en af te stemmen, maar verlies de dynamische fusie en het gemiddelde.
-BF biedt de volgende dual gy.ro debug-opties: dual_gyro_raw, dual_gyro, dual_gyro_diff, dual_gyro_combined.
-BlackboxLog verkenningsgrafiek: dual_gyro_raw Debugging = [0] Roll Gyro1, [1] Pitch Gyro1, [2] Roll Gyro2, [3] Pitch Gyro2.
-De weergegeven grafiek toont de Gy.ro_Raw-waarde (geen filters toegepast), beide gyros kunnen worden vergeleken.
FC-specificaties
MCU: STM32F405R6T6
IMU: Twins IC2689, Twins Gyros ingebouwd (SPI)
OSD: AT7456E
Blackbox: Blackbox-logging-apparaat
5X Uarts (1 2 3 4 5) met ingebouwde inversie
8X Dshot / Proshot / Oneshot output
8X individuele ESC power / signaal pads
1X Group of Gnd / Vbat / M1/M2/M3/M4 / Cur / TX
Smart audio & Tramp VTX-protocol: JA (IRC Tramp)
WS2812 led Strip: JA
Pieper: JA
PDB-specificaties
Input: 2-6S (5-36V)
BEC: 5V / 3A cont
FC Firmware
Betaflight
Doel: STM32F405
FC: IFRC / IFF4_TWIN_G (STM32F405)

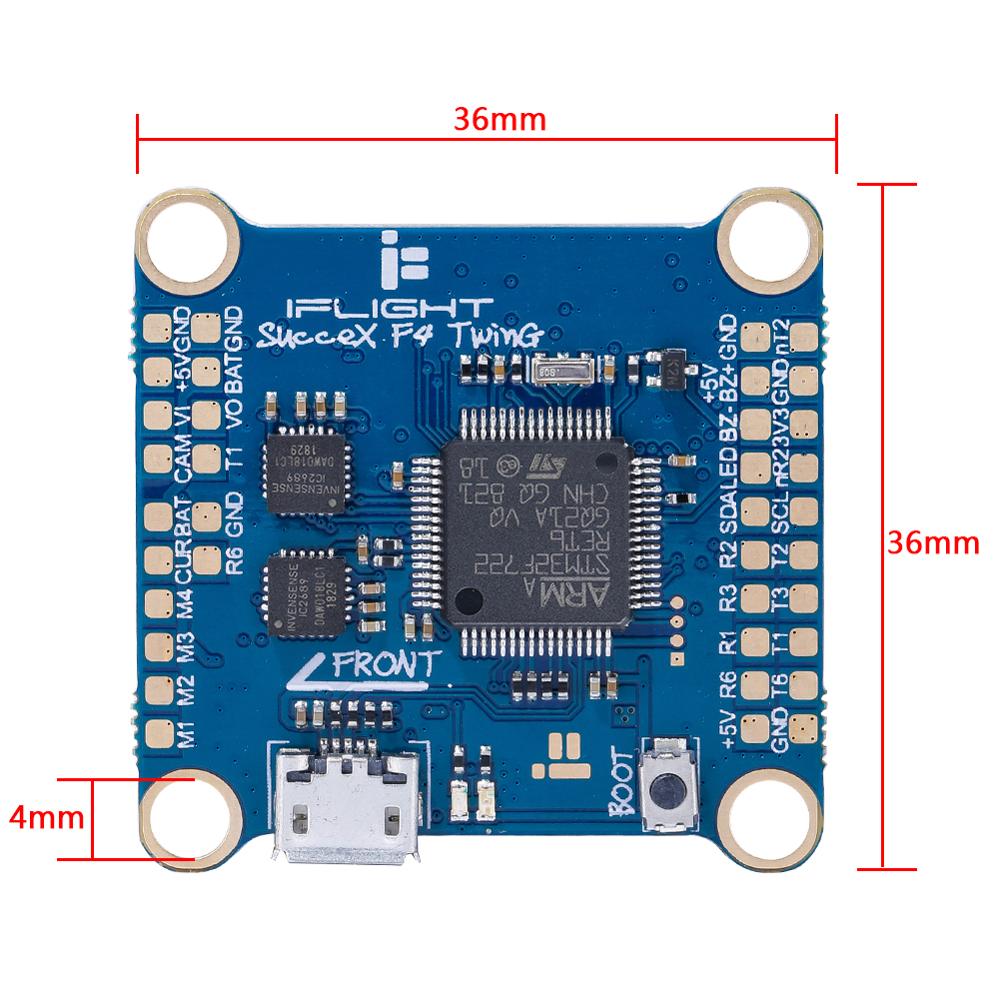

fysiek
Montage: 30,5 * 30,5 mm, φ4 mm met doorvoertules φ3 mm
Afmetingen: 36 * 36 mm
Gewicht: 6,3g

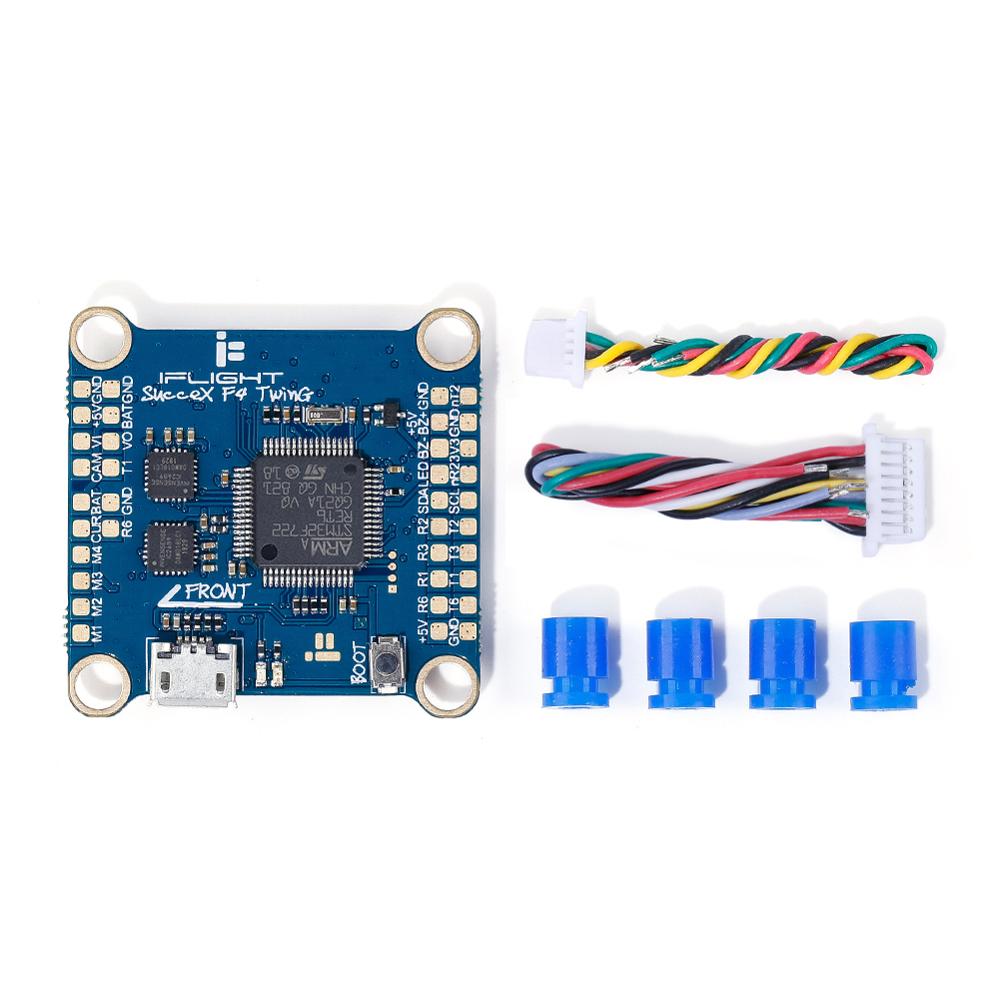

Pakket inbegrepen:
1x FC F405
4x siliciumdichtingsringen M4 tot M3
1x 8pin
