Specificatie:
Geschikt voor iPhone X, XS, XS MAX CPU
Vermogen: 100 W
Geschikt voor iPhone X, XS, XS MAX CPU
Vermogen: 100 W
Voltage: 220V AC 50 / 60Hz
Bereik temperatuurweergave: 0-260 ℃
Bereik temperatuurregeling: 50℃-260℃
Temperatuurafwijking: ± 5℃
Aftelbereik: 0-999 seconde
Afmetingen: 120 x 85 x 55 mm
Gewicht: 0,55 kg
Grootte van het karton: 230 x 190 x 90 mm
instructies:
1. Scheidingsproces door parameters voor de scheidingstemperatuur in te stellen via thermostaat. Ten eerste worden de gelaagde pin-gaten voor het moederbord op de scheidingsverwarming geïnstalleerd. Druk vervolgens de knop terug en draai het moederbord vast. Scheidingstemperatuur instellen (aanbevolen 200 ° c-220 ° c). Instellen van de tijd die nodig is voor het scheidingsproces (ongeveer 10 seconden aanbevolen) De thermostaat geeft de werkelijke temperatuurwaarde van de huidige verwarmingsplaat in realtime terug. Druk vervolgens op de startknop. De verwarmingsbuis verwarmt de verwarmingsplaat.
2. Verwarmingstemperatuur bereikt de ingestelde temperatuurwaarde, het bedieningspaneel zendt drie pieptonen uit naar "di, di, di", stop verwarming en handhaaft automatisch de verwarmingstemperatuurregeling, Wanneer de afteltijd arriveert, geeft het bedieningspaneel een "di" -zoemer en stopt tegelijkertijd de verwarming en start de koelventilator om de verwarmingsplaat met geweld te verwarmen. Nadat de temperatuur van de verwarmingsplaat met 55 ° C is gedaald, geeft het bedieningspaneel gedurende 3 seconden "di ~~~~" af. De gelaagde machine schakelt over naar een stand-by-slaapstand met laag vermogen.
3. Op dit moment moet u de machine opnieuw opstarten. U kunt het gelaagdheidwerk opnieuw starten door op de startknop te drukken na het vervangen van het moederbord dat moet worden gelaagd (de machine gebruikt standaard de laatst ingestelde parameter. Als u de parameters moet wijzigen, kunt u de vereiste parameters wijzigen en vervolgens op de startknop.) Nadat het apparaat is gebruikt, wordt aanbevolen om de hoofdvoeding uit te schakelen of de stekker uit het stopcontact te halen wanneer het apparaat in stand-by staat.
Knop Beschrijving:
1. Stel de temperatuur omhoog en omlaag toetsen in: Druk op deze toets om het temperatuurbereik in te stellen.
2. Countdown-toets: Druk op deze toets om het afteltijdbereik in te stellen.
3. Startknop en noodstopknop: kan worden ingeschakeld of noodstopuitgang (Noodstopknop: druk na het starten van de verwarmingswerkzaamheden op de noodstopknop om de verwarming uit te schakelen en de koelventilator begint automatisch uit te schakelen.)
Functionele beschrijving:
1. Dit product wordt niet automatisch verwarmd na het inschakelen. Nadat u de temperatuur en tijd hebt ingesteld, drukt u op de startknop om te beginnen met verwarmen. Wanneer de verwarming de ingestelde temperatuur bereikt, wordt de zoemer driemaal gebeld en begint de ingestelde tijd van het aftellen. Na het aftellen op nul, zal de zoemer eenmaal piepen en het verwarmingsvermogen wordt afgesneden en de koelventilator start. Wanneer de gemeten temperatuur lager is dan 55 ° C, wordt de zoemer gedurende drie seconden opgeroepen en wordt vervolgens de energiebesparende stand-by ingeschakeld.
2. De door de machine ingestelde parameter wordt niet gewist wanneer deze wordt gebruikt. De volgende keer dat het wordt gebruikt, wordt de laatst ingestelde parameter opgeroepen.
3. Het gescheiden elektrische regelschema dat door deze machine is ontworpen, is van hoge kwaliteit en praktisch. De temperatuurregeling wordt geregeld door een thermostaat die is aangesloten op een tussenrelais om de temperatuur van de verwarmingsbuis te regelen. De temperatuur wordt gemeten door de thermokoppel-sonde om te voldoen aan de detectie en regeling van de hoge temperatuur, en de plaatverwarmingsplaat wordt uniform verwarmd om de verwarmingsefficiëntie te verbeteren. De thermostaat regelt indirect de zelfbescherming die bevorderlijk is voor een dergelijk hoog thermisch rendement en voorkomt dat de thermostaat wordt beschadigd door een te hoge verwarmingsstroom. De thermostaat geeft de werkelijke temperatuurwaarde van de verwarmingsplaat in realtime terug en begint direct met verwarmen door de startknop en de digitale buis geeft de realtime feedbackverwarmingsstatus en de afteltijd weer.
4. Isolatieschema op hoge temperatuur: Aangezien de machine is uitgerust met een verwarmingsbron op hoge temperatuur en de verwarmingsplaat, is de oplossing om een isolatieplaat op hoge temperatuur tussen de behuizing en de verwarmingsplaat te installeren. Een verwarmingsplaat wordt geïnstalleerd in het midden van de isolatieplaat op hoge temperatuur en de isolatieplaat op hoge temperatuur wordt bevestigd door schroeven tussen de isolatieplaat op hoge temperatuur en de behuizing. Het vermindert effectief de warmtediffusie tijdens de scheidingsprocestijd en biedt een veiligheidsbeschermend effect.
Pakket inbegrepen:
1 x Kaisi K-303 Intelligent geïntegreerd desoldeerstation

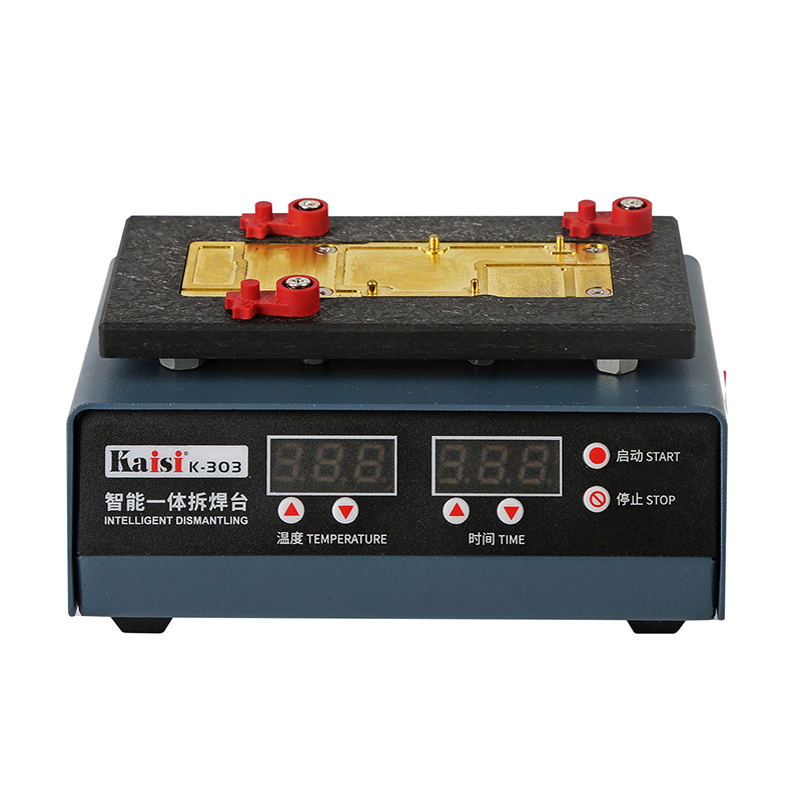

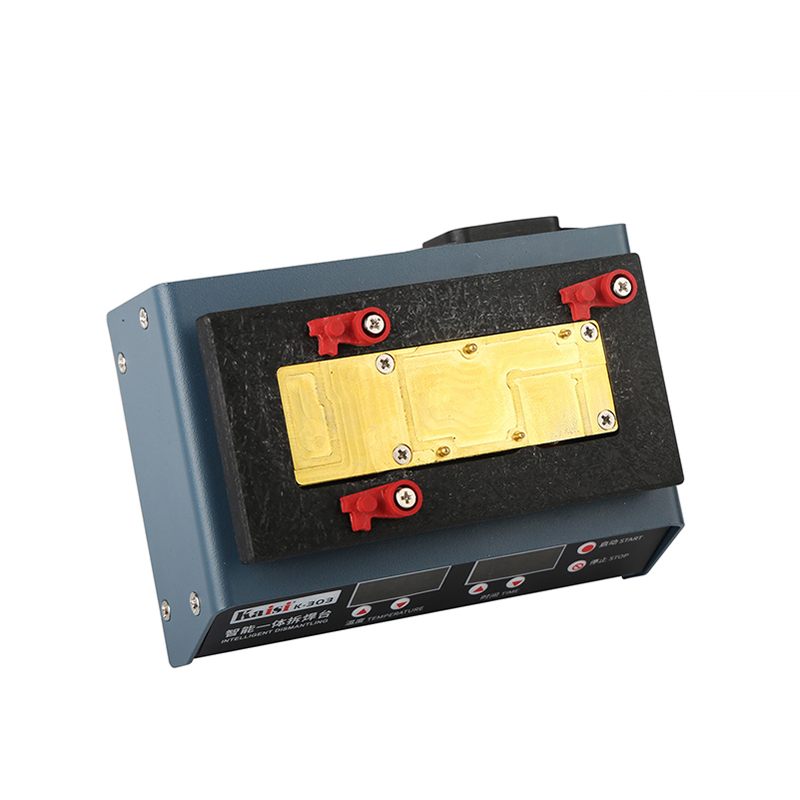

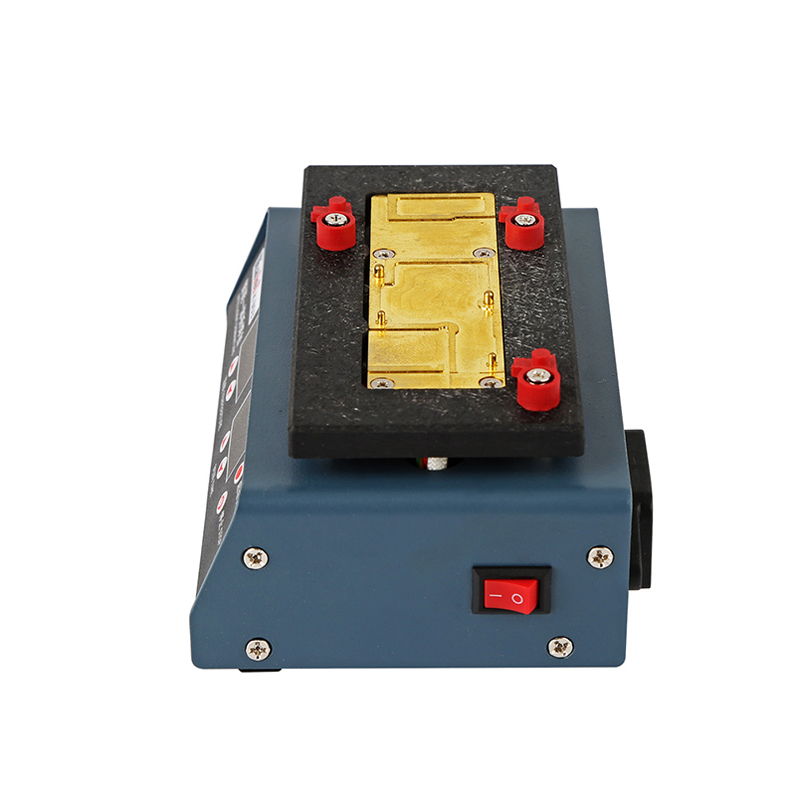

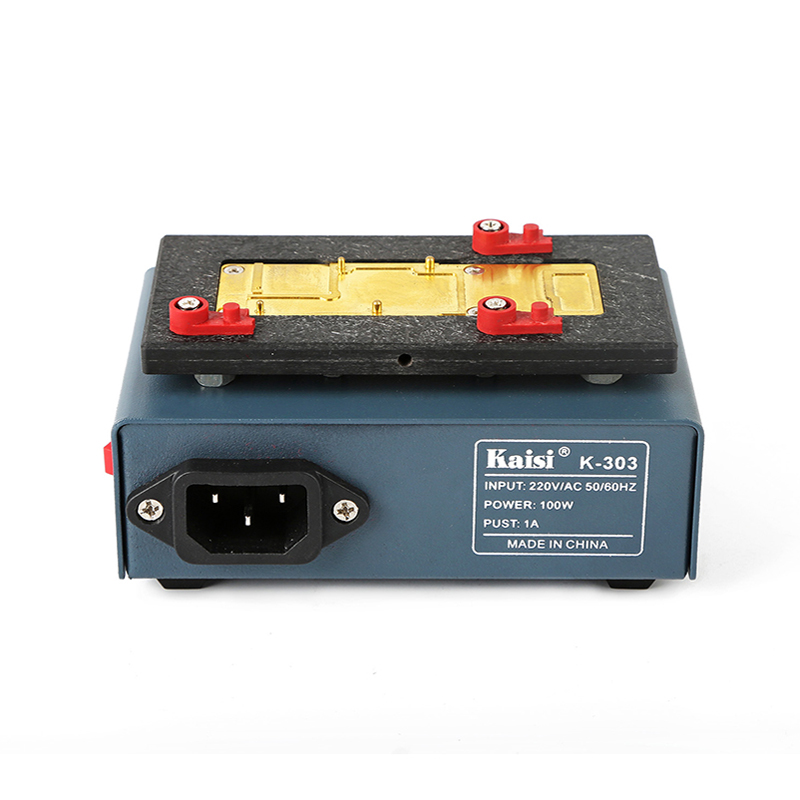

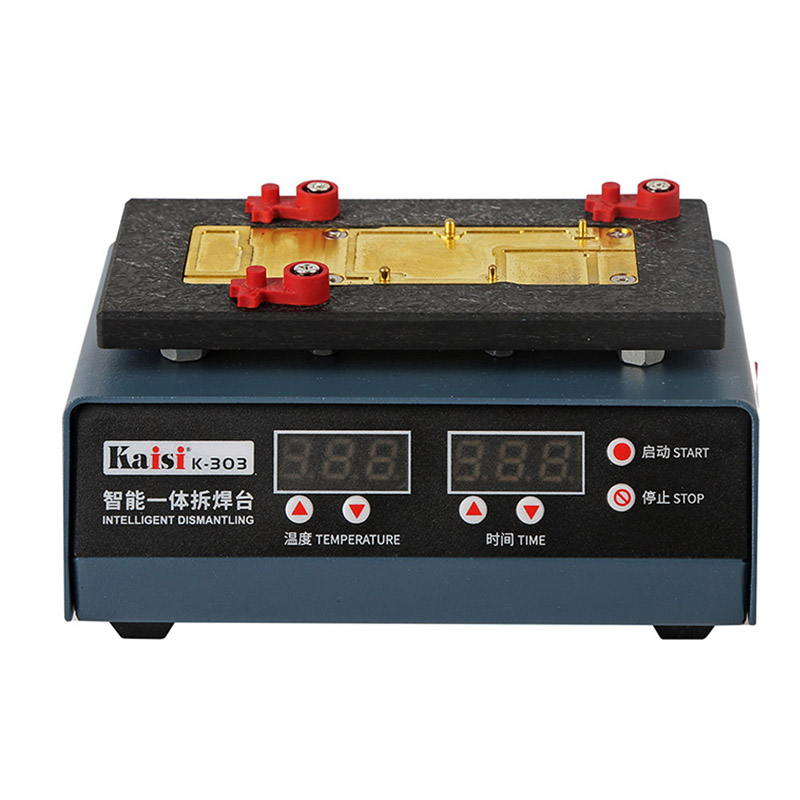

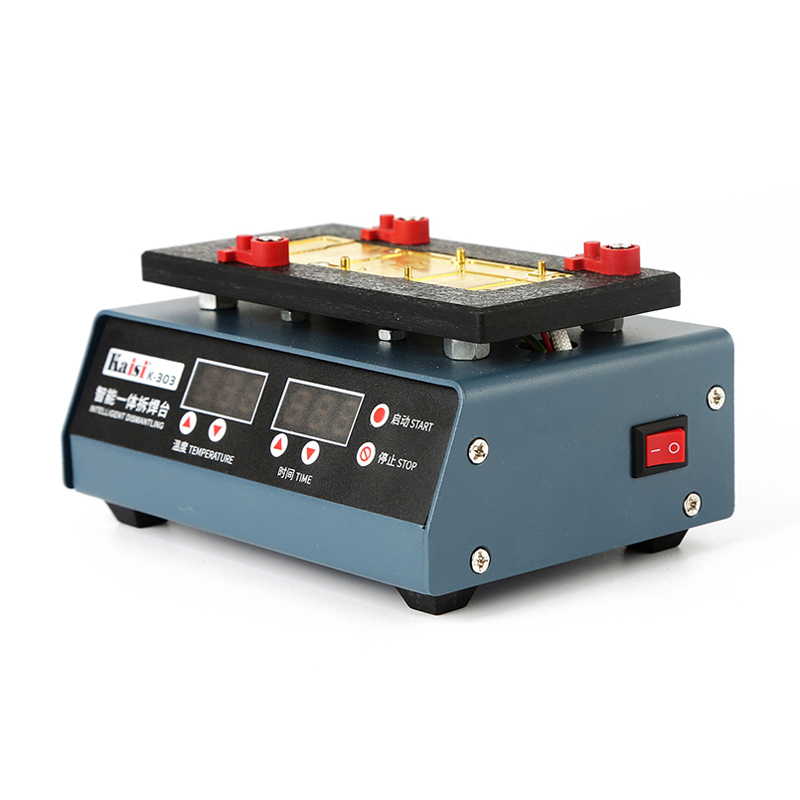

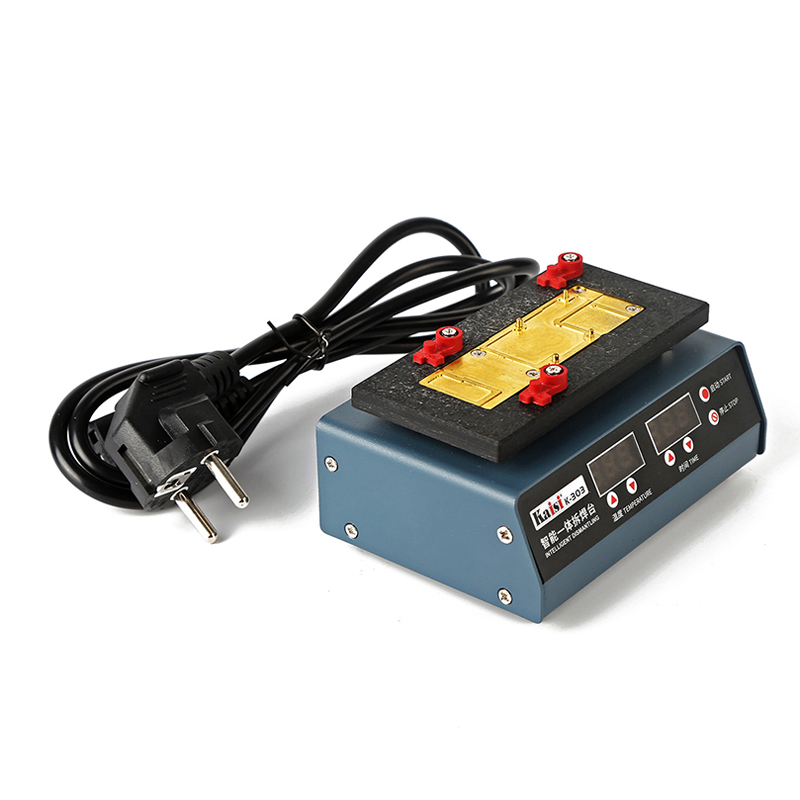

Detail foto's:
Pakket inbegrepen:
1 x Kaisi K-303 Intelligent geïntegreerd desoldeerstation
Detail foto's:
