Dit product is compact en voortreffelijk, krachtig en kan afhankelijk van de behoefte de normale online werkmodus of werkmodus met ultra laag vermogen kiezen.

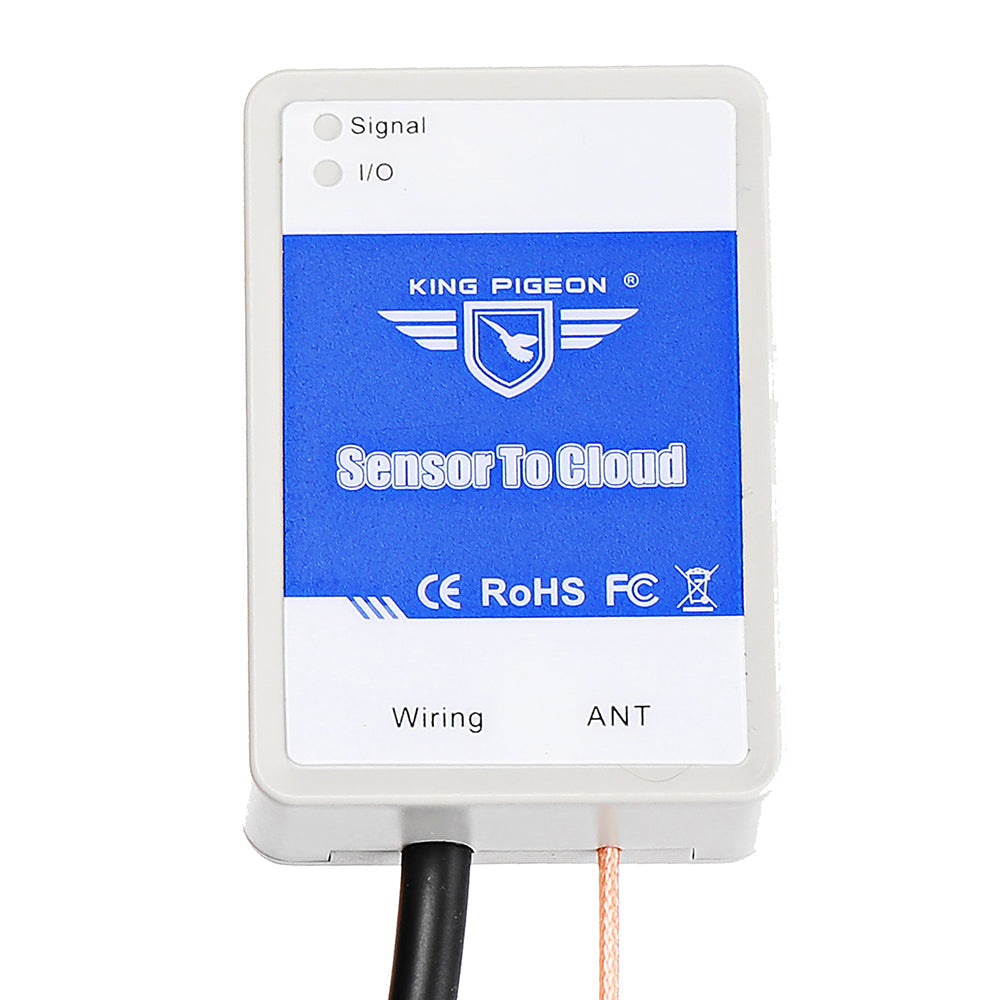

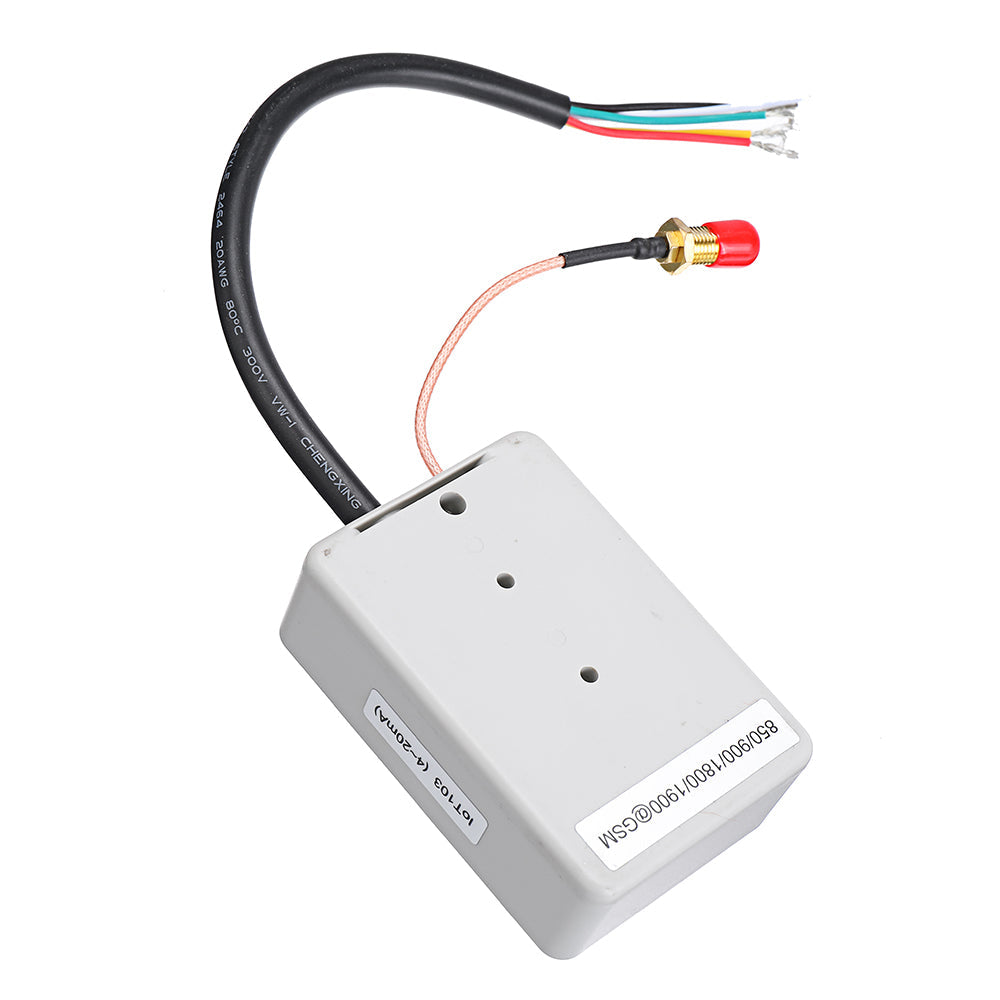

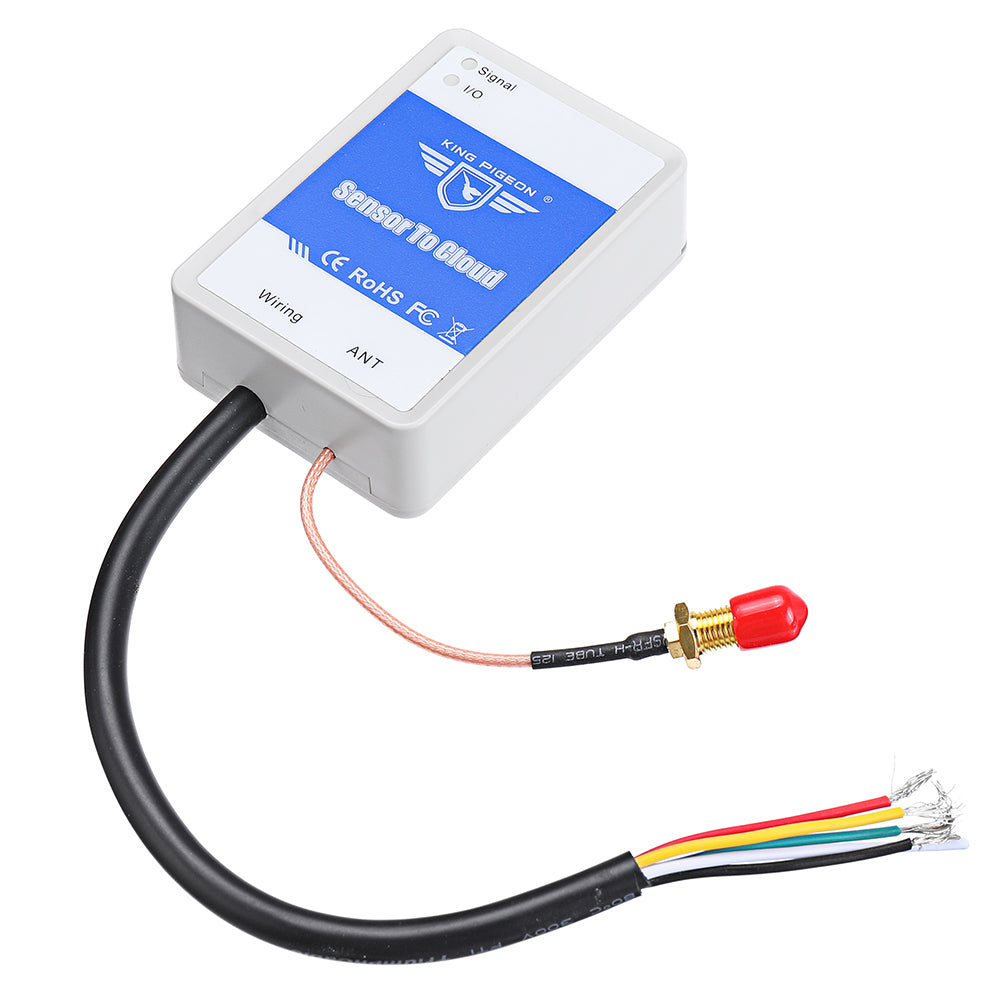

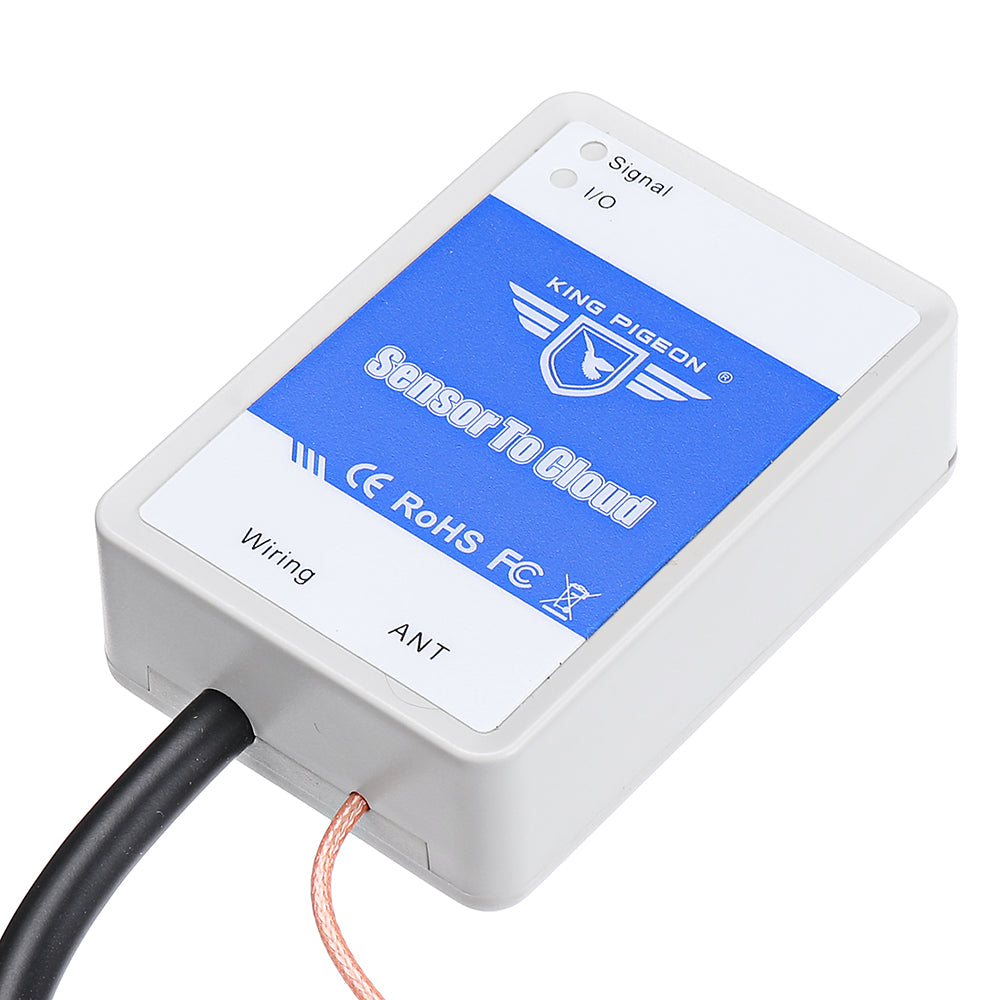

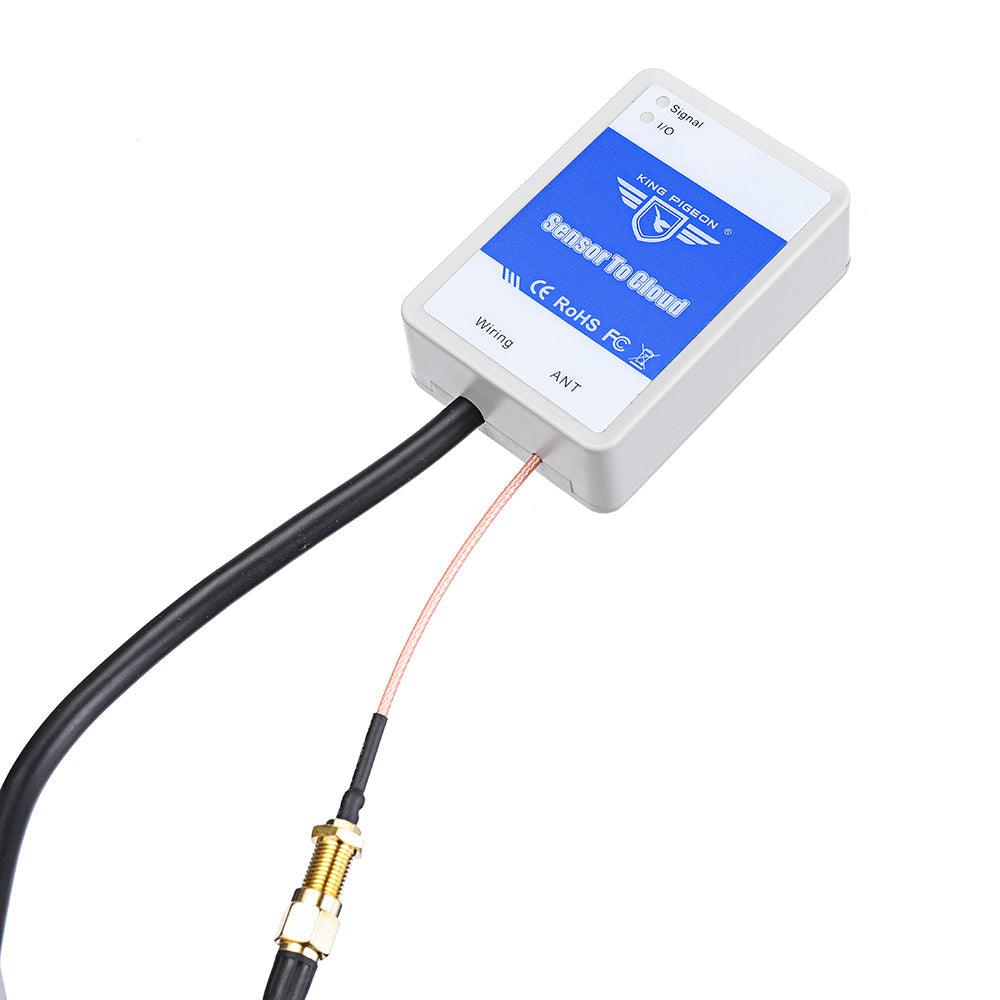

Deze waterdichte plastic behuizing kan buiten worden gebruikt en fungeert als een complete eindproductverbindingssensor. Bewaakt gegevensverzameling, afstandsbediening en abnormale waarschuwingsmeldingen via sms, telefoon, netwerk, wechat, web-end en cloudplatform.

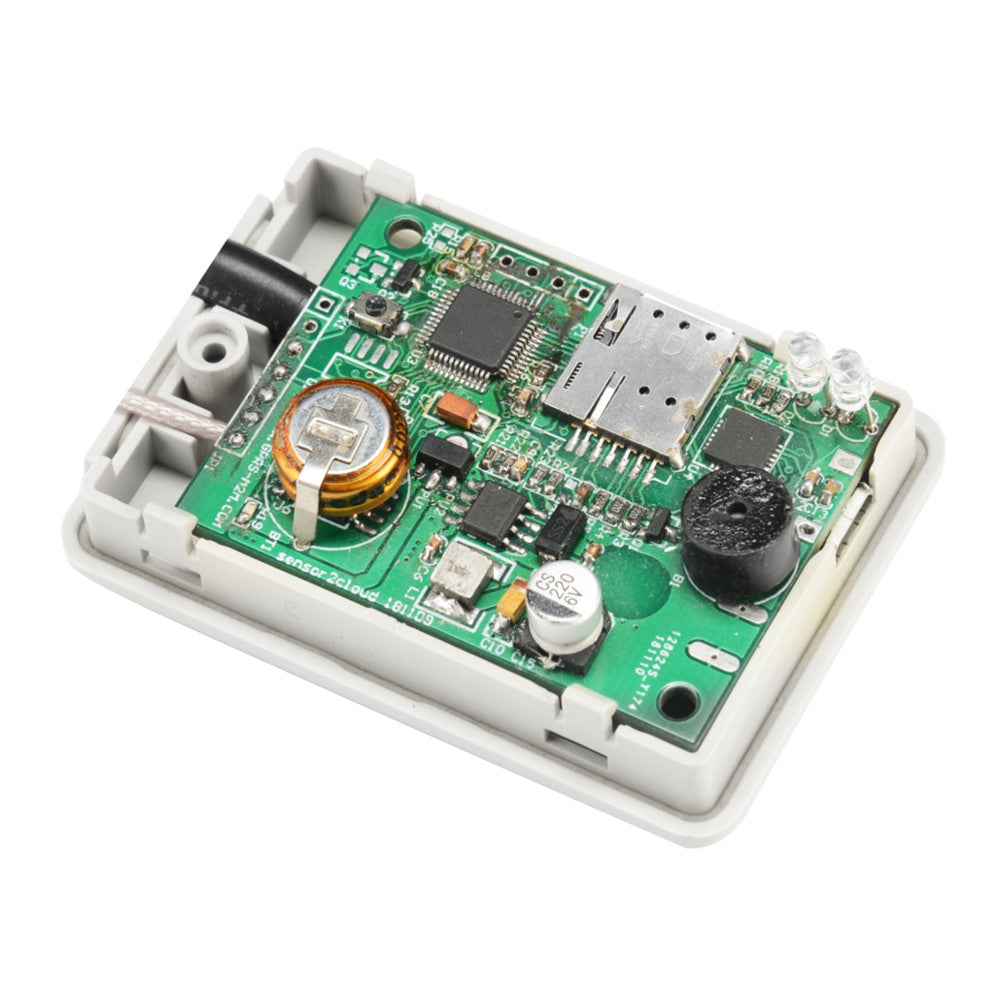

Het kan ook worden gebruikt als een PCBA-module ingebed in een moederbord van derden voor secundaire ontwikkeling, om de traditionele sensoren, instrumenten en andere toegang tot objecten zoals netwerken te vergemakkelijken.
Deze waterdichte plastic behuizing kan buiten worden gebruikt en fungeert als een complete eindproductverbindingssensor. Bewaakt gegevensverzameling, afstandsbediening en abnormale waarschuwingsmeldingen via sms, telefoon, netwerk, wechat, web-end en cloudplatform.
Het kan ook worden gebruikt als een PCBA-module ingebed in een moederbord van derden voor secundaire ontwikkeling, om de traditionele sensoren, instrumenten en andere toegang tot objecten zoals netwerken te vergemakkelijken.
Voorzien zijn van:
Communicatiemethode: GSM/GPRS (ALLEEN 2G) (Als u een andere communicatiemethode nodig heeft, neem dan gerust contact met ons op)
Communicatieprotocol: Modbus RTU via TCP
Materiaal: kunststof schaal
Er zijn twee werkmodi beschikbaar:
(1) Normale modus: gegevens worden in realtime verzonden, zodat gebruikers de situatie ter plaatse kunnen kennen;
(2) Low-power modus: ultra-low power ontwerp (minder dan 230uA), geschikt voor plaatsen waar periodiek gegevens worden verzameld
Ondersteunt het instellen van parameters en het bekijken van real-time gegevens via sms, computerconfiguratiesoftware, cloudplatform;
Ondersteuning van 10 gebruikersnummers, die elk afzonderlijk kunnen worden ingesteld om specifieke alarm-sms-berichten en alarmoproepen te ontvangen;
Ondersteuning 10 timers, kan timing herstart, timing rapport, timing online, timing offline, etc. instellen
Ondersteuning van 2 verschillende servercentra, kan IP-adres of domeinnaam instellen;
Ondersteuning Modbus RTU Over TCP-protocol of data-transparante overdracht;
Een compleet mechanisme voor het opnieuw uitgeven van gegevens om ervoor te zorgen dat elk stukje gegevens effectief wordt geüpload naar de server;
32M-bit cachecapaciteit, die tot tienduizenden historische gegevens kan opslaan;
Brede werkspanning ontwerp, ondersteuning 7 ~ 24VDC voeding, en met anti-reverse bescherming;
Ingebouwde klokchip en supercondensator voor langdurige timing na stroomuitval;
Gebruik de Nano-SIM mobiele telefoonkaart ter ondersteuning van PIN-verificatie om kaartbeveiliging te garanderen;
Technische parameter:
Technische parameter:
| Project | Parameter |
| Werkspanning | Standaard voeding 12VDC, ondersteuning 7 ~ 24VDC |
| Energieverbruik | Standby <230uA in energiebesparende modus, stand-by 10mA ~ 30mA in normale modus: Het maximale stroomverbruik is 230 ~ 360mA. (Bij het bellen hangt dit samen met de sterkte van het signaal. Hoe zwakker het signaal, hoe hoger het stroomverbruik) |
| Communicatie manier |
Optioneel GSM, GPRS (Thailand, Singapore, Japan, Zuid-Korea, Australië, Nieuw-Zeeland, Fiji, Taiwan en andere landen en regio's die 2G-netwerken hebben uitgeschakeld, kunnen niet worden gebruikt) |
| Akkoordverklaring | Modbus RTU Over TCP-protocol |
| Ondersteuning simkaart | Nano-simkaart |
| Externe antenne | SMA-antenne-interface, 50 ohm |
| USB poort | Micro USB-interface |
| DO switching output (Product ID: 1598006) | OC gate (collector open gate) uitgang, maximale belasting 1,5A / 25VDC |
| DIN switch input (Product ID: 1598009) | Compatibel met droog en nat contact; nat contact 0 ~ 1V is gesloten, 2 ~ 30V is losgekoppeld |
| AIN analog input (Product ID: 1598011) | 0-5V |
| AIN analog input (Product ID: 1598008) | 4 ~ 20mA |
| AM2301 temperature and humidity input (Product ID: 1598007) | AM2301 temperatuurmeting: -40 ° C ~ 80 ° C, nauwkeurigheid: ± 0,5 ° C; vochtigheidsmeting: 0 ~ 99,9% RV, nauwkeurigheid: ± 3% RV |
| DS18B20 temperatuuringang (dit item) | DS18B20 temperatuurmeting: -55 ° C ~ 125 ° C, nauwkeurigheid: ± 0,5 ° C |
| RS485 serial port transparent transmission (Product ID: 1598010) | Tot 250 bytes van een enkel pakket verzonden via de seriële poort RS485 |
| Cachecapaciteit | 32M-bit / 4M-Byte (4.194.304 bytes) |
| Werktemperatuur | -10 ° C -60 ° C |
| Luchtvochtigheid regelen | Maximale relatieve vochtigheid 95% (geen condensatie) |
| Waterdichte buitenmantel | Lengte 65 mm * breedte 45 mm * hoogte 21 mm |
| Printplaat grootte | Lengte 50,3 mm * Breedte 36,8 mm * Dikte 1,6 mm |
| PCBA-pindefinitie | De PCBA-module heeft 7 pinnen wanneer deze wordt gebruikt, beginnend met de JP1-markering: Positieve invoerpen, negatieve invoerpen, 1, 2, 3, signaalindicatorpen, I / O-indicatorpen (raadpleeg 6.2 Aansluitinstructies voor de definitie van 1, 2, 3 pennen) |

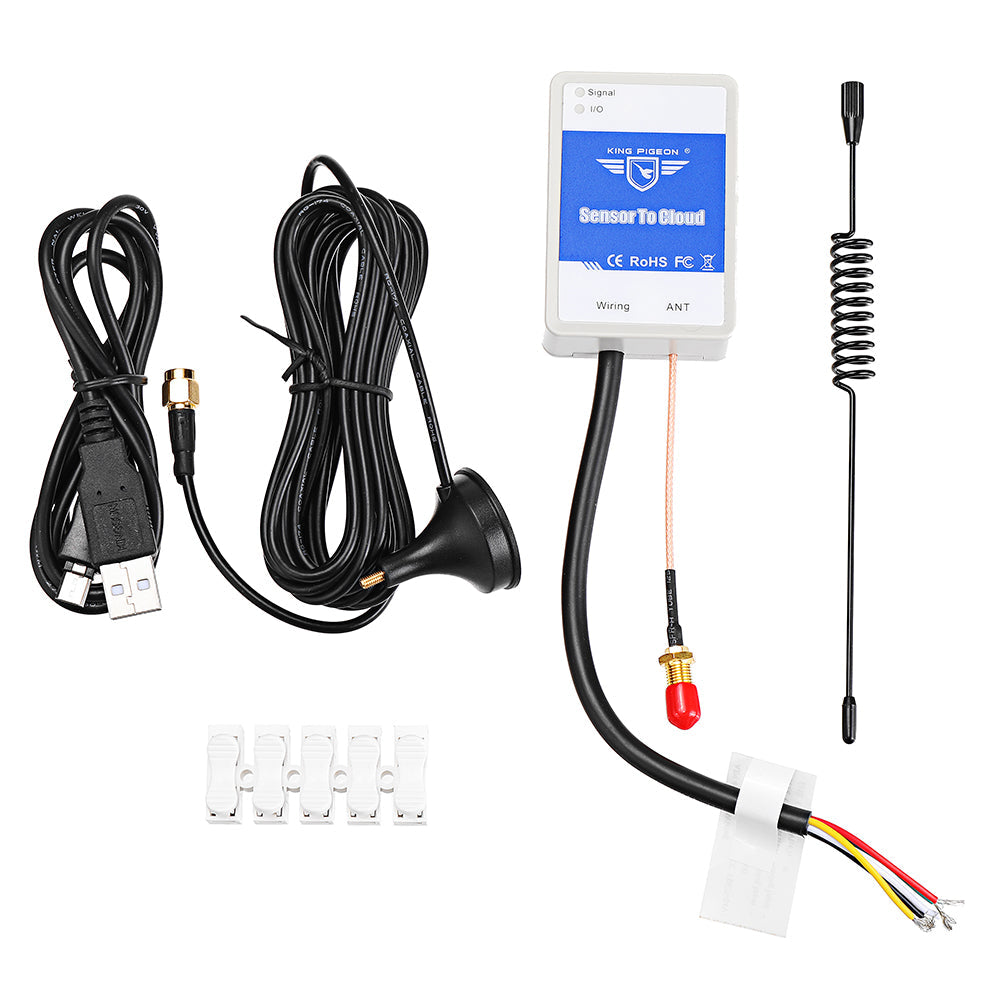

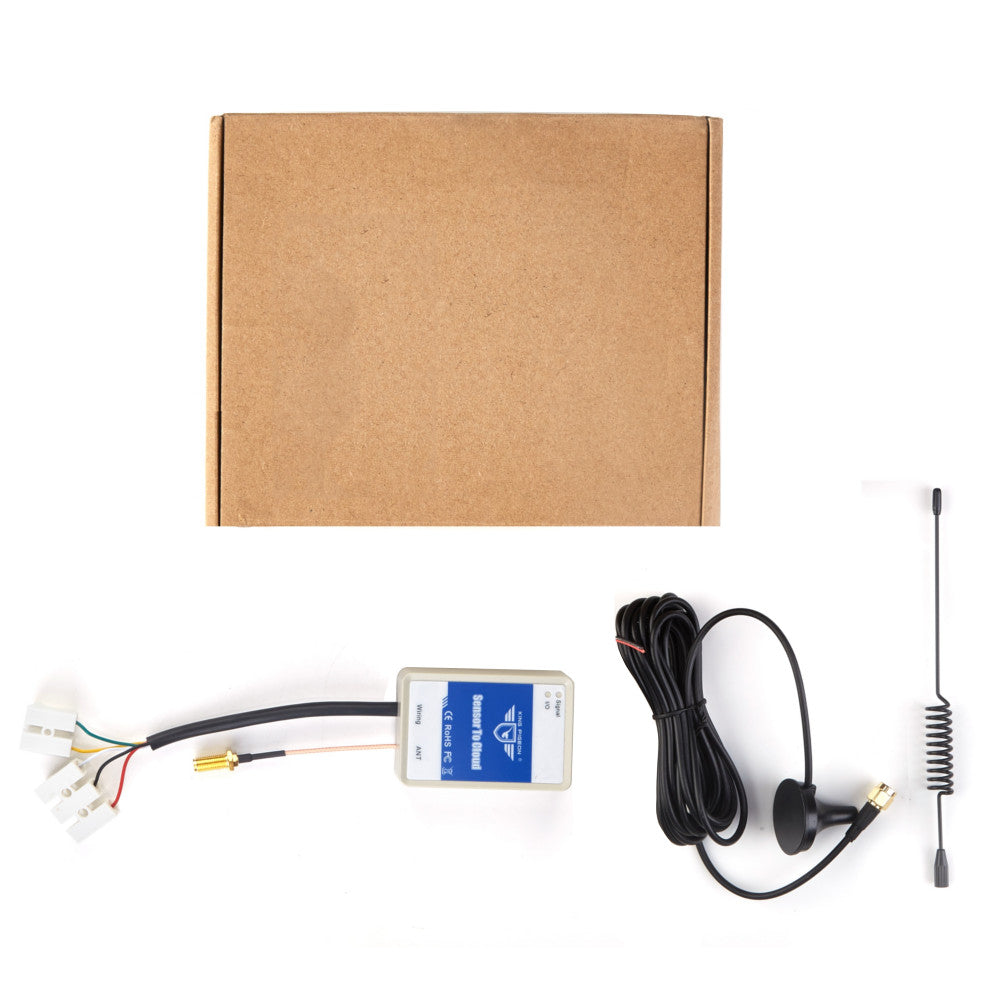

Pakket bestaat uit:
1 x apparaathost

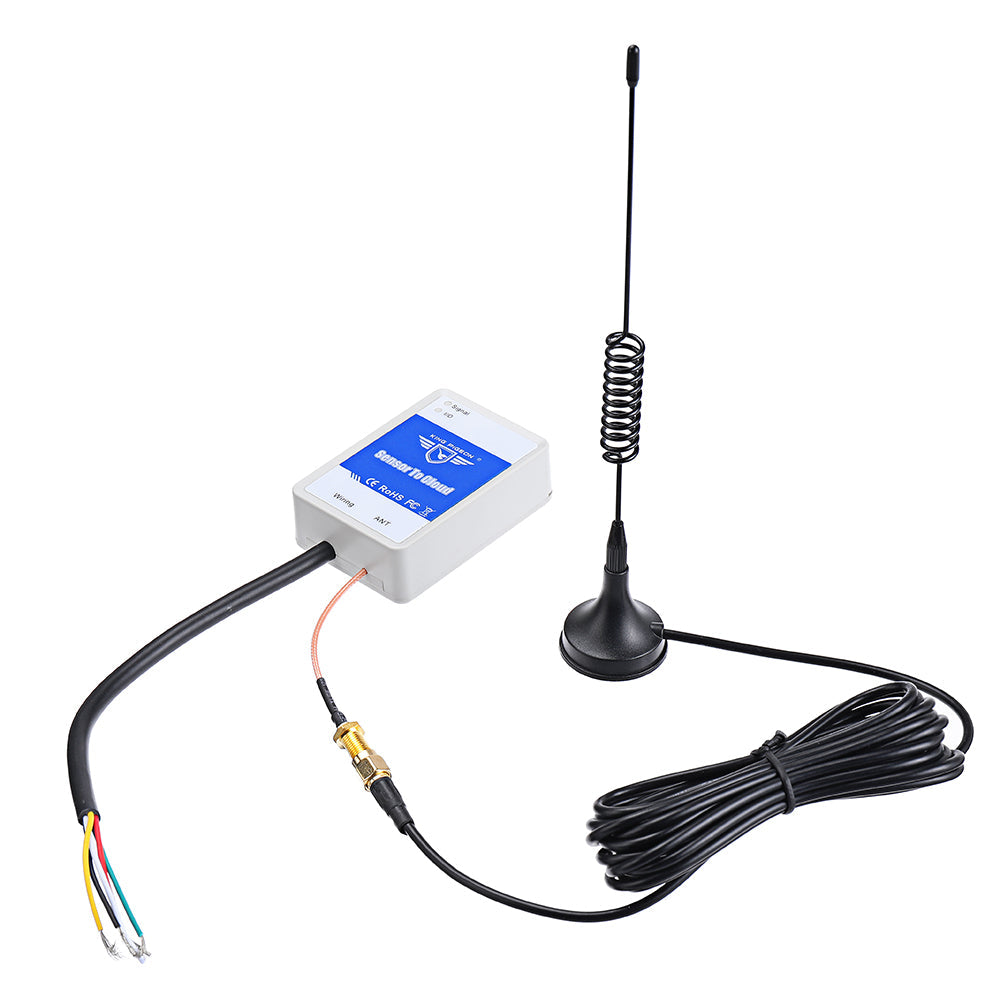

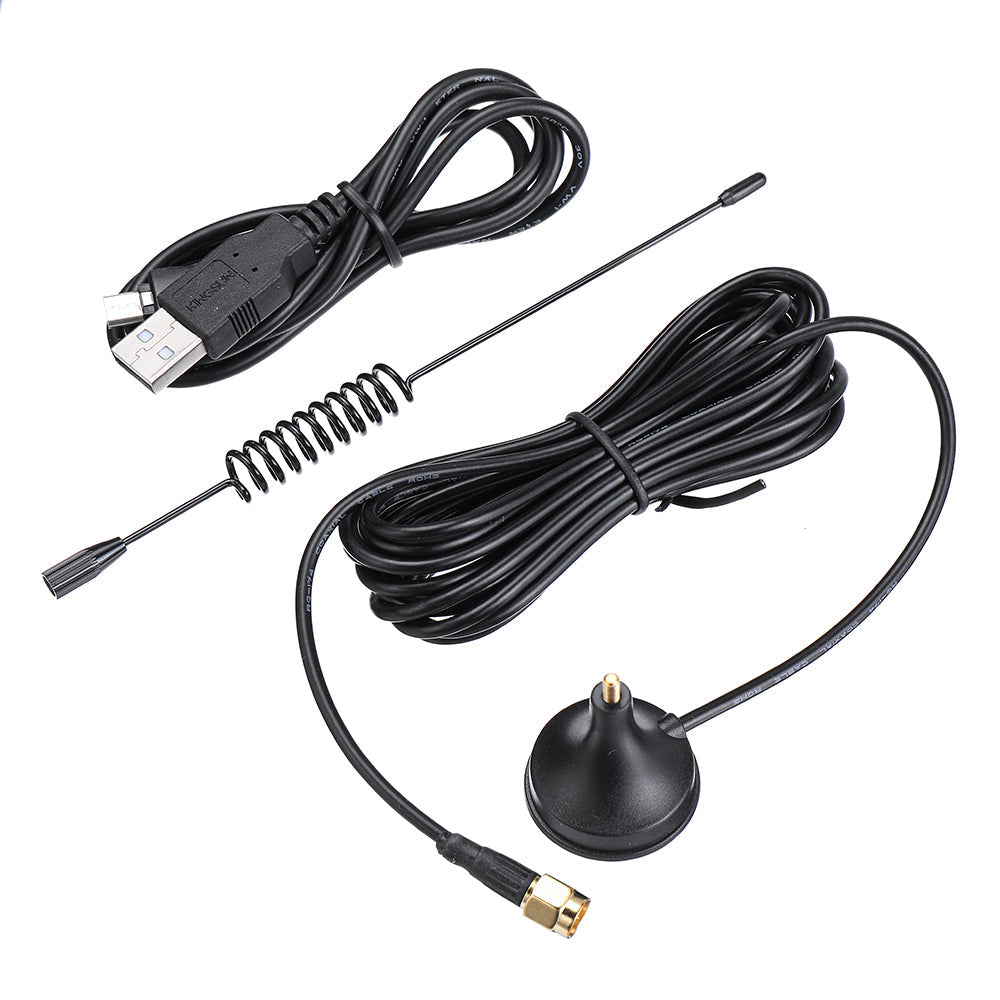

1 x GSM antenne
1 x Handleiding
1 x voedingsadapter (DC12V1.5A)
Opmerking: de simkaart staat niet in de lijst.
