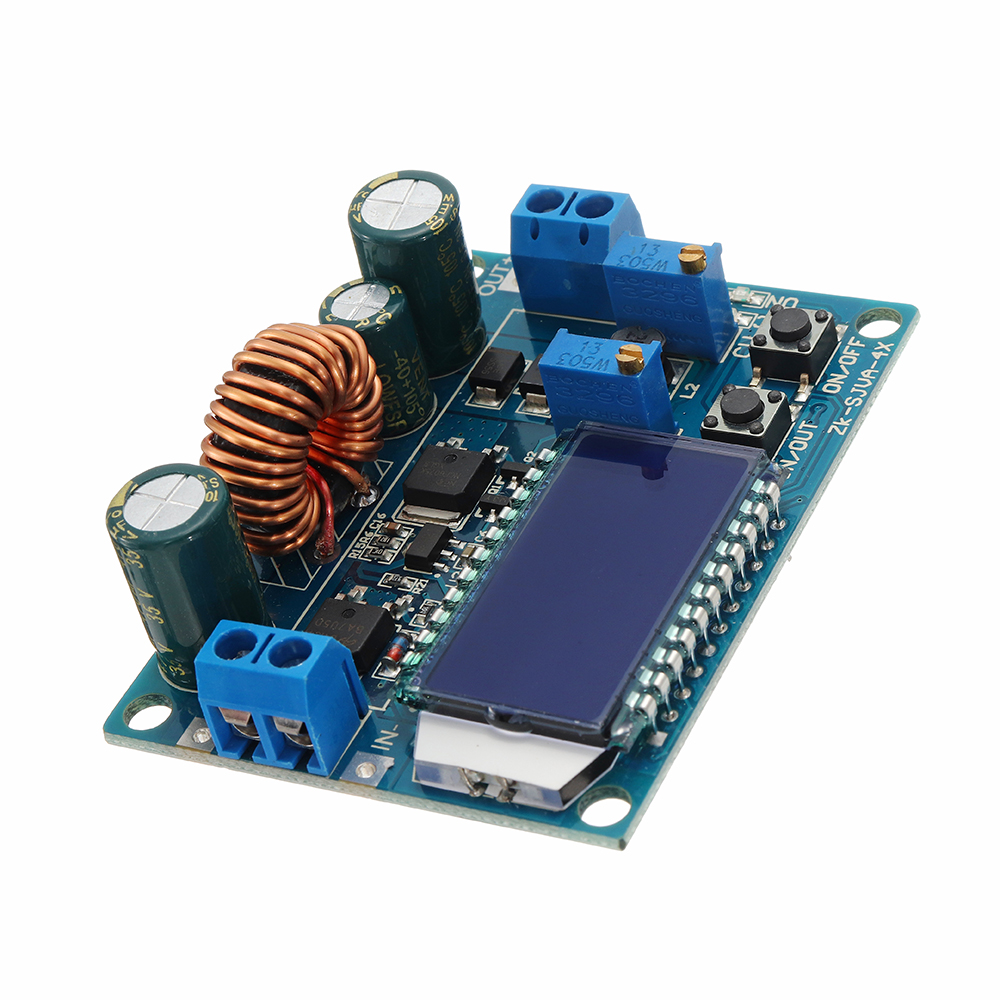

Productomschrijving

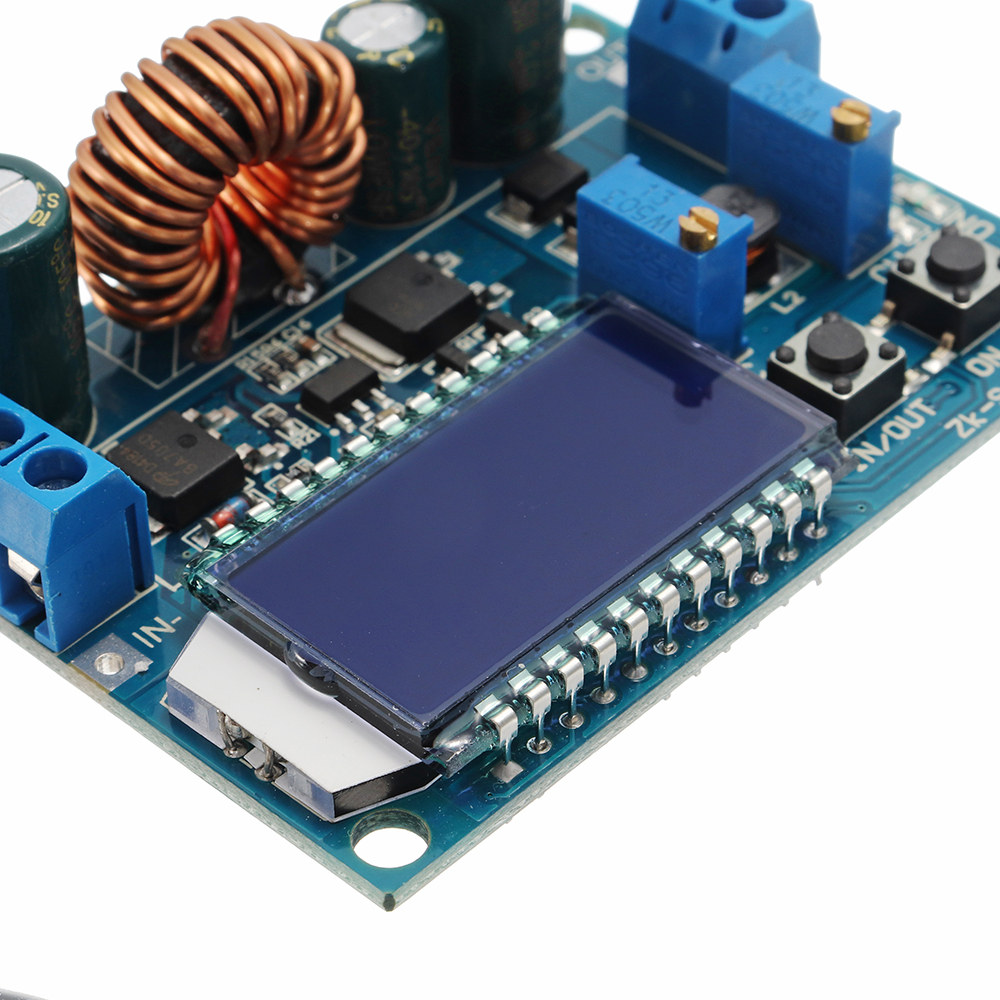

-LCD kan ingangs- en uitgangsspanning, uitgangsstroom uitgangsvermogen weergeven;
-Anti-reverse-bescherming aan het ingangseinde, omgekeerde verbinding zal niet branden;
- Kan worden versterkt, kan worden verlaagd, uitgangsspanning 0,5-30V willekeurige regulatie, limietstroom 0-4A willekeurige regulatie;
-Anti-terugstroming aan de uitgang, geen extra anti-backup diode nodig om de batterij op te laden;
-De knop regelt de AAN / UIT-status van de uitgang en kan standaard worden ingesteld op AAN of UIT.
- Gebruik van buck-boost-chip als hoofdcontroller, externe 60V 75A MOS-buis als schakelaar, dubbele 60V 5A SS56 Schottky-gelijkrichter, 60V-spanningswaarde, beter dan markt XL6009/LM2577 onrijp programma (veel apparaten weerstand Onvoldoende spanningswaarde, MOS buis en Schottky diode-tegenhoudspanning moet groter zijn dan de ingang plus ingangsspanningswaarde);
-Output rimpel is klein, met LC-filter;

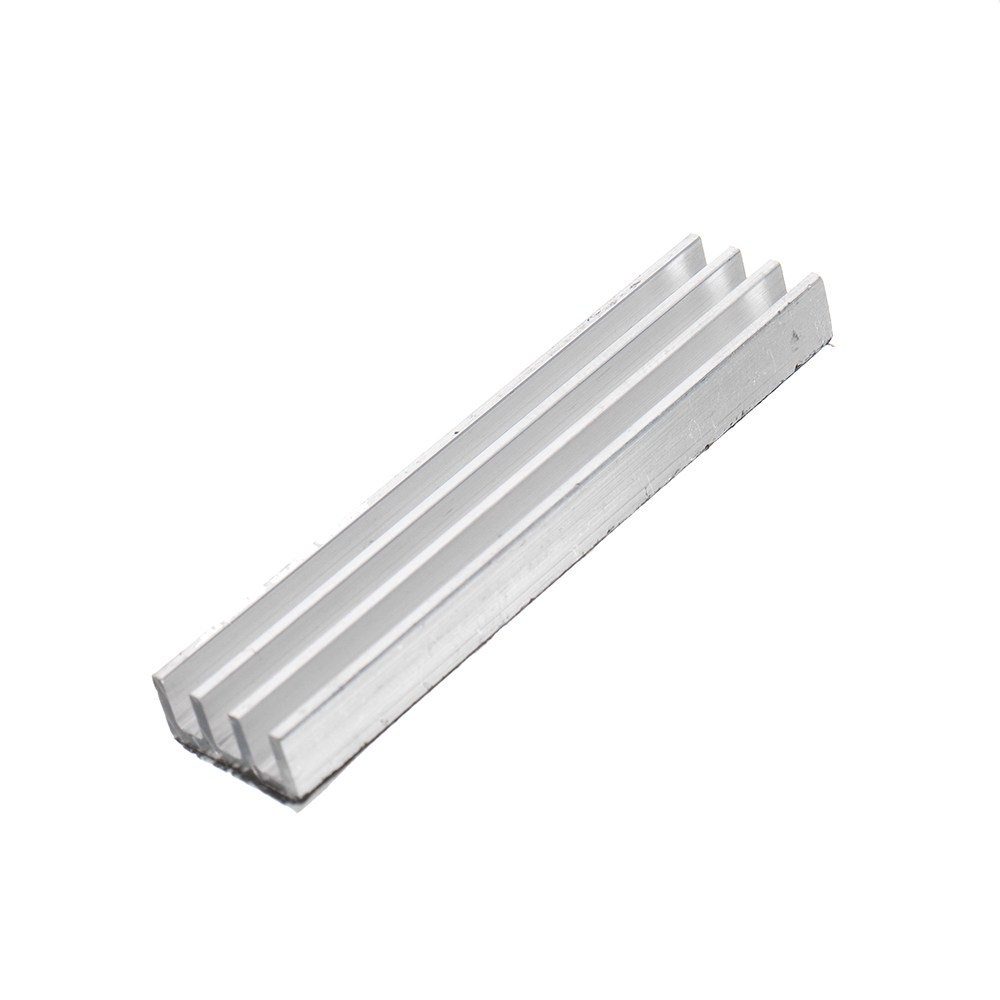

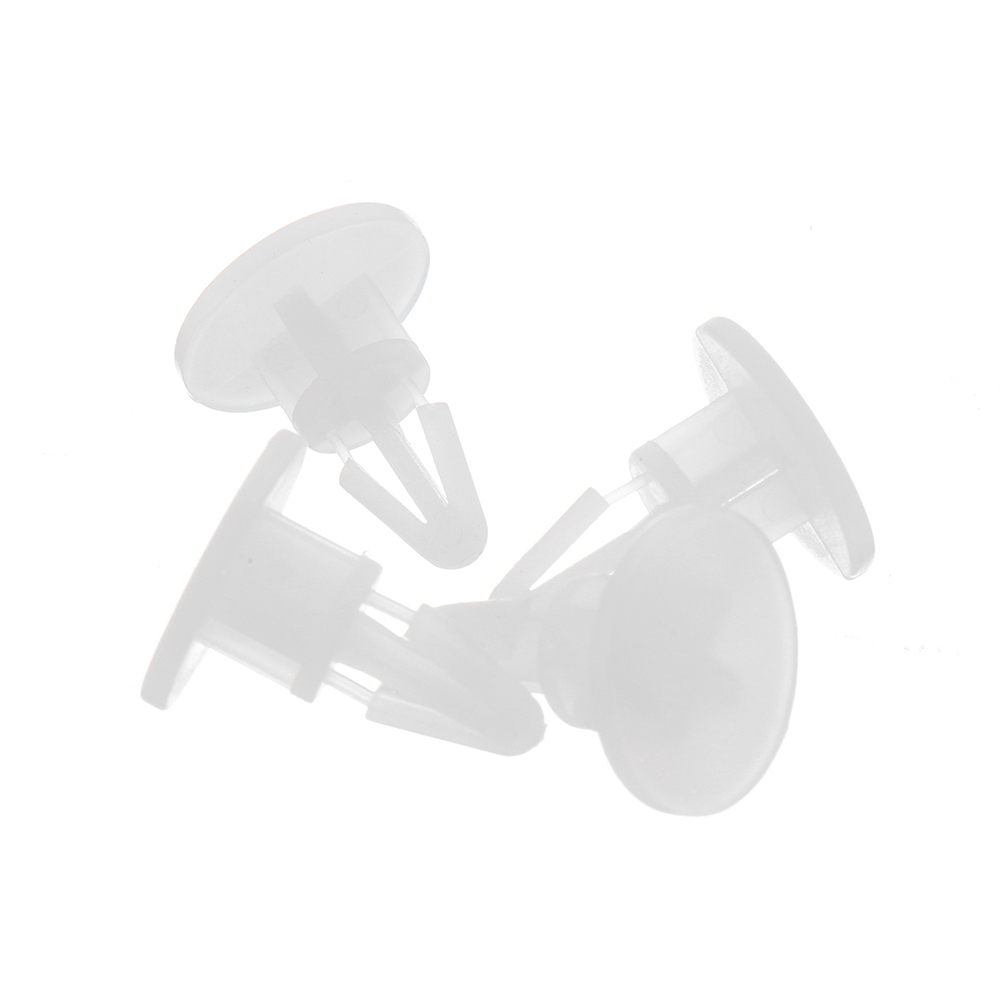

-Container koellichaam, stuur moduleondersteuning isolatiekolom.
Product Parameters:
Ingangsspanning: 5,5-30V (wanneer de ingangsspanning 5V is, kan buck-boost ook worden bereikt, maar de spannings- en stroommetingen zijn onnauwkeurig, onder 4,7V, bescherming tegen te laag voltage)
Uitgangsspanning: 0,5-30V
Uitgangsstroom: kan langdurig stabiel werken in 3A en kan 4A bereiken onder verbeterde warmtedissipatie
Uitgangsvermogen: natuurlijke warmteafvoer 35W, verbeterde warmteafvoer 50W
Spanning beeldschermresolutie: 0.05V
Huidige schermresolutie: 0.005A
Conversie-efficiëntie: ongeveer 88%
Soft start: Ja (hoogvermogen laadmodule kan mislukken bij opstarten)
Omgekeerde ingangsbescherming: Ja
Anti-terugloop aan de uitgang: Ja
Kortsluitingbeveiliging: Ja
Werkfrequentie: 180KHz

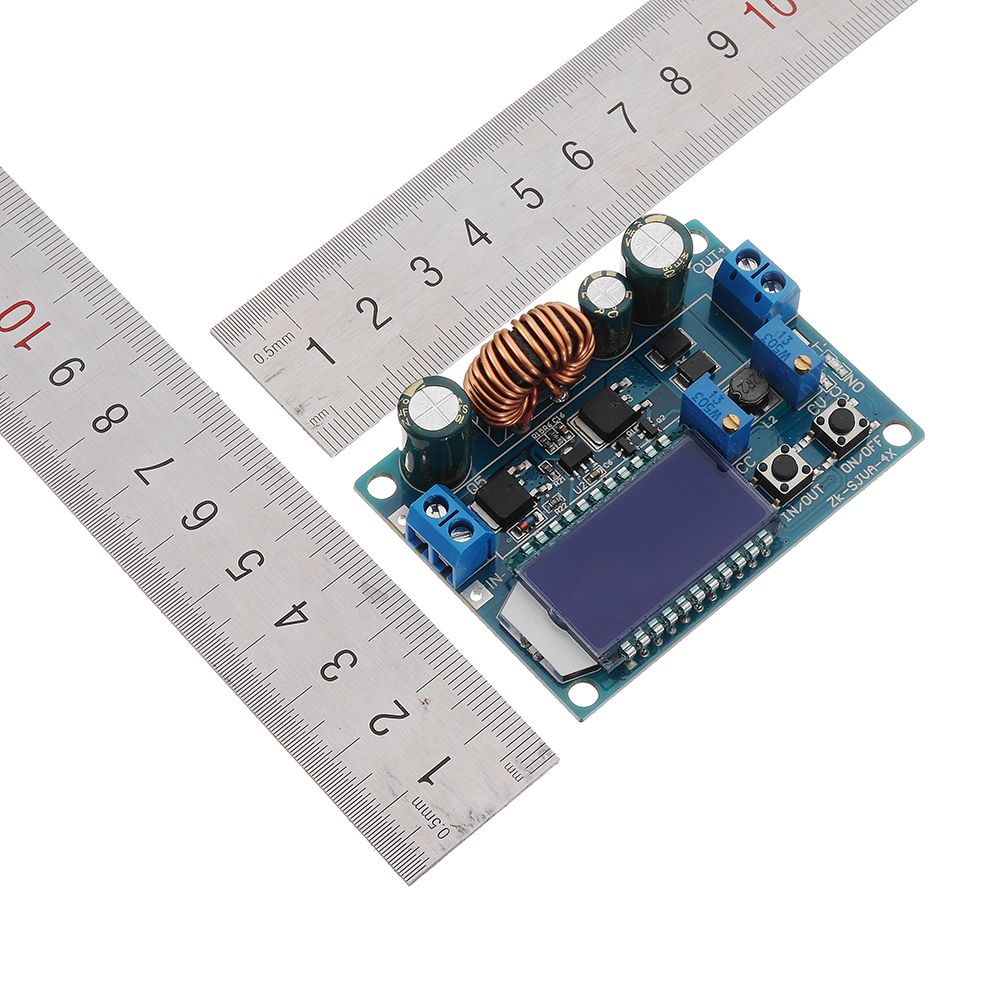

Afmeting: lengte * breedte * hoogte 66 * 48 * 21 mm
Bevestigingsgat: diameter 4 mm
Gewicht: 46g
Functiebeschrijving:
Module heeft IN / UIT, AAN / UIT twee knoppen: IN / UIT-knop om de ingangsspanning en de uitgangsspanning weer te geven, lang indrukken om de weergave van de uitgangsstroomuitgangsvermogen om te schakelen; AAN / UIT-knop besturingsuitgang AAN of UIT, lang indrukken om in te stellen De standaard AAN-UIT-status is AAN of UIT.

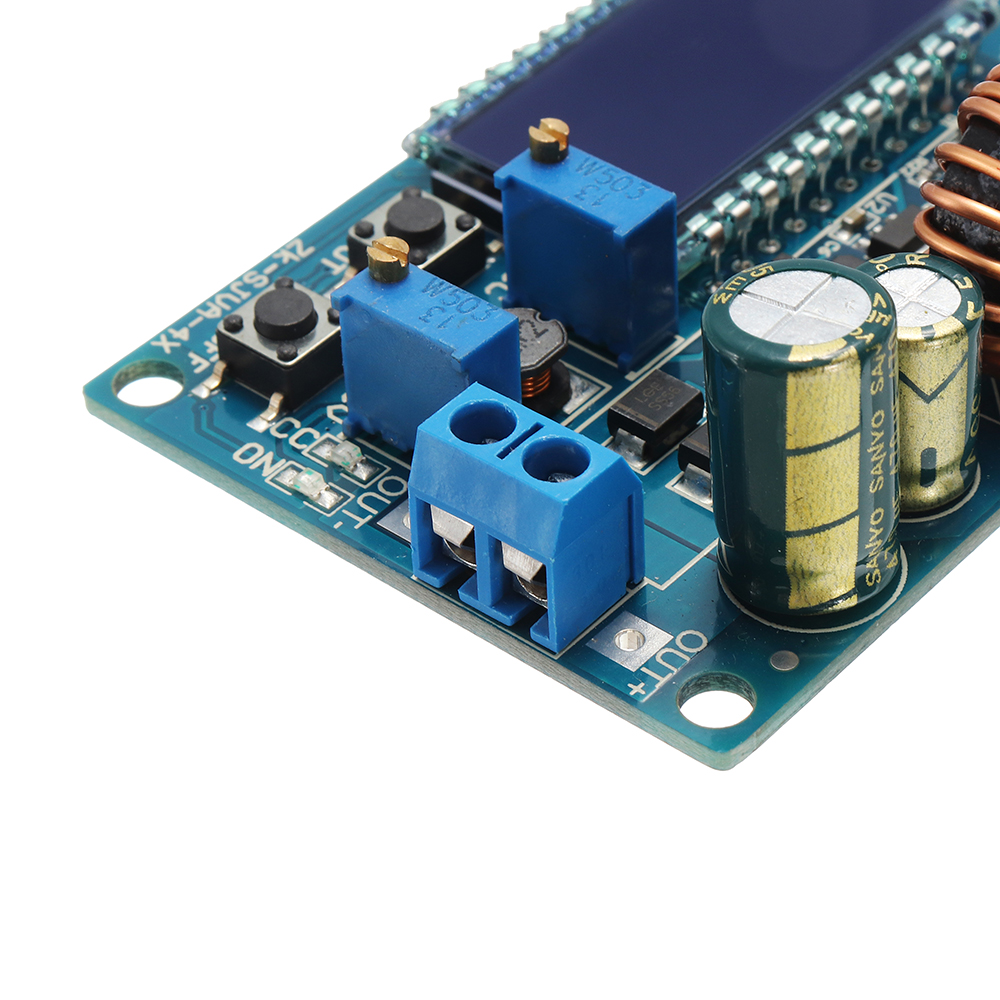

CC is de huidige instelling potentiometer, met de klok mee rotatie, kan de ingestelde stroom te verhogen, wanneer de laadstroom de ingestelde stroom bereikt, voert u de constante huidige toestand, CC constante stroomindicator (rood) licht op; rechts CV is de spanningsinstelpotentiometer, roteer met de klok mee om de uitgangsspanning te verhogen. De AAN-indicator is de indicator voor de uitvoerstatus. Het is aan wanneer de uitgang een spanning heeft, anders is het uit.
Voorzorgsmaatregelen:
De module-ingang IN- is verboden om te worden kortgesloten met de uitgang OUT-, anders is de constante stroomfunctie uitgeschakeld.
Zorg ervoor dat het vermogen van de voeding groter is dan het vereiste uitgangsvermogen!
Als de module de uitvoer volledig wil laden, moet de ingangsspanning meer dan 8V zijn. Wanneer de ingangsspanning 5 V is, is het uitgangsvermogen ongeveer 15 W en de spanning- en stroommeter is ongeldig. De maximale stroomwaarde van de module is 4A. De preconditie wordt beperkt door het maximale uitgangsvermogen. Als de uitvoer bijvoorbeeld 17V is, mag de stroom de 2A niet overschrijden.
De module heeft kortsluitingsbeveiliging. Na de kortsluitbeveiliging schakelt de module automatisch de uitgang uit. De module kan worden hersteld nadat de module opnieuw is ingeschakeld. Als uw voeding geen stroombegrenzing voor uitgangsbegrenzing heeft, wordt het aanbevolen om de zekering aan de ingang van de module aan te sluiten om de veiligheidsfactor te verbeteren.
De module heeft een ingangsbegrenzing tegen spanningsbeveiliging, de standaardwaarde is ongeveer 4.7V. Onder deze waarde wordt de uitvoer automatisch verbroken en kan de module worden hersteld nadat de module opnieuw is gevoed (merk op dat de moduleaanspanning, wanneer de ingangsstroom relatief groot is, de partiële druk op de ingangsgeleider niet negeren .)
Pakket inbegrepen:
1 x Buck-Boost voedingsmodulekaart
