Specificatieblad (← klik voor meer info.)
Omschrijving:

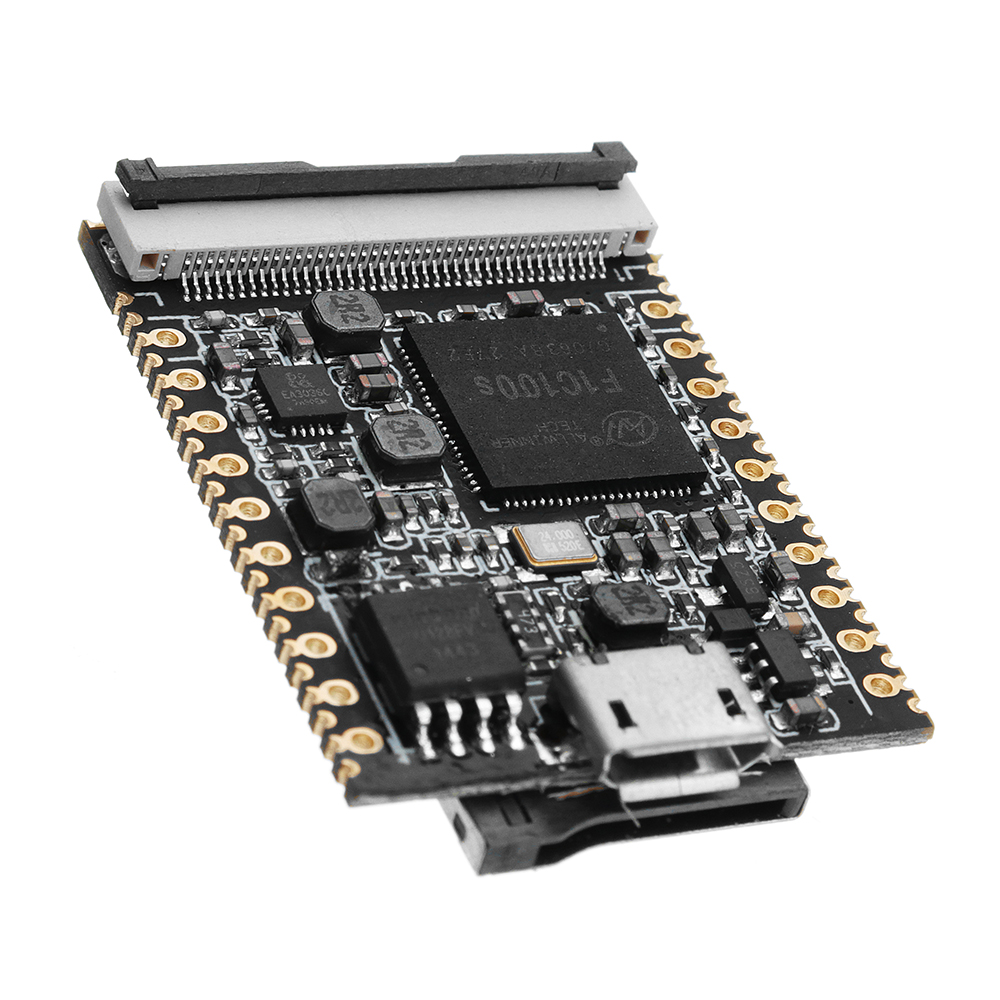

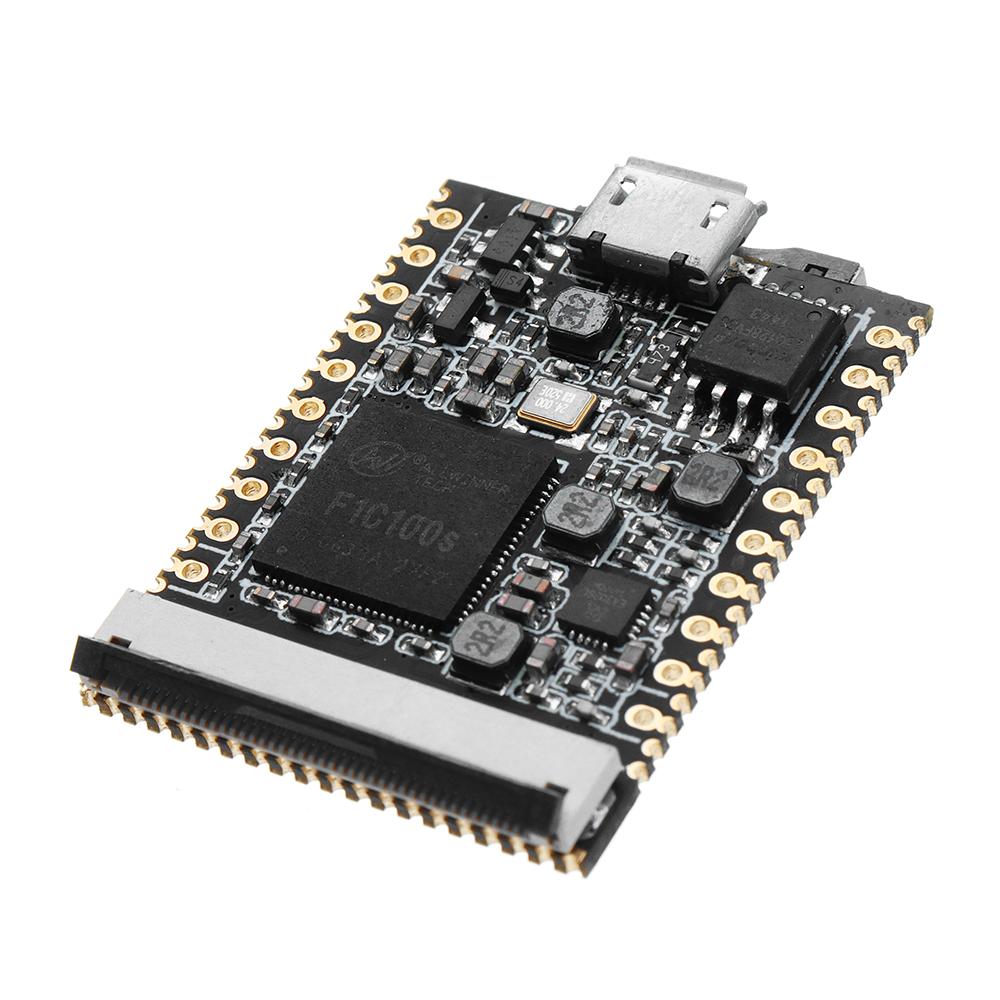

Het gebruik van F1C100s als de belangrijkste chip van lichee pi Nano, Arm9-architectuur, 16KB D-Cache, 32KB I-Cache, ondersteuning voor opstarten vanaf SPI Flash of TF-kaart, ondersteunt USB OTG-laadupdate.
Hardware parameter
Omschrijving:
Het gebruik van F1C100s als de belangrijkste chip van lichee pi Nano, Arm9-architectuur, 16KB D-Cache, 32KB I-Cache, ondersteuning voor opstarten vanaf SPI Flash of TF-kaart, ondersteunt USB OTG-laadupdate.
Hardware parameter
PROCESSOR: Alles-in-één F1C100s, ARM 926EJS, tot 900 MHz
RAM: Geïntegreerde 32 MB DDR
opslag:
Gereserveerde SOP8 SPI Flash pad (16M Flash)

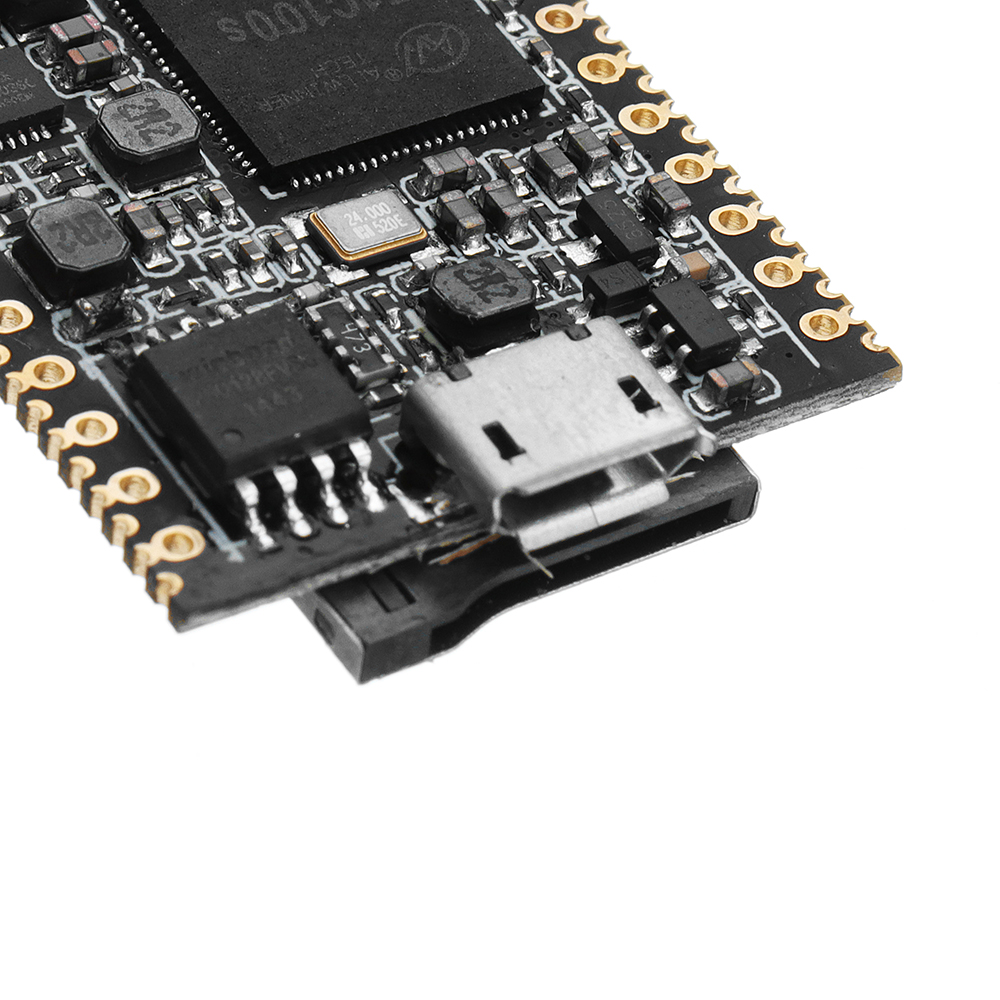

Aan boord van de TF-kaarthouder, kan worden gestart door TF. De tf wifi-module kan worden toegevoegd.
display:
Universeel 40P RGB LCD FPC-blok
Kan direct in het gewone 40P 4,3 / 5/7 inch scherm (ingebouwde driver voor achtergrondverlichting) worden gestoken, via de adapterkaart kan 50P 7/9 inch scherm worden geplaatst
Ondersteuning van 272x480, 480x800, 1024x600 en andere resoluties
On-board resistieve touchscreen-chip die resistief scherm ondersteunt
Ondersteuning van 720P video-uitvoer
Ondersteuning voor videostreamdecodering zoals H.264 / MPEG
Communicatie Interface:
SDIO, kan worden gebruikt met de ondersteunende SDIO WiFi-module
SPI x2
TWI x3
UART x3
OTG USB x1
TV uit x 1, TV in x 2
Andere interface:
PWM x2
LRADC x1
Speakerx2 + Mic x1
Elektrische kenmerken:
Micro USB 5V voeding; 2.54mm pin 3.3V ~ 5V voeding; 1.27mm stempelgaatje voeding
Uitgang 3.3V, selecteerbare ingangs-RTC-spanning
900MHz linux zonder belasting werkende stroom 54mA, met scherm werkstroom ~ 250mA
Opslagtemperatuur -40 ~ 125 ° C, bedrijfstemperatuur -20 ~ 70 ° C
Ondersteuning:
CSI-camera
Volledige HD videomotor (H.264, H.263, JPEG / MJPEG, enz.)
RGB LCD-interface
CVBS-invoer / uitvoer
Audio Codec
I2S / PCM
SD / eMMC
Any quesion, can join this telegramgroep Voor communicatie.

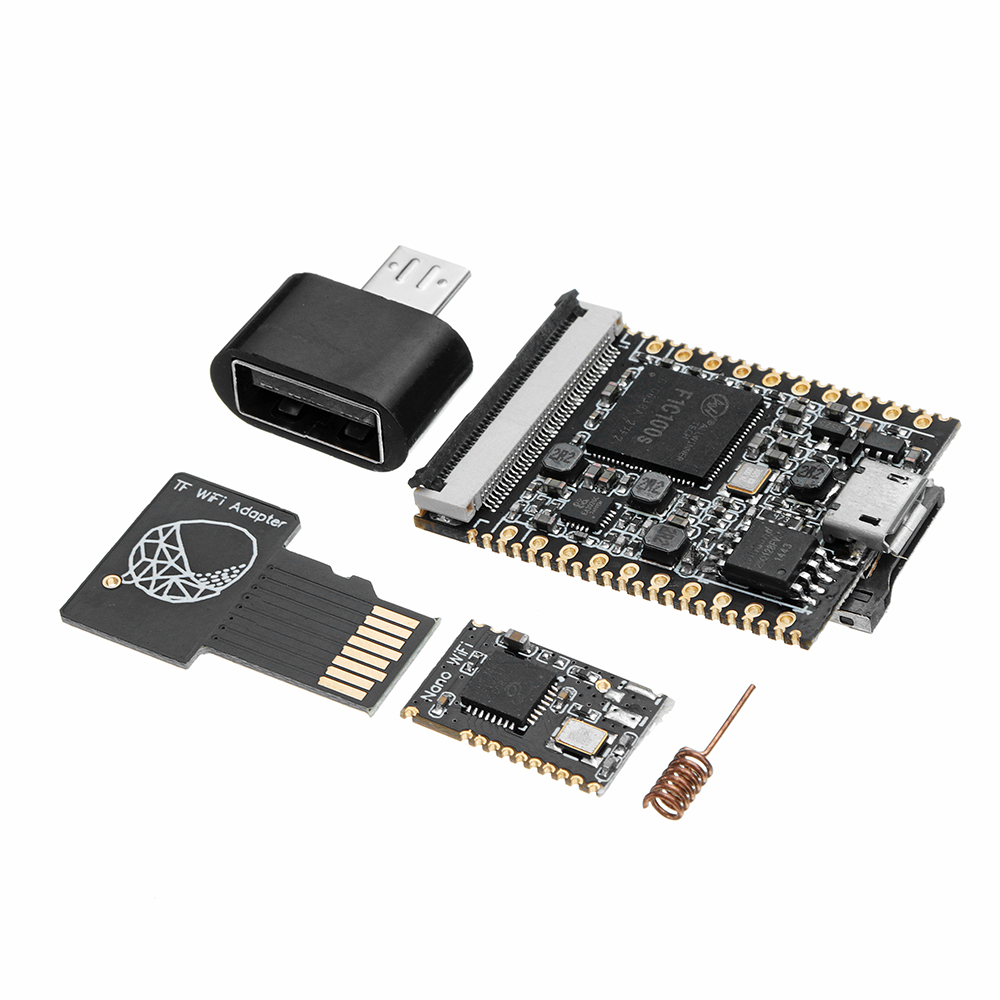

Pakket inbegrepen:
1x Lichee pi Nano bord
1x WIFI-module

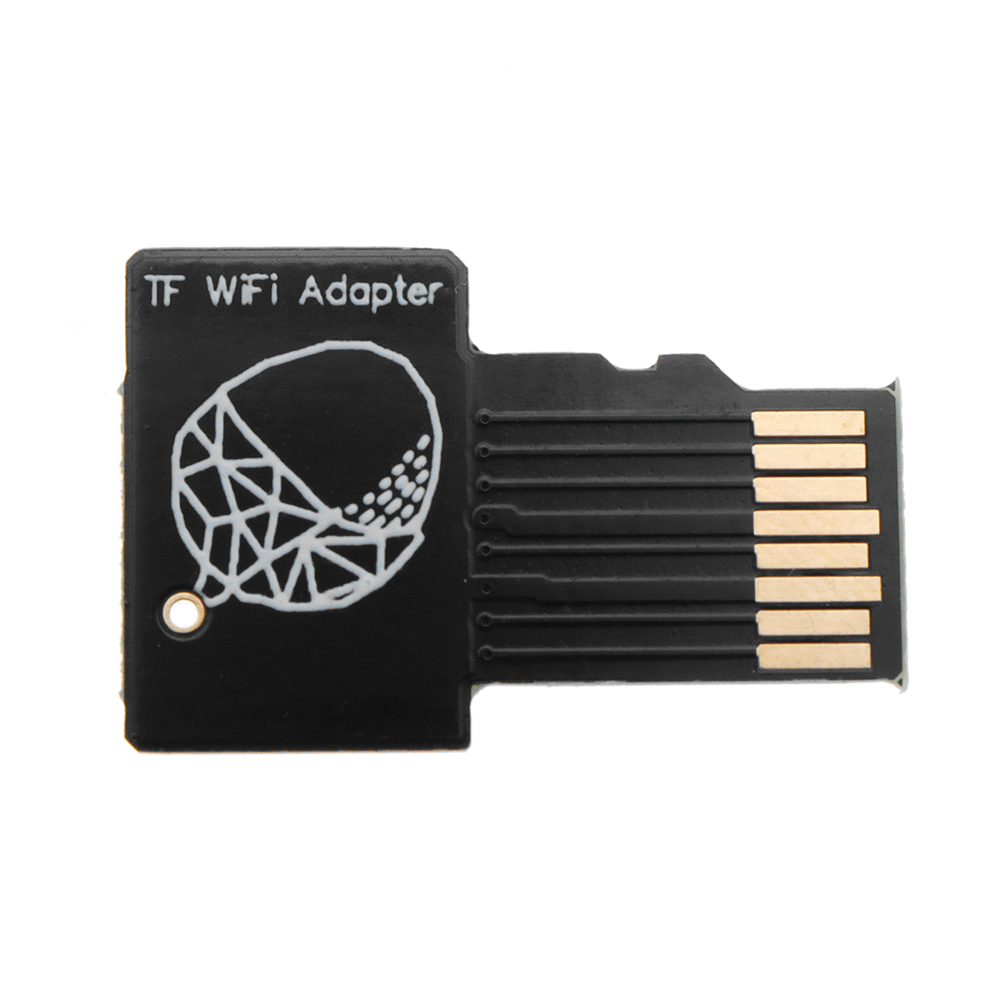

1x TF WIFI-adapter

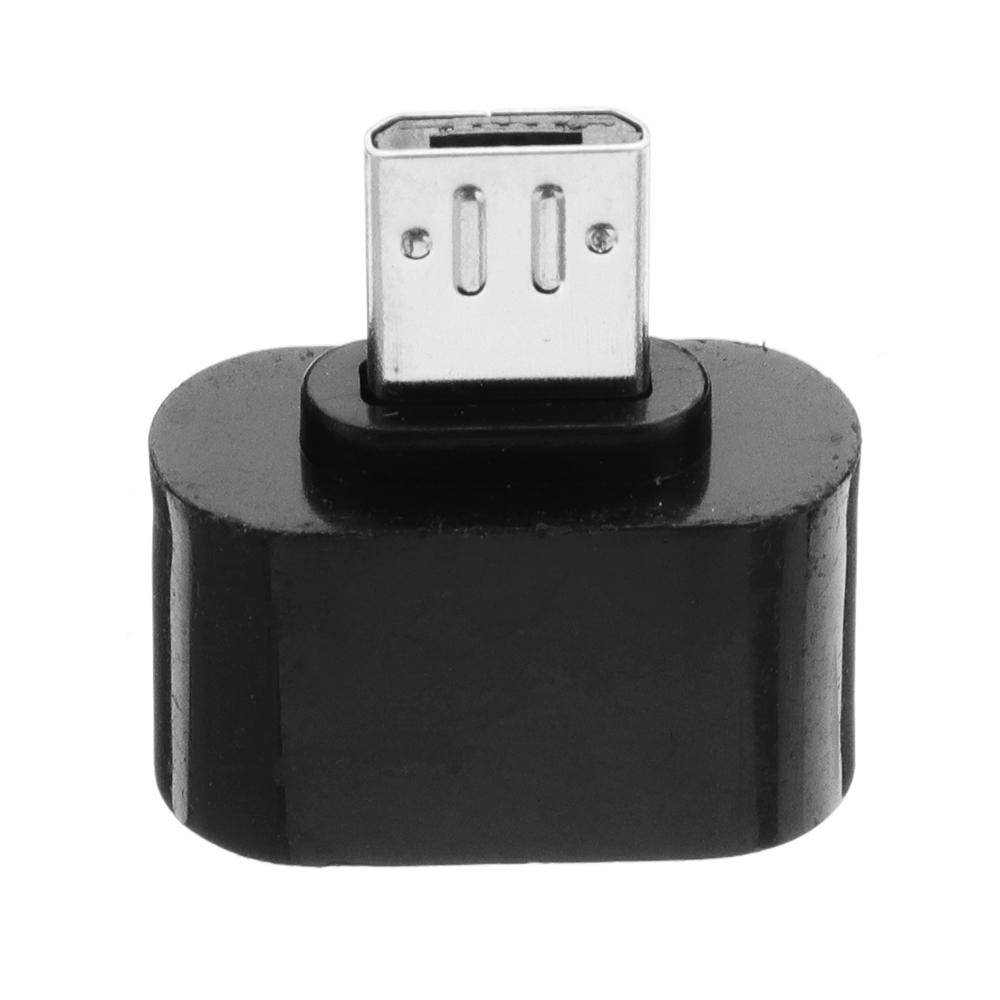

1x adapter
