| Functioneel overzicht | |
| CPU |
Allwinner V3S, ARM Cortex-A7, tot 1,2 GHz |
| Geheugen en opslag |

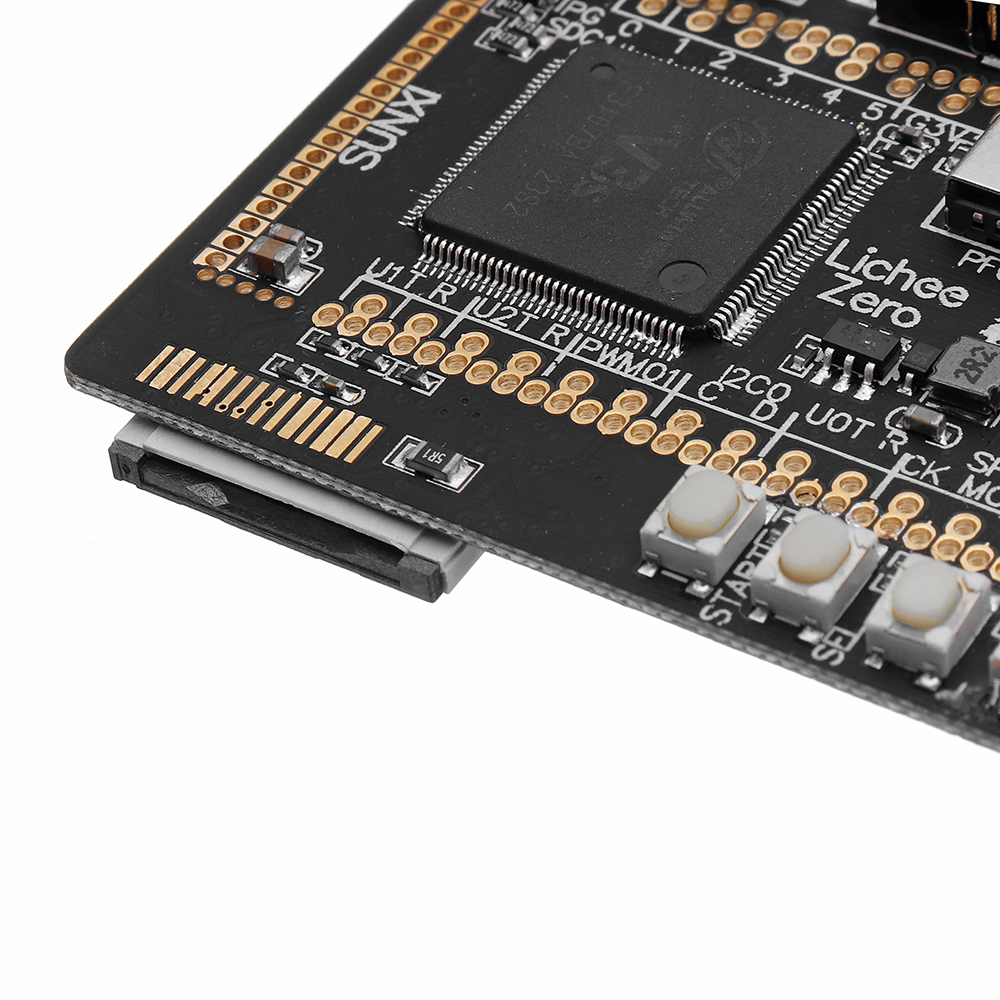

Geïntegreerde 64 MB DDR2 Gereserveerde SOP8 SPI Flash pad (aanpasbare patch 8 ~ 32 MB SPI Nor Flash, 128 MB Nand Flash) Ingebouwde half-slot TF-kaarthouder, kan worden gestart door TF |
| tonen |
Universele 40P RGB LCD FPC-aansluiting Kan direct in het gewone 40P 4,3 / 5/7 inch scherm (ingebouwde driver voor achtergrondverlichting) worden gestoken, via de adapterkaart kan 50P 7/9 inch scherm worden geplaatst Ondersteuning voor veelgebruikte 272x480, 480x800, 1024x600 en andere resoluties On-board resistieve touchscreen-chip die resistief scherm ondersteunt Onboard RGB-LED |
| Communicatie-interface |

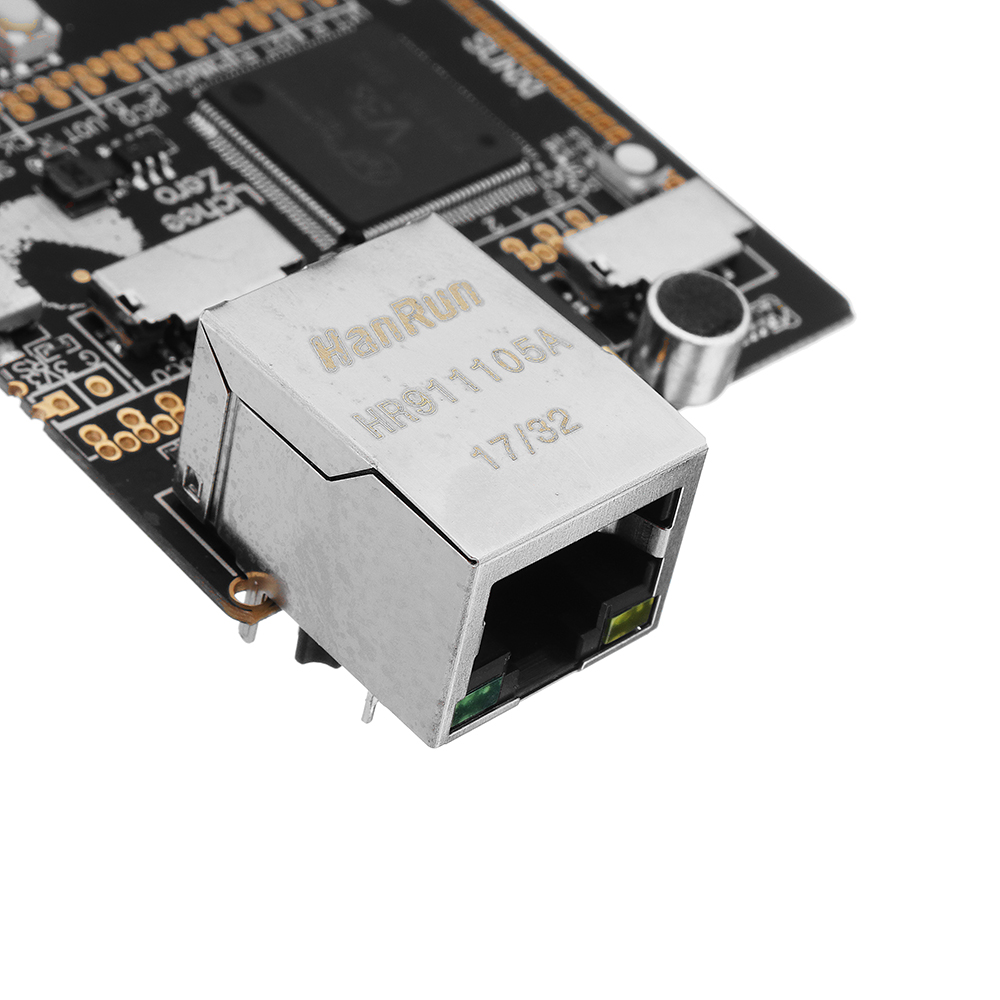

SDIO x2, kan worden gebruikt met de SDIO WiFi + BT-module SPI x1, I2C x2, UART x3 100M Ether x1 (met EPHY) OTG USB x1 MIPI CSI x1 |
| Andere interface |
PWM x2 LRADC x1 Speakerx2 + Mic x1 |
| Elektrische eigenschappen |
Micro USB 5V voeding; 2.54mm pin 3.3V ~ 5V voeding; 1,27 mm stempelgatvoeding Uitgang 3,3 V en 3,0 V (AVCC), optionele ingangs-RTC-spanning 1 GHz linux zonder belasting lopende stroom 90 ~ 100mA, volle belasting lopende stroom ~ 180mA Opslagtemperatuur -40 ~ 125 ° C, werkend temperatuur -20 ~ 70 ° C |
Softwarefunctie:
Ondersteuning van linux 3,4 bsp kernel, linux 4.16 mainline kernel
Ondersteuning van Qt, python en andere veelgebruikte linux-applicaties
| Grootte en gewicht | |
| Kernplaatmaat | 25.4x45.0mm |

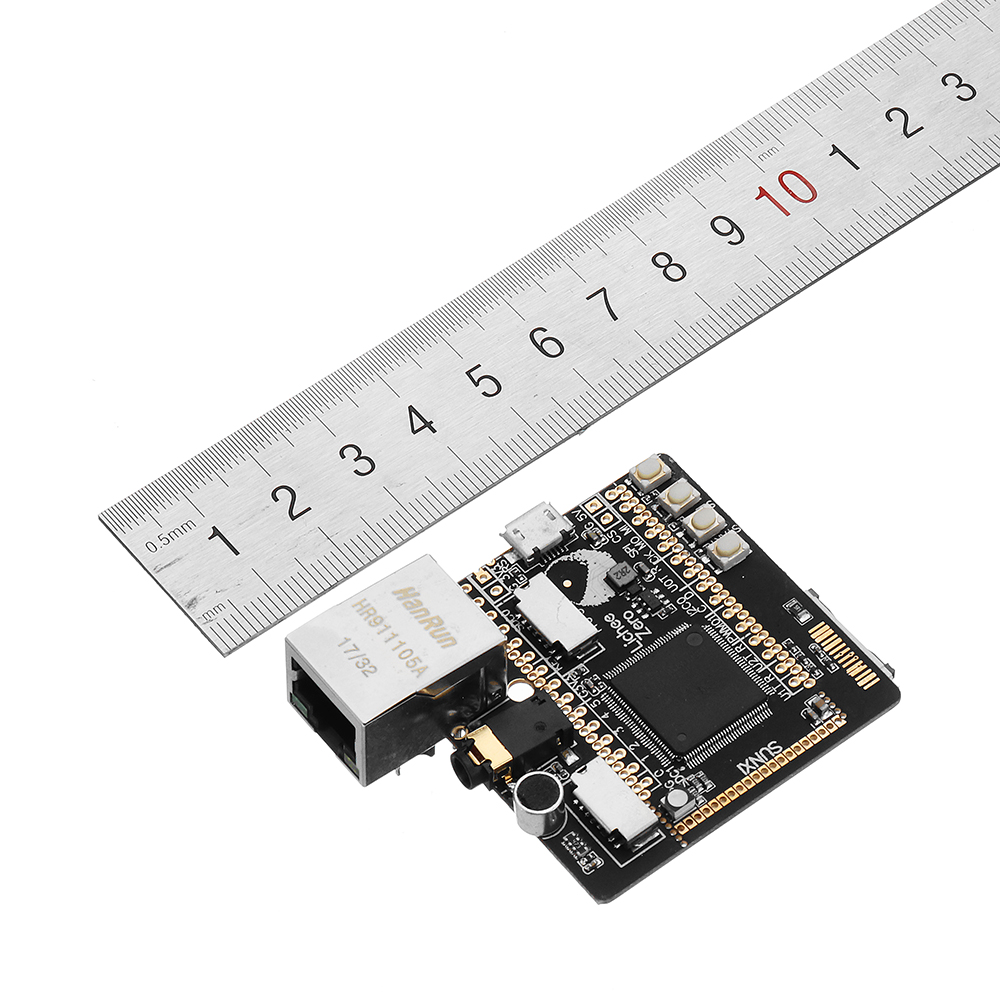

| Ontwikkeling bordformaat | 47.0x47.0mm |
| Gewicht kernplaat | 5,0 ± 0,1 g |
| Gewicht ontwikkelpaneel | 14,5 ± 0,5 g |
| Voorzorgsmaatregelen | |
| opstarten |
Nullen vereist dat de kaart start (of SPI-flitser soldeert), sluit de USB alleen aan zonder fenomeen |
| Systeemdebug seriële poort |
UART0, specifiek referentiepenpasschema |
| USB-interface |
OTG usb, kracht en communicatie |
| Bottom debugging |
Het wordt aanbevolen om usb naar seriële poort te gebruiken klein bord om "U0T R" en "G 5V" aan te sluiten |
| Bedrijfstemperatuur |
-20 ~ 85 ℃ |
| Lopende stroom |
Het uitvoeren van Linux-nullaststroom is ongeveer 100mA, de belastingstroom is ongeveer 150 ~ 180mA en de LCD-stroom is ongeveer 200 ~ 300mA. Nee kaart power-on stroom is ongeveer 50 ~ 60mA |
Referentie info. (Klik voor meer informatie):
1. Document
2. Github
3. BBS
4. wiki
5. E-mail: support@sipeed.com

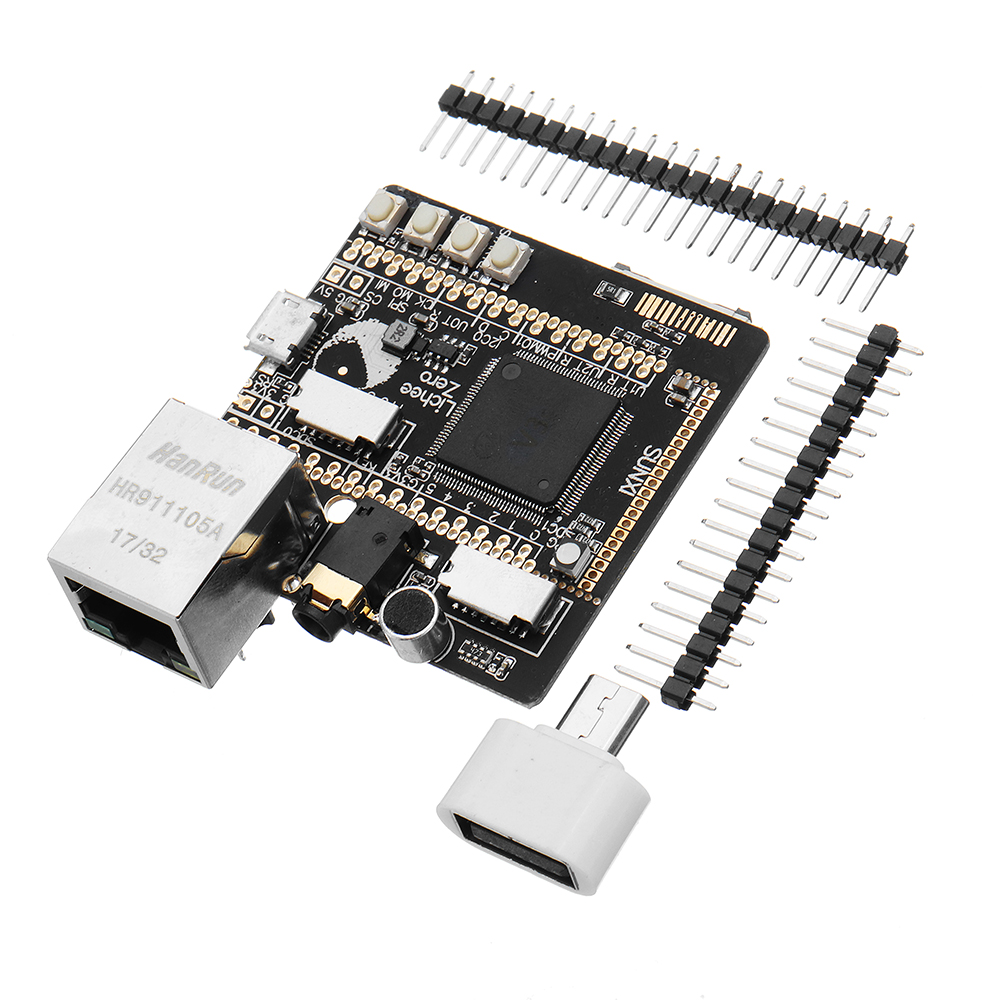

Pakket inbegrepen:

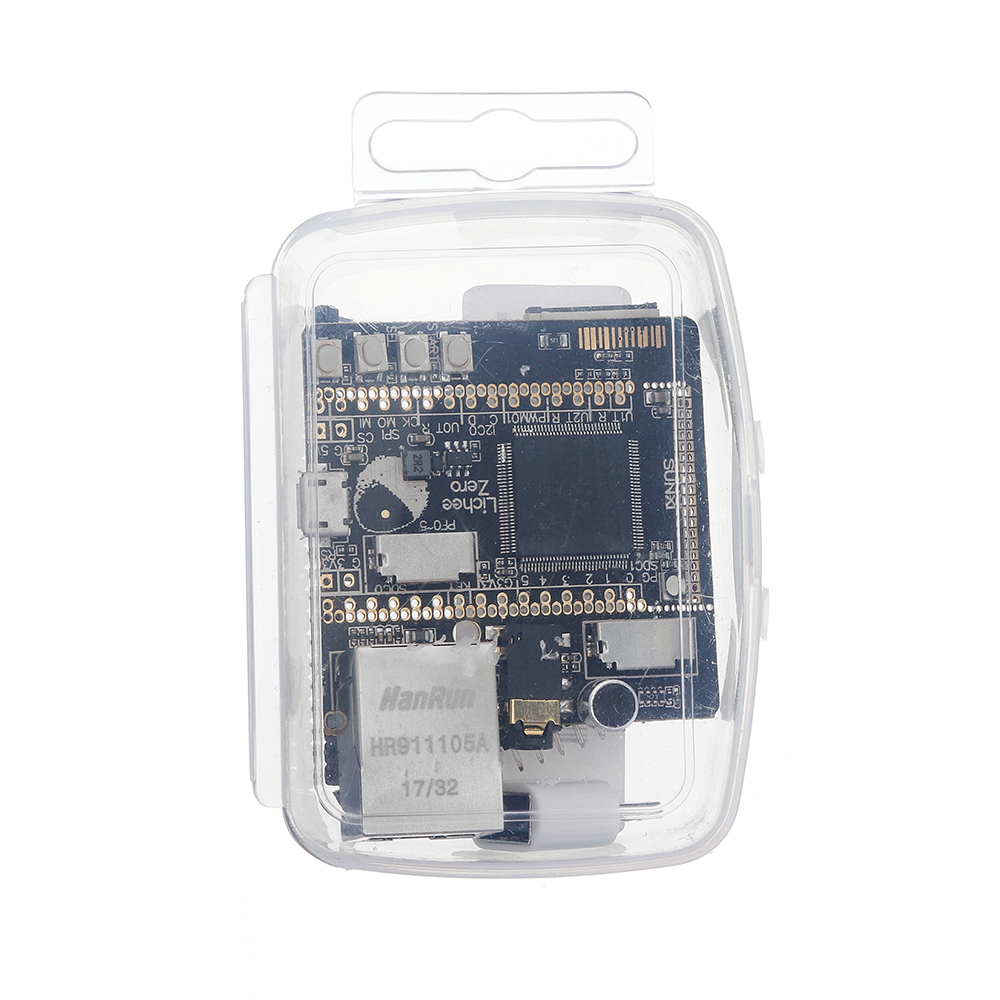

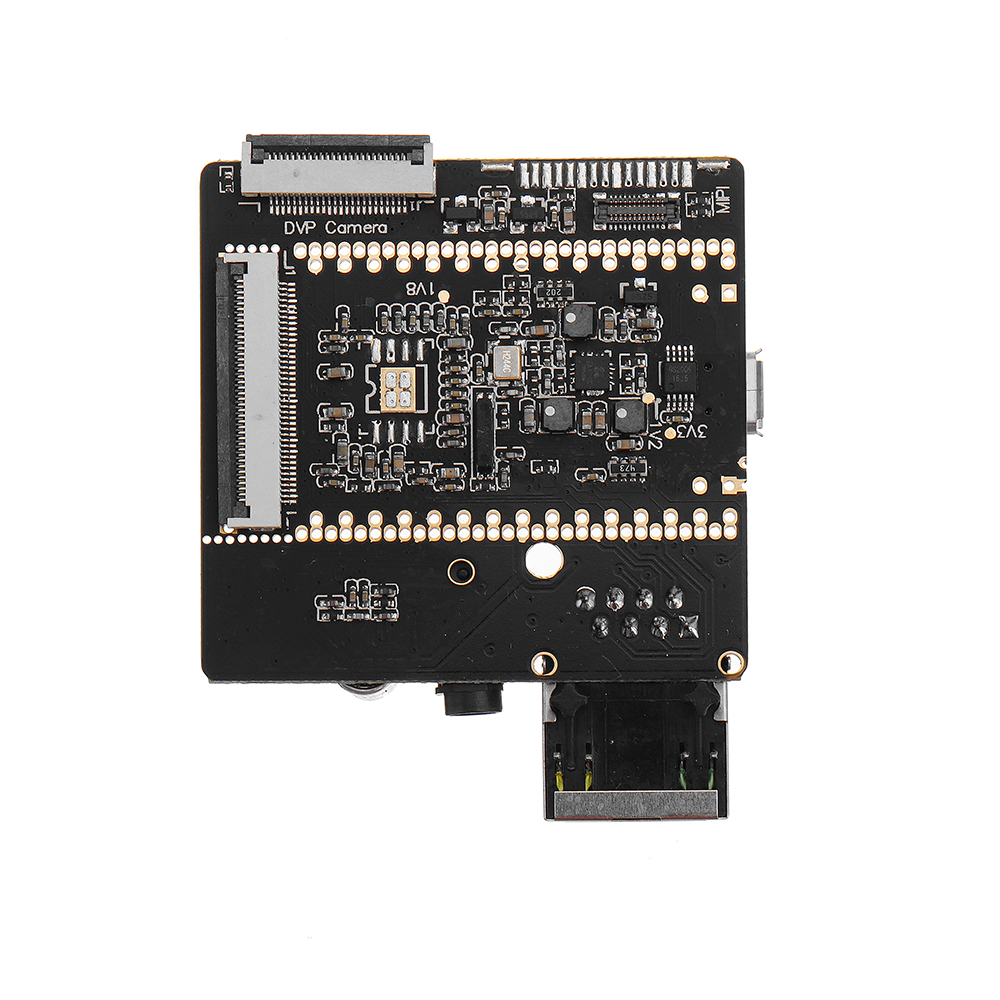

1x Lichee pi-kaart

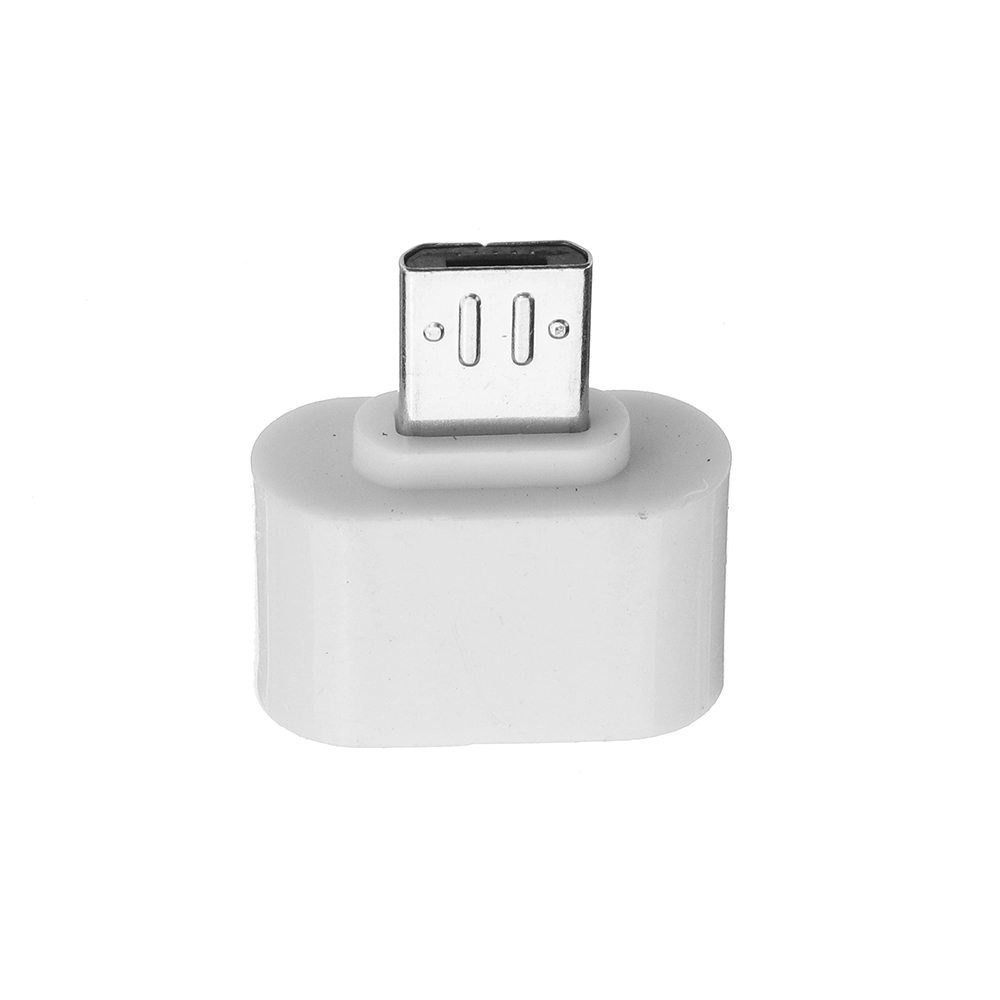

1x Plug

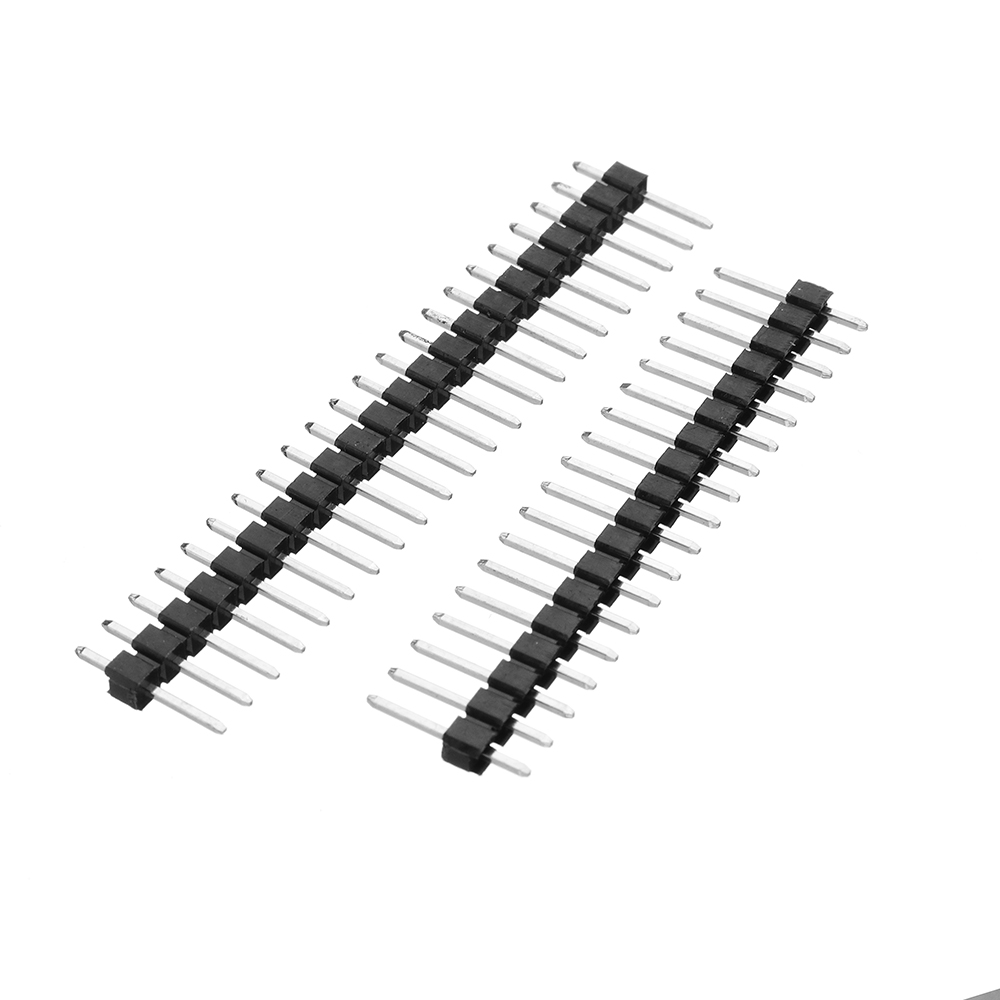

2x Pins
