Voorzien zijn van:
Demo: https://github.com/Xinyuan-LilyGO/TTGO-T-Scherm

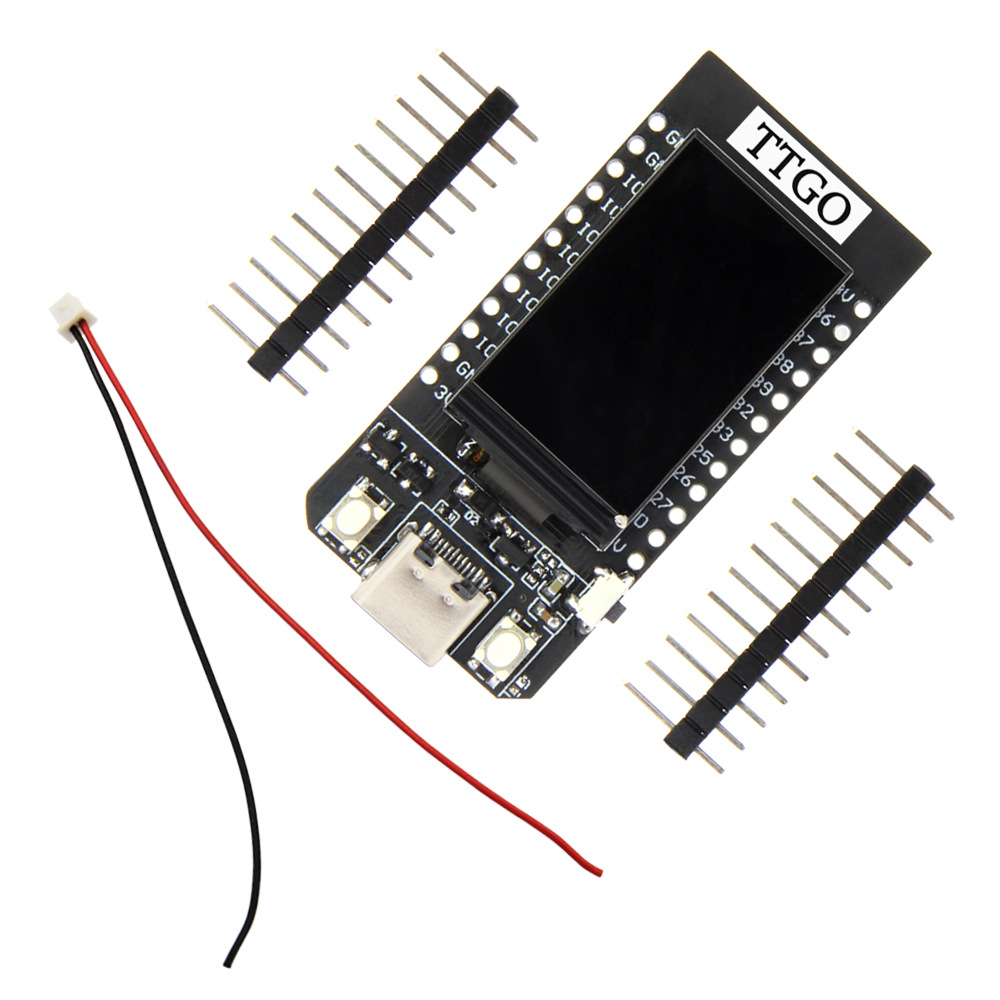

Pakket bestaat uit:
1 x ontwikkelbord met pinnen
1 x batterijkabel

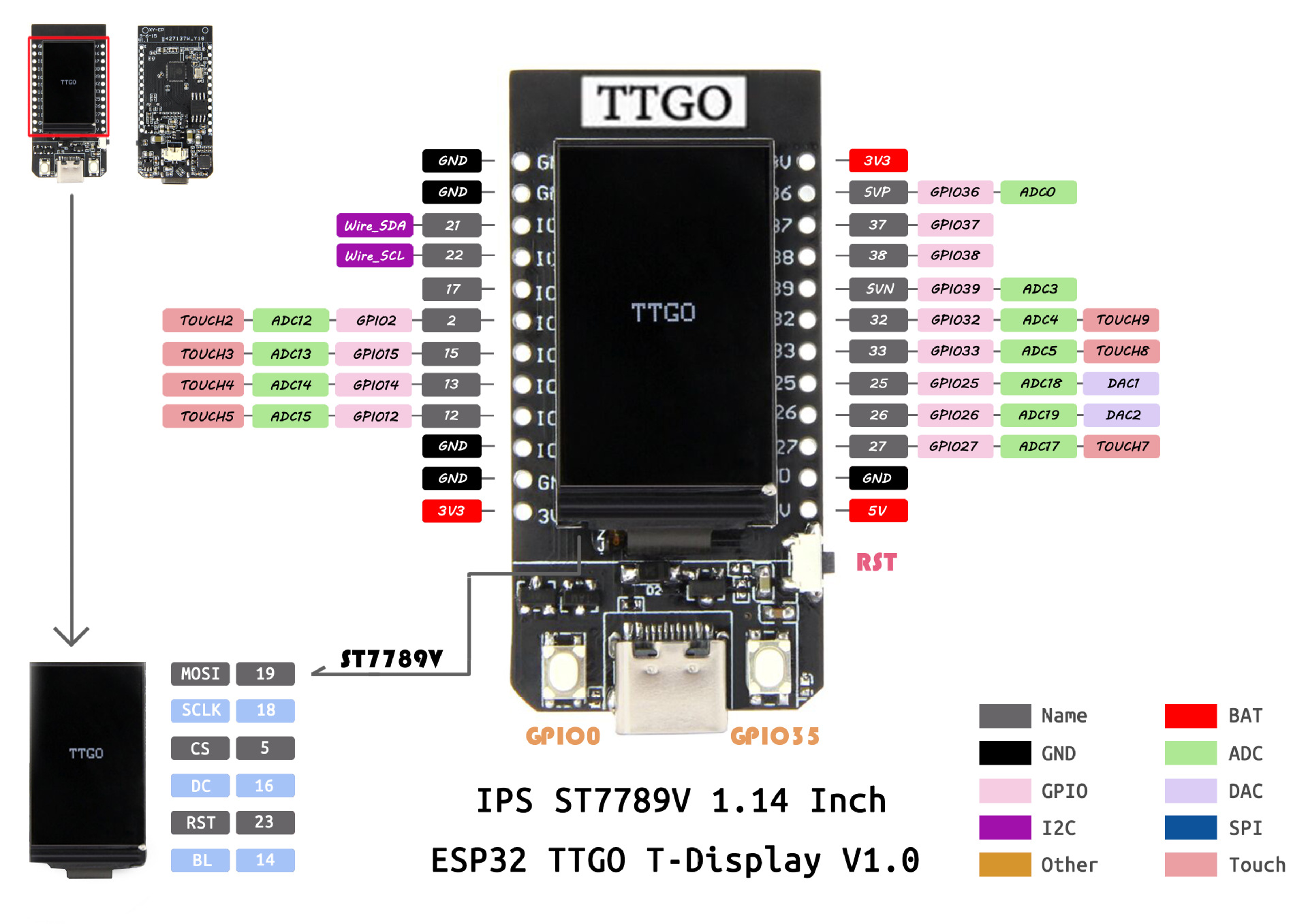

Pin diagram:
Demo: https://github.com/Xinyuan-LilyGO/TTGO-T-Scherm
| Hardwarespecificaties | Beschrijving |
| chipset | ESPRESSIF-ESP32 240 MHz Xtensa® dual-core 32-bits LX6-microprocessor |
| FLASH | QSPI-flits 4 MB |
| SRAM | 520 kB SRAM |
| Knop | Reset |
| USB naar TTL | CP2104 |
| Koppel | UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, ADC, condensatoraanraaksensor, DACLNA-voorversterker |
| Scherm | IPS ST7789V 1,14 inch |
| Werkspanning | 2.7V-4.2V |
| Werkende stroom | Ongeveer 60MA |
| Slaapstroom | Ongeveer 120uA |
| Werktemperatuurbereik | -40C ~ + 85 ° C |

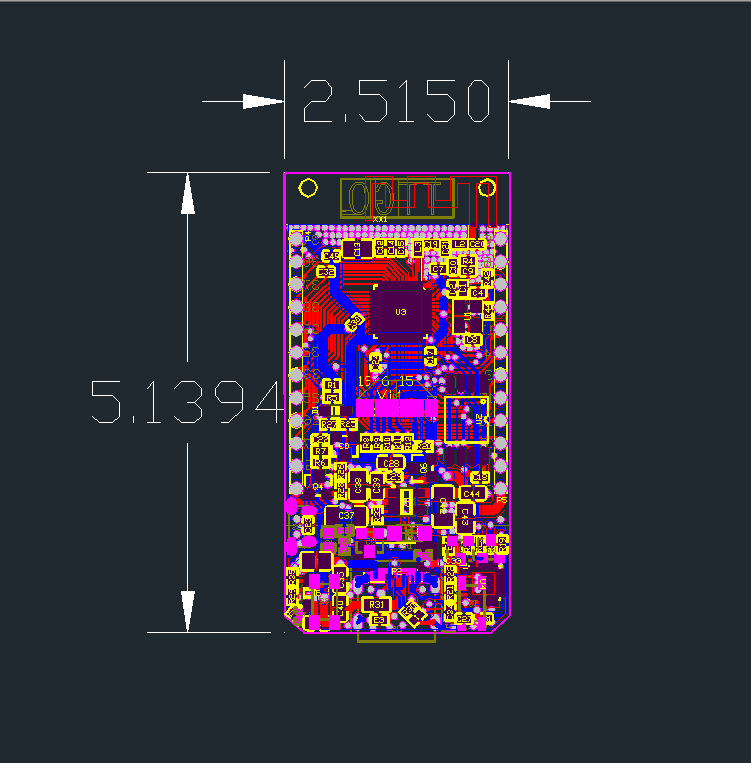

| Grootte en gewicht | 51,52 x 25,04 x 8,54 mm (7,81 g) |
| Stroomvoorziening | Beschrijving |
| Stroomvoorziening | USB 5V / 1A |
| Laadstroom | 500mA |
| Accu | 3,7 V lithiumbatterij |
| JST-connector | 2Pin 1.25mm |
| USB | Type-C |
| Wifi | Beschrijving |
| Standaard | FCC / CE-RED / IC / TELEC / KCC / Zeehondencrèche / NCC |
| Protocol | 802.11 b / g / n (802.11n, snelheid tot 150 Mbps) A-MPDU en A-MSDU polymerisatie, ondersteuning 0.4us Beschermingsinterval |
| Frequentiebereik | 2.4GH2 ~ 2.5GHz (2400M-2483.5M) |
| Zendvermogen | 22dBm |
| Communicatie afstand | 300m |
| Bluetooth | Beschrijving |
| Protocol | Ondersteuning voor bluetooth V4.2BR / EDR en BLE-standaard |
| Radiofrequentie | Met -97dBm gevoeligheid NZIF-ontvanger Klasse-1, Cl ass-2 & Klasse-3 zender AFH |
| Audiofrequentie | CVSD & SBC audiofrequentie |
| Software | Beschrijving |
| Wifi-modus | Station / SoftAP / SoftAP + Station / 2.065.512 |
| Beveiligingsmechanisme | WPA / WPA2 / WPA2-Enterprise / WPS |
| Encryptie type | AES / RSA / ECC / SHA |
| Firmware upgrade | UART-download / OTA (via netwerk / host voor downloaden en schrijven van firmware) |
| Software ontwikkeling | Ondersteuning van cloud-serverontwikkeling / SDK voor ontwikkeling van gebruikersfirmware |
| Netwerkprotocol | IPv4, IPv6, SSL, TCP / UDP / HTTP / FTP / MQTT |
| Gebruikersconfiguratie | AT + Instructie set, cloud server, Android / iOSapp |
| OS | FreeRTOS |
Pakket bestaat uit:
1 x ontwikkelbord met pinnen
1 x batterijkabel
Pin diagram:
