Overzicht:

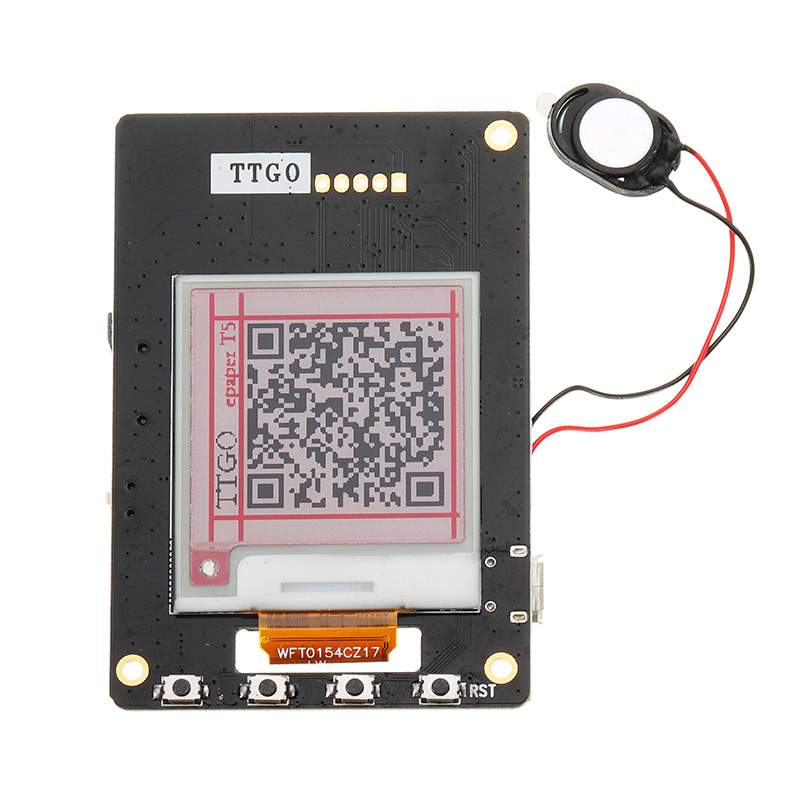

Dit is een E-paper displaymodule, resolutie met ingesloten controller, communicatie via SPI-interface, ondersteunt meer kleurendisplay.
Vanwege de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk display zonder elektriciteit, is het een ideale keuze voor toepassingen zoals een planklabel, een industrieel instrument, enzovoort.
Kenmerken:
· Geen achtergrondverlichting, blijft de laatste inhoud lange tijd weergeven, zelfs wanneer de voeding is uitgeschakeld
· Ultra laag stroomverbruik, in feite is stroom alleen nodig voor verfrissing
· Wordt geleverd met ontwikkelingshulpmiddelen en handleiding (voorbeelden voor Arduin-esp32)
specificaties:
· Bedrijfsspanning: 3.3V
· Interface: 3-draads SPI, 4-draads SPI
· Displaykleur: rood, zwart, wit
· Grijsniveau: 2
· Vernieuw stroom: 26.4mW (typ.)
· Standby-vermogen: <0,017 mW
· Kijkhoek:> 170 °
Voor meer productinformatie, voer alstublieft in: https://github.com/LilyGO/TTGO-T5-ePaper1.54
Product schema:

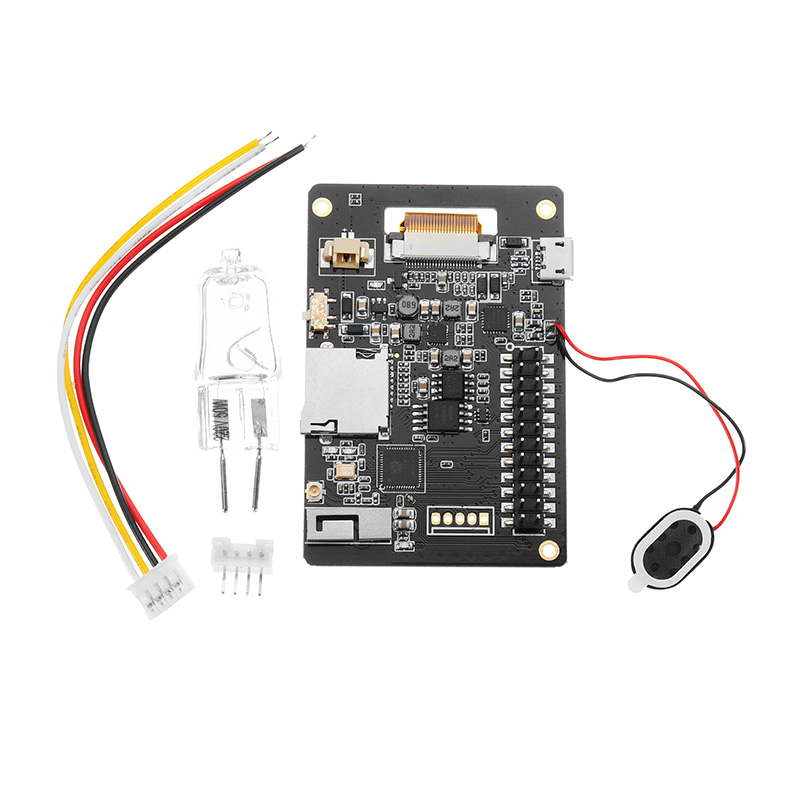

Pakket inbegrepen:

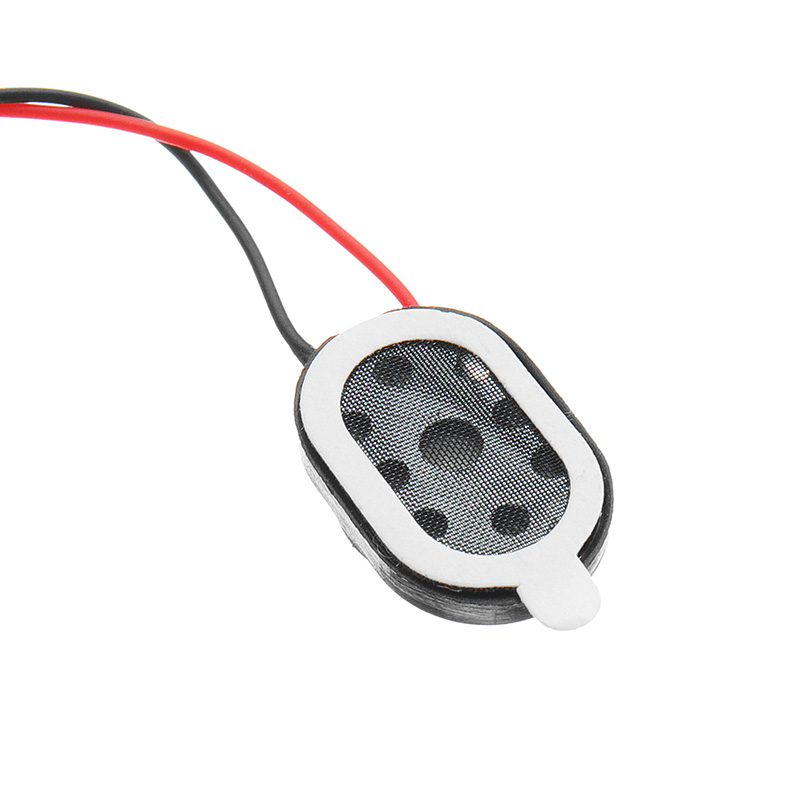

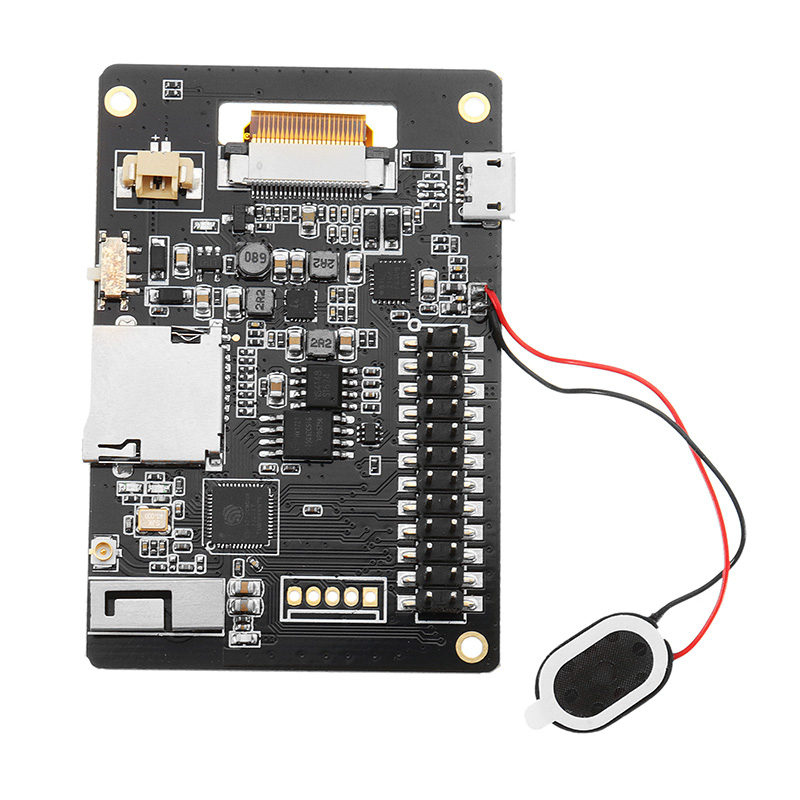

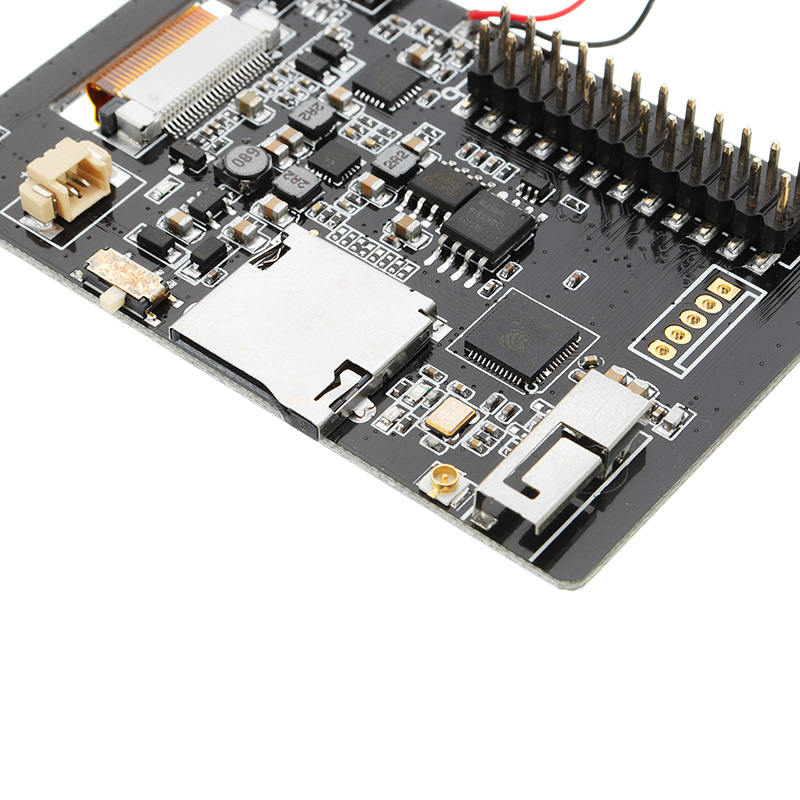

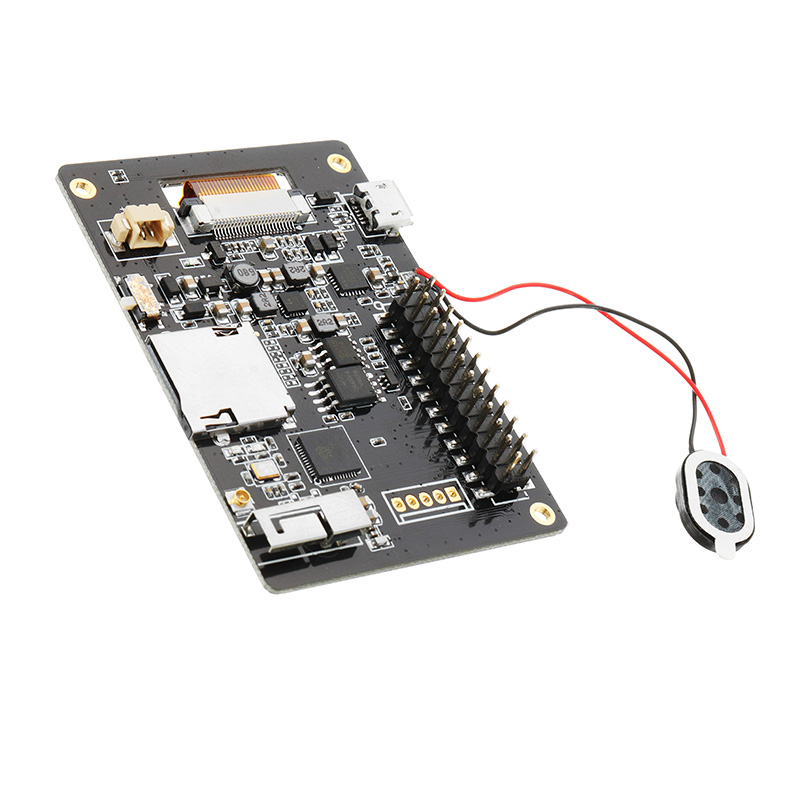

1 x T5 ESP-32-module (inclusief weergavescherm en luidspreker)

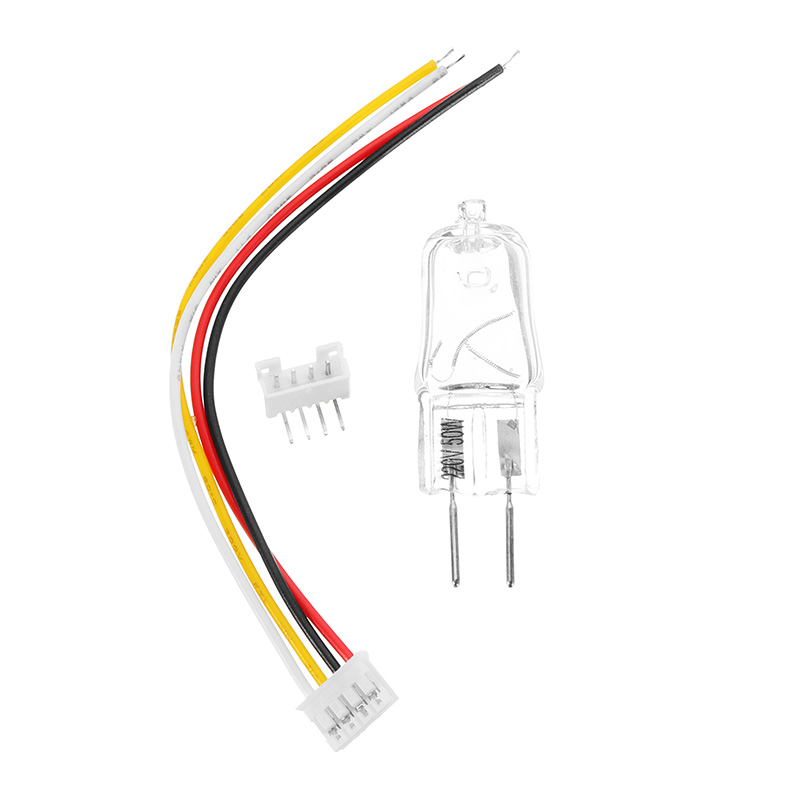

1 x voedingskabel
,
,
,
,
,
,
Dit is een E-paper displaymodule, resolutie met ingesloten controller, communicatie via SPI-interface, ondersteunt meer kleurendisplay.
Vanwege de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk display zonder elektriciteit, is het een ideale keuze voor toepassingen zoals een planklabel, een industrieel instrument, enzovoort.
Kenmerken:
· Geen achtergrondverlichting, blijft de laatste inhoud lange tijd weergeven, zelfs wanneer de voeding is uitgeschakeld
· Ultra laag stroomverbruik, in feite is stroom alleen nodig voor verfrissing
· Wordt geleverd met ontwikkelingshulpmiddelen en handleiding (voorbeelden voor Arduin-esp32)
specificaties:
· Bedrijfsspanning: 3.3V
· Interface: 3-draads SPI, 4-draads SPI
· Displaykleur: rood, zwart, wit
· Grijsniveau: 2
· Vernieuw stroom: 26.4mW (typ.)
· Standby-vermogen: <0,017 mW
· Kijkhoek:> 170 °
| SYMBOOL | OMSCHRIJVING |
| VCC | 3.3V |
| GND | Grond |
| DIN | SPI MOSI-pin |
| CLK | SPI SCK-pin |
| CS | SPI-chipselectie, laag actief |
| DC | Data / Command-selectie (hoog voor data, laag voor opdracht) |
| RST | Externe reset, laag actief |
| BEZIG | Bezig met statusuitgang, weinig actief |
Voor meer productinformatie, voer alstublieft in: https://github.com/LilyGO/TTGO-T5-ePaper1.54
Product schema:
Pakket inbegrepen:
1 x T5 ESP-32-module (inclusief weergavescherm en luidspreker)
1 x voedingskabel
,,,,,,
