Functies:
Ondersteuning voor op GDEH029A1 / SSD1608 gebaseerde ePaper-modules in 4-draads SPI-modus. Ondersteuning voor andere controllers zal later worden toegevoegd in de geëmuleerde 4-bits grijsschaalmodus
SPI geeft georiënteerde SPI-driverbibliotheek weer op basis van spi-master-driver
Gecombineerde DMA SPI-overdrachtsmodus en directe SPI voor maximale snelheid
4-bits grijstintenmodus of 1-bits zwart-witmodus kan tijdens runtime worden geselecteerd
SPI-snelheden tot 20 MHz zijn getest en werken probleemloos
Inclusief demo-applicatie die de meeste bibliotheekfuncties demonstreert
Grafische tekenfuncties:
EPD_drawPixel Teken pixel op opgegeven x, y-coördinaten
EPD_drawLine Trek een lijn tussen twee punten
EPD_drawFastVLine, EPD_drawFastHLine Teken een verticale of horizontale lijn met een opgegeven lengte
EPD_drawLineByAngle Teken een lijn op het scherm vanuit (x, y) punt onder een bepaalde hoek
EPD_drawRect, EPD_fillRect Teken een rechthoek op het scherm of vul een bepaald rechthoekig schermgebied met kleur
EPD_drawRoundRect, EPD_fillRoundRect Teken een rechthoek op het scherm of vul een bepaald rechthoekig schermgebied met kleur met afgeronde hoeken
EPD_drawCircle, EPD_fillCircle Teken of vul een cirkel op het scherm
EPD_drawEllipse, EPD_fillEllipse Teken of vul ellips op het scherm
EPD_drawTriangel, EPD_fillTriangle Teken of vul een driehoek op het scherm
EPD_drawArc Teken cirkelboog op het scherm, van ~ naar bepaalde hoeken, met gegeven dikte. Kan worden omlijnd met verschillende kleuren
EPD_drawPolygon Teken poligon op het scherm met een opgegeven aantal zijden (3 ~ 60). Kan worden omlijnd met verschillende kleuren en geroteerd door een bepaalde hoek.
Lettertypen:
lettertypen met een vaste breedte en proportionele lettertypen worden ondersteund; 8 lettertypen ingesloten
onbeperkt aantal lettertypen uit bestand
7-segment vector lettertype met variabele breedte / hoogte is inbegrepen (alleen cijfers en weinig tekens)
Proportionele lettertypen kunnen worden gebruikt in de modus met vaste breedte.
Gerelateerde functies:
EPD_setFont Stel het huidige lettertype in vanuit een van de ingesloten lettertypen of een lettertypebestand
EPD_getfontsize Geeft als resultaat de huidige hoogte en breedte van het lettertype in pixels.
EPD_getfontheight Geeft de huidige lettertypehoogte in pixels terug.
set_7seg_font_atrib Stel attributen in voor 7-segment vector lettertype
getFontCharacters Haal alle lettertypetekens op om te bufferen
String-schrijffunctie:
EPD_print Schrijf tekst om weer te geven.
Strings kunnen onder elke hoek worden bedrukt. Rotatie van de weergegeven tekst is afhankelijk van de variabele font_ratate (0 ~ 360)
als de variabele font_transparent is ingesteld op 1, worden er geen achtergrondpixels afgedrukt
Als de tekst niet in de breedte van het scherm / venster past, wordt deze afgekapt (als text_wrap = 0), of vervolgd op de volgende regel (als text_wrap = 1)
Twee speciale tekens zijn toegestaan in strings: r CR (0x0D), maakt de weergave leeg naar EOL, n LF (ox0A), gaat verder naar de nieuwe regel, x = 0
Er kunnen speciale waarden worden ingevoerd voor positie X:
CENTER centreert de tekst
RECHTS rechts lijnt de tekst horizontaal uit
LASTX gaat verder vanaf de laatste X-positie; offset kan worden gebruikt: LASTX + n
Voor Y kunnen speciale waarden worden ingevoerd:
CENTER centreert de tekst verticaal
ONDERSTE onderkant rechtvaardigt de tekst
LASTY gaat verder vanaf de laatste Y-positie; offset kan worden gebruikt: LASTY + n
EPD_getStringWidth Geeft als resultaat de tekenreeksbreedte in pixels op basis van de huidige lettertypekenmerken. Handig voor het positioneren van strings op het scherm.
EPD_clearStringRect Vult de rechthoek die wordt ingenomen door een string met de huidige achtergrondkleur
Afbeeldingen:
EPD_jpg_image Decodeert en geeft JPG-afbeeldingen weer
Grenzen:
Alleen basislijn. Progressive en Lossless JPEG-indeling worden niet ondersteund.
Afbeeldingsgrootte: tot 65520 x 65520 pixels
Kleurruimte: YCbCr alleen drie componenten. Grijsschaalafbeelding wordt niet ondersteund.
Bemonsteringsfactor: 4: 4: 4, 4: 2: 2 of 4: 2: 0.
Kan de afbeelding uit een bestand of geheugenbuffer weergeven
Afbeelding kan worden geschaald met een factor 0 ~ 3 (1/1, 1/2, 1/4 of 1/8)
Het beeld wordt weergegeven vanaf de X-, Y-positie op het scherm / venster:
X: afbeelding linkerpositie; constanten CENTER & RIGHT kunnen worden gebruikt; negatieve waarde wordt geaccepteerd
Y: bovenste positie afbeelding; constanten CENTER & BOTTOM kunnen worden gebruikt; negatieve waarde wordt geaccepteerd
Het beeld wordt geconverteerd naar de 4-bits grijsschaalmodus
Andere weergavefuncties:
EPD_fillScreen Vul het hele scherm met zwart, wit of grijsschaal
compile_font_file Functie die lettertype c bronbestand compileert naar lettertypebestand dat kan worden gebruikt in de functie EPD_setFont () om een extern lettertype te selecteren. Het aangemaakte bestand heeft dezelfde naam als het bronbestand en de extensie .fnt

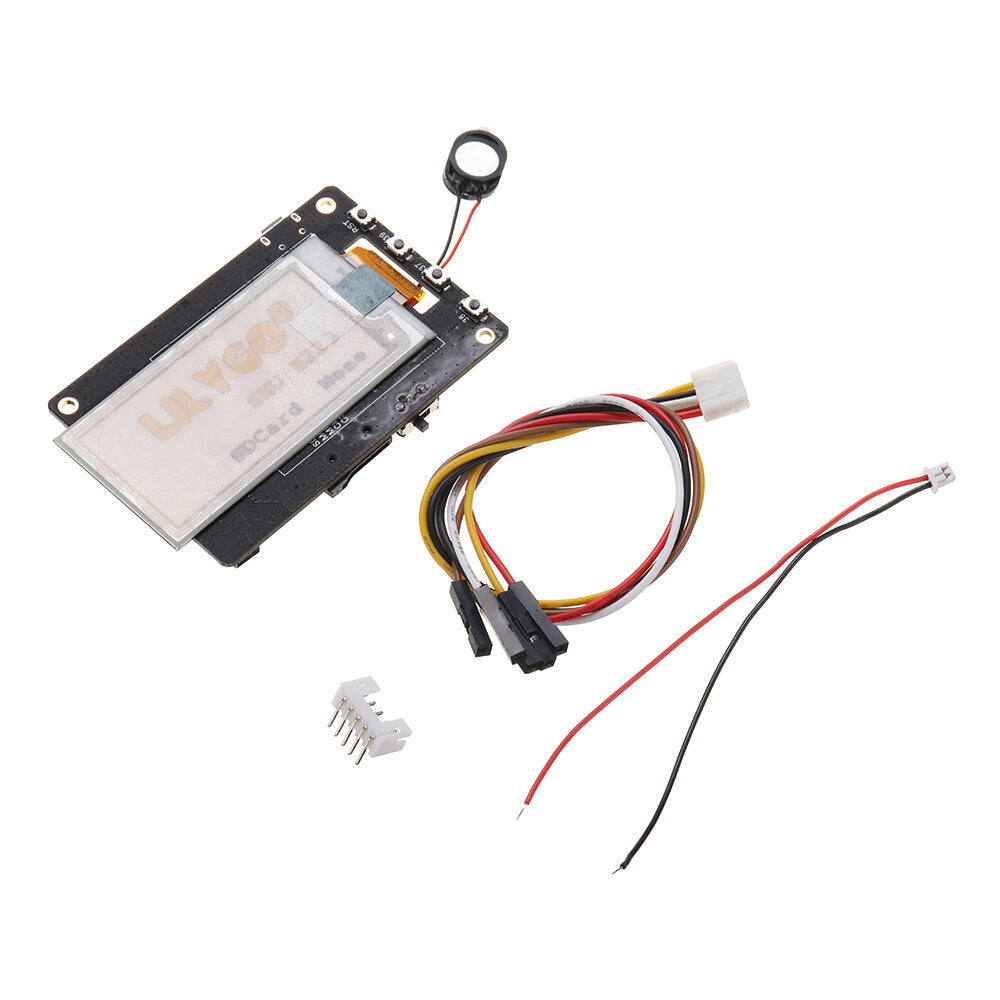

Pakket bestaat uit:

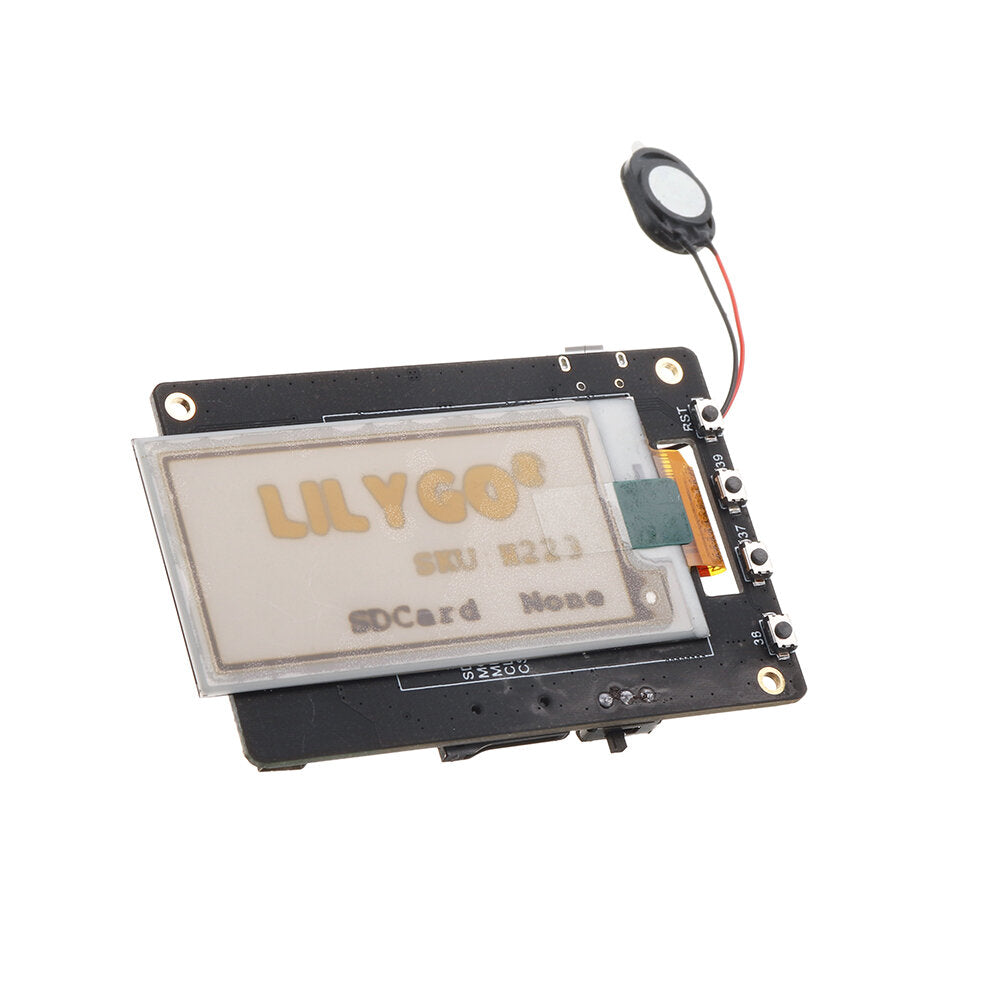

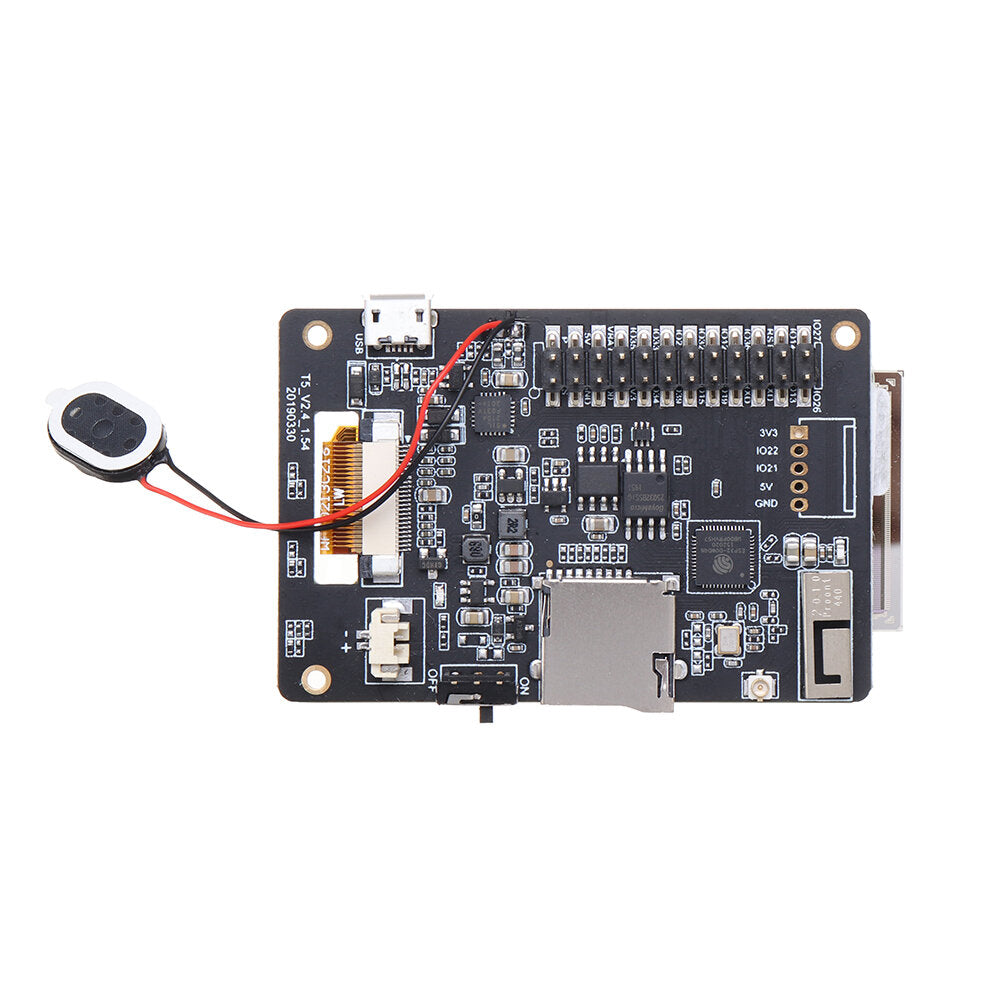

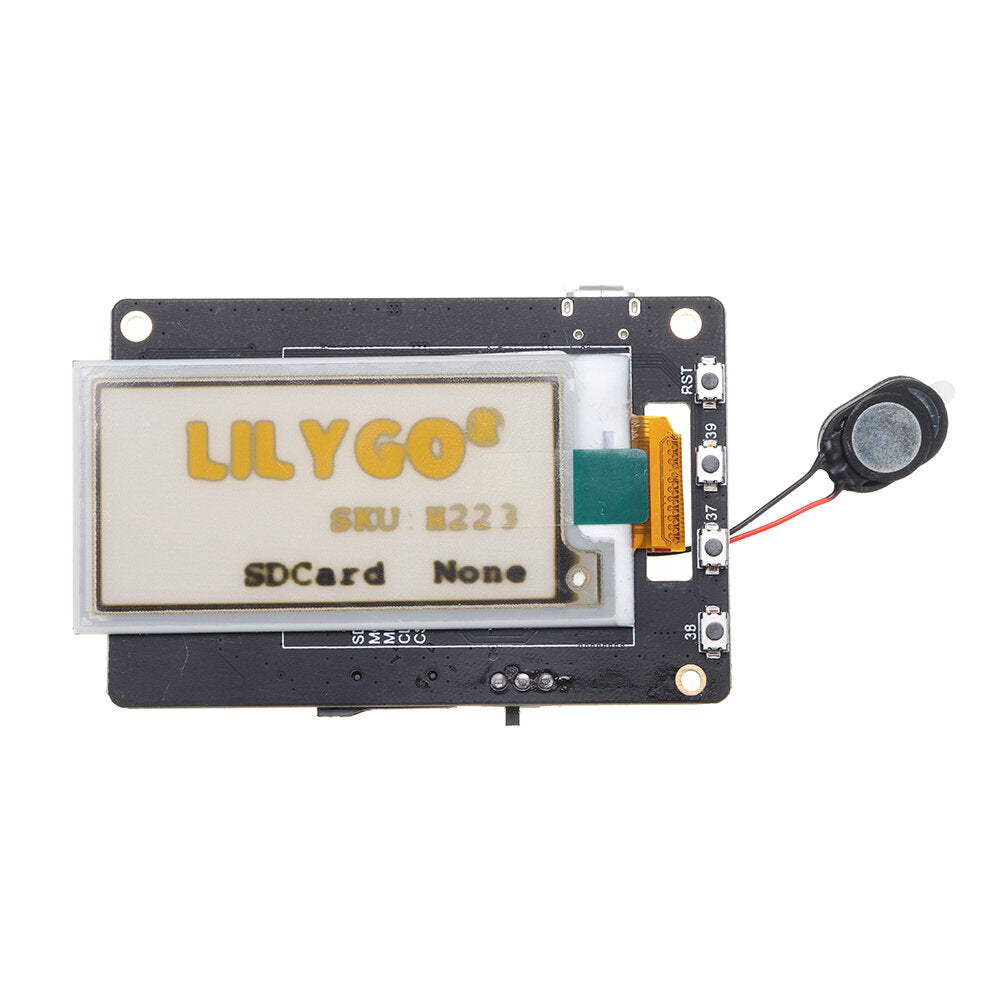

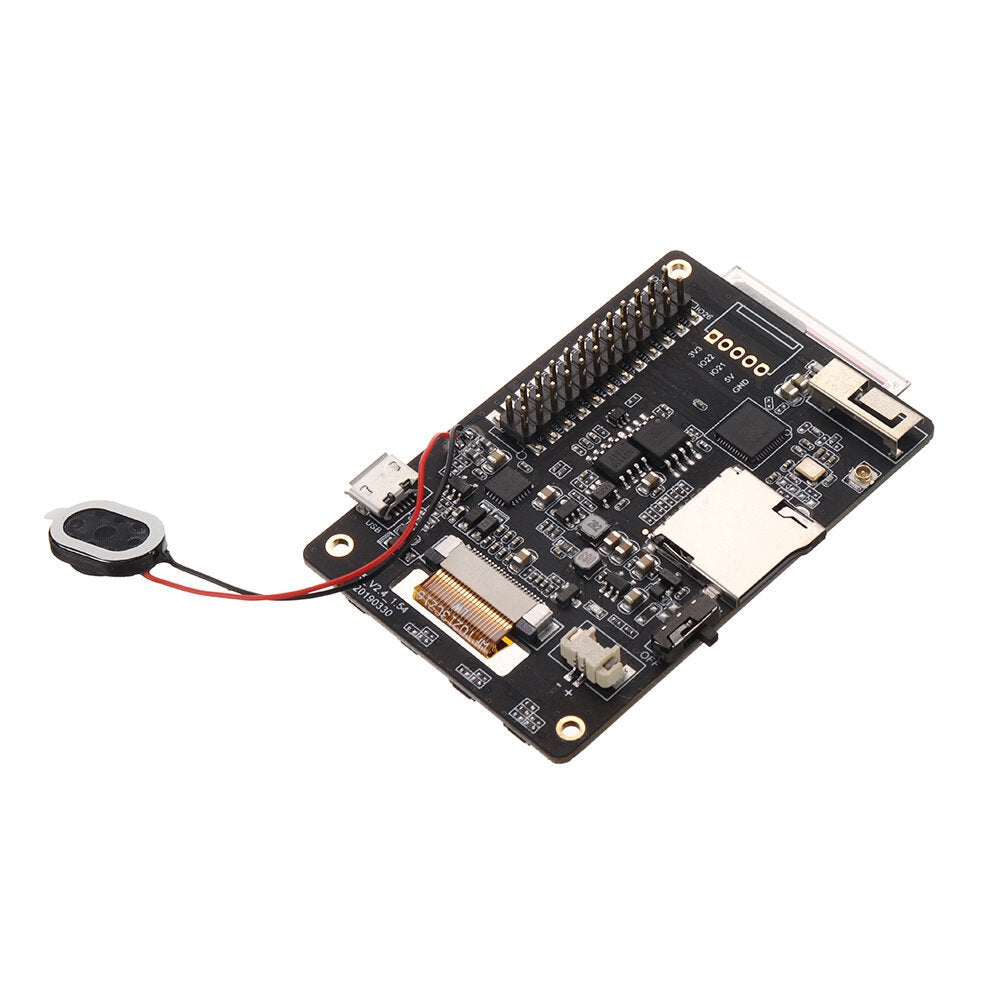

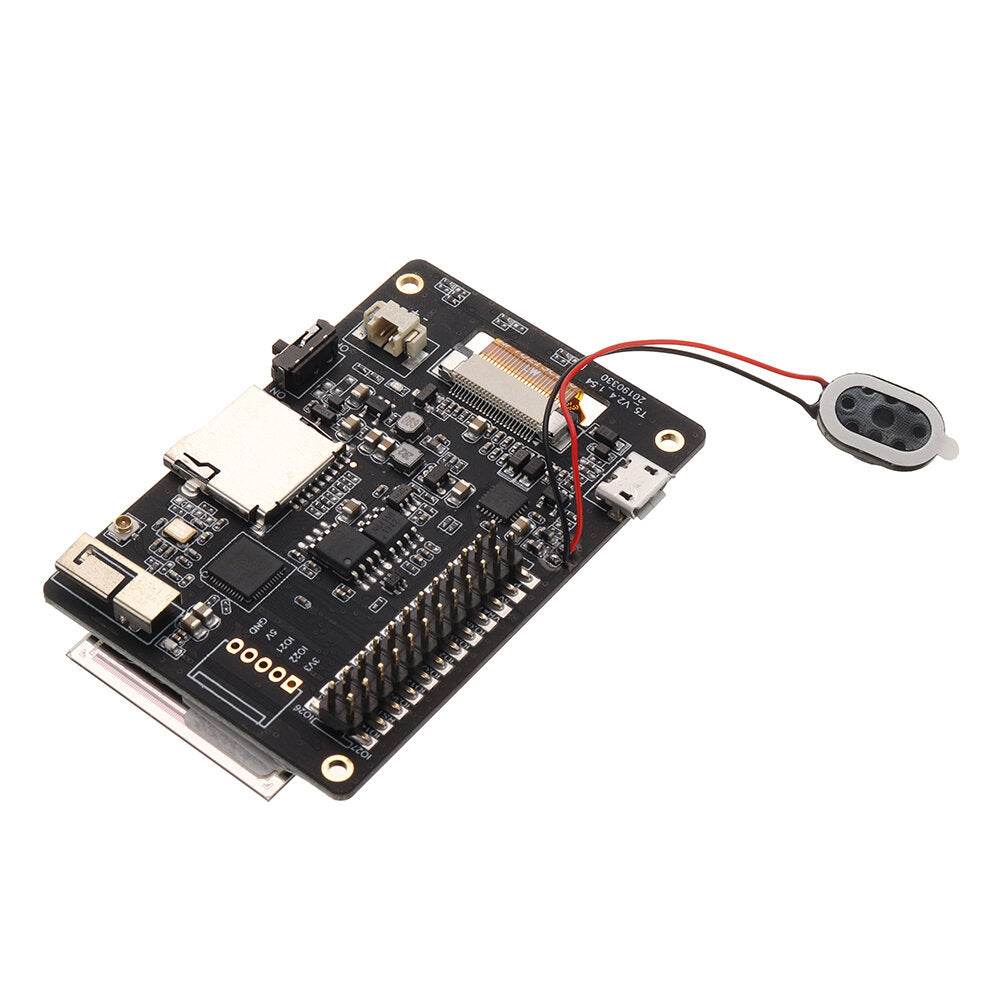

1 x T5 V2.4.1 ESP32 2,13 inch scherm
