De 868 MHz-antenne moet in verbinding staan met de IPEX-interface (als de antenne niet is aangesloten, kan de LoRa-chip worden beschadigd)
Lithium batterij laad- en ontlaadcircuit, wanneer de batterij vol is, zal de blauwe LED stoppen met werken. Let tijdens gebruik op de plus en min van de batterij, anders wordt deze beschadigd!Met de aanraaksignaalingang van de IO-poort van het aanraakscherm moet u de 100nF pull-down-condensator aan deze pin toevoegen!

Voorbeeld:

Dit product is een SX1276-chip op basis van ESP32 WIFI-enhanced OLED, namelijk LoRa remote modem, 868MHz-frequentie, hoge gevoeligheid is meer dan 148dBm, + 20dBm uitgangsvermogen, hoge betrouwbaarheid, lange transmissieafstand.

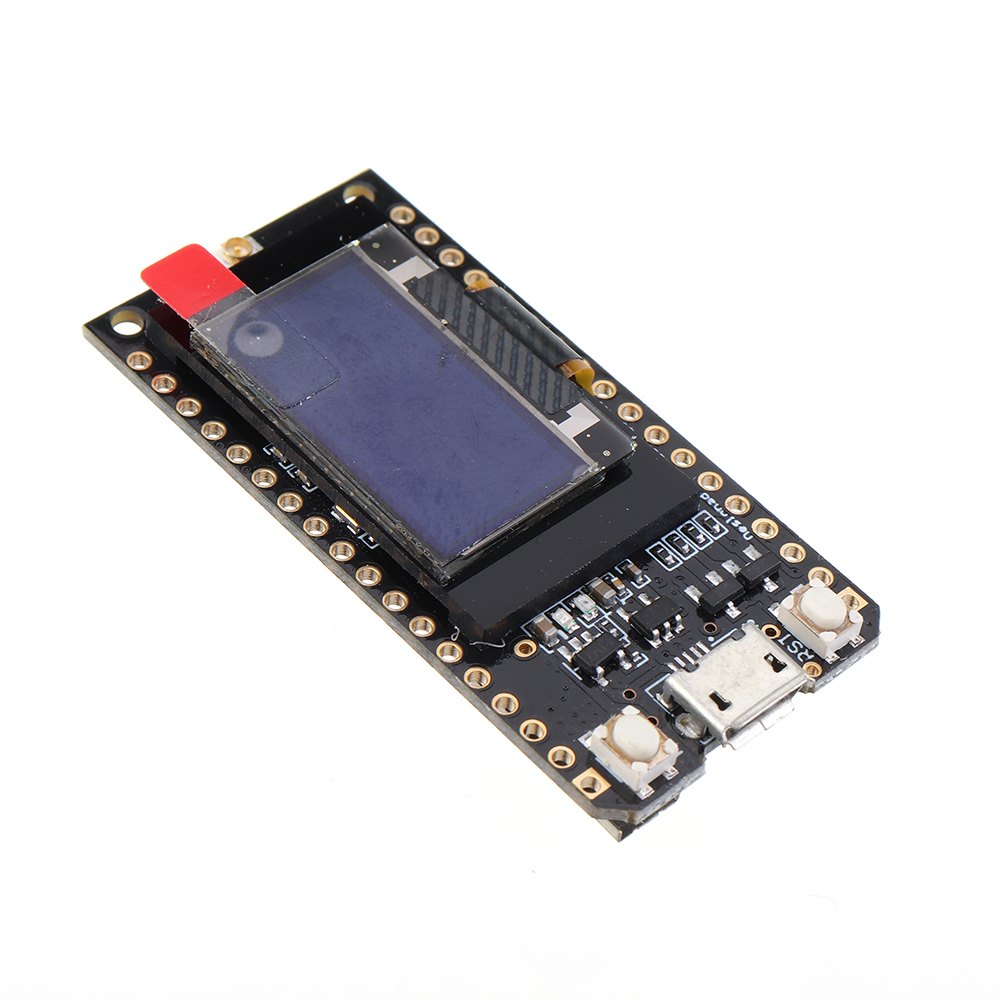

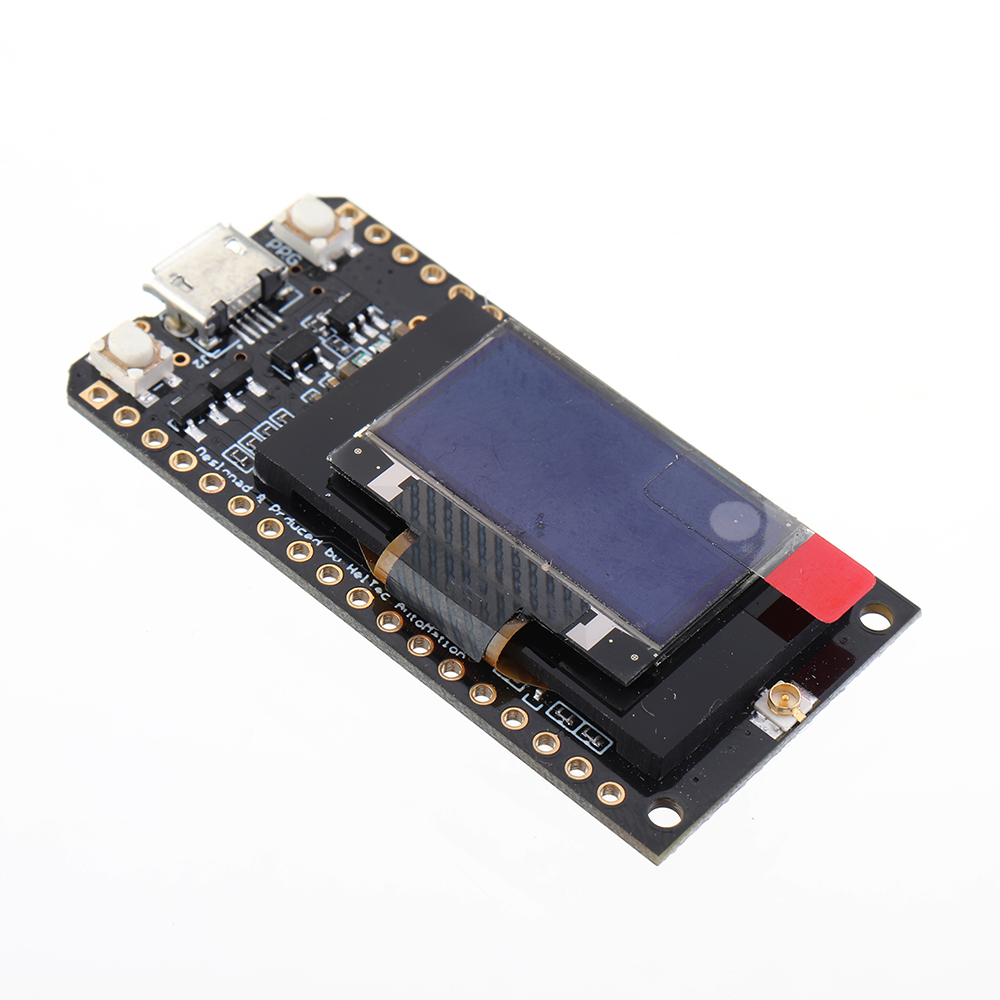

de ingebouwde 32MB Flash wifi-antenne, 0,96 inch blauw oled-display, oplaadcircuit voor lithiumbatterijen, CP2102-interface en USB-seriële chip, de perfecte ondersteuning voor ontwikkelomgeving, kan worden gebruikt voor programmacontrole en productontwikkeling is zeer eenvoudig en snel.
Bedrijfsspanning: 3.3V tot 7V
Bedrijfstemperatuurbereik: -40 ° C tot + 90 ° C
Ondersteuning voor Sniffer-softwareprotocolanalyse, Station-, SoftAP- en Wi-Fi Direct-modi
Datasnelheden: 150 Mbps @ 11n HT40., 72 Mbps @ 11n HT20, 54 Mbps @ 11g, 11 Mbps @ 11b
zendvermogen: 19,5 dBm @ 11b, 16,5 dBm @ 11g, 15,5 dBm @ 11n
ontvangstgevoeligheid tot -98 dBm
UDP duurzame doorvoer van 135 Mbps

Pin diagram:

Test details:

Gebruik de legende:

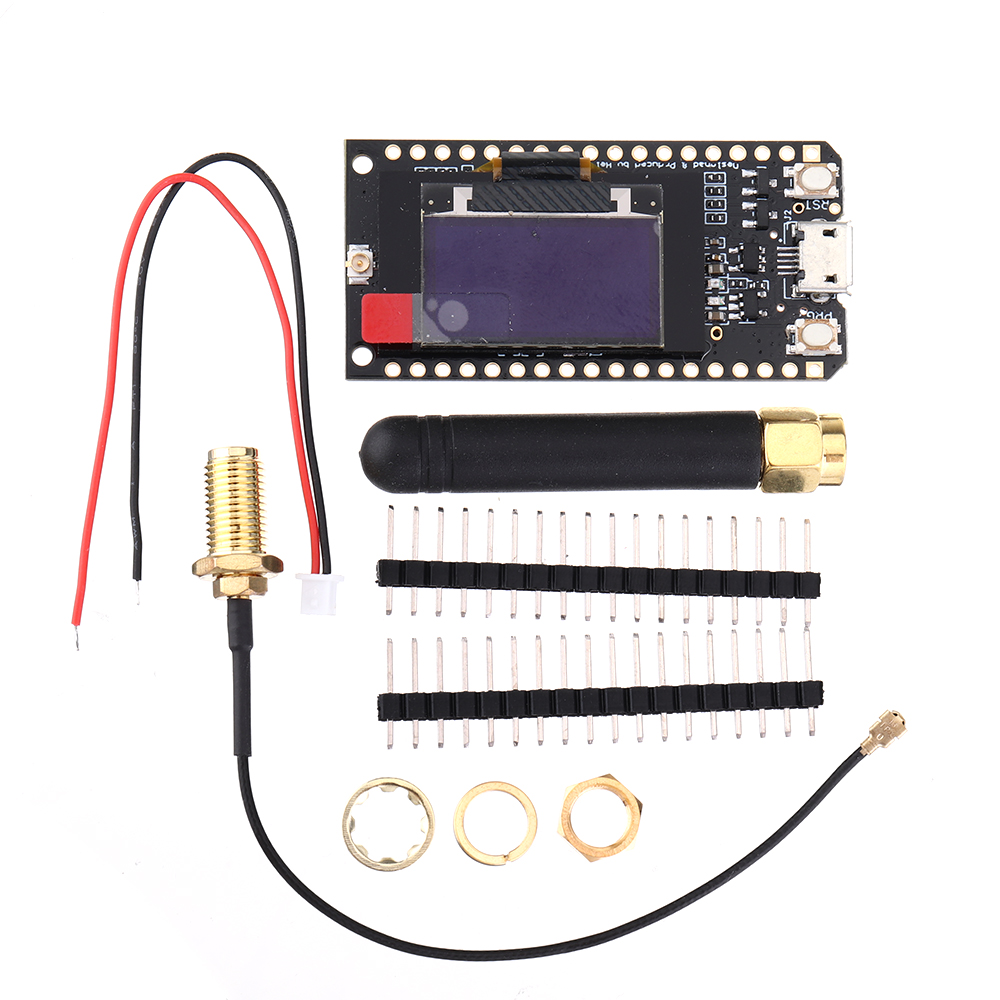

Pakket inbegrepen:

1 x Wemos® TTGO LORA32 868Mhz SX1276 ESP32

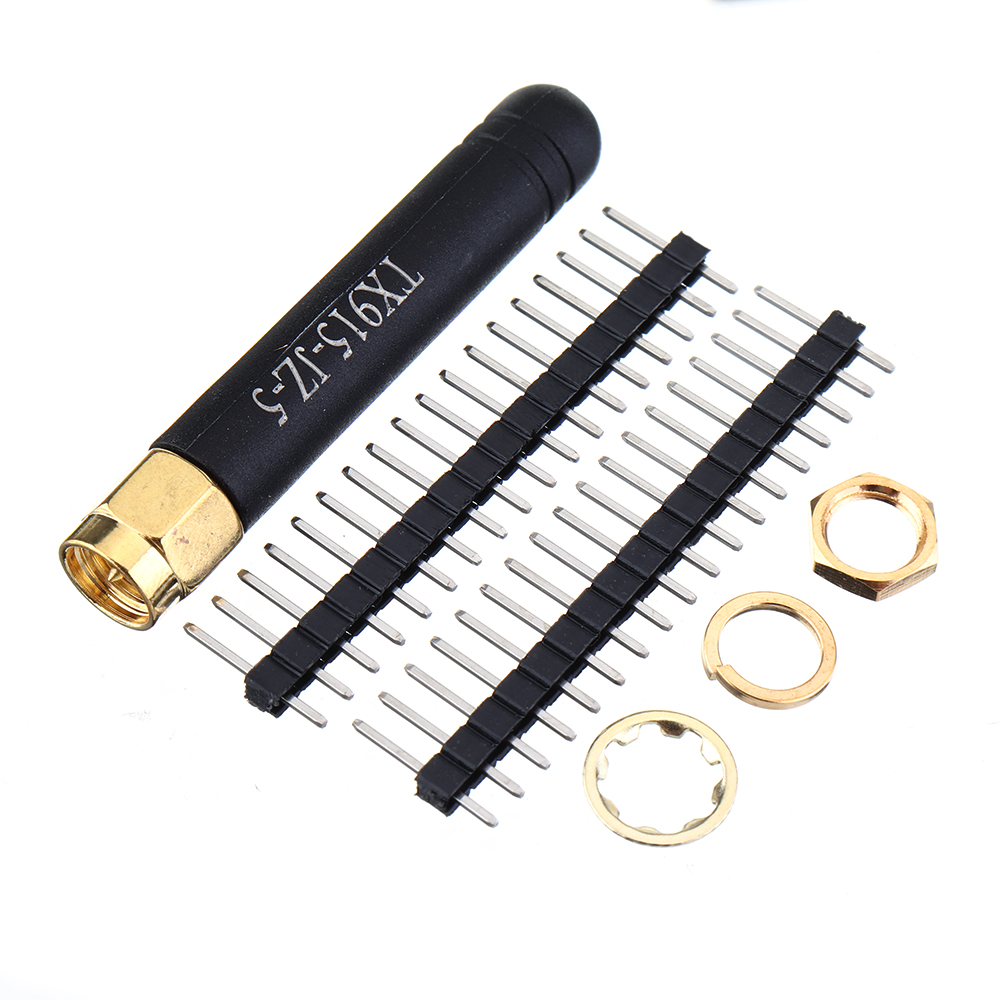

1 x 868nhz Lenteantenne

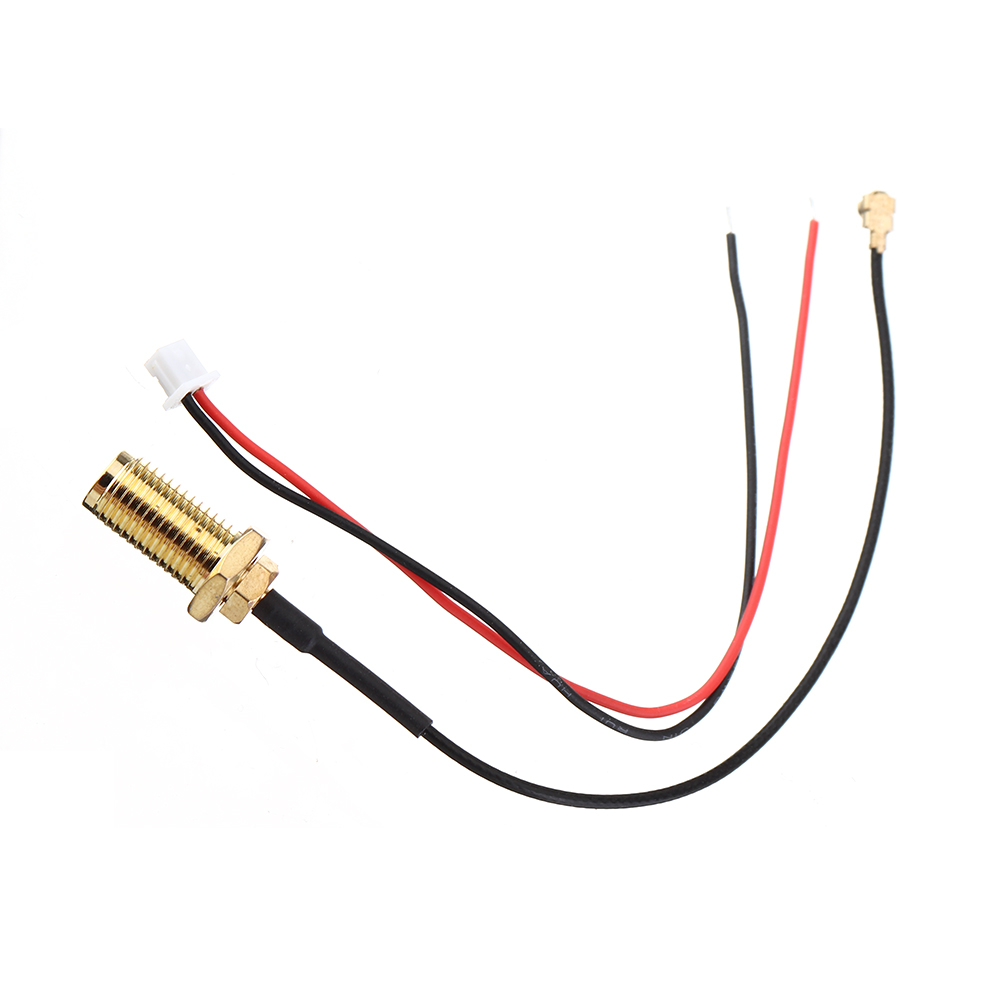

1 x Line
2 x Pin
