introdution:
1. Het meetapparaat gebruikt 3.7V navulbare lithiumbatterij (batterijmodel: 14500)
2. Met de MINI USB-poort kan deze de tester voeden of opladen voor de 14500-batterij
3. One handeling voor het meten van de sleutel, automatische uitschakelvertraging. Uitschakelstroom is slechts 20mA, ondersteuning voor werking van de batterij
4. Automatische detectie PNP en NPN bipolaire transistor, N, P-kanaal MOSFET, JFET FET, diodes, twee diodes, thyristors, weerstanden, condensatoren, inductoren. Automatische detectie pin-definities
5. Meting van de stroomversterkingsfactor (B) van de bipolaire transistor en de inschakelspanning van de emitterovergang (Uf). Darlington-transistorversterkingsfactor kan worden geïdentificeerd door de hoge drempelspanning en hoge stroom
6. Kan bipolaire transistors en de interne beschermingsdiodes van MOSFET detecteren en op het scherm weergeven
7. Het meten van de drempelspanning en de poortcapaciteit van de MOSFET
8. Ondersteunt twee weerstandsmetingen, het potentieel kan worden gemeten. Als de potentiometer op zijn eind is ingesteld, kan de tester geen onderscheid maken tussen het midden en de uiteinden van de pen
9. Resistentiemeting resolutie is 0,1 ohm, de maximale waarde van 50M ohm metingen
10. Capaciteit meetbereik van 25pf tot 100mF (100000 UF). Resolutie tot 1 pF, inductantiemeetbereik 0,01 MH-20 H, anders zal het als een weerstand verschijnen, de DC-weerstand van de inductor is hoger dan als Europa 2100 ook als een weerstand wordt weergegeven
11. Het kan 2UF detecteren boven condensator equivalente serieweerstand (ESR), een resolutie van 0,01 ohm. Deze functie is erg belangrijk voor het detecteren van de prestaties van de condensator
12. Het kan symbolen van de twee diodes in de juiste richting weergeven, toont ook de voorwaartse spanningsval
13. LED-detectie voor diode voorwaartse spanningsval hoger dan normaal. Dubbele LED's gedetecteerd als dubbele diode. Gelijktijdige detectie van lichtdioden zal knipperen
14. De tijd voor elke test is ongeveer twee seconden, alleen de grote capaciteits- en inductantiemetingen zullen lang duren
Merk op:
1. Hoe te kalibreren:
Kort drie testpunt, het scherm toont de kalibratiestap. Wanneer u gevraagd wordt om het korte uiteinde te ontkoppelen, ontkoppel dan drie testpunten, de kalibratie zal doorgaan, sluit de capaciteit wanneer gevraagd wordt plug in een capaciteit van meer dan 100nF tussen 1 en 3 voet (gebruik de niet-gepolariseerde condensatoren over 100nF), dan zal het programma automatisch binnengaan de volgende stap, totdat de kalibratie is voltooid, start opnieuw op om de correctie te voltooien.
2. Activeer de batterij als u de batterij voor de eerste keer gebruikt:

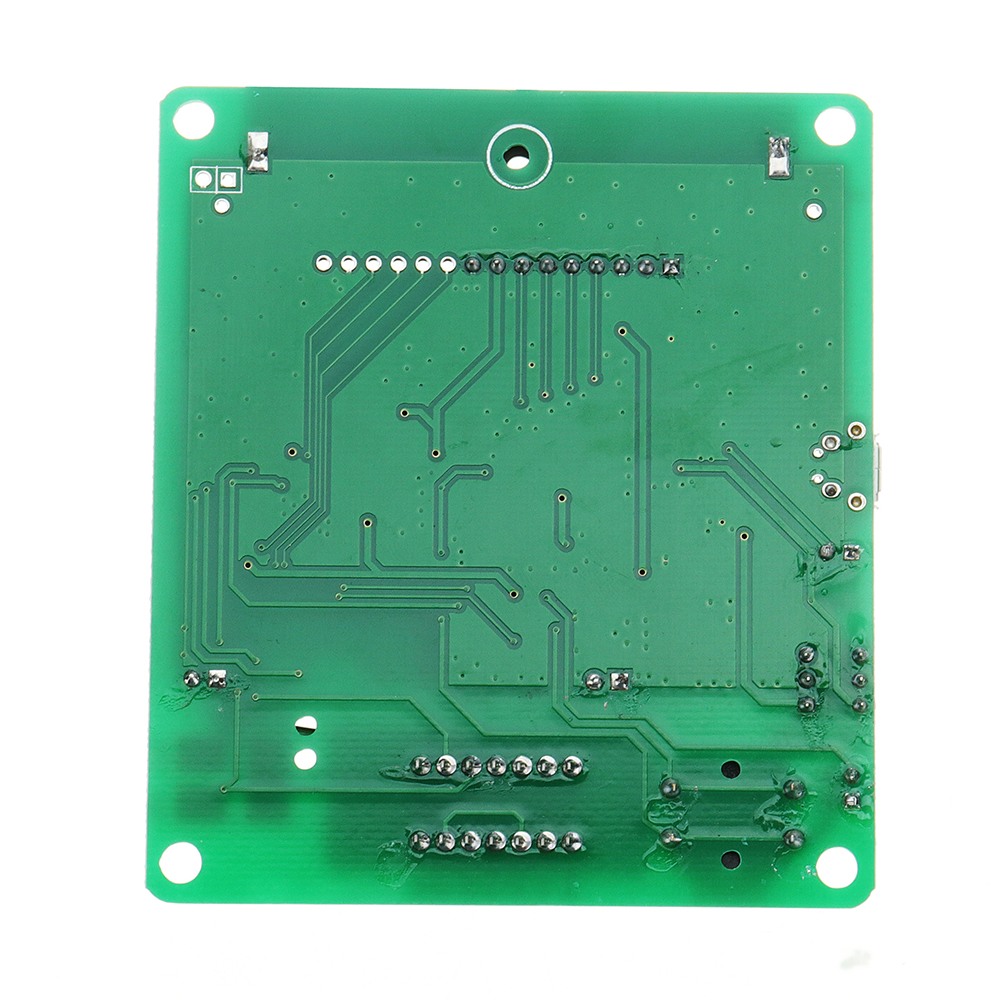

(1) Kort het 2-punt aan de achterkant in, zoals de afbeelding laat zien nadat u de batterij hebt geïnstalleerd
(2) Laad de batterij op nadat u de batterij hebt geïnstalleerd
Pakket inbegrepen:

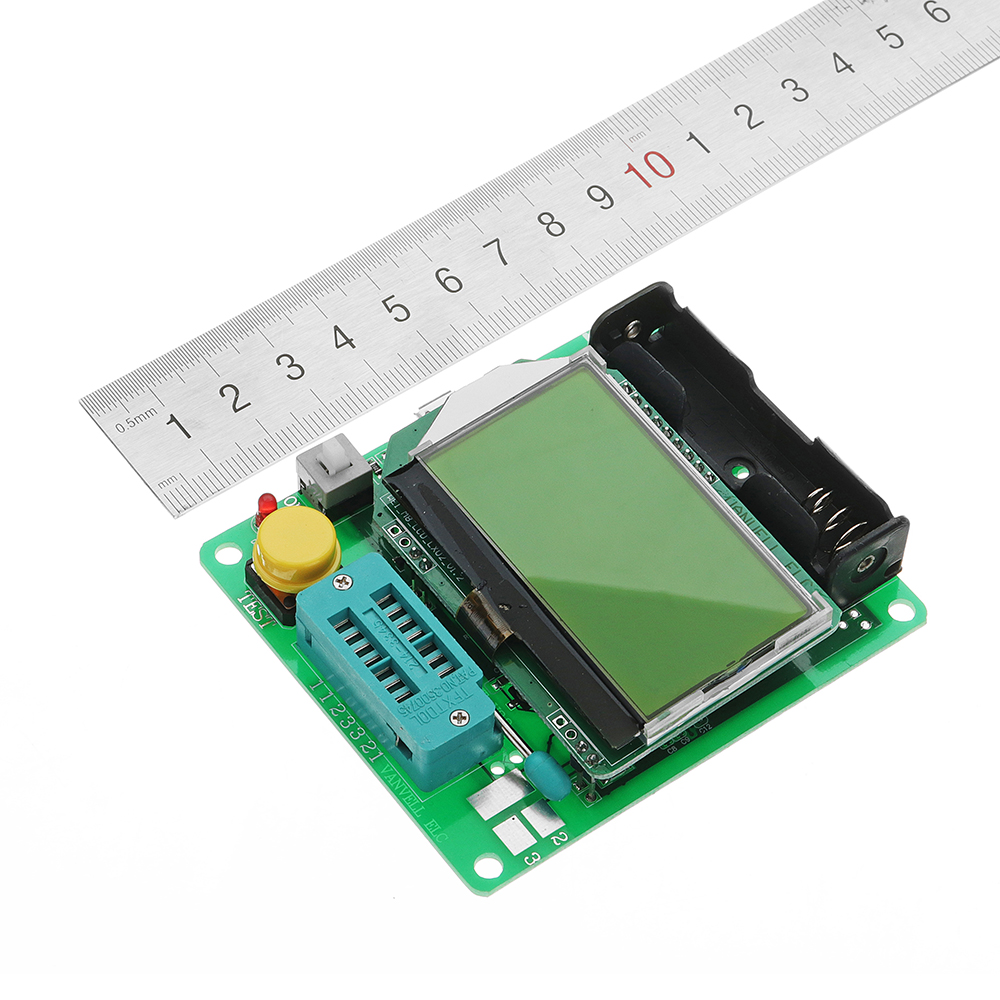

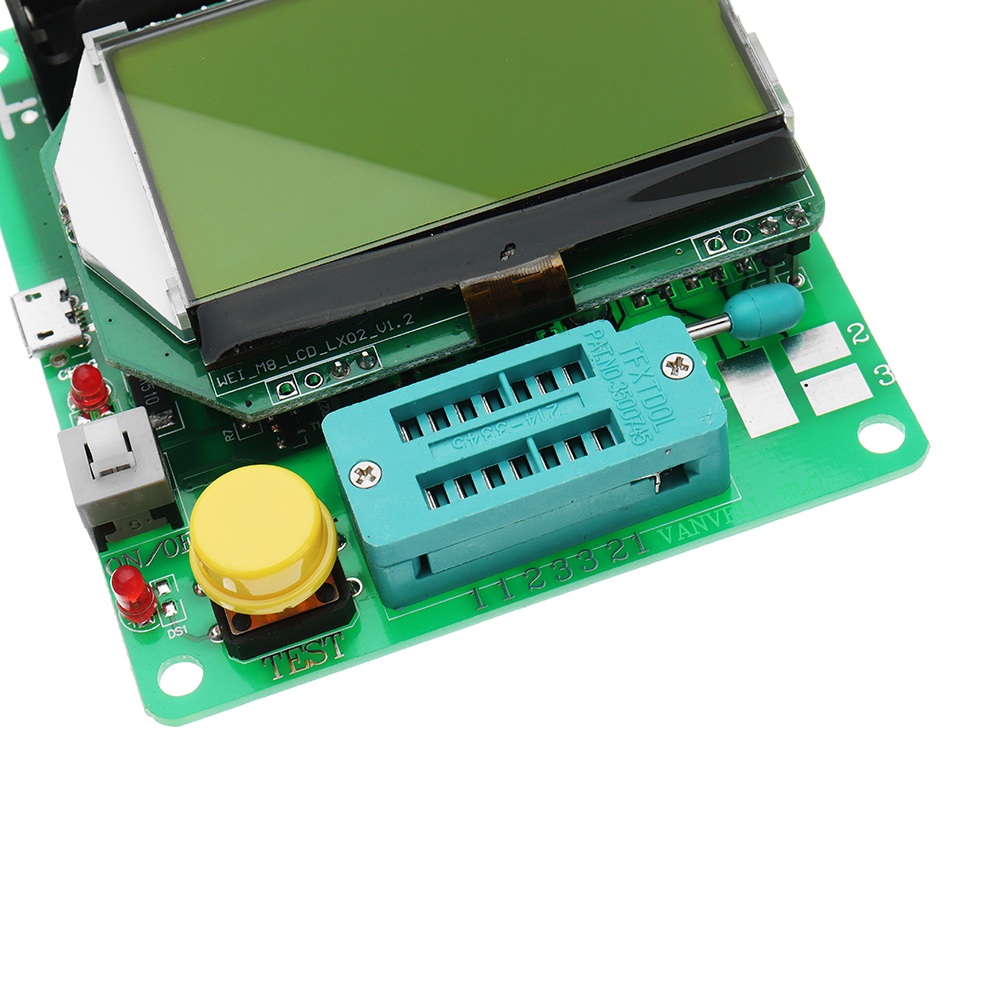

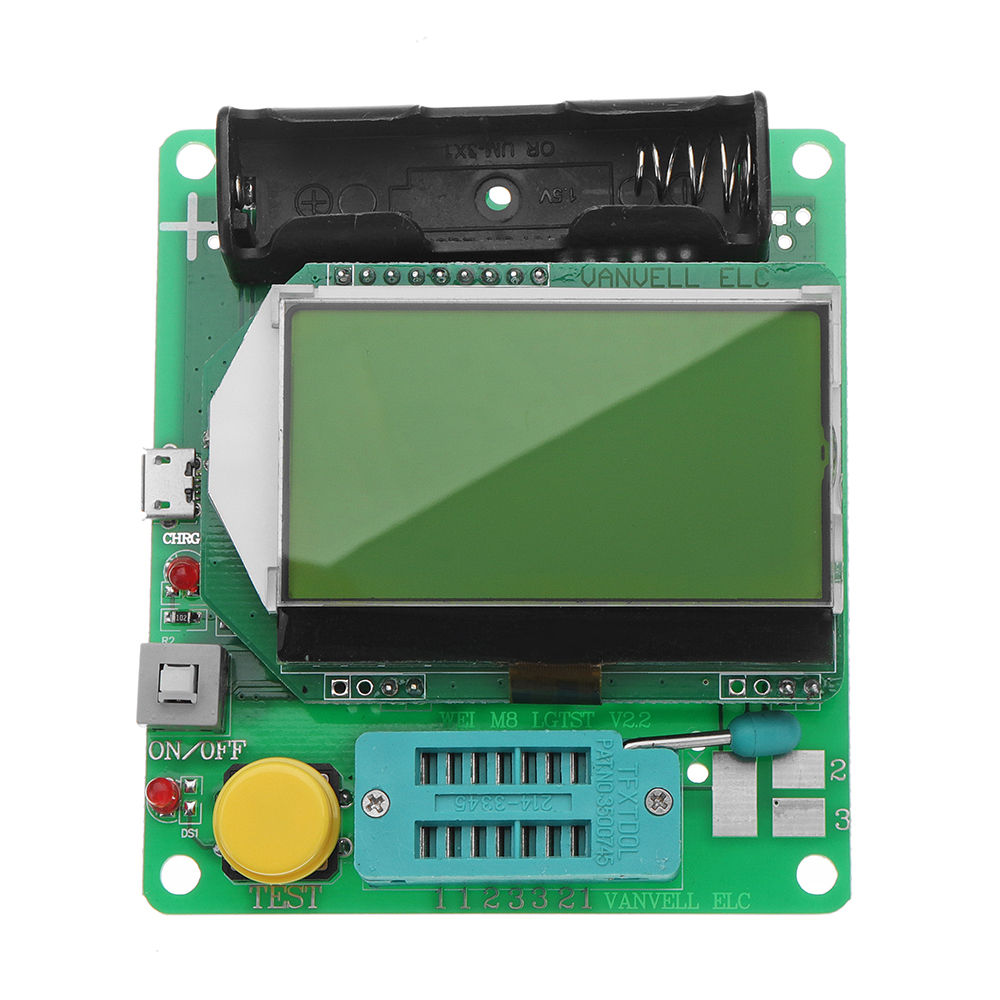

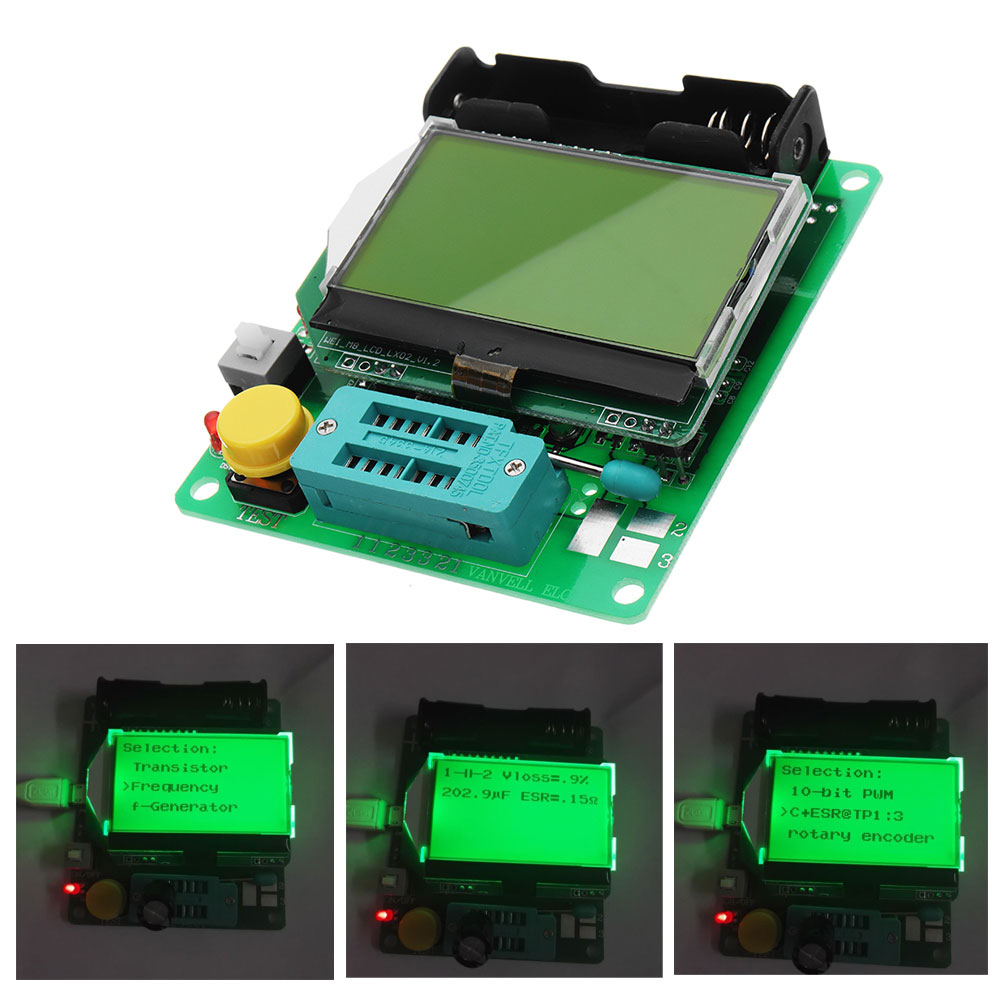

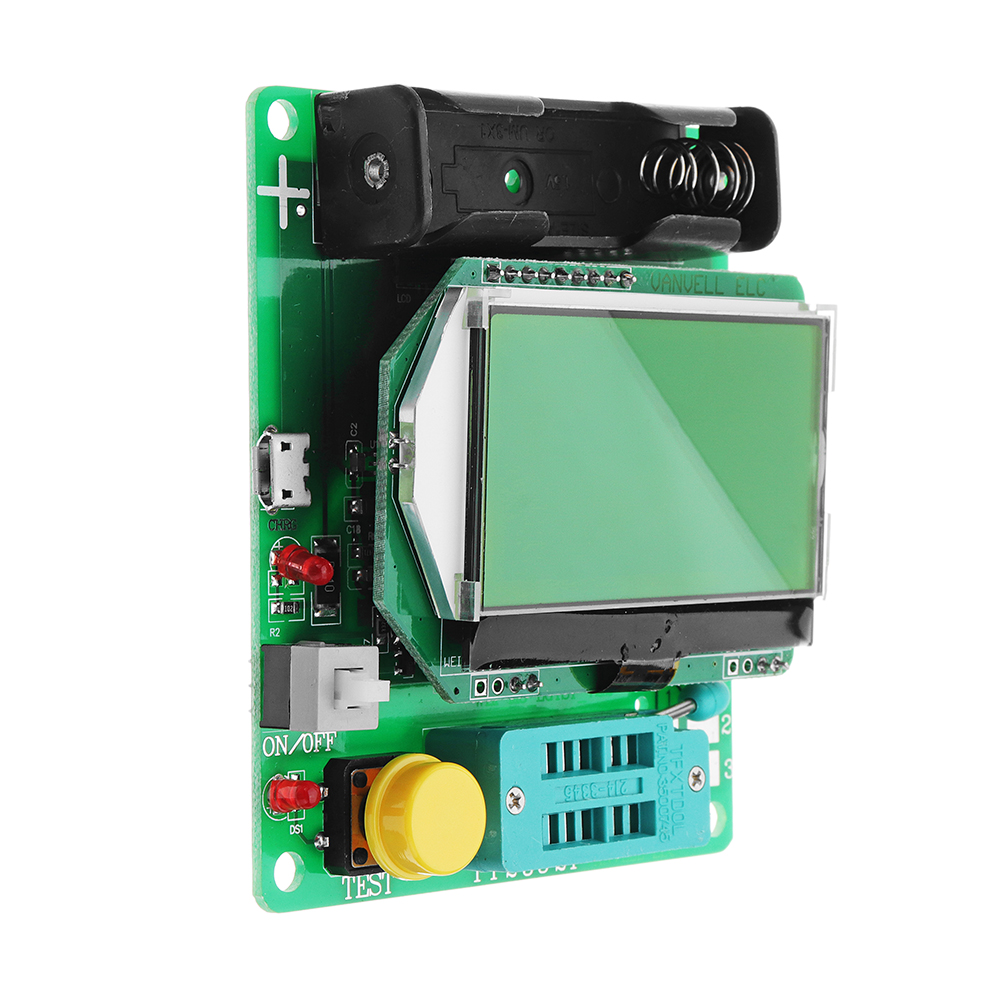

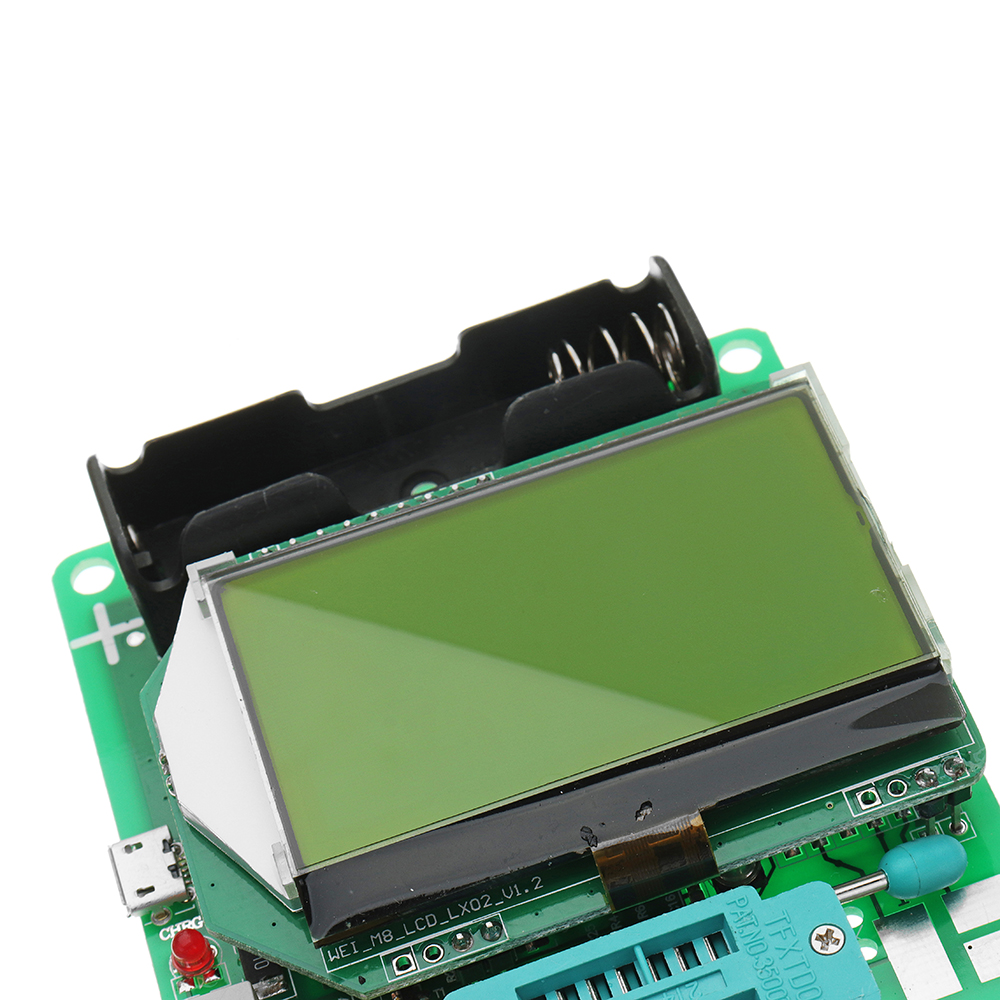

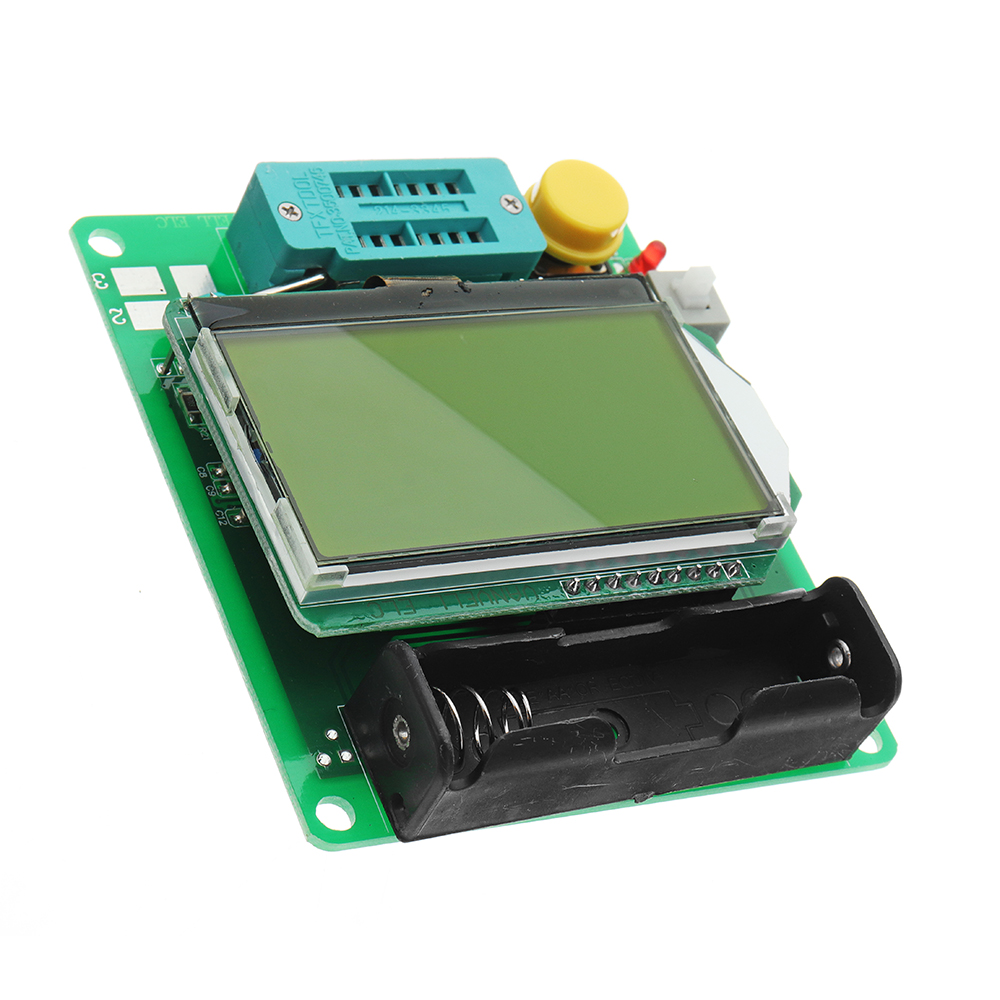

1 X M328 transistortester
