Beschrijving:

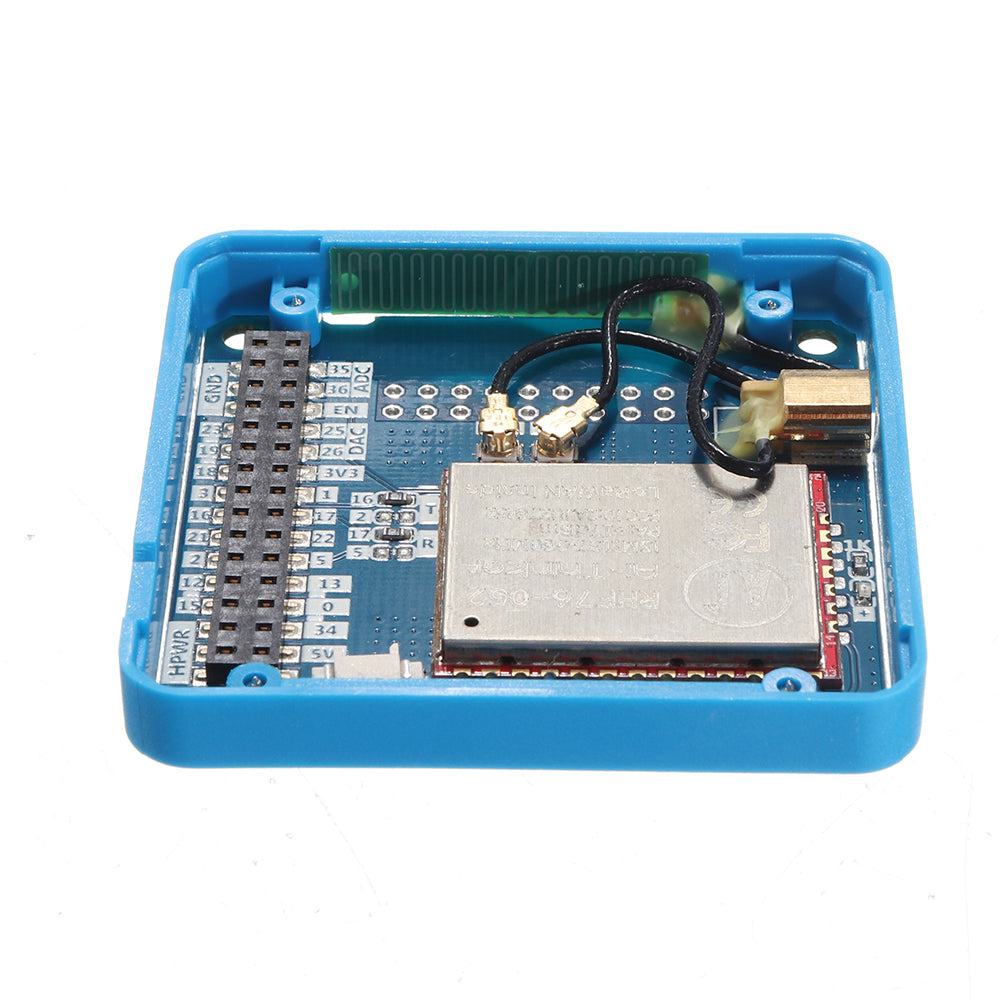

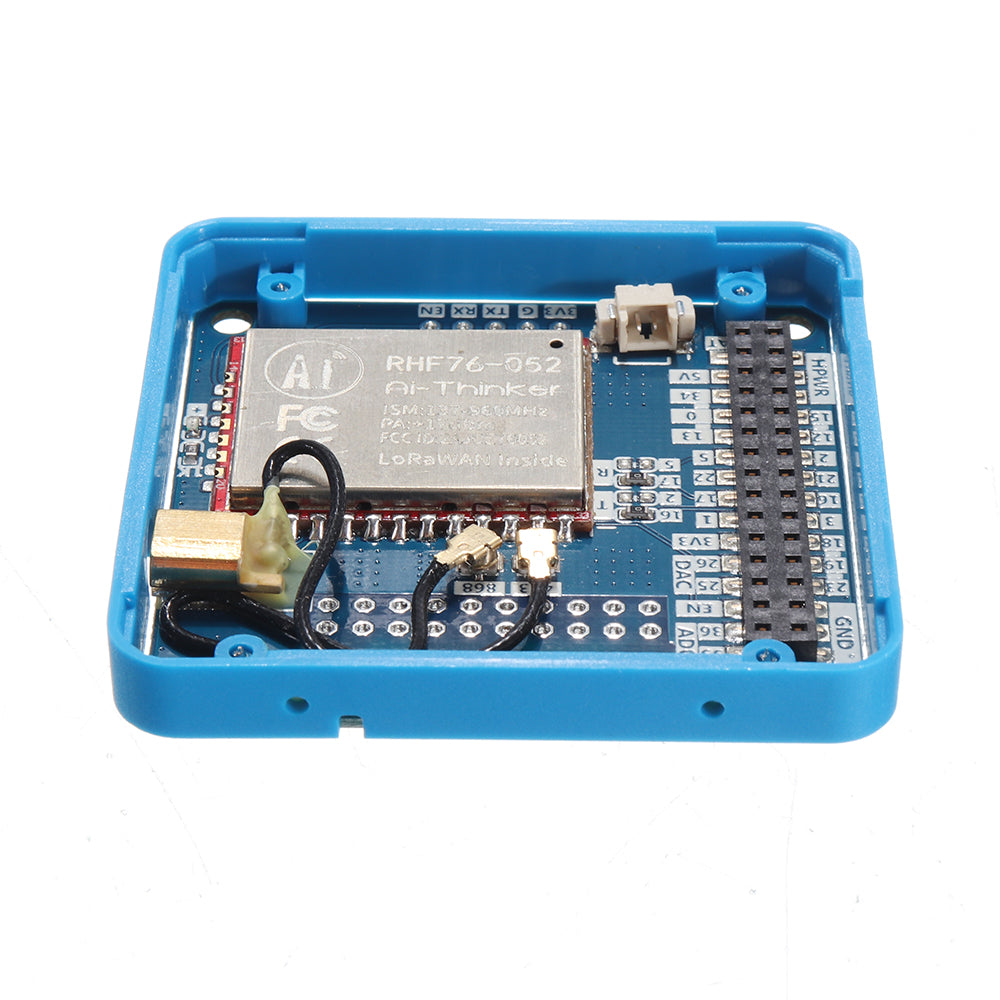

LoRaWAN gebouwd met RHF76-052 en optionele antennes. RHF76-052 is ontworpen door Ai-Thinker, het is een LoRaWAN ™ UART-modem en compatibel apparaat, ondersteunt LoRaWAN-communicatie. Het is gebaseerd op de RHF76-052-module en een ingebedde LoRaWAN-stapel. U kunt de M5-kern gebruiken als een host-MCU om deze modem te bedienen met een eenvoudige AT-opdracht of UART.
Omdat LoRa de onderste fysieke laag definieert, ontbraken de bovenste netwerklagen. LoRaWAN is ontwikkeld om de bovenste lagen van het netwerk te definiëren. LoRaWAN is een Media Access Control (MAC) -laagprotocol, maar werkt hoofdzakelijk als een netwerklaagprotocol voor het beheer van communicatie tussen LPWAN-gateways en eindknooppuntapparaten als een routeringsprotocol, beheerd door de LoRa Alliance.
u kunt uw werk upgraden met een LoRa / LoRaWAN-radio, zodat deze over zeer lange afstanden kan communiceren en extreem weinig stroom verbruikt.
Standaard de UART-configuratie: "9600, 8, n, 1" (8-bits gegevens, geen pariteit, 1 stopbit)

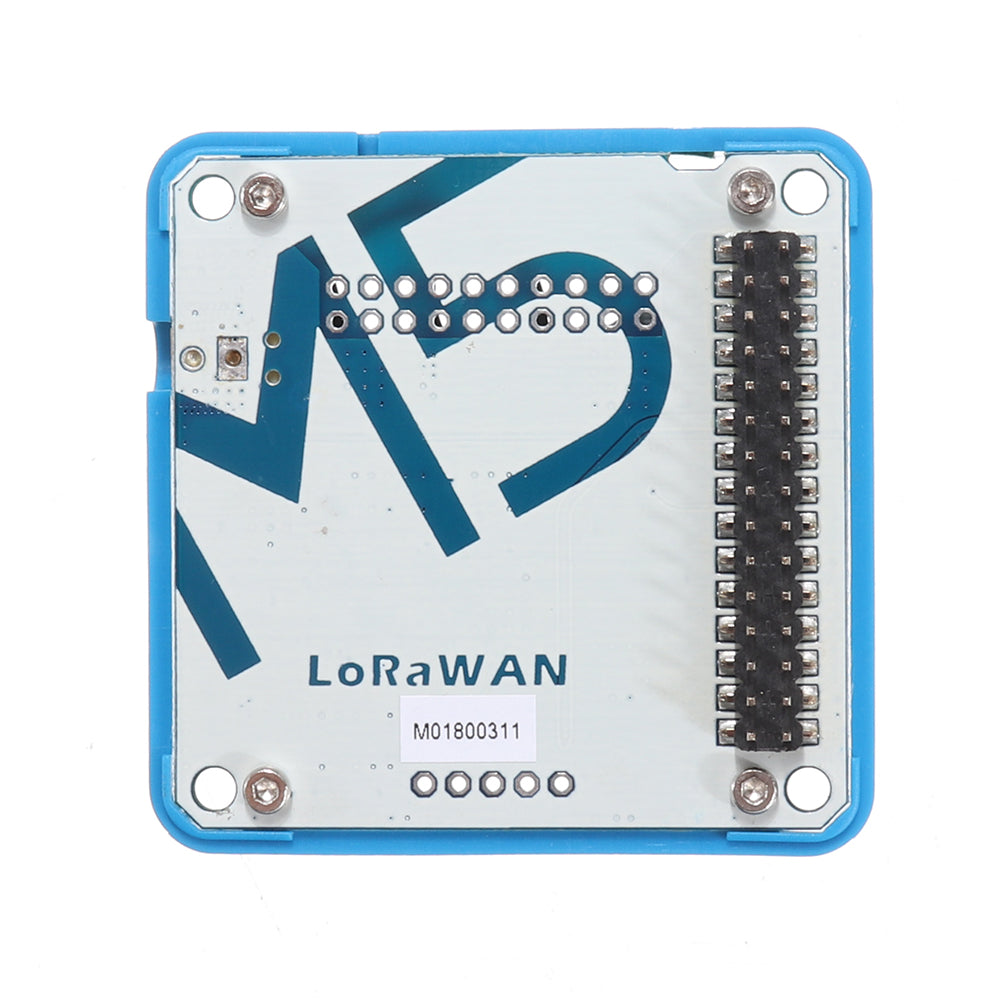

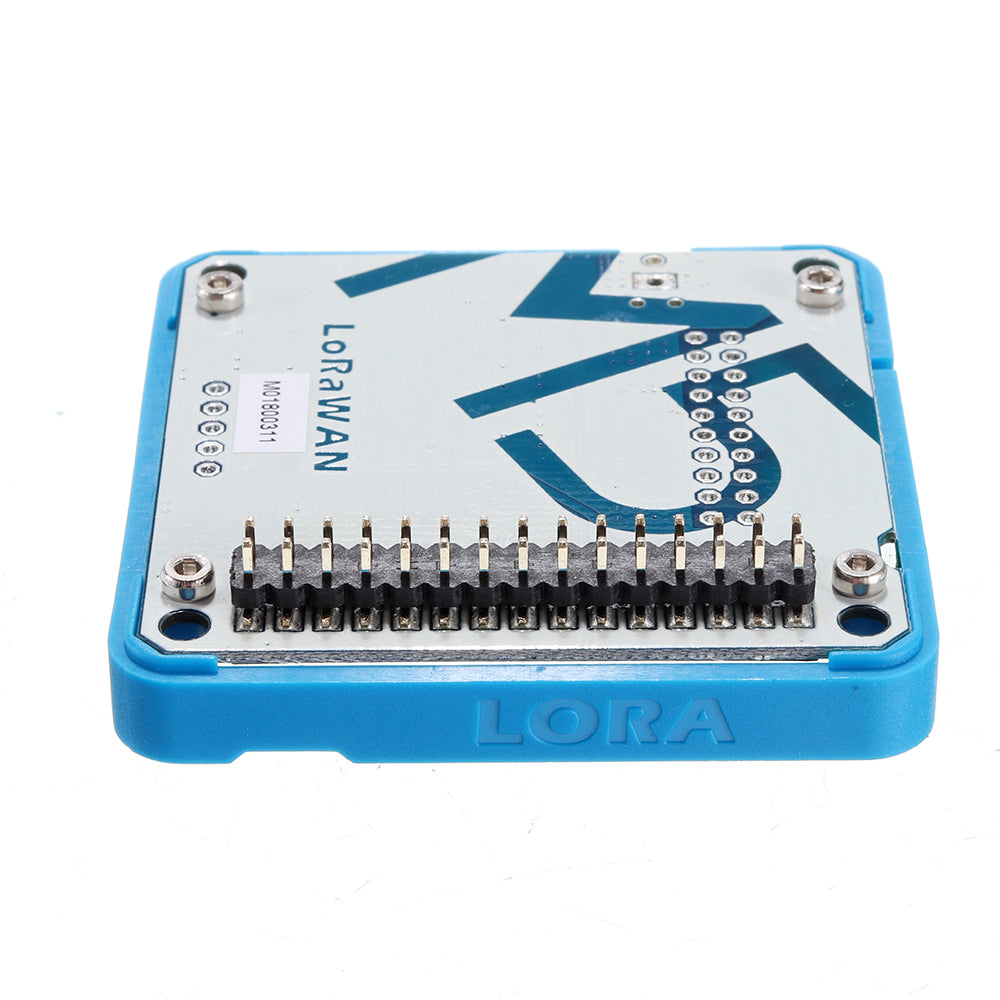

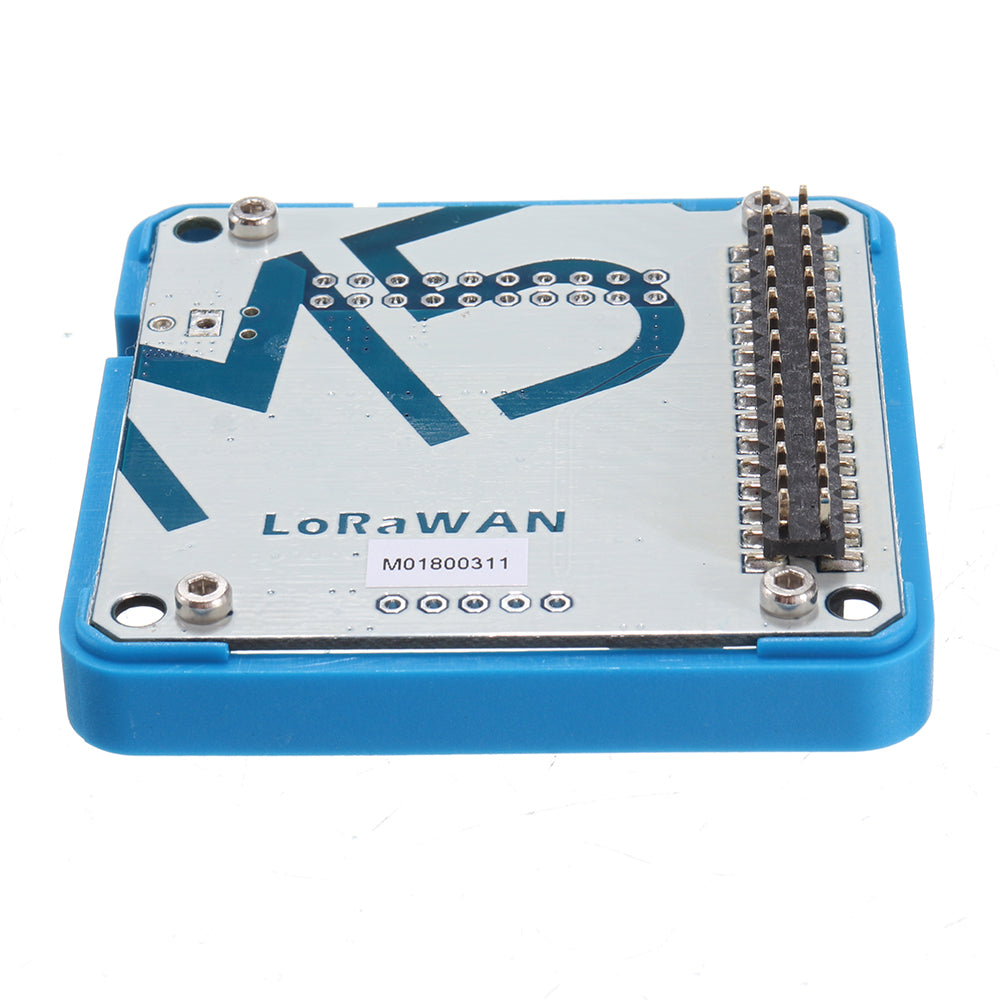

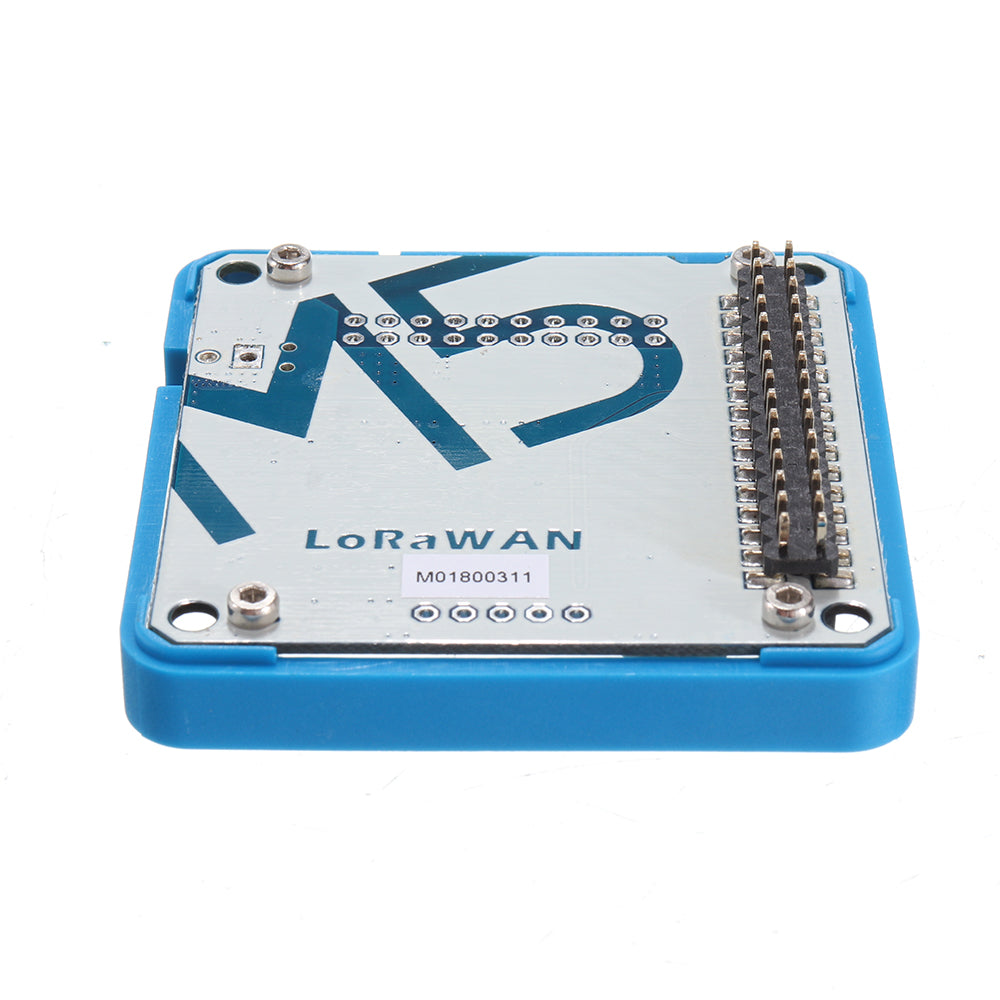

Opmerking: de 5 gaten onder de zeefdruk "LoRaWAN" zijn ontworpen voor het upgraden van de firmware van de LoRaWAN-module.
Producteigenschappen:
- Ingebouwde PCB-antenne

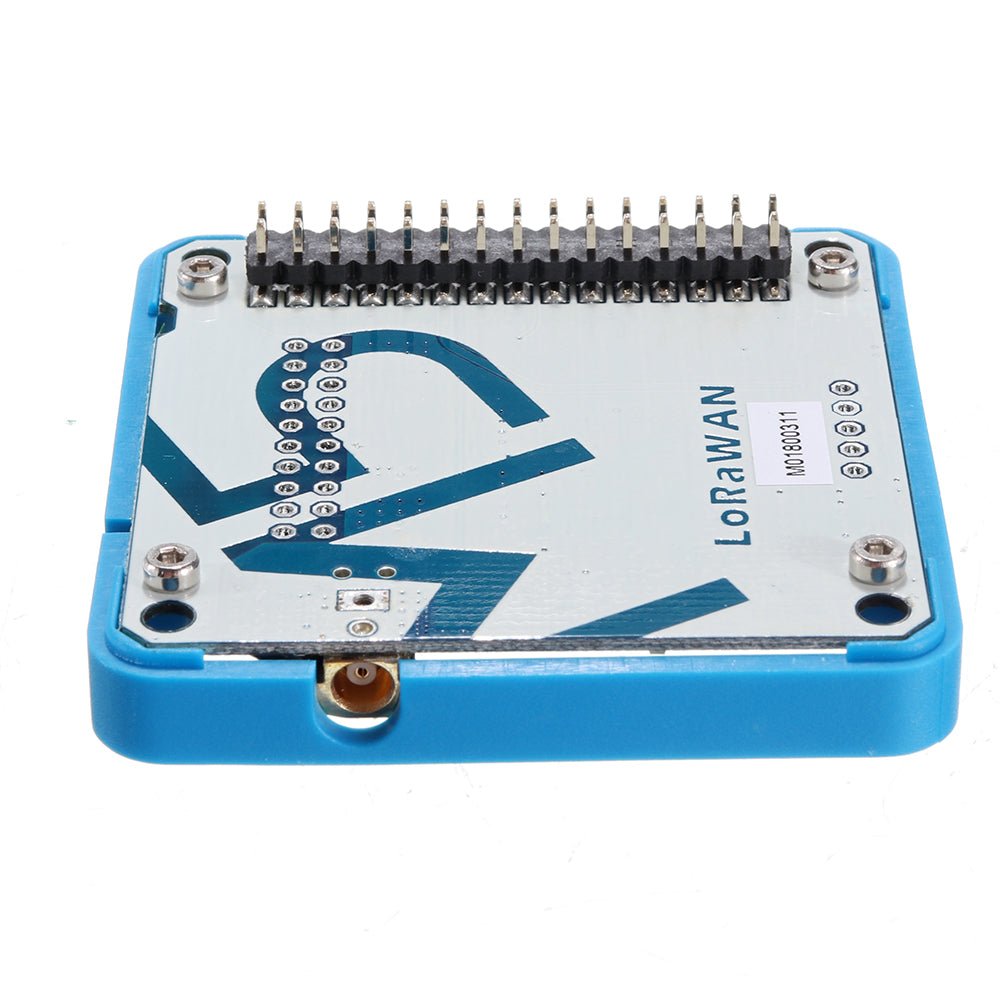

- Externe antennepoort
- Productgrootte: 54,2 mm x 54,2 mm x 12,8 mm
- Productgewicht: 17,5 g
LoRaWAN-module Specificatie:
- Model: RHF76-052
- Versie: C - Single Band 868/915 MHz
- Radio IC: Semtech SX1276
- Microcontroller: STM32L052C8T6
- Pakket: SMD-33
- Afmetingen: 28 x 23 x 3 mm
- Gewicht: 3.2g
- interface: UART
- Protocol: AT-opdrachten
- Ingebouwde LoRaWAN-protocolstack
- Frequentie: 868/915 MHz
- TXOP: 20 dBm @ 868 MHz / 915 MHz
- Link budget: 160dB
- Antenne: extern (via PCB-pad)
- Voedingsspanningsbereik: 1.8 ~ 3.6V
- Typische voedingsspanning: 3.3V
- Huidig gebruik in slaapmodus: 1.45uA
- Protocol: LoRaWAN
- Werktemperatuur: -40 ~ + 85C
- Opslagtemperatuur: -40 ~ + 90 ° C, <90% RV
- Certificering: FCC, CE, IC, TELEC

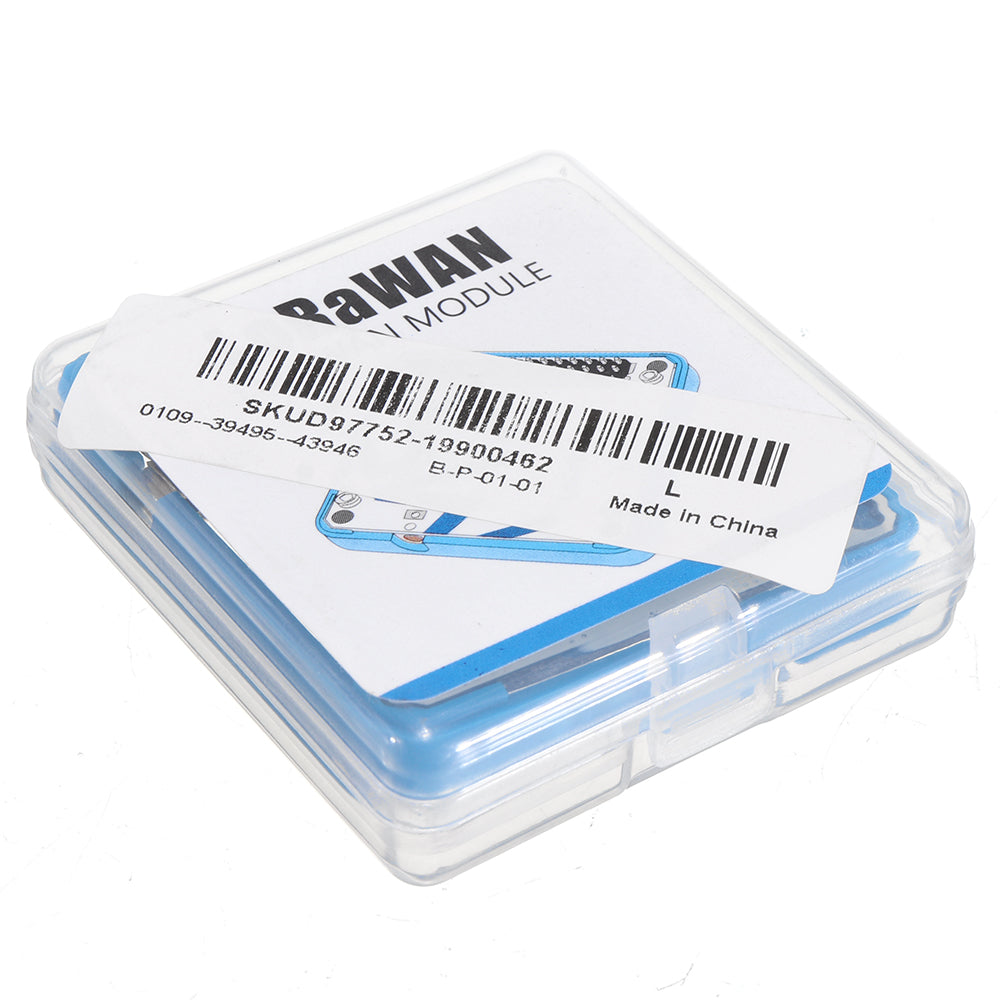

Omvatten:
- 1x LoRaWAN-module
toepassingen:
- Automatische meteruitlezing
- Woningbouw automatisering
- Irrigatiesysteem op afstand
PinMap:
| RHF76-052_UART | ESP32-chip |
|---|---|
| RXD | GPIO17 |
| TXD | GPIO16 |
M5Stack Fire heeft GPIO16 / 17 standaard gebruikt om verbinding te maken met het PSRAM, het is in strijd met TXD / RXD (GPIO16, GPIO17) in deze module. Daarom moet u bij het gebruik van de LoRaWAN-module met de M5Stack Fire mogelijk de TXD en RXD van de GPS-module knippen en de draad naar een andere set UART-pennen vliegen
Gerelateerde link:
LoRaWAN Gegevensblad (LoRaWAN)
EasyLoader
1.EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen naar de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd (momenteel is EasyLoader alleen beschikbaar voor Windows OS)
2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, verbind het M5-apparaat via de datakabel met de computer, selecteer de poortparameters en klik op "Branden" om te beginnen met branden.
3.De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt gebrand. Klik hier om de zelfstudie over de installatie van het stuurprogramma te bekijken
Voorbeeld
for IDE
Dit is een voorbeeld van p2p LoRaWAN-modulescommunicatie. Verwijzing naar 3.6 Point to Point-communicatie met LoRa van LoRaWAN Gebruikershandleiding.
Functie: Druk op knop B om 433 MHz in te stellen als LoRaWAN-werkfrequentie en verzend "Hallo wereld"; Druk op knop C om 868MHz in te stellen als LoRaWAN-werkfrequentie en verzend "Hallo wereld"; Druk op knop A om het scherm te wissen.
Opmerking: Voordat u dit programma compileert, moet u LoRaWan_for_M5Stack.rar extrahiern naar dit pad C: Gebruikers
De onderstaande code is onvolledig. Klik op om de volledige code te krijgen hier.
