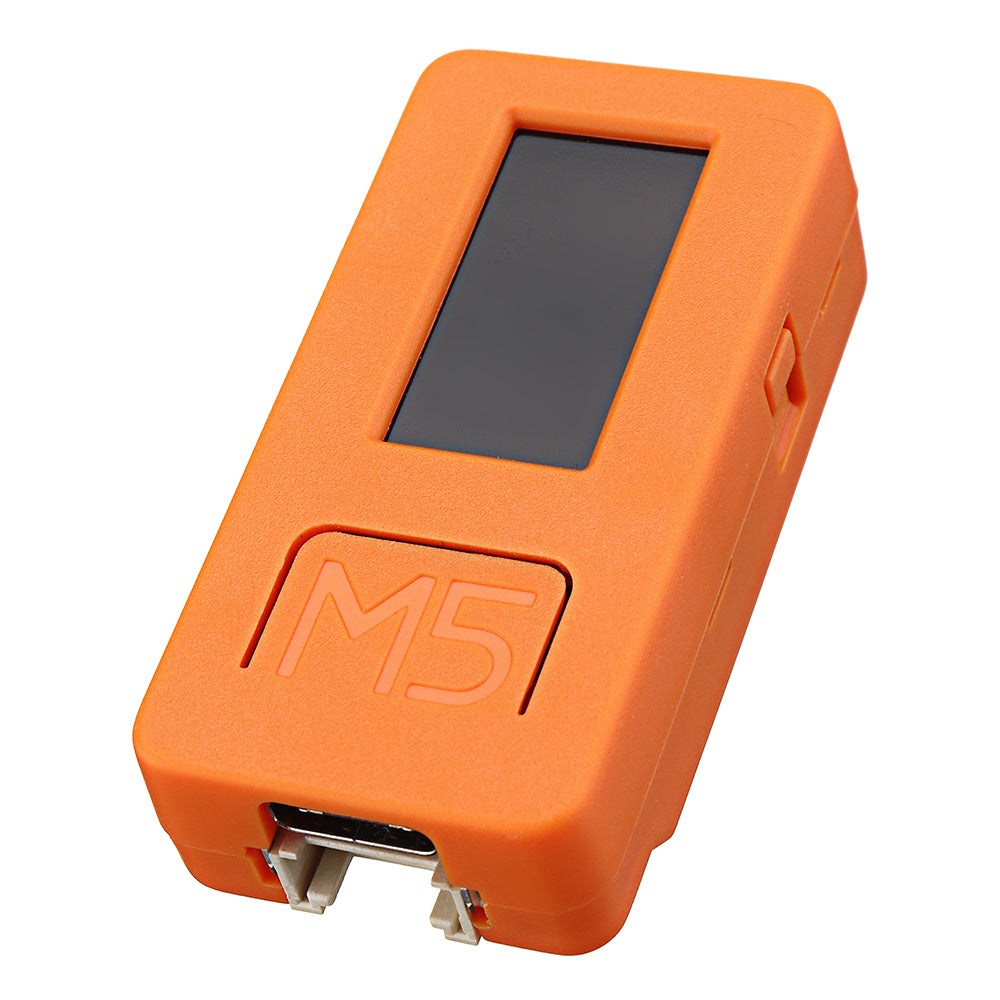

Omschrijving:
RODE LED & IR Zender & KNOP A & BUTTON B

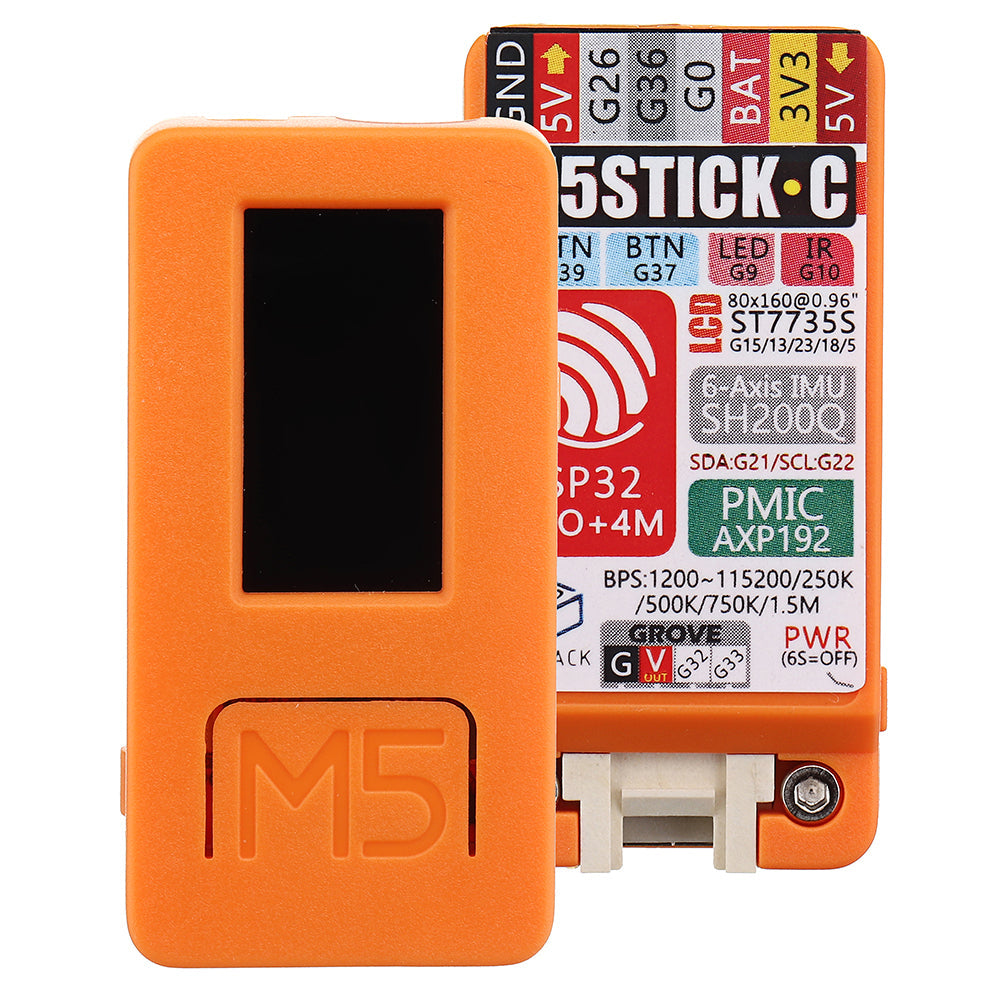

| ESP32 | GPIO10 | GPIO9 | GPIO37 | GPIO39 |
| RODE LED | LED-pincode | |||
| IR Zender | Zender Pin | |||
| Knop A | Knop pin | |||
| Knop B | Knop pin |
TFT LCD
Driver IC:ST7735S
Resolutie: 80 * 160
| ESP32 | GPIO15 | GPIO13 | GPIO23 | GPIO18 | GPIO5 |
| TFT LCD | TFT_MOSI | TFT_CLK | TFT_DC | TFT_RST | TFT_CS |
GROVE PORT
| ESP32 | GPIO33 | GPIO32 | 5V | GND |
| GROVE-poort | SCL | SDA | 5V | GND |
MIC (SPM1423)
| ESP32 | GPIO0 | GPIO34 |
| Microfoon | SCL | SDA |
6- houdingssensor (MPU6886) & energiebeheer IC (AXP192)
| ESP32 | GPIO22 | GPIO21 |
| 6-houdingssensor | SCL | SDA |
| stroombeheer IC | SCL | SDA |
data papier
Voorbeeld
Vergelijking tussen verschillende ontwikkelingskits van M5
Omschrijving:
Hoed SPK is een M5StickC compatibele luidspreker, geïntegreerde PAM8303 versterker (3-kanaals single-type D-eindversterker), hoge PSRR en differentiële ingangen elimineren ruis en rf-interferentie, en heeft dus de kenmerken van eenvoudige functies en een hoge geluidsweergave.
Producteigenschap:
- Ultra-lage EMI-interferentie, 20dB beter dan FCC klasse B-standaard bij 300 MHz
- Spanning 5 volt voeding, met 4 Ω belastingsvermogen 3 w, 10% van de totale harmonische vervorming.
- Ultra-low noise zonder input
- Vermogen: 2,8V - 5,5V
- Sneltoetsbescherming.
Omschrijving:

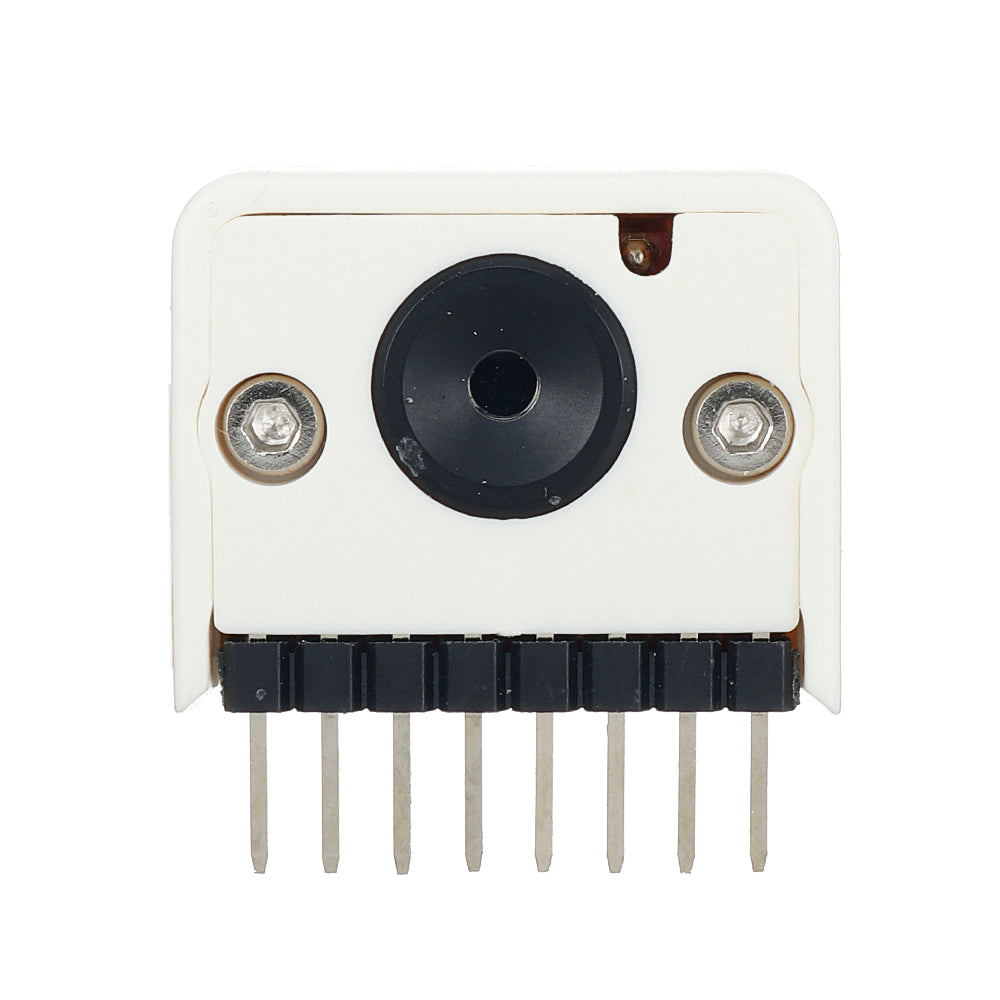

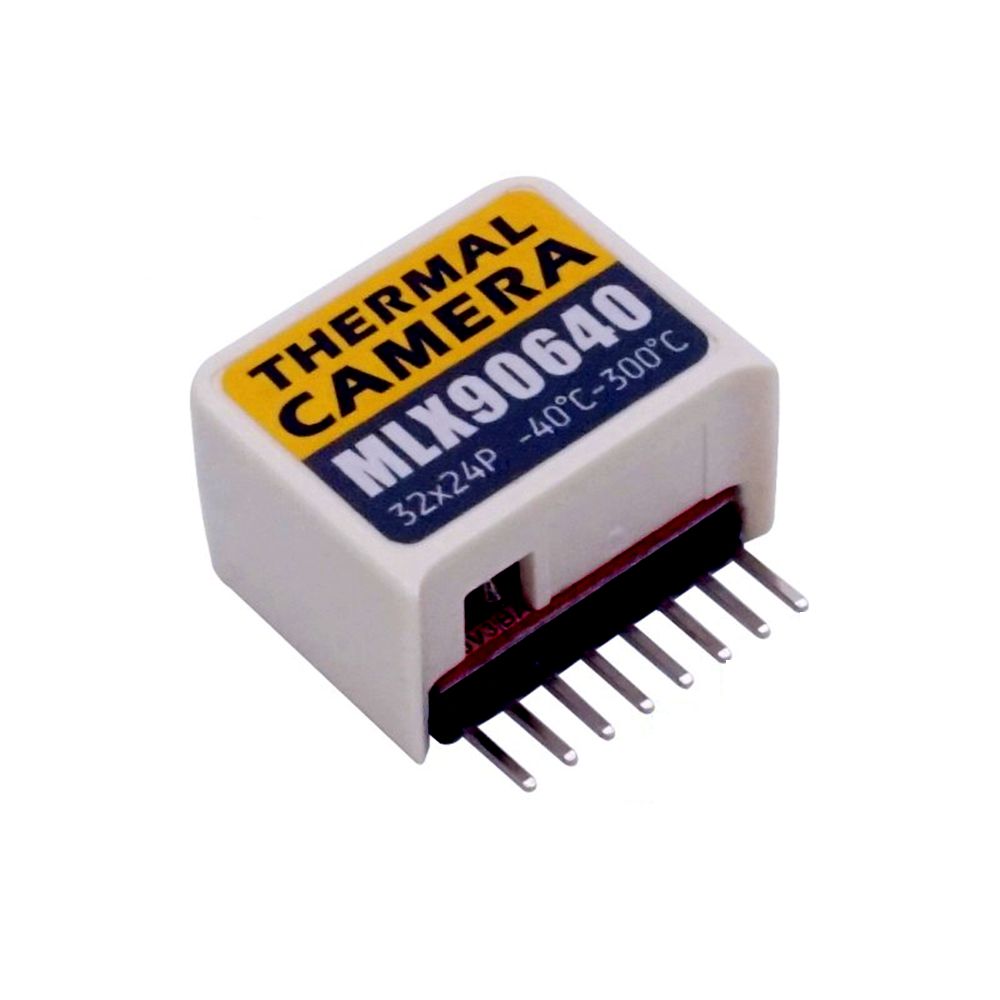

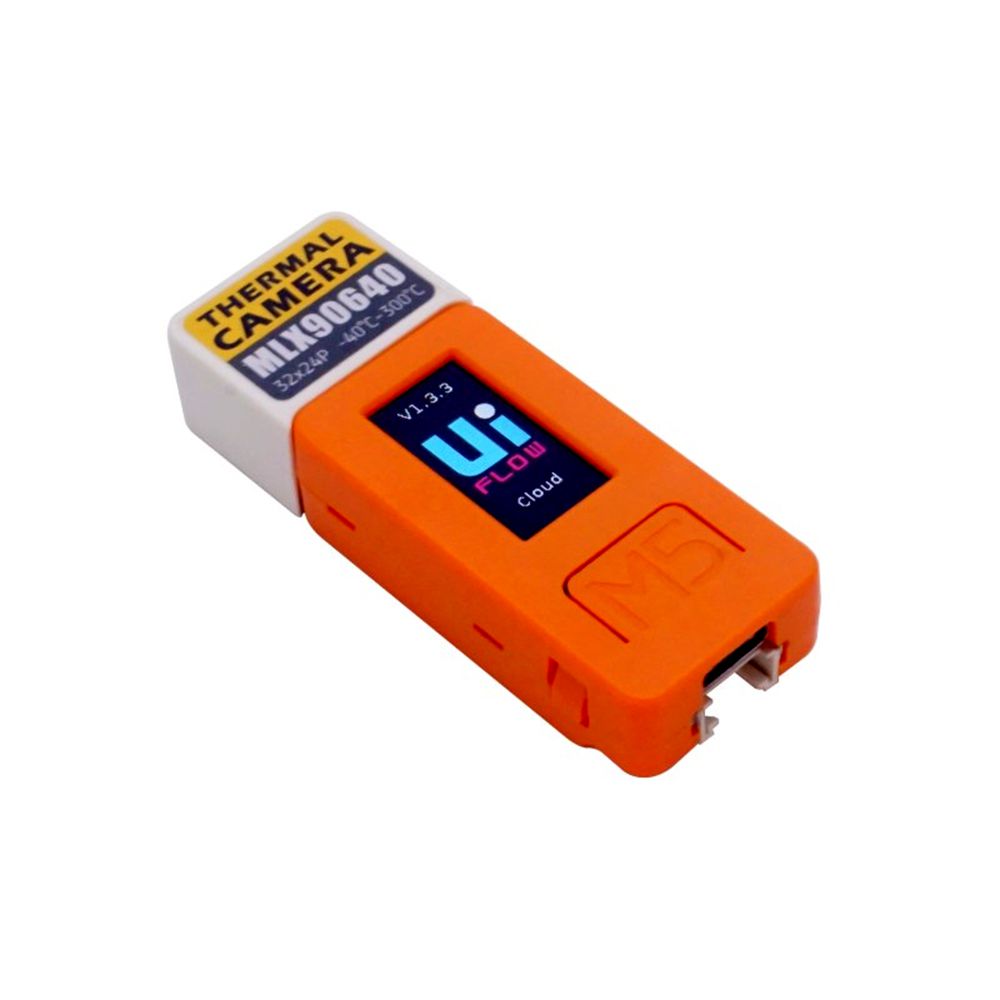

THERMISCHE HOED is een M5StickC-compatibele thermische camera. Hetzelfde als M5Unit THERMAL, deze stickc HAT-module integreert MLX90640 die kan worden gebruikt om de oppervlaktetemperatuur van een object te meten en een thermografisch beeld te vormen door een temperatuurgradiënt bestaande uit verschillende oppervlaktetemperaturen. Nu het een cover van stickc HAT heeft, kun je vrijwel alle implementaties verplaatsen naar een stickc-gebaseerde controller, uitgerust met kleine, goedkope en zeer productieve producten.
De MLX90640 infrarood (IR) sensorarray combineert een hoge resolutie en betrouwbare werking in ruwe omgevingen, wat een kosteneffectief alternatief biedt voor duurdere high-end warmtebeeldcamera's. In tegenstelling tot het geval van een microbolometer, hoeft de sensor niet vaak opnieuw te worden gekalibreerd, wat zorgt voor continue bewaking en lagere systeemkosten.
De optie Field of view (FoV) omvat een standaard 55 ° x 35 ° -versie en een groothoekversie van 110 ° x 75 °. Deze eenheid is 110 ° x 75 ° FoV, ook bekend als het BAA-pakket.
Maak verbinding met M5StickC via GOIO 0/26 (I2C toevoegen: 0x33).
Producteigenschappen:
- M5StickC compatibel
- Bedrijfsspanning: 3V ~ 3.6V
- Stroomverbruik: 23mA
- Gezichtsveld: 55 ° x35 °
- Meting: -40 ° C ~ 300 ° C
- Resolutie: ± 1,5 ° C
- Vernieuwingsfrequentie: 0,5Hz-64Hz
- Bedrijfstemperatuur: -40 ° C ~ 85 ° C

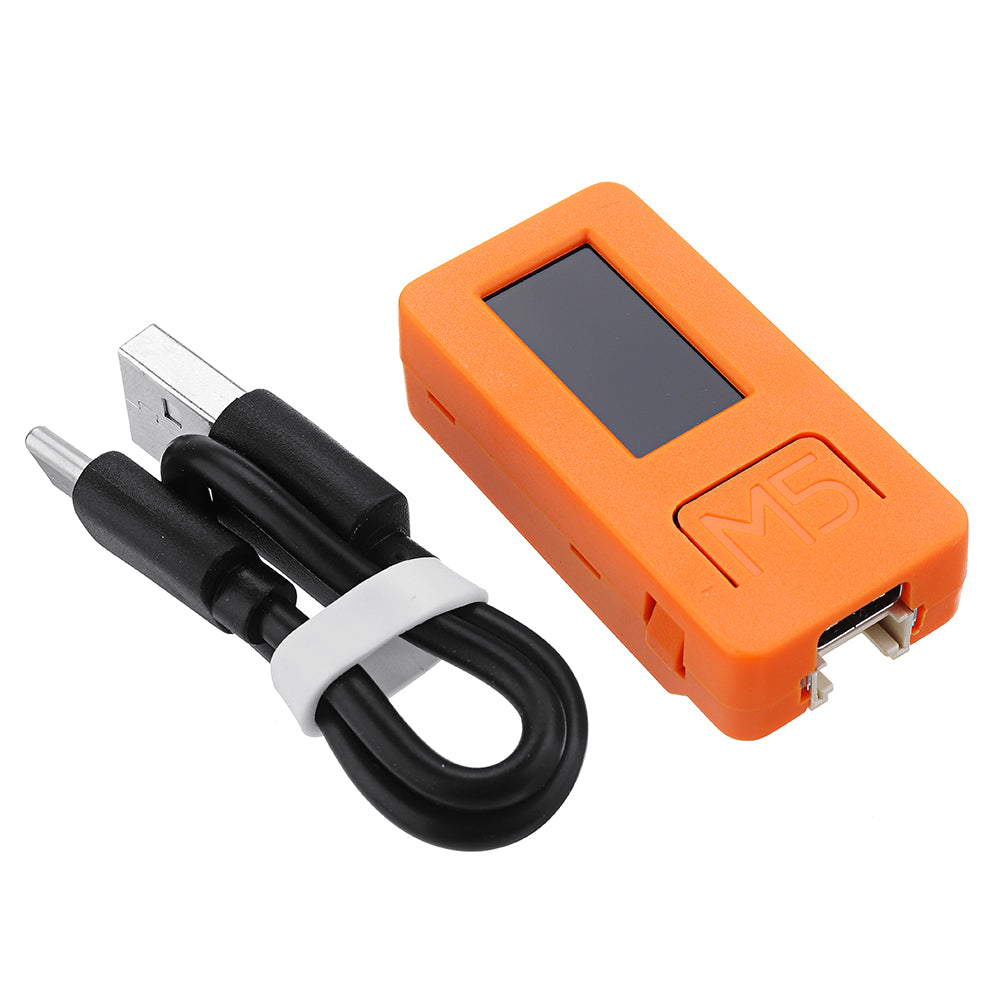

Pakket inbegrepen:
1 x M5StickC
1 x USB Type-C-kabel
1 x SPK-hoed
1 x THERMISCHE CAMERA HOED
