Beschrijving:

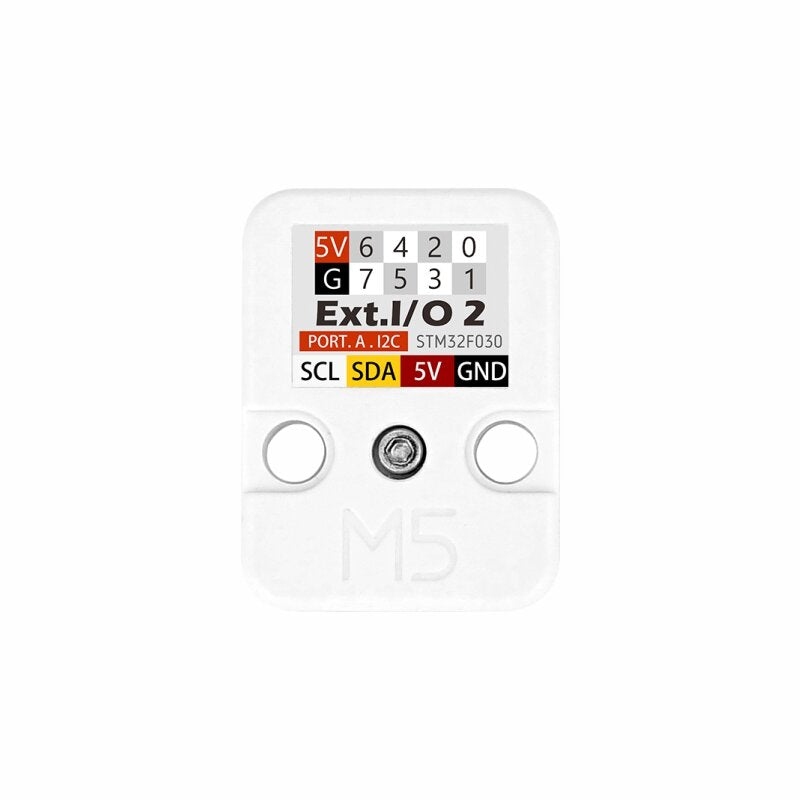

IEXT.IO2 is een IO-uitbreidingseenheid, gebaseerd op de STM32F030-hoofdcontroller, die een I2C-communicatie-interface gebruikt en 8 IO-uitbreidingen biedt. Elke IO ondersteunt onafhankelijke configuratie van digitale I/O, ADC, SERVO-besturing, RGB LED-besturingsmodi. Ondersteunt configuratie van apparaat I2C-adres, wat betekent dat gebruikers meerdere EXT.IO2-EENHEDEN op dezelfde I2C-BUS kunnen koppelen om meer IO-bronnen uit te breiden. Geschikt voor meervoudige digitale/analoge signaalacquisitie, met verlichting/servobesturingstoepassingen.
| Specificatie | Parameters: |
| MCU | STM32F030 |
| I2C-adres | 0x45 (standaard) |
| Aantal IO-extensies | 8 |

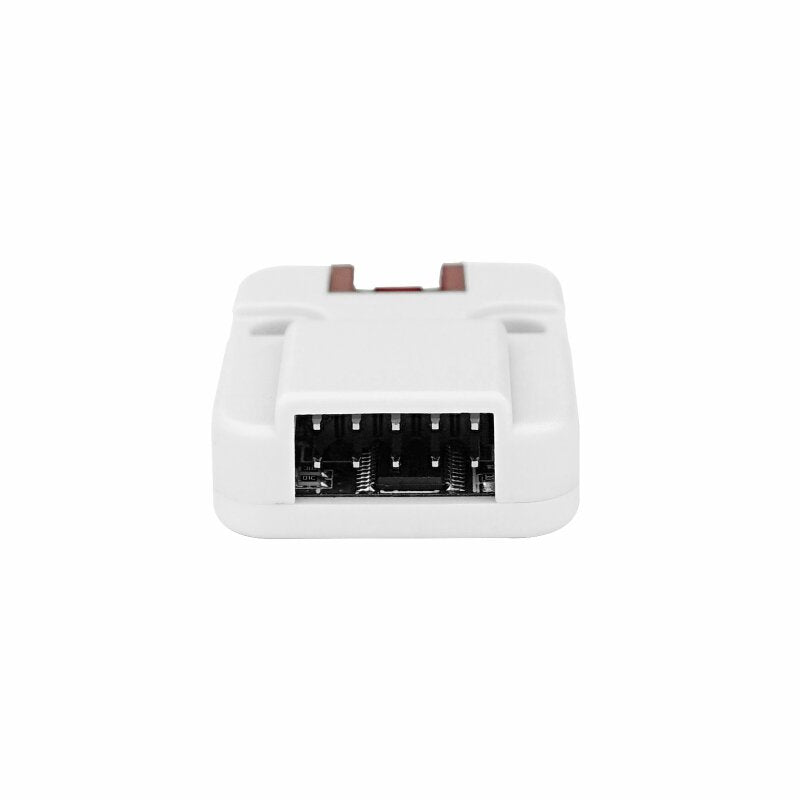

| PIN-afstand IO-interface | 2.54mm |
| IOS-ondersteuningsmodus | Digitale invoer/uitvoer, ADC, SERVO-besturing, RGB LED-besturing |
| Ondersteuning voor IO-invoer/uitvoerniveau | 3.3V |
| Netto gewicht | 5g |
| Bruto gewicht | 13g |
| Product grootte | 32*24*11mm |
| Pakketgrootte | 93*138mm |
Functies:
8-kanaals input en output uitbreiding.
Digitale I/O
ADC-ingang
SERVO-besturing (PWM)
RGB LED-bediening
I2C communicatie-interface:
Ondersteunt configuratie van I2C adres:
Toepassingen:
IO-uitbreiding
Servobesturing
Meerdere lichtregeling
Meerdere analoge signaalacquisitie
Pakket Inbegrepen:
1 x EXT.IO2 EENHEID

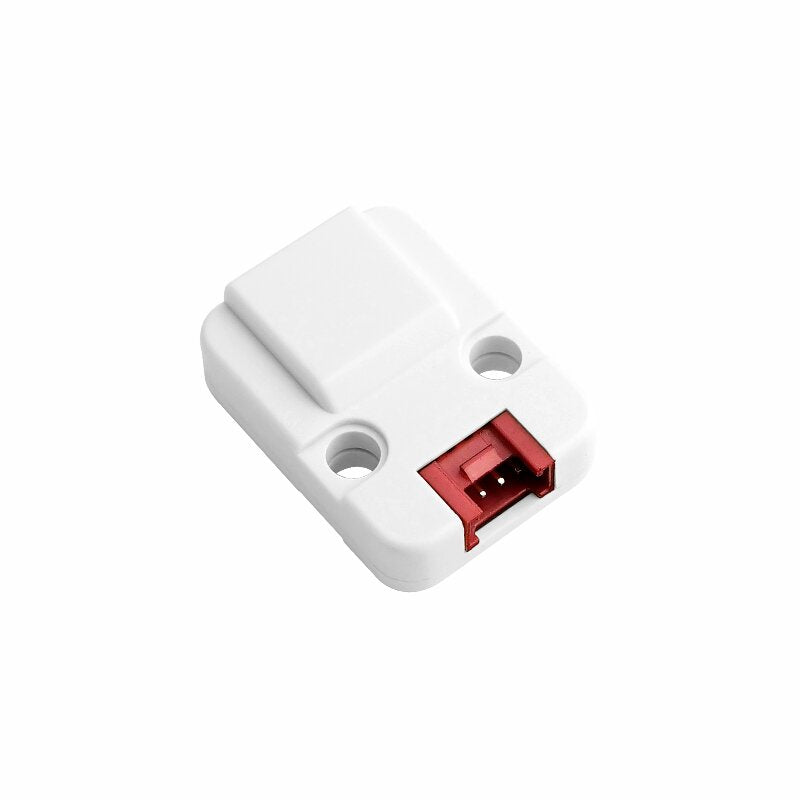

1 x HY2.0-4P-kabel
