Beschrijving:

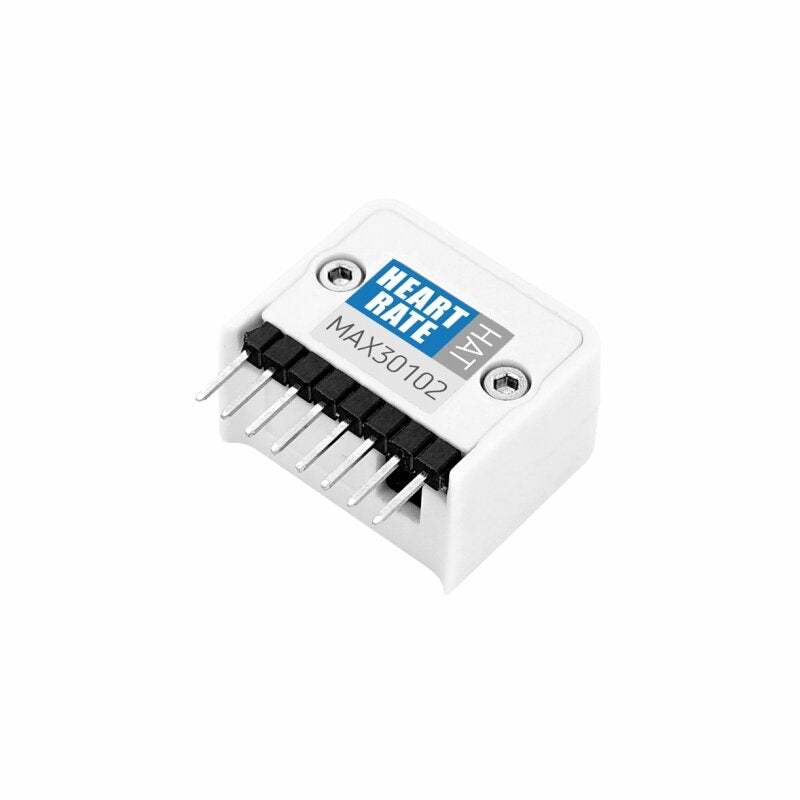

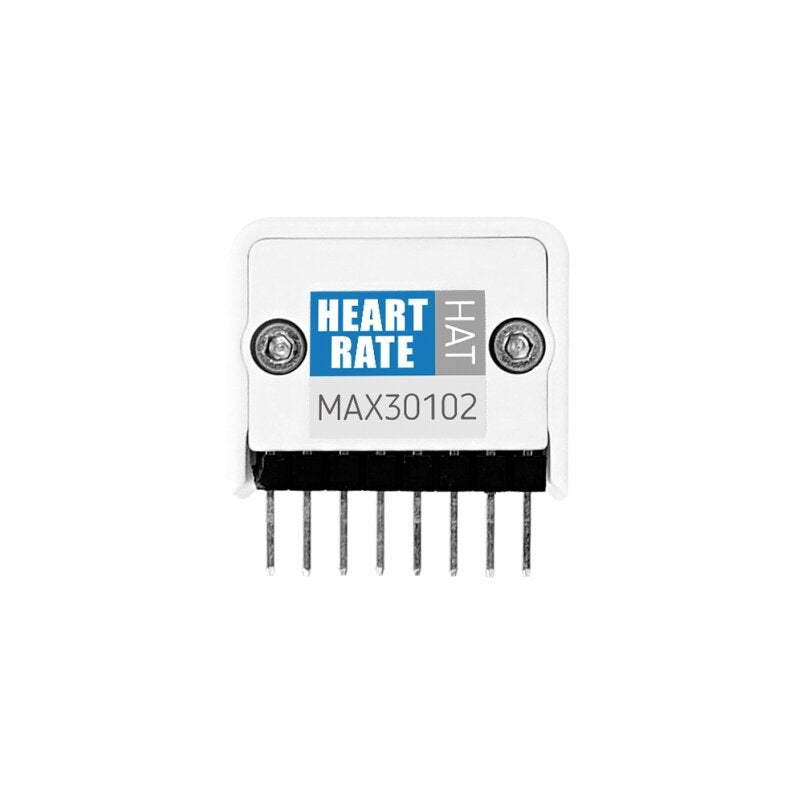

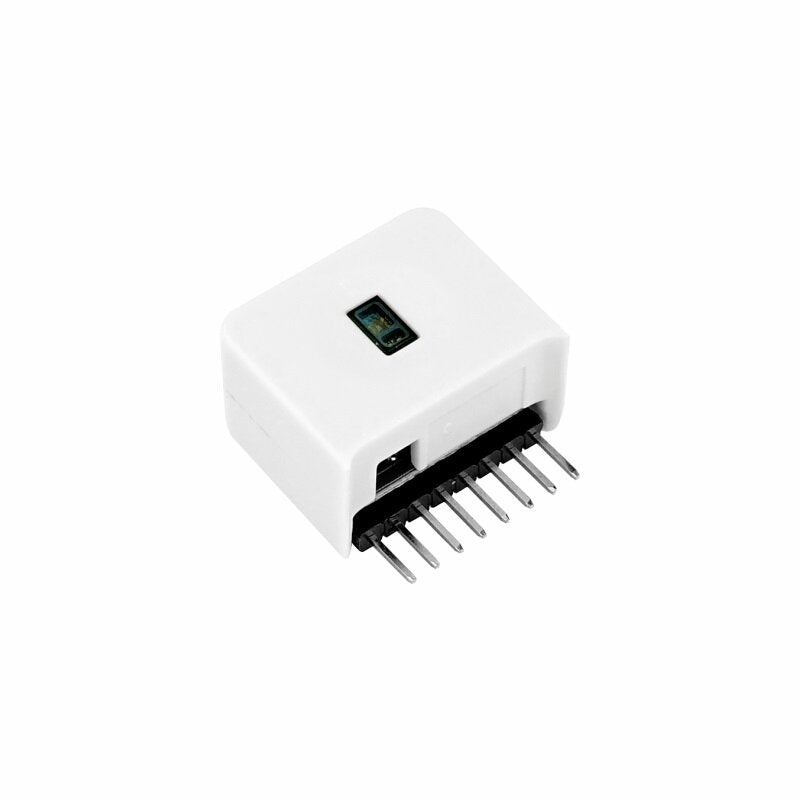

HEART RATE HAT is een hartslagsensor voor zuurstof in het bloed. Integreer MAX30102 om een complete pulsoximeter en hartslagsensorsysteemoplossing te bieden. Dit is een niet-aansluitbare hartslagsensor voor zuurstof in het bloed. De sensor maakt gebruik van I2C communicatie-interface, integreert intern infrarood licht-emitterende diodes, optische componenten en geluidsarme elektronische apparatuur. Een bepaalde mate van onderdrukking van omgevingslicht kan de meetresultaten nauwkeuriger maken.
Instructies: Nadat het programma loopt, plaatst u uw vinger op het testgebied met een stabiele en vaste druk.
Producteigenschappen:
Hartslagmeter en pulsoximetersensor
LED reflecterende oplossing
Geïntegreerd beschermend glas, stevige en duurzame prestaties
Programmeerbare bemonsteringsfrequentie en LED-stroom
Snelle gegevensuitvoer:
Hoge bemonsteringsfrequentie
Sterke elasticiteit van bewegingsartefacten
Hoge signaal-ruisverhouding
Specificatie:

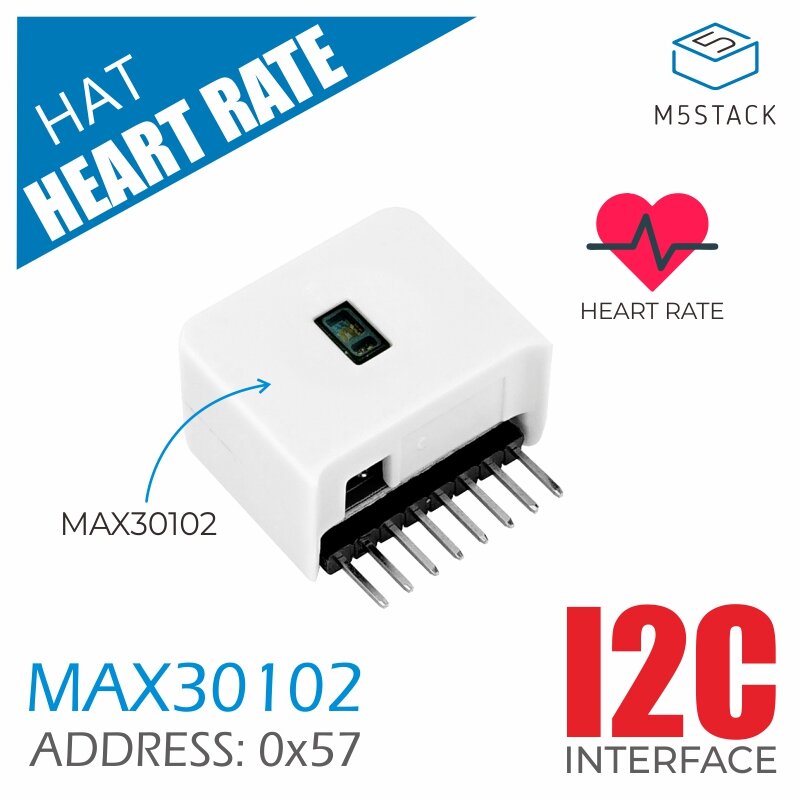

Sensormodel: MAX30102
Communicatieprotocol: I2C (0x57)
Bedrijfsspanning: 3.3V
Netto gewicht: 5.1g
Bruto gewicht: 12.7g
Productgrootte: 25 * 24 * 14 mm14
Pakketgrootte: 40 * 40 * 30 mm;
Materiaal behuizing: kunststof (pc)

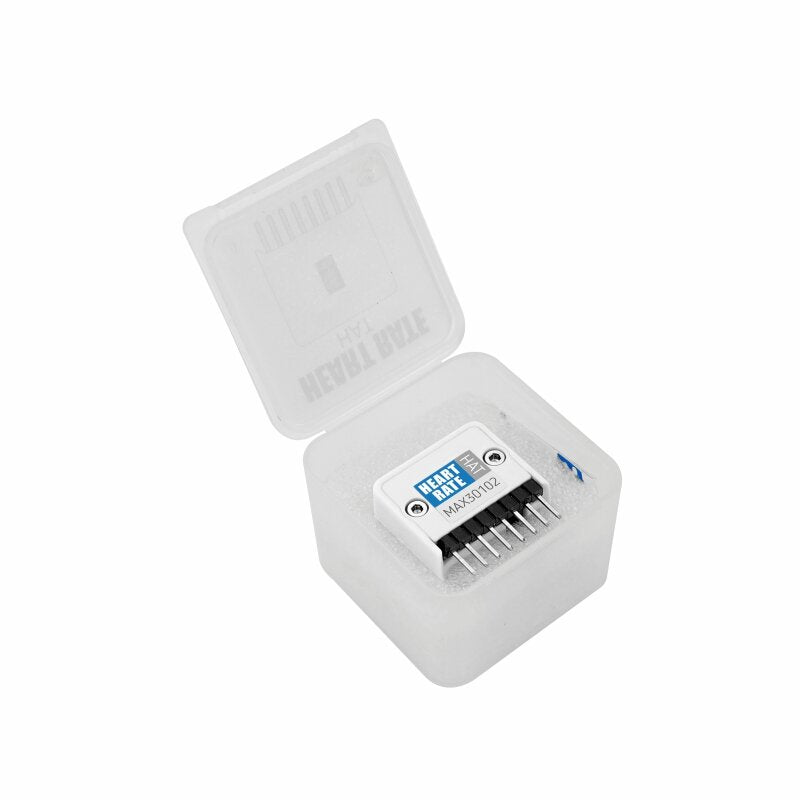

Pakket inbegrepen:
1 x HARTSLAGHOED
1 x dubbelzijdige tape
Toepassingen:
Draagbaar apparaat
Hartslag bloed zuurstof collector
Smart Medical
PinMap:
|
M5StickC |
GPIO26 |
GPIO0 |
3.3V |
GND |
|
HARTSLAG HOED |
SCL |
SDA |
3.3V |
GND |
Schematisch:
Gerelateerde link:
Voorbeeld:
Arduin0
