Opmerking: M5StickV biedt geen ondersteuning voor de microfoonfunctie, die wordt toegevoegd aan de komende Wifi-versie M5StickV +.
Omschrijving:
Omschrijving:
1. M5Stack lanceerde onlangs de nieuwe AIOT (AI + IOT) camera aangedreven door Kendryte K210 -een edge computing-systeem-op-chip (SoC) met dual-core 64-bits RISC-V CPU en geavanceerde neurale netwerkprocessor.
2. M5stick-V AI Camera is uitgerust met de integratie met machine vision-mogelijkheden, met de onbewerkte acceptatie tot AI Visioning met hoge energie-efficiëntie en lage kosten. We hebben samengewerkt met Sipeed, mits de MicroPython-omgeving het programmeren op de M5stick-V eenvoudiger maakt.
3.De module wordt geleverd met de OmniVision OV7740-sensor, met behulp van de OmniPixel®3-HS-technologie, die een eersteklas gevoeligheid voor weinig licht biedt, waardoor deze ideaal is voor machinevisie. Naast een OV7740-sensor biedt de M5stick-V meer hardwarebronnen, zoals een luidspreker met ingebouwde I2S Class-D DAC, IPS-scherm, 6-assig IMU, Li-po-batterij van 200 mAh en meer.
Kenmerken:
Dual-core 64-bit RISC-V RV64IMAFDC (RV64GC) CPU / 400Mhz (normaal)
Dual Independent Double FPU
8MiB 64-bits breedte On-Chip SRAM
Neurale netwerkprocessor (KPU) / 0.8Tops
Veldprogrammeerbare IO-array (FPIOA)
Dual hardware 512-punts 16bit complexe FFT
SPI, I2C, UART, I2S, RTC, PWM, timerondersteuning
AES, SHA256 Accelerator
Direct Memory Access Controller (DMAC)
Ondersteuning voor Micropython
Ondersteuning voor firmware-encryptie

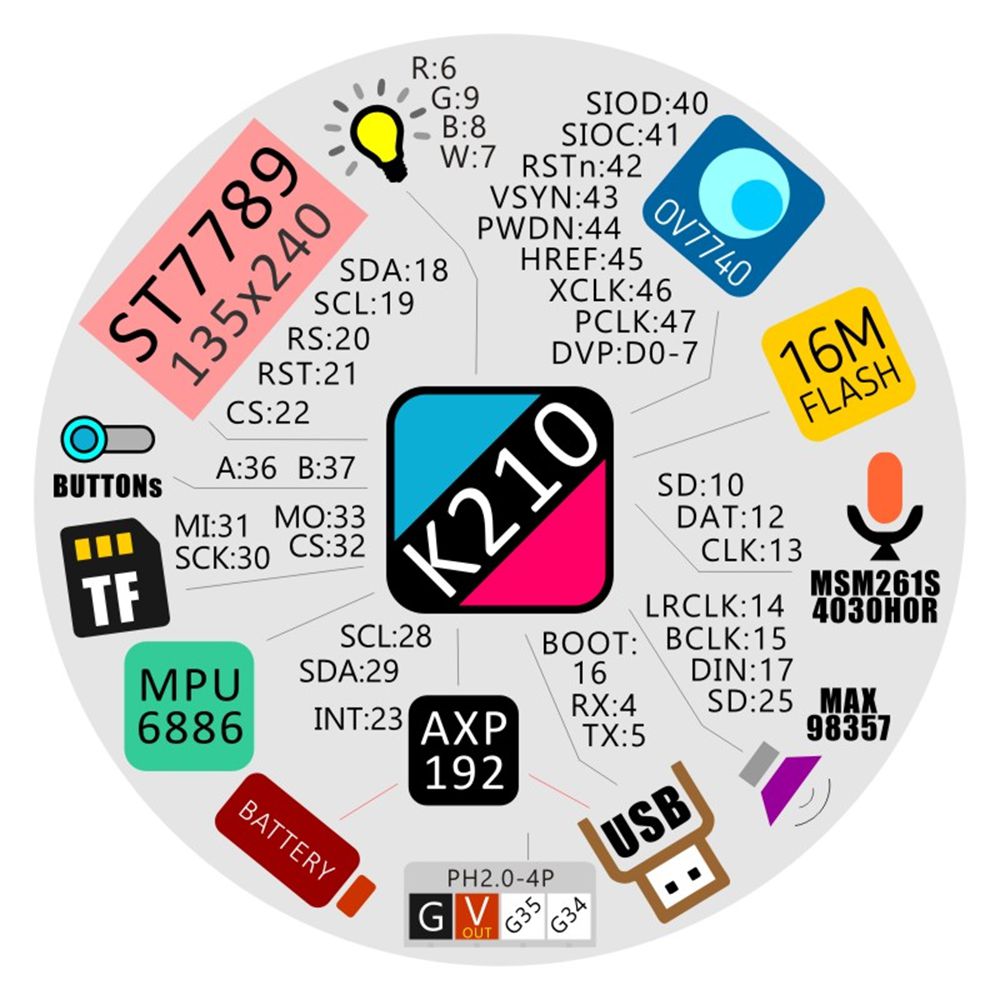

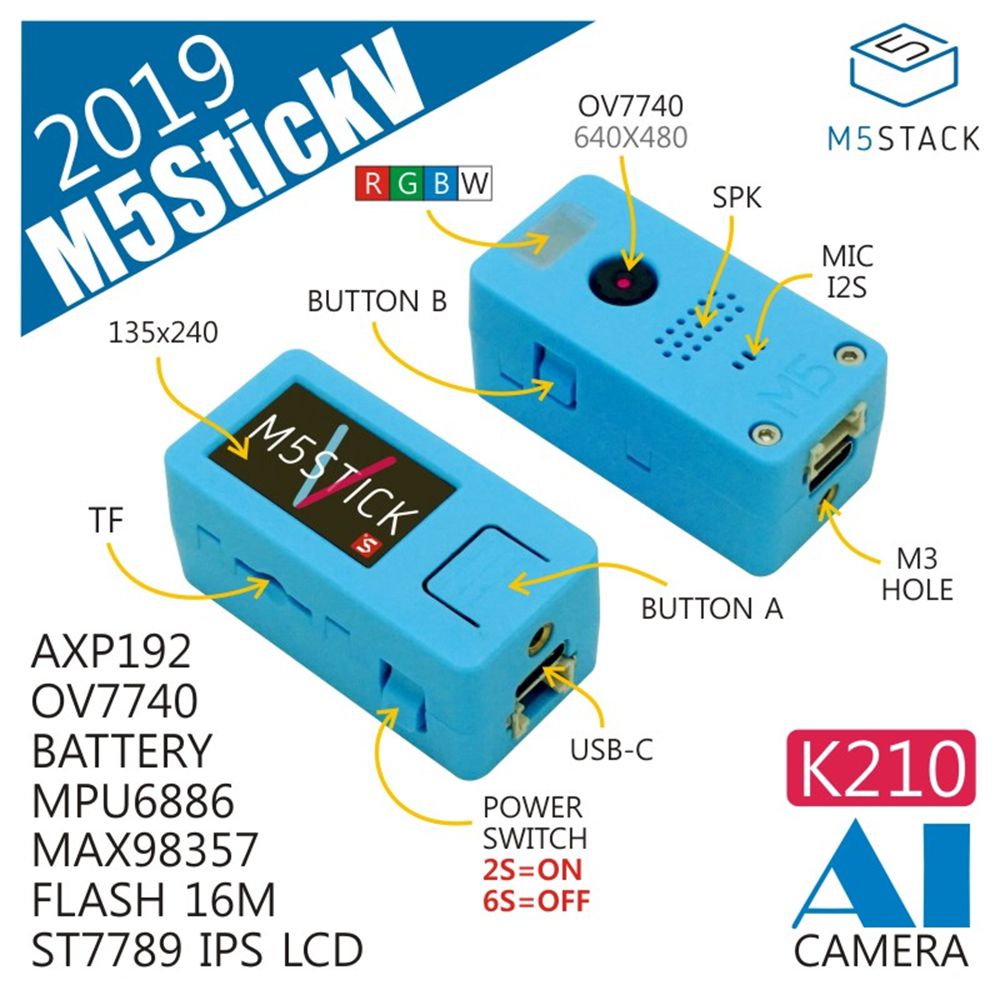

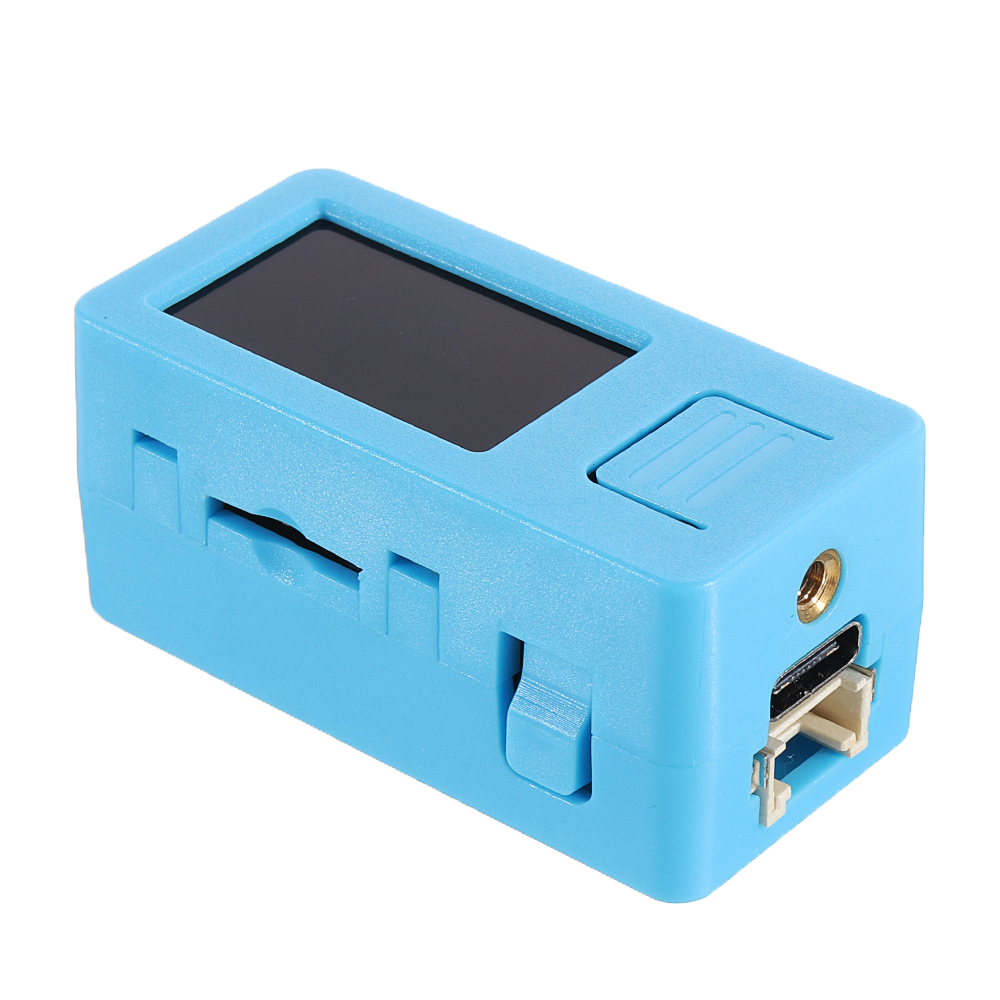

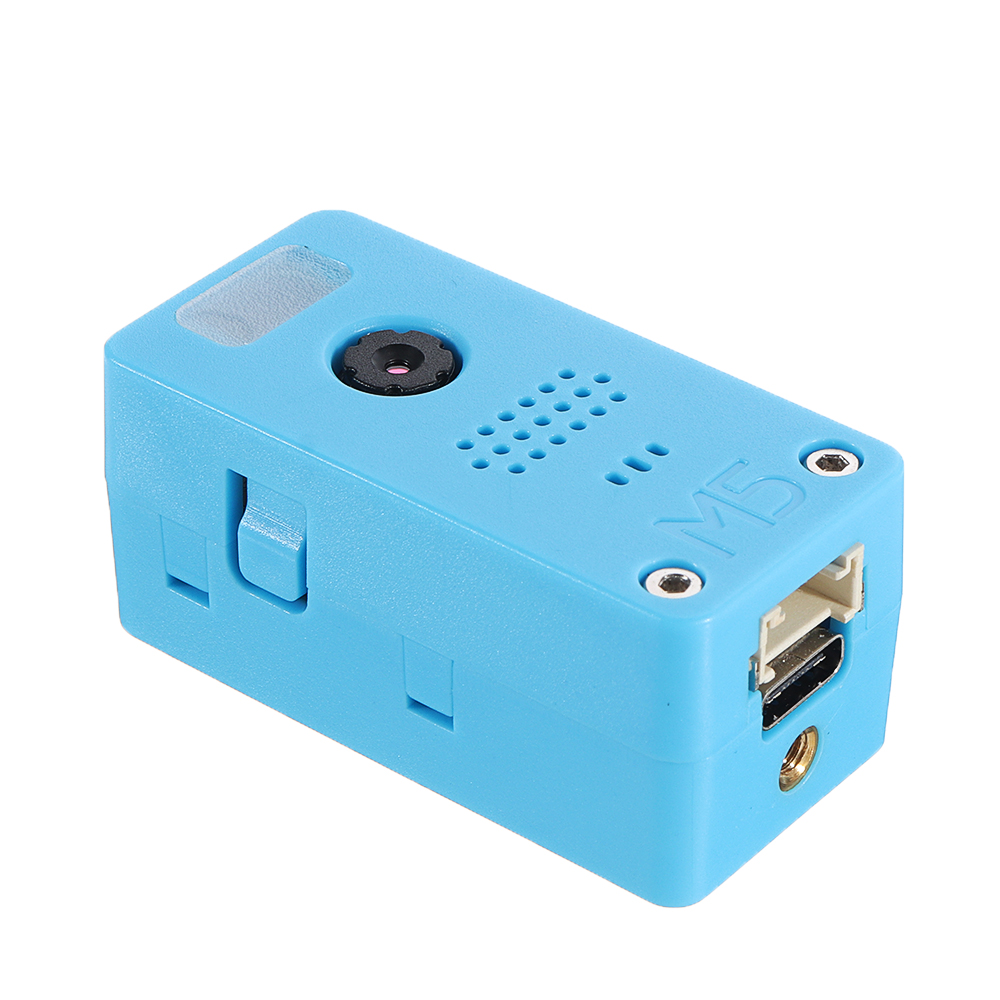

On-board hardwarebronnen:
- Flash: 16M.
- TFT: ST7789. 135 * 240 IPS 1.14 SPI
- Camera: OV7740
- PCM: MAX98357
-PMIC: AXP192
- Knop: voorkant en zijkant.
-Batterij: 200mAh.
- Indicatielampje: RGBW.
-Externe opslag: TF-kaart / Micro SD
-Gy ro: MPU6886.
-Interface: CONNEXT
FUNCTIONELE BESCHRIJVING:
1.1 KENDRYTE K210
De Kendryte K210 is een systeem-op-chip (SoC) dat machine vision integreert. Het gebruik van TSMC's ultra-low-power 28-nm geavanceerde proces met dualcore 64-bit processors voor betere energie-efficiëntie, stabiliteit en betrouwbaarheid. De SoC streeft naar "nuldrempel" ontwikkeling en om in de producten van de gebruiker in de kortst mogelijke tijd inzetbaar te zijn, waardoor het product kunstmatige intelligentie krijgt
Machine visie
Verbeterde verwerkingssnelheid en nauwkeurigheid van het lage vermogen
KPU krachtige Convolutional Neural Network (CNN) hardwareversneller
Geavanceerde TSMC 28nm-proces, temperatuurbereik -40 ° C tot 125 ° C
Ondersteuning voor firmware-encryptie
Unieke programmeerbare IO-array maximaliseert ontwerpflexibiliteit
Laag voltage, lager energieverbruik vergeleken met andere systemen met dezelfde verwerkingskracht
3.3V / 1.8V dual voltage IO-ondersteuning elimineert de noodzaak voor niveauverschuivers
1.1.1 CPU
De chip bevat een hoogwaardige, laag vermogen RISC-V ISA-gebaseerde dual-core 64-bit CPU met de volgende kenmerken:
Kerntelling: Dual-coreprocessor
Bitbreedte: 64-bits CPU 400 MHz
Frequentie: 400 MHz
ISA-uitbreidingen: IMAFDC
FPU: Dubbel
Platform onderbreekt: PLIC
Lokale onderbrekingen: CLINT
I-Cache: 32 KBi x 2
D-Cache: 32 KBi x 2
On-Chip SRAM: 8MiB
1.2 OV7740
ondersteuning voor uitvoerformaten: RAW RGB en YUV
ondersteuning voor beeldformaten: VGA, QVGA, CIF en elke grootte kleiner
ondersteuning voor black sun-annulering
ondersteuning voor interne en externe framesynchronisatie
standaard SCCB seriële interface
digitale videopoort (DVP) parallelle uitgangsinterface
ingebed eenmalig programmeerbaar (OTP) geheugen
fasedetectielus op de chip (PLL)
ingebouwde 1,5 V-regelaar voor de kern
Geavanceerde Edge Rate Control maakt filterloze klasse D-uitgangen mogelijk
77dB PSRR op 1kHz
Lage gevoeligheid voor RF-signalen verwerpt TDMA-ruis van GSM-radio's
Uitgebreide Click-and-Po p-reductiecircuits
1.2.1 SPECIFICATIE
matrixgrootte: 656 x 488
voeding: - kern: 1,5 VDC ± 5% - analoog: 3,3 V ± 5% - I / O: 1,7 ~ 3,47 V
temperatuur Oppervlakte: - werkend: -30 ° C tot 70 ° C - stabiel beeld: 0 ° C tot 50 ° C
uitvoerformaat: - 8- / 10-bits onbewerkte RGB-gegevens - 8-bits YUV
lensmaat: 1/5 "
ingangsklokfrequentie: 6 ~ 27 MHz
maximale beeldoverdrachtsnelheid: VGA (640x480): 60 fps - QVGA (320 x 240): 120 fp
gevoeligheid: 6800 mV / (Lux-sec)
maximale belichtingstijd: 502 x tROW
pixelgrootte: 4,2 μm x 4,2 μm
afbeeldingsgebied: 2755,2 μm x 2049,6 μm
pakket / matrijsafmetingen: - CSP3: 4185 μm x 4345 μm - COB: 4200 μm x 4360 μm
1.3 MAX98357
Enkele toevoerbediening (2,5V tot 5,5V).
3,2 W Uitgangsvermogen in 4Ω bij 5V
2.4mA ruststroom
92% rendement (RL = 8Ω, POUT = 1W)
22.8μVRMS Uitgangsruis (AV = 15dB)
Laag 0,013% THD + N bij 1 kHz
Geen MCLK vereist
Sample-snelheden van 8 kHz tot 96 kHz
Ondersteunt de uitvoer links, rechts of (links / 2 + rechts / 2)
Geavanceerde Edge Rate Control maakt filterloze klasse D-uitgangen mogelijk
77dB PSRR op 1kHz
Lage gevoeligheid voor RF-signalen verwerpt TDMA-ruis van GSM-radio's
Uitgebreide Click-and-Po p-reductiecircuits
1.4 AXP192
Bedrijfsspanning: 2.9V6.3V (AMR: -0.3V15V)
Configureerbaar Intelligent Power Select-systeem
Stroom- en spanningslimiet van adaptieve USB- of AC-adapteringang
De weerstand van inter
1.5 MPU6886
1.5.1 FUNCTIES VAN GY RO SCOPE
De drieassige MEMS-gy-roscoop in de MPU-6886 omvat een breed scala aan functies:
- Digital-output X-, Y- en Z-as hoeksensoren (Gyroscopen) met een door de gebruiker programmeerbaar volledig gebied van ± 250 dps, ± 500 dps, ± 1000 dps en ± 2000 dps en geïntegreerde 16- bit-ADC's
- Digitaal programmeerbaar laagdoorlaatfilter
- Low-power Gyroscoopbediening
- In de fabriek gekalibreerde gevoeligheidsschaalfactor
- lensmaat: 1/5 "
- Zelftest
1.5.2 FUNCTIES VAN ACCELEROMETER
De drieassige MEMS-accelerometer in MPU-6886 biedt een breed scala aan functies:
- Digitale output X-, Y- en Z-as accelerometer met een programmeerbaar volledig schaaloppervlak van ± 2 g, ± 4 g, ± 8 g en ± 16 g en geïntegreerde 16-bit ADC's
- Door de gebruiker programmeerbare interrupts
- Wake-on-motion-interrupt voor een laag vermogen van de toepassingsprocessor
- Zelftest
1.6. NOG EEN HARDWARES
- Flash: 16M.
- TFT: ST7789. 135 * 240 IPS 1.14 SPI
- Knop: voorkant en zijkant.
- Batterij: 200 mAh.
- Indicatielampje: RGBW.
- Externe opslag: TF-kaart / Micro SD
- Gy ro: MPU6886.
- Interface: VERBINDING.
Toepassingen / Wat kan M5Stick-V doen?

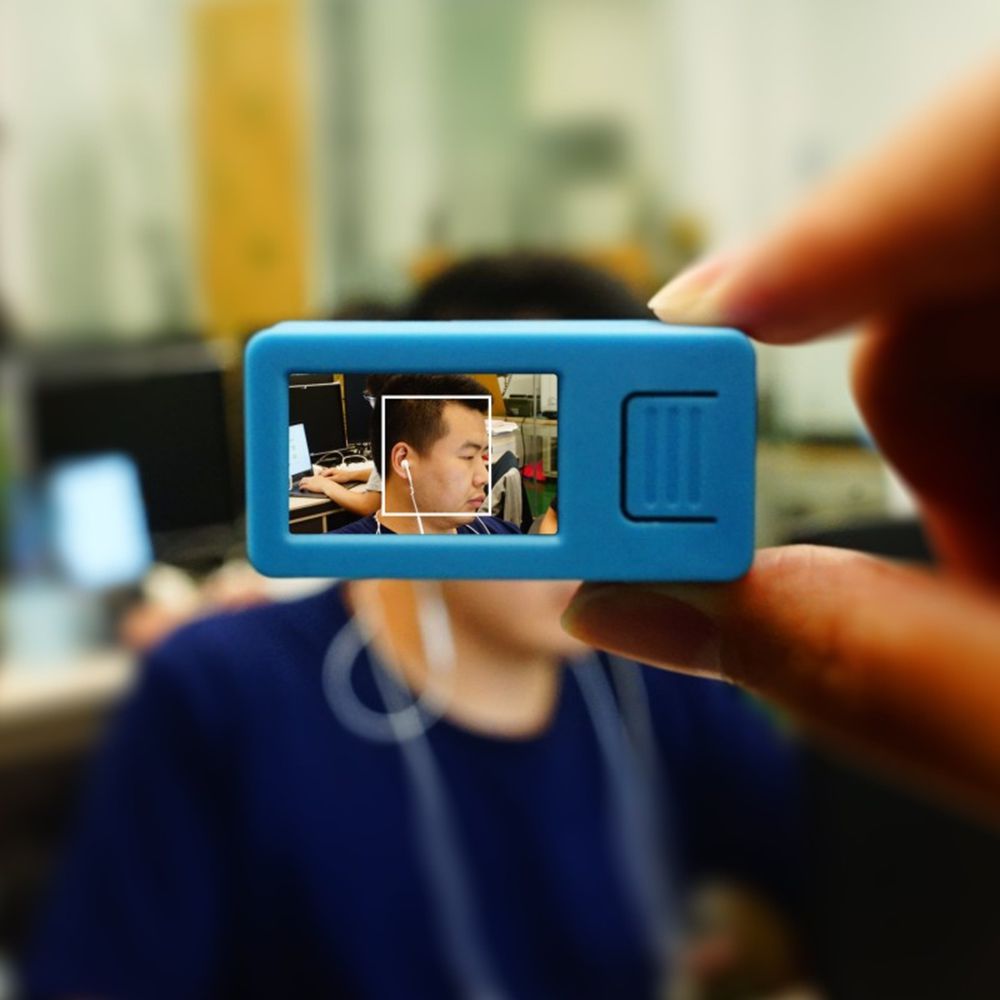

- Gezichtsherkenning / detectie
- Objectdetectie / classificatie
- Verkrijgen van grootte en coördinaten van het doelwit in realtime
- Verkrijgen van het type gedetecteerd doel in realtime
- Vormherkenning
- Video / weergave
Pakket inbegrepen:
1 x M5Stack StickV K210 AI Camera Development Board
1 x Type-C USB-kabel
