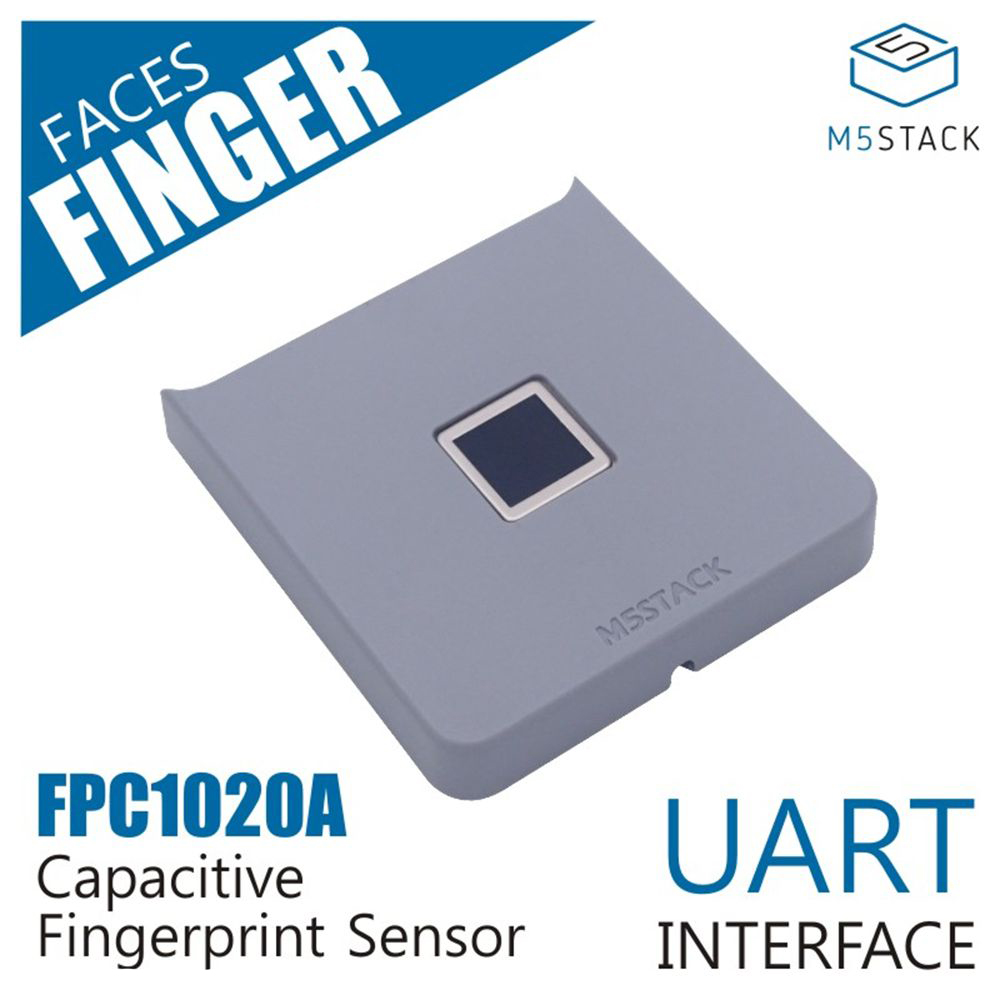

m5stack vingerafdruklezer fpc 1020a-paneel voor m5-gezichten capacitieve vingerafdruksensormodule

Omschrijving:

FACE-VINGER is een ander FACES-kit compatibel paneel, met de vingerafdrukherkenningsmodule erop. Hetzelfde als FINGER-eenheden, FACE-VINGER integreerde de FPC1020A capacitieve vingerafdrukherkenningsmodule en chip voor vingerafdrukherkenning.
Het kan de invoer van vingerafdrukinformatie, het verwijderen van vingerafdrukken, het zoeken naar vingerafdrukken, het extraheren van functies voor meerdere personen, enzovoort identificeren. De eenheid kan ook een vergelijkingsniveau voor vingerafdrukherkenning en een ander beveiligingsniveau worden ingesteld. Met het FACES-paneel kunt u een upgradeniveau van een vingerafdrukbeheermachine met een completer en ingesloten patroon hebben.

Communicatieprotocol: UART.

Producteigenschappen:

• GEZICHTEN compatibel met bodem
• Seriële interface: UART2 (16/17)
• FPC1020A
  • Formaat voor het detecteren van formaten: 192 * 192 pixel
  • Pixelresolutie: 256 grijswaardenniveaus (8 bit)
  • De voedingsspanning VDD: typisch 1,8 V
  • TX Voedingsspanning Intern gegenereerd: <3,3 V
  • Voedingsstroombeeld: typisch ~ 5 mA
  • Aanvoer huidige slaapmodus: typisch bij detectie van vinger 10 µA
  • Leveringsstroom diepe slaap: typisch <10 µA
  • Klokfrequentie: seriële SPI-communicatie <12 MHz
  • Bedrijfstemperatuur: - 40 ... + 85 ° C
  • Opslagtemperatuur: - 40 ... + 85 ° C
  • Resolutie: 508 DPI
• Productgrootte: 58,2 mm x 54,2 mm x 10 mm
• Productgewicht: 20 g

Pakket inbegrepen:

• 1x FACES-FINGER-paneel

EasyLoader

klik om EasyLoader te downloaden

1.EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd.Momenteel is EasyLoader alleen beschikbaar voor Windows OS)

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op "Brandwond" om te beginnen met branden.

3.De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt gebrand. Klik hier om de zelfstudie over de installatie van het stuurprogramma te bekijken

Schematisch:

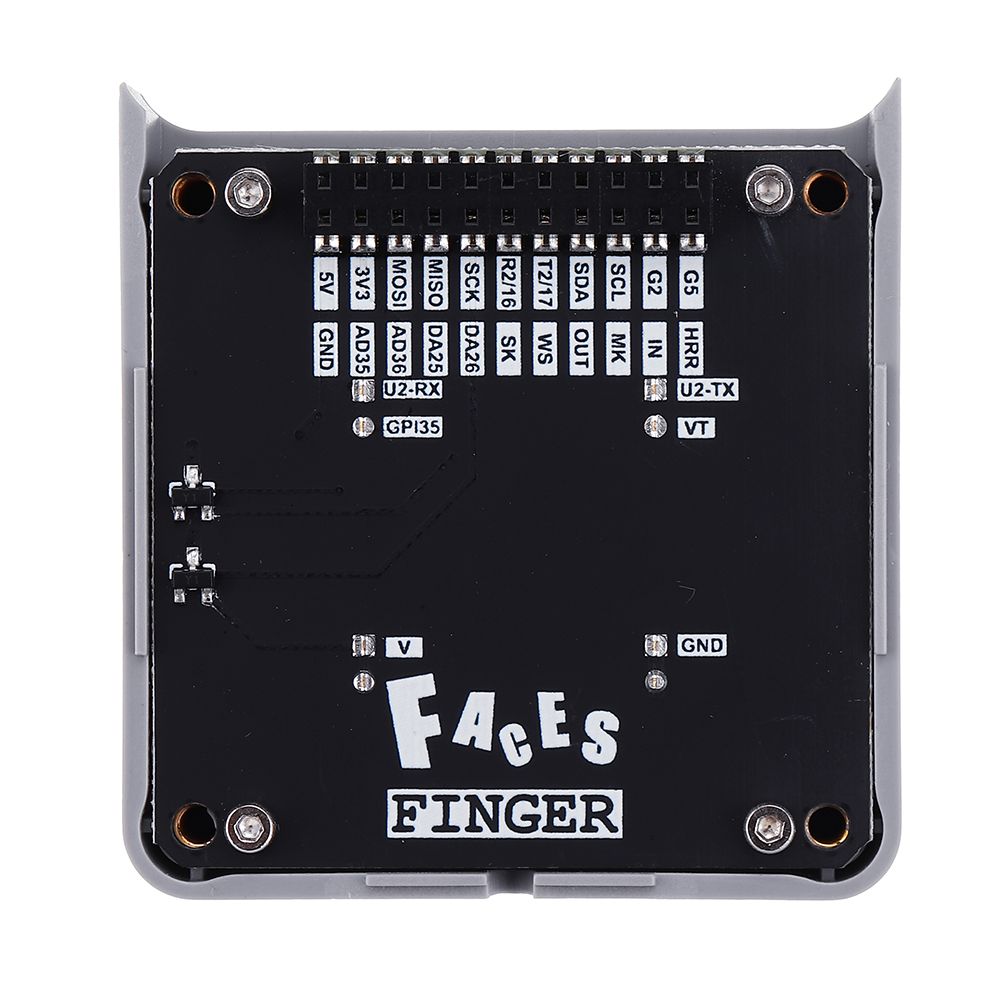

PinMap:

M5Core	U2RXD (16)	U2TXD (17)	5V	GND
VINGER-eenheid	TXD	RXD	5V	GND

Document:

• Protocol VINGER serie communicatieprotocol

• Data papier FPC1020

Toepassing:

• Tijdkaart ponsmachine
• Veiligheid

Video
