m5stack wireless lora module 868 mhz communiceer module ra-01h met prototyping area spi communicatie protoco

Beschrijving:

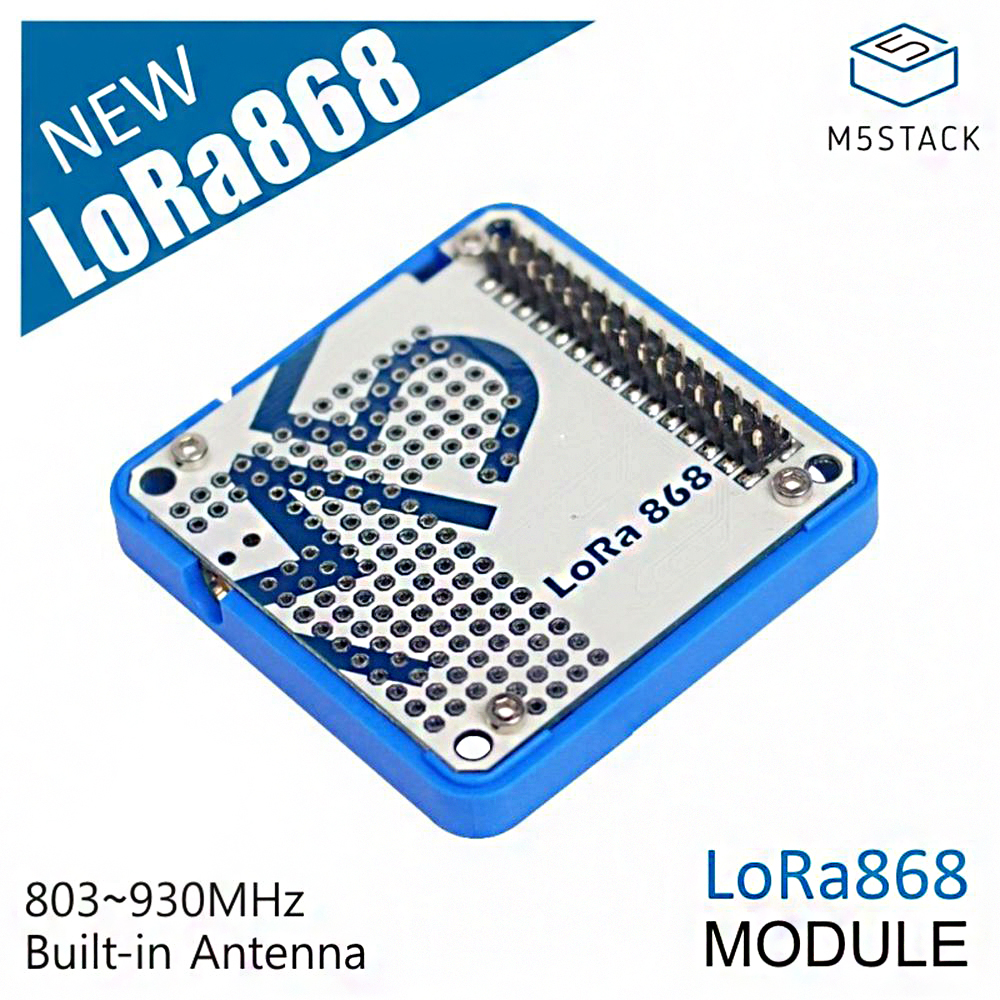

LoRa868 is geïntegreerd met de LoRa Module Ra-01H die is ontworpen en geproduceerd door Ai-Thinker. Het bord heeft wat extra ruimte over, dus we geven u een prototypinggebied dat geweldig is voor het toevoegen van uw eigen aangepaste circuit dat met de LoRa868-module werkt.

LoRa maakt langeafstandstransmissies mogelijk (meer dan 10 km in sommige gebieden) met een laag stroomverbruik. De technologie wordt gepresenteerd in twee delen: LoRa, de fysieke laag en LoRaWAN (Long Range Wide Area Network), de communicatielagen die vergelijkbaar zijn met de OSI model.

LoRa en LoRaWAN maken connectiviteit op lange afstand mogelijk voor IoT-apparaten (Internet of Things) in verschillende industriële toepassingen.

Producteigenschappen:

• LoRa-module: Ra-01H (door Ai-Thinker)
• Communicatieprotocol: SPI
• Universal Perfboard
• Werkfrequentie: 803 ~ 930 MHz
• Ondersteunt FSK, GFSK, MSK, GMSK, LoRa ™ en OOK modulatiemodi
• Ontvang gevoeligheid: laagste tot -141 dBm
• Programmeerbare bitsnelheid tot 300 Kbps

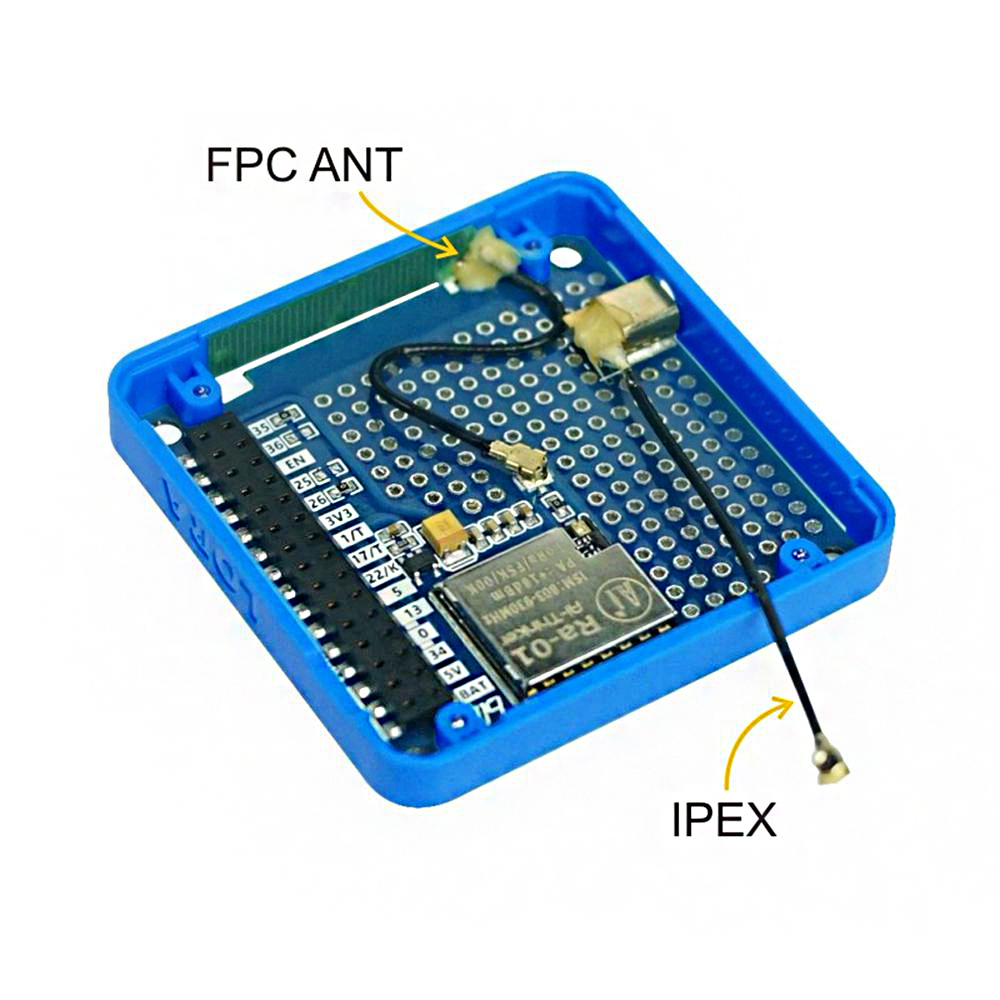

• Ingebouwde FPC-antenne
• Externe IPX-antenneconnector
• Programma platform:, Micropython, UIFlow (Blockly)
• Productgrootte: 54,2 mm x 54,2 mm x 12,8 mm
• Productgewicht: 14,5 g

zijn onder andere:

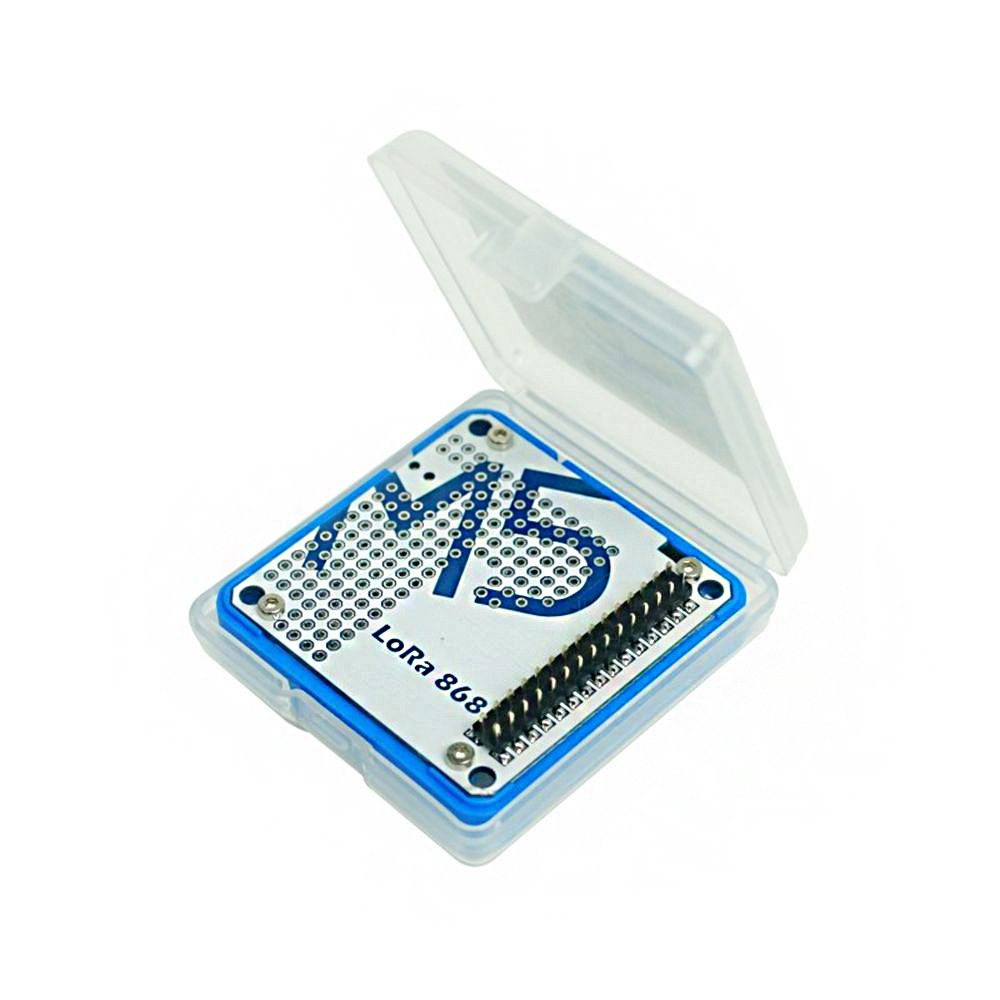

• 1x LoRa868-module M5Stack

toepassingen:

• Externe meterstandmeting
• Thuisautomatisering
• Irrigatiesysteem op afstand

Gerelateerde link:

• LoRa Info (Lora)

• LoRaWAN regionale parameters

EasyLoader

klik om EasyLoader te downloaden

1.EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen naar de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd (momenteel is EasyLoader alleen beschikbaar voor Windows OS)

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, verbind het M5-apparaat via de datakabel met de computer, selecteer de poortparameters en klik op "Branden" om te beginnen met branden.

3.De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt gebrand. Klik hier om de zelfstudie over de installatie van het stuurprogramma te bekijken

Voorbeeld:

for IDE

Dit zijn de point-to-point communicatievoorbeelden tussen twee LORA868-modules. De LoRa-knooppunten verzenden en ontvangen berichten.

• Blauwe string geeft aan dat het verzenden is geslaagd.

• Gele string geeft de ontvangen berichten weer.

• Rode tekenreeks geeft aan dat initialisatie is mislukt.

Klik op om de volledige code te krijgen hier
