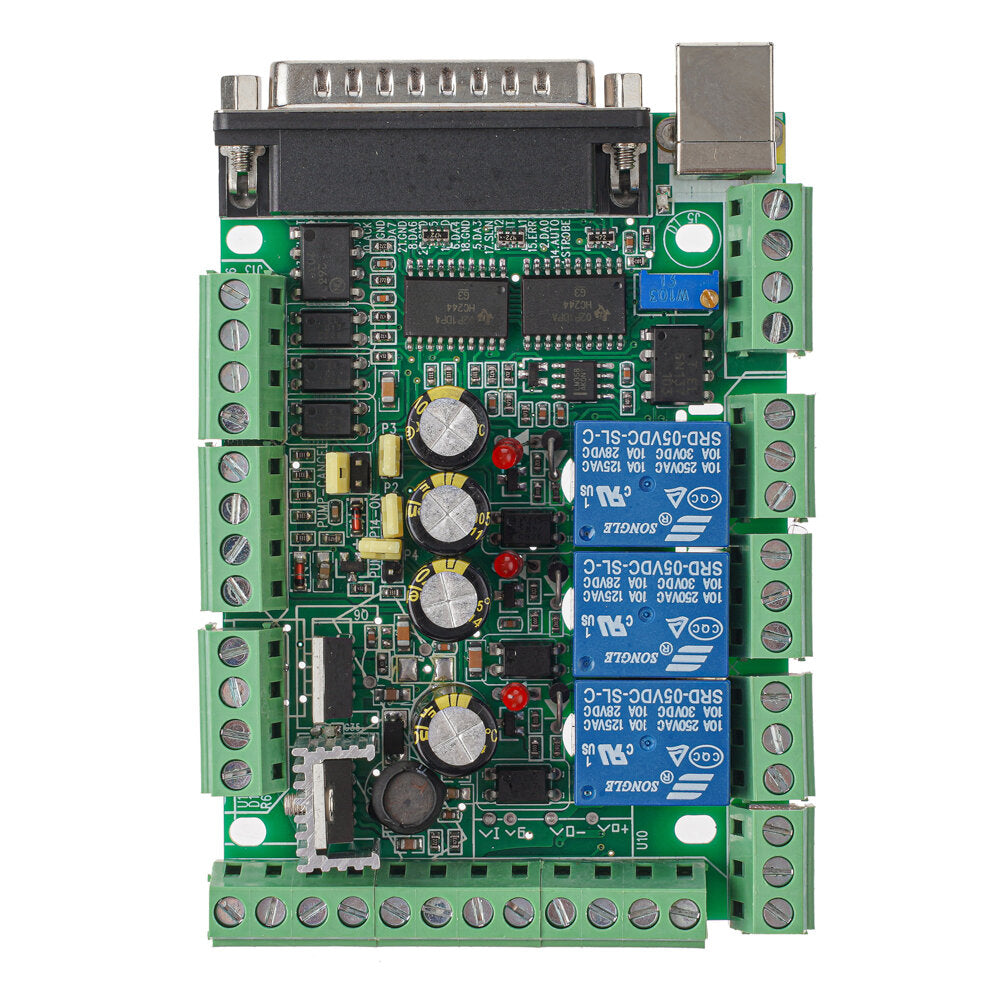

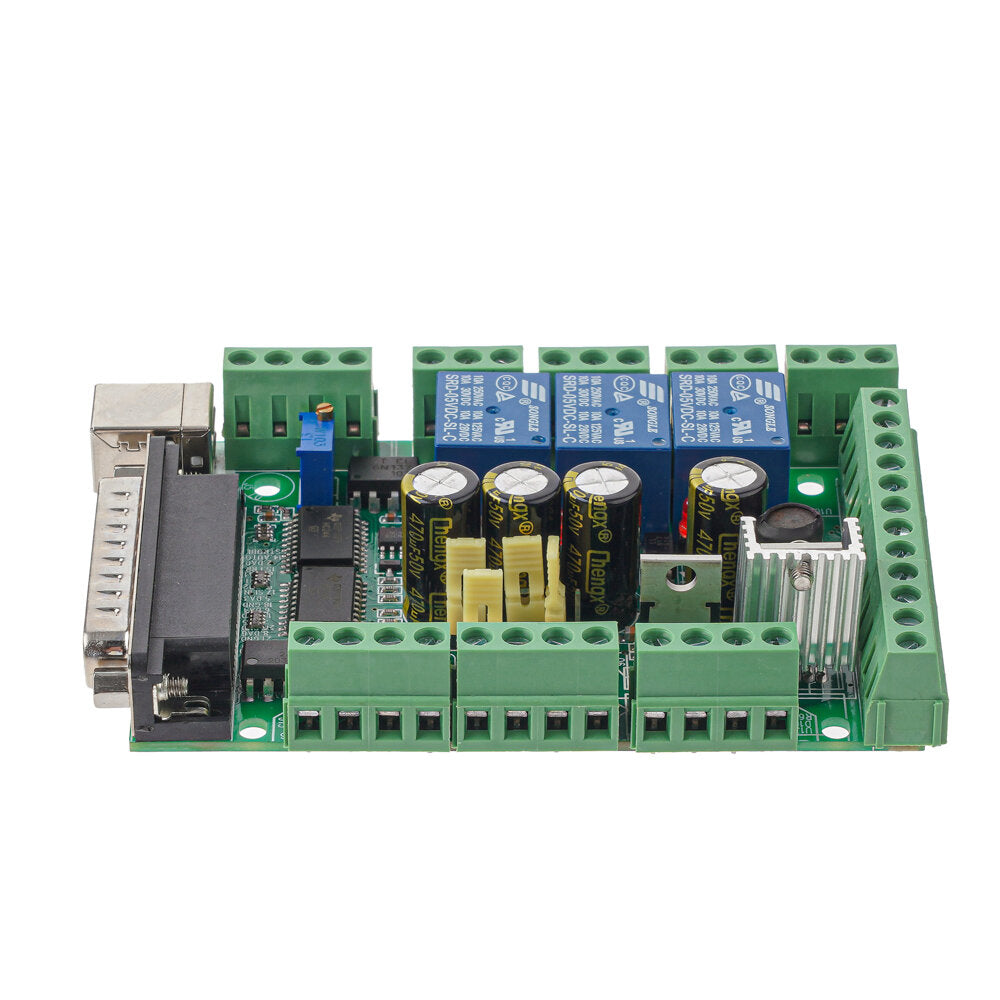

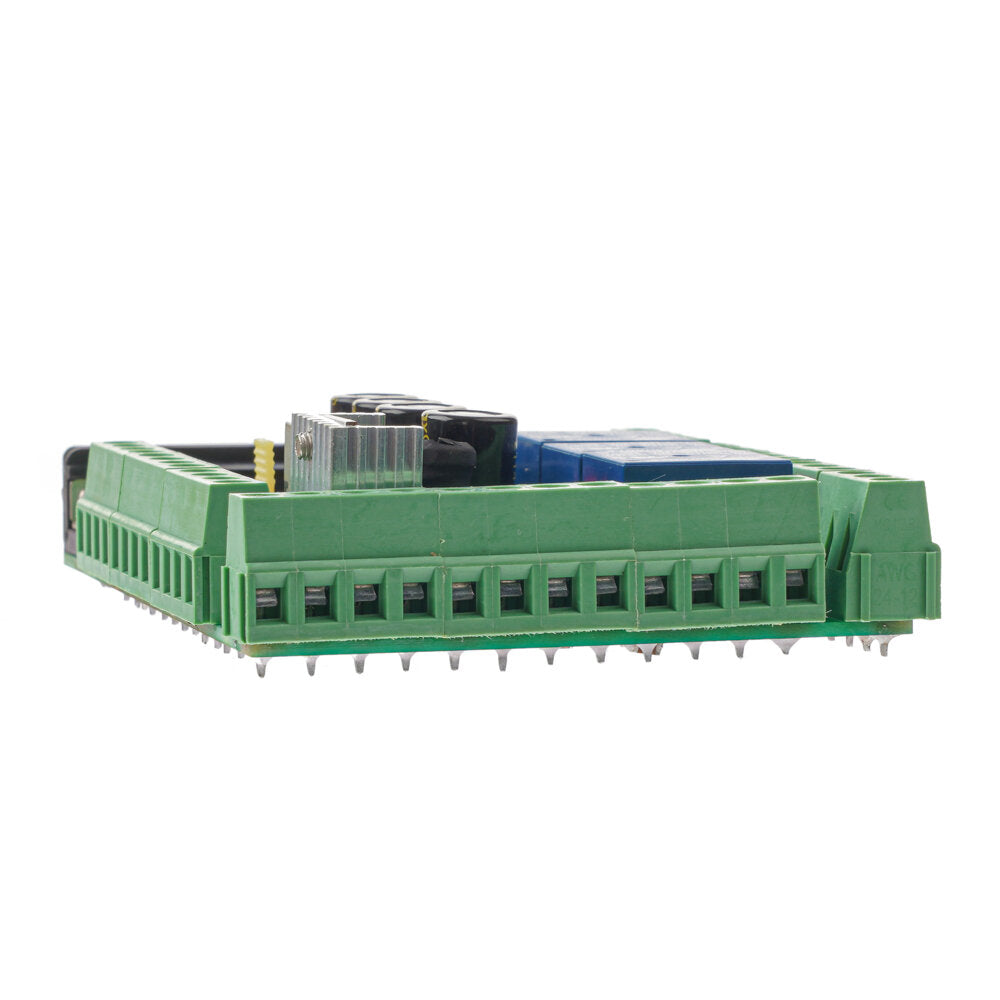

mach3v2.1-l stappenmotor breakouts board adapter 4-assige 6-assige controller cnc graveermachine board zonder magneet

Het wordt gebruikt om de signaalverwerking van de hostcomputer (LPT-poort), met MACH3 CNC-systeemsoftware en de dynamische elektrische randapparatuur uit te voeren. Het is geschikt voor CNC-graveermachines, CNC-draaibanken, CNC-plasmasnijmachines, graveermachines, CNC-freesmachines, bewerkingscentra en andere werktuigmachines. Met de hostcomputer en de MACH3-serie software kan dit het meest kosteneffectieve CNC-systeem zijn.

1. Een speciale high-speed chip wordt gebruikt om de input en output (I/O) signalen te verwerken. Het is in staat om de machine stabiel te laten werken, met de kenmerken van het corrigeren en vergroten van de signalen die de onnodige stoorsignalen verwijderen.

2. De LPT-poort van de computer levert de voeding afzonderlijk, gescheiden van de voeding van andere onderdelen. Daarom isoleren de computer en de werktuigmachine effectief. Het maakt de gegevens veiliger, met een verdere verzekering van veiligheid en stabiliteit.

3. Er zijn 5 ingangssignalen, die communiceren met de hostcomputer, die worden geïsoleerd door de optische koppeling. Onder de optische koppelingsisolatie zijn de P11 en P12 high-speed, die kunnen worden gebruikt voor het aansluiten van de hoofdas-encoder, of hetzelfde veeleisende signaal als handwiel A, B. 12V-OUT en 5V-OUT uitgangsinterface kunnen worden gebruikt om de nodige stroom te kiezen, zoals de hall-sensorschakelaar en de naderingsschakelaar. Er zijn 5 invoerpoorten, ingesteld op limiet, oorsprong, mes, start, stop, invoer van spilsnelheid, MPG-invoer en een van de 5 andere functies.

4. Er zijn 12 uitgangssignalen, die de output mogen regelen, met ondersteuning voor maar liefst 6axlslinkage. Een deel van de uitvoerpoort is herbruikbare functiealiteit. Ondertussen kan slechts één poort als één functie worden gebruikt.

5. Er zijn 3 herhalingen, P2, P3 en P4, die de programmering van MACH3-besturingssoftware kunnen ondersteunen. Het in- of uitschakelen van het relais kan worden geregeld via de besturing van MACH3-software. Elk relais heeft een indicatielampje aangetrokken, wat intuïtiever en handiger is. De 3 relais kunnen worden gebruikt om het openen en sluiten van de vloeibare koelvloeistof, mistkoelvloeistof, vloeibare koelvloeistof enzovoort te regelen. Ze kunnen ook worden gebruikt om de stroomschakelaar van het elektromagnetische klepapparaat te bedienen. P2-poort is voor de spil, P3-poort is voor de koelvloeistof, P4-poort kan worden gedefinieerd.

6. De isolatie van de optische koppeling met hoge snelheid wordt gebruikt om de rotatiesnelheid van de spil te regelen. De uitgangspoort is parallelle poort P1, die het PWM-signaal binnen 2,5 KHZ kan uitvoeren. Op de interfacekaart bevindt zich een D/A-circuit, met PWM naar een 0-10V. Het circuit kan een 0-10V-niveau uitvoeren om de omvormer te besturen die alleen analoge snelheidsregeling op de markt heeft. Zo kan het de rotatiesnelheid van de spil regelen. Het is belangrijk dat de PWM-uitgang en de 0-10V-uitgang slechts één op twee kunnen kiezen. Ze kunnen niet tegelijkertijd worden gebruikt.

7. Interfacekaart kan met de kathode of totale output worden aangesloten op de stepper drive of servo drive (servo driver moet het digitale signaal ondersteunen). De uitgang is de 5V.

8. Brede ingangsspanning voeding: 15-32VDC. De functie van het voorkomen van omgekeerde verbindingsbeveiliging. 2 groepen uitgangsspanning: 5V en 12V spanning, 100MA uitgangscapaciteit.
