Beschrijving:

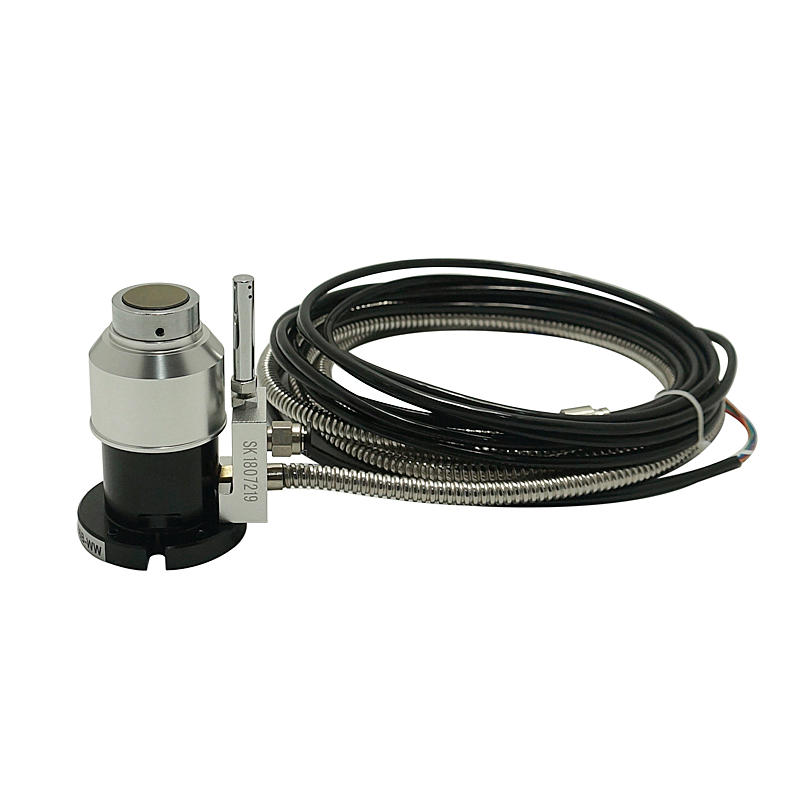

Machifit CNC MACH3 Automatische gereedschapsinstelling Gauge Z-as Tool Touch Sensor voor graveermachine CNC-onderdelen
Specificatie:
Functies:
1 x gereedschapsinstellingsmeter
Meer details:
Machifit CNC MACH3 Automatische gereedschapsinstelling Gauge Z-as Tool Touch Sensor voor graveermachine CNC-onderdelen
Specificatie:
| Uitgangsmodus: | NC (normaal gesloten) |
| Voor reis | bijna 0 |
| Hartinfarct | 5mm |
| Herhaal positioneringsnauwkeurigheid | 0,001 mm (verrichtingssnelheid: 50-200 mm/min) |
| Leven | 3000000 times |
| Contactkracht | 1.5N |
| Buitenschaal | Slijpen 4S |
| Bescherming | IP67 |
| Snijkop | Diameter 20 mm, hardmetaal. |
| Schokclassificatie | 20mA (MAX) DC24V aanbevolen waarde (10mA) ohmse belasting: |
| Kabel | 3M 4-cellige treksterkte 30N Minimale buigradius R7 |
| Beschermbuis | 1M (Minimale buigradius R25) |
| Ultra reisalarm | |
| Overtreft de specificaties | NC (normaal gesloten), afstandssignaal ongeveer 5 mm |
| Schokclassificatie | DC24V 20mA(MAX) 10mA (ohmse belasting) |
Waterdichte stofdichte structuur, met goede duurzaamheid voor CNC-bewerkingstaken.
Het kan de efficiëntie van de gereedschapsinstelling bij CNC-bewerking aanzienlijk verbeteren.
Het zal waarschuwen wanneer de slag wordt overschreden.
Automatische detectie van gereedschapsbreuk: als het gereedschap beschadigd of gebroken is, stopt de machine automatisch met draaien en waarschuwt.
Automatische compensatie van gereedschapsslijtage: zodra de kopslijtage is gedetecteerd, kan het relevante programma worden gecorrigeerd om de nauwkeurigheid van het werkstuk te garanderen.
Pakket Inbegrepen:Installatie instructies:
1. De rekwisieten en het gereedschapsinstelapparaat moeten loodrecht op het contactoppervlak staan en verticaal contact maken met het contactoppervlak, installeer zoveel mogelijk op de werkbank waar het ijzeren vijlgebied klein is.
2. Zorg ervoor dat u de spanning binnen het nominale voedingsbereik gebruikt, controleer de DC10-30V, de stroom is lager dan 20mA, het omgevingstemperatuurbereik is -25 ° C-70 ° C. 3. Controleer de diameter van het snijgereedschap onder de 20 mm en de snijsnelheid lager dan 50-200 mm/min. Het gereedschapscentrum moet naar het midden van het gereedschapsvlak vallen.
