Beschrijving:

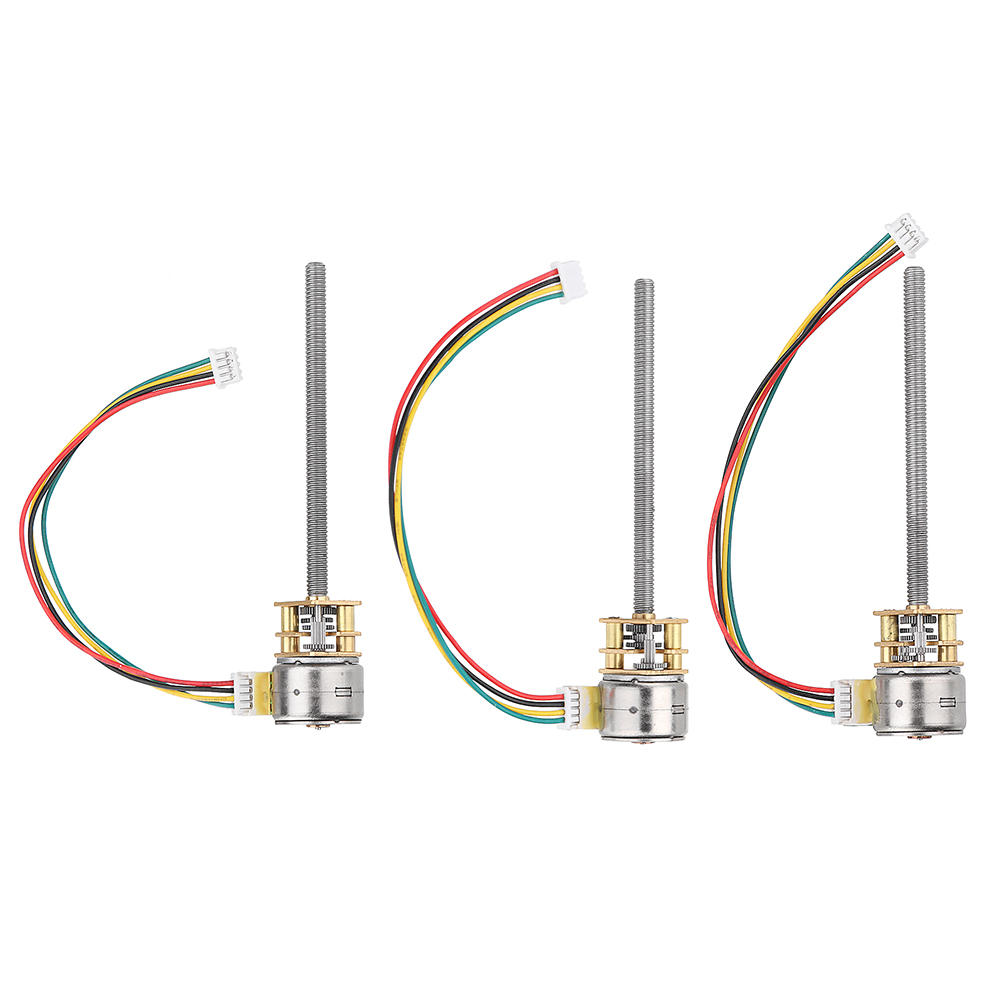

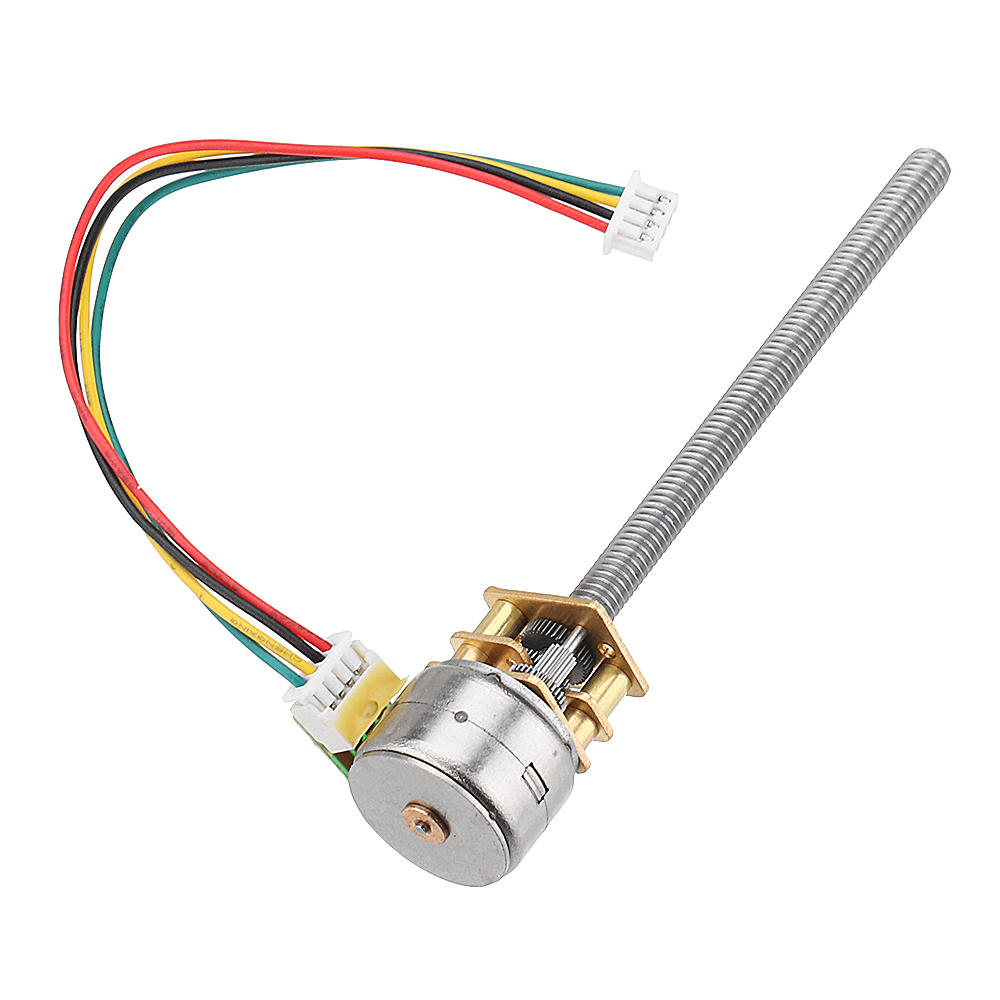

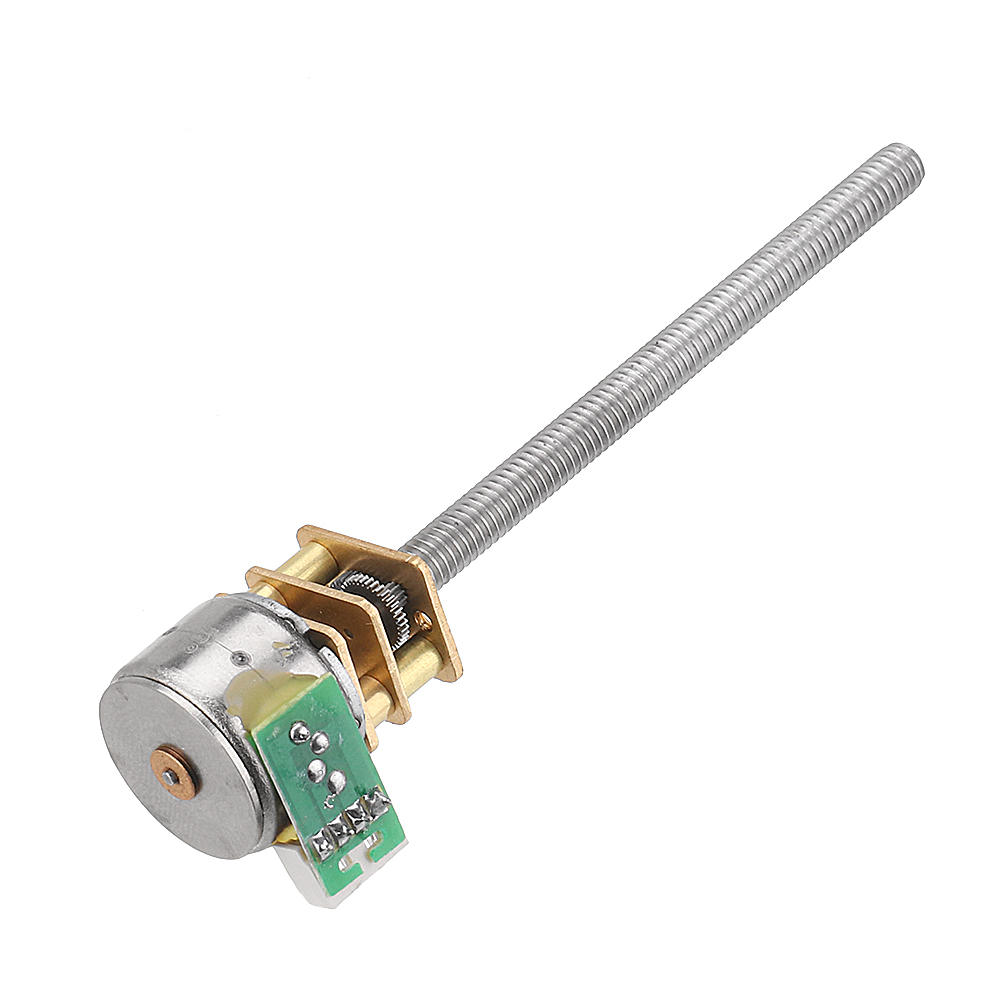

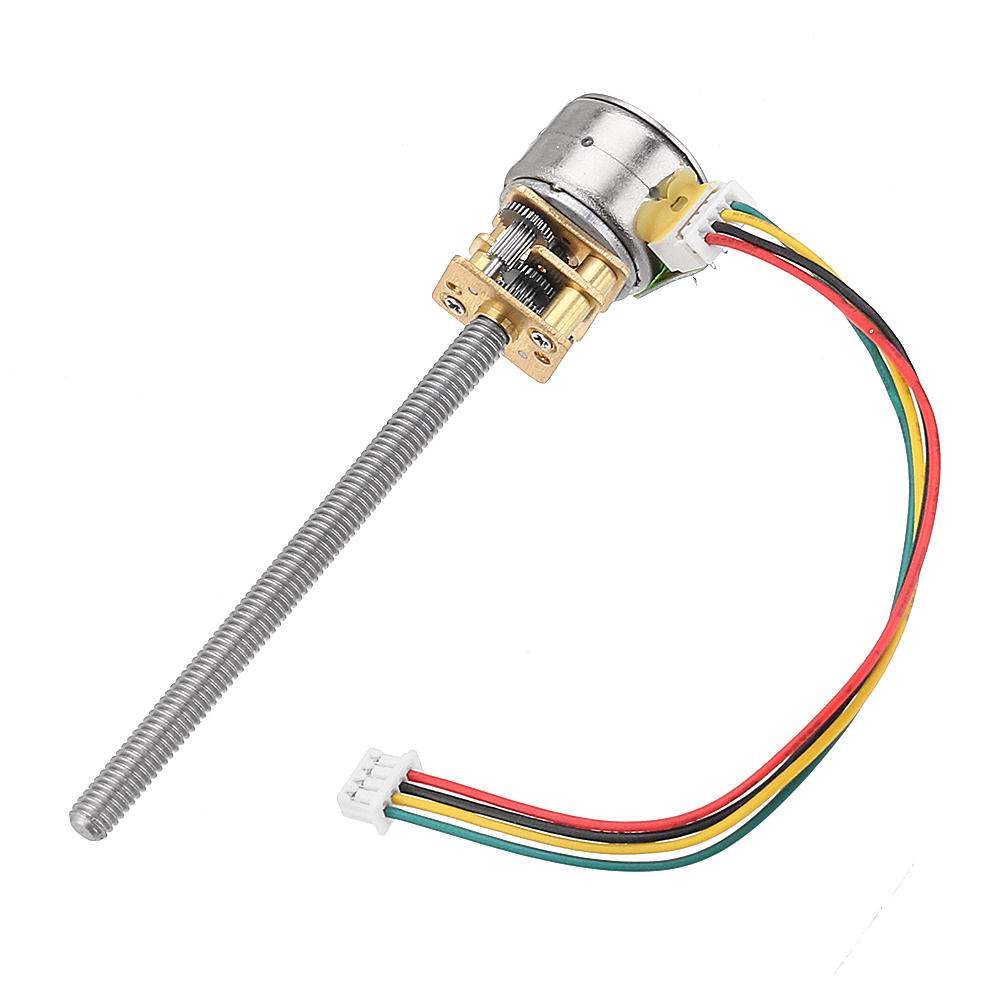

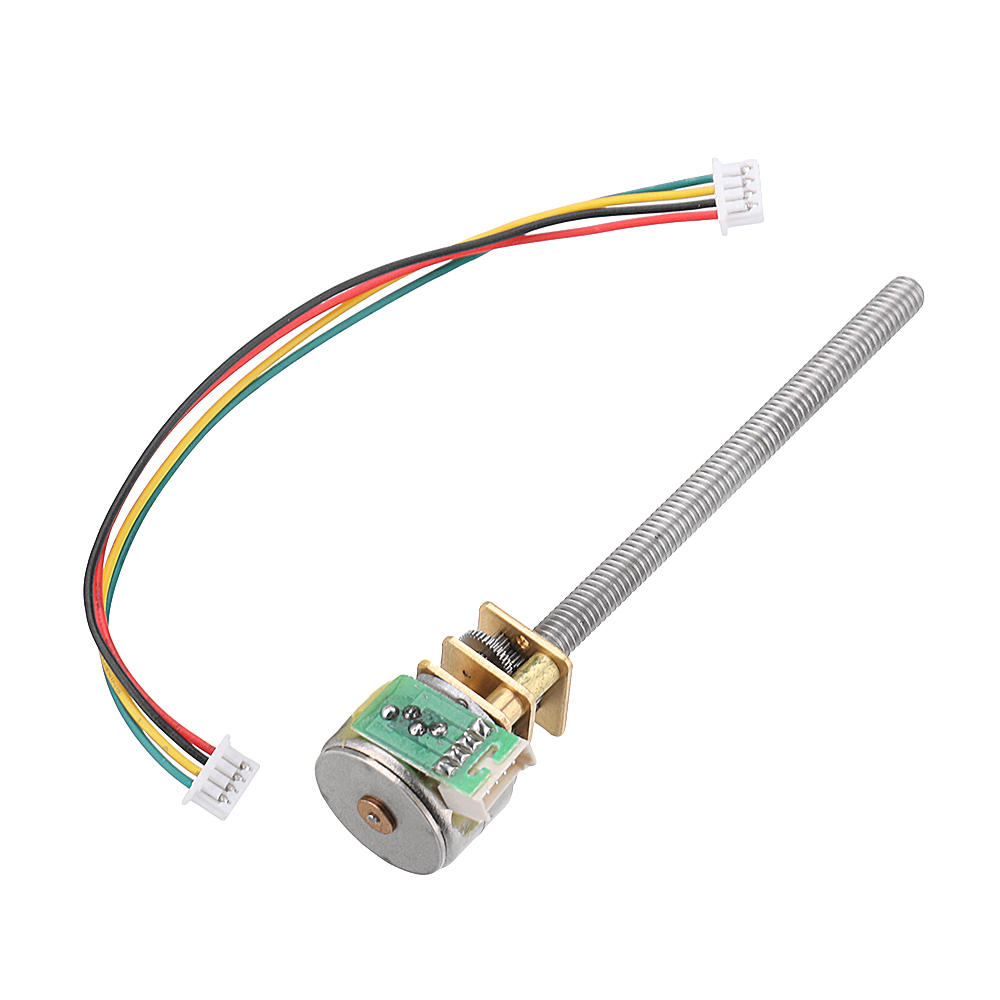

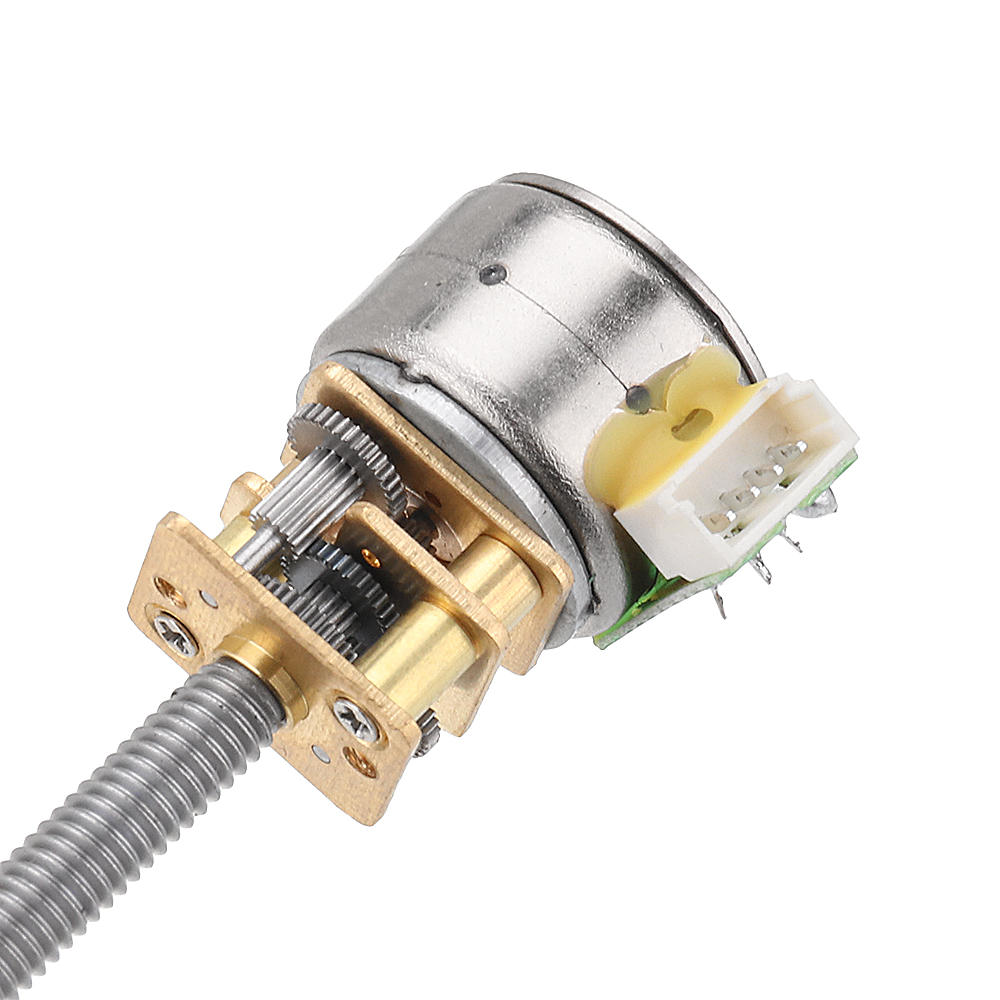

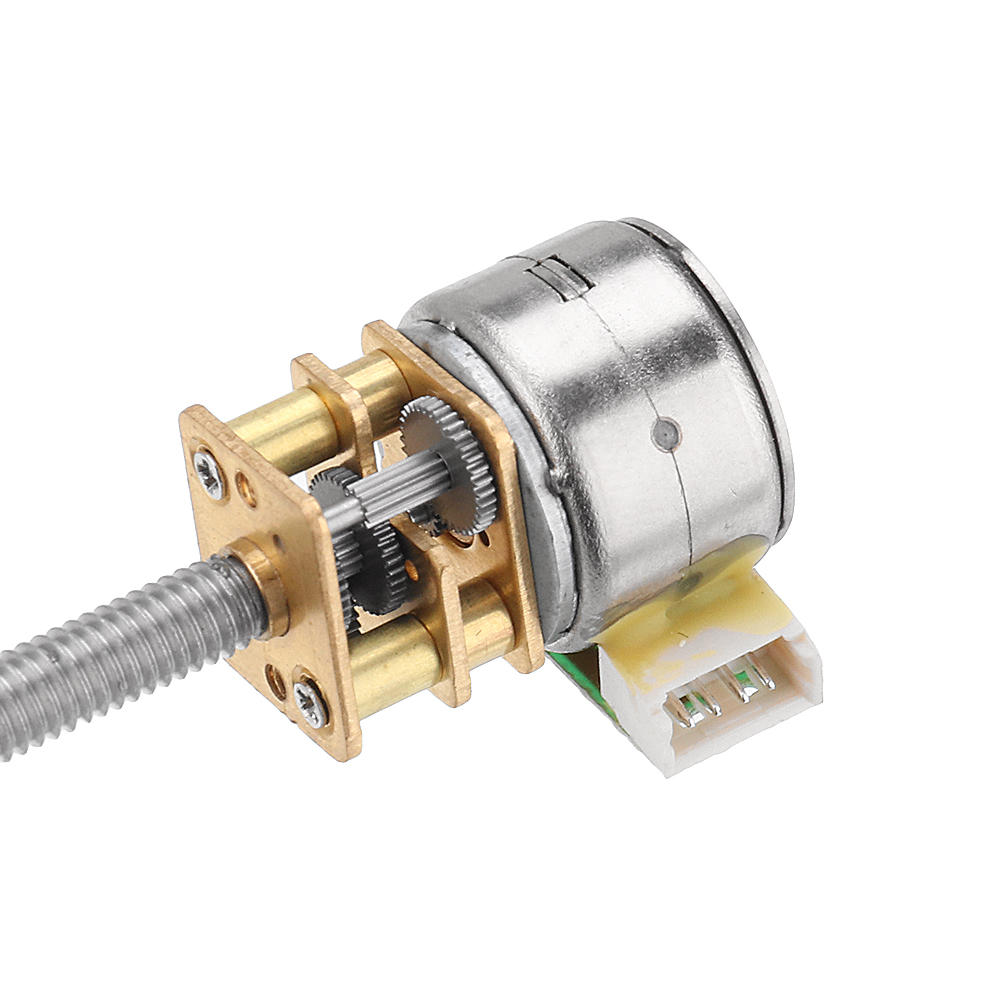

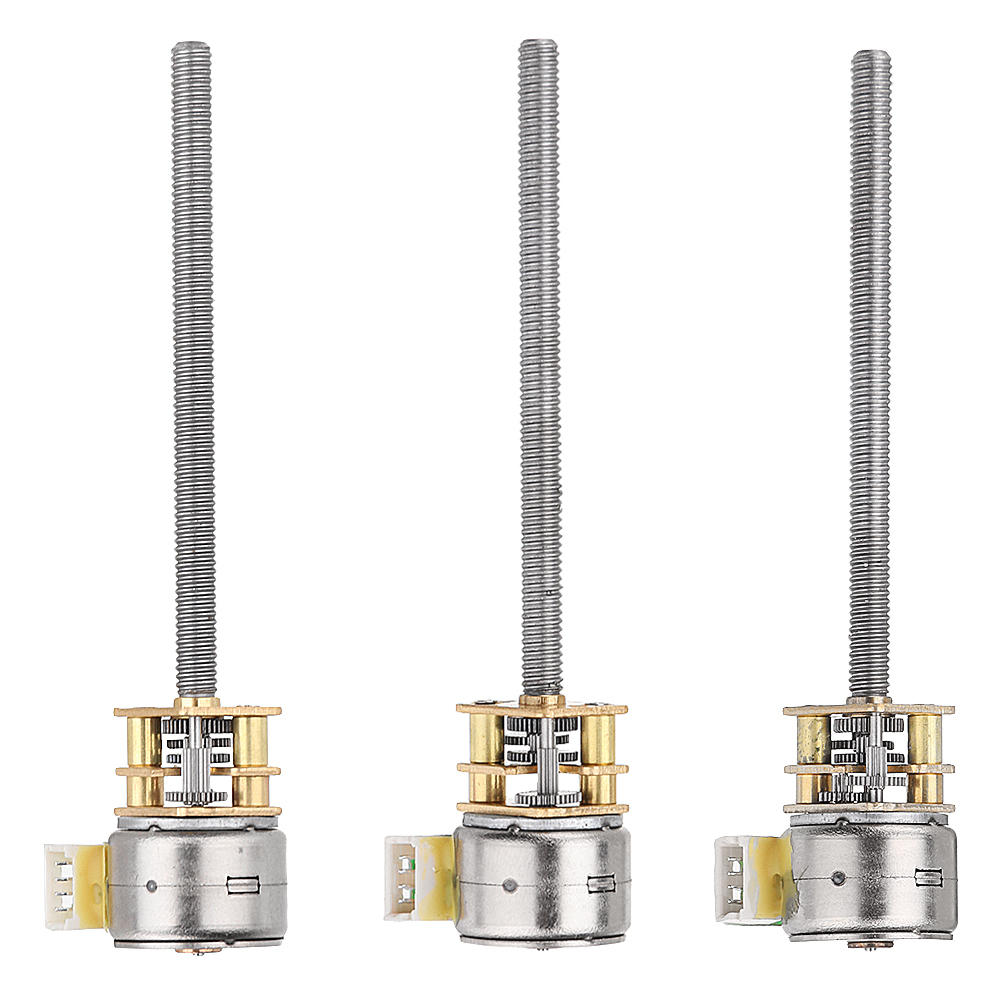

MACHIFIT GA12BY15-M455 DC5V 30RPM 15RPM 5RPM stappenmotor tandwielmotor met schroefdraad en volledig metalen versnellingsbak.
Specificatie:
BY15 Motor zonder versnellingsbak Elektrisch kenmerk:
Hoofdparameter:
Pakket Inbegrepen:
1 x GA12BY15-M455 Stappenmotor
Meer details:
MACHIFIT GA12BY15-M455 DC5V 30RPM 15RPM 5RPM stappenmotor tandwielmotor met schroefdraad en volledig metalen versnellingsbak.
Specificatie:
| Model | GA12BY15-M455 |
| Spanning | DC5V |
| Diameter uitgaande as: | M4 (schroefas) |
| Lengte uitgaande as: | 55mm |
| Versnellingsbak Lengte | zie de tabel |
| Bedrading (fase) |
Geel: A
Groen: A-
Rood: B
Zwart: B-
|
BY15 Motor zonder versnellingsbak Elektrisch kenmerk:
| Nominale spanning | DC5V |
| Spoelweerstand | 10Ω±10% |
| Aantal fase: | 2 Phase |
| Stap hoek | 18°/stap |
| Excitatiemethode: | 2-2 Fase Spannend |
| Rijd modus | Bi-polaire aandrijving |
| Stroom per fase | 300mA/Fase Max |
| Trekkoppel | 6.0gf*cm Min (500PPS, 5V gelijkstroom) |
| Trek koppel uit | 7.0gf*cm Min (500PPS, 5V gelijkstroom) |
| Maximaal Startfrequentie: | 800PPS min |
| Isolatieklasse | E-klasse |
Hoofdparameter:
| Spanning | Gear Nominaal | Geen lading | Laadkoppel: | Kraam | ||||
| snelheid | genezend | snelheid | genezend | koppel (g.cm) | genezend | koppel (kg.cm) | ||
| 5v | 1:298 | 5rpm | ≤300mA | 5rpm | ≤350mA | 1000 | ≤400mA | 2.00 |
| 1:100 | 15rpm | ≤300mA | 13rpm | ≤350mA | 350 | ≤400mA | 0.70 | |
| 1:50 | 15rpm | ≤300mA | 27rpm | ≤350mA | 180 | ≤400mA | 0.35 | |
Pakket Inbegrepen:
1 x GA12BY15-M455 Stappenmotor
