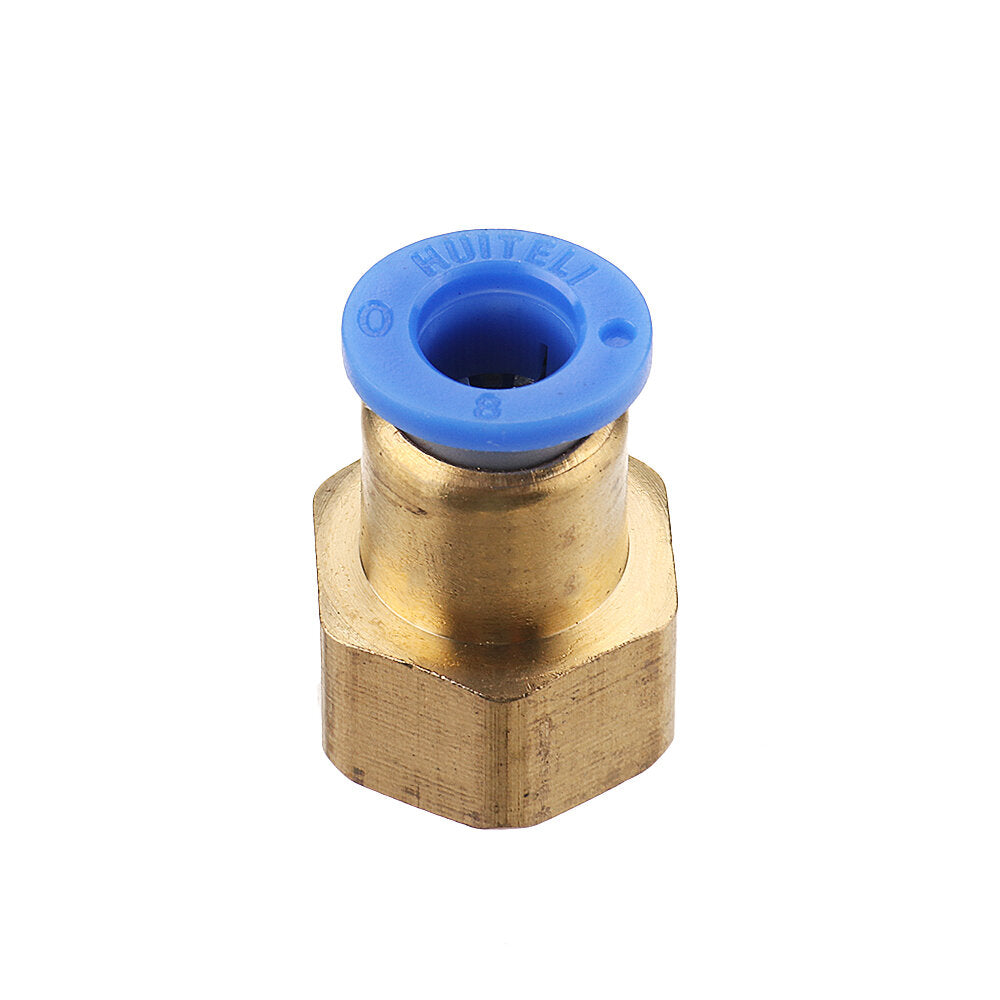

Machifit Pneumatische connector, PCF binnendraad rechte snelle slangkoppelingen 8-01/02/03/04 geschikt voor extruder.
Specificatie:
| Merk | Machifit |
| Metarial | Messing |
| Type | PCF (binnendraad) |
| Buismaat | 8-01 8-02 8-03 8-04(mm) |
| Buitendiameter van ingevoegde buis: | 8mm |
| Draaddiameter: | 01 (G1/8): 9,7 mm 02 (G1/4): 12,7 mm 03 (G3/8) : 16 mm 04 (G1/4): 20 mm |
| Drukweerstand: | 0-1MPa |
| Werkdruk | 10KG |
| Omgevingstemperatuur | -20-60℃ |
| Gebruik vloeistof | Lucht |
| Toepasselijke slang: | PU-buis, PE-buis en nylon buis |
| Toepassingsgebied | Automatiseringsapparatuur (mechanische/medische/textielapparatuur, voedselverwerking) |
- Trippen: wanneer de tripper wordt ingedrukt, kan deze de buis vrijgeven die is vergrendeld door de grendelveer.
- Bevestigingsveer: geschikt voor polyurethaan pijp, nylon pijp, met grote grijpkracht.
- Afdichtring: hoogwaardige afdichtring kan worden gebruikt voor laagvacuüm -0,1 Pa en 1 MPa druk. Speciale groeven
zorgen voor luchtdichtheid op het moment van het inbrengen van de buis, terwijl de weerstand bij het inbrengen lang laag is.
- Ring: gebruikt om plastic hoes te bevestigen, met een grote vaste standaard.
- Bevestigingshuls: het bovenste uiteinde is stevig verbonden met de zilveren ring en de borgveer is bevestigd.
Snelle gezamenlijke installatie:
1. Bevestig vóór de installatie het juiste model en de juiste maat en bevestig de barst en littekens van het product.
2. De lengte van de verbindingsleiding moet worden overgelaten als de druk verandert.
3. De pijp van de verbindingskast mag niet worden bekneld, uitgerekt en bear negatief koppel om gewrichtsschade, pijpschade, scheuren of vallen te voorkomen.
4. Voor schroefdraad van het pijp- en verbindingstype, meng het spaanstof van pijpdraden en afdichtingsmateriaalfilets niet in de pijp. Bij gebruik van de
afdichtingstape, de draadkop staat op het punt de afstand van 2 tanden leeg te maken zonder de afdichtingstape op te winden.
Serviceomgeving voor snelle verbinding:
1. Snelkoppeling mag niet worden gebruikt in elektrostatisch gevoelige situaties, die systeemstoringen en storingen kunnen veroorzaken.
2. Bij vonken mag geen snelkoppeling worden gebruikt. De vonk kan brandgevaar veroorzaken.
3. Niet gebruiken in een omgeving waar snijolie, smeerolie en koelvloeistof direct in contact komen.
1. Het cijfer op de dop geeft de buitendiameter van de luchtleiding weer voor gemakkelijke identificatie.
2. Eenvoudige en handige demontage. De ovale ontgrendelingsring is handiger te demonteren.
3. Precoated ptfe-afdichtingsmiddel voor pijpdraad heeft goede afdichtingsprestaties.
4.De plastic buis kan na installatie 360 "draaien.
Pakket Inbegrepen:
1 X pneumatische connector
