Matek F405-OSD BetaFlight STM32F405 Flight Controller + Matek FCHUB-6S Hub Power Distribution Board
Specificatie:

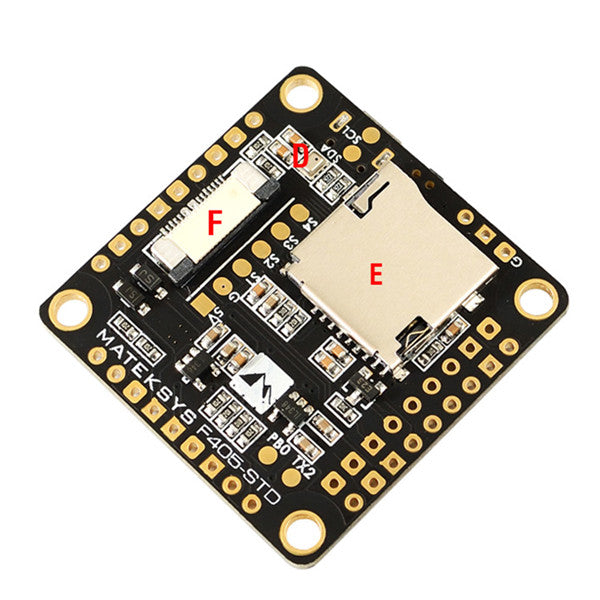

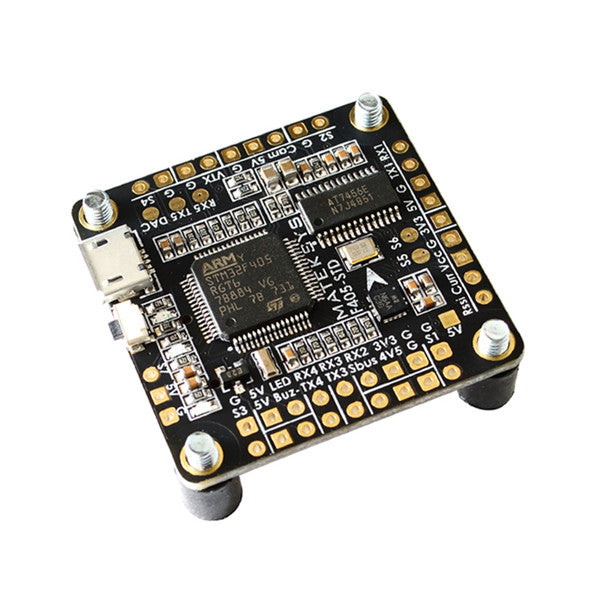

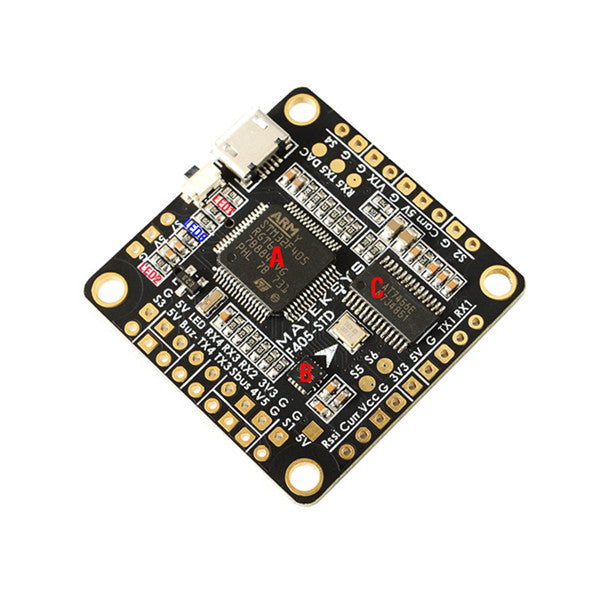

Matek F405-OSD (handleiding):
Merk: Matek Systems
Item naam: Flight Control Board
Maat: 36x36mm
Montagegat: 30,5 mm
Gewicht: 7g
Specificatie:
Matek F405-OSD (handleiding):
Merk: Matek Systems
Item naam: Flight Control Board
Maat: 36x36mm
Montagegat: 30,5 mm
Gewicht: 7g
MCU: 168MHz STM32F405
IMU: 32K ICM20602 versnellingsmeter / gyro (SPI)
Ondersteuning 32K Gyro update & 16K PID Loop
OSD: BetaFlight OSD w / AT7456E chip
Blackbox: MicroSD-kaartsleuf (SD / SDHC)
VCP, UART1, UART2, UART3, UART4, UART5
Ingebouwde omvormer voor SBUS-ingang (UART2-RX)
PPM / UART Gedeeld: UART2-RX
Ondersteun SoftSerial op S5 & S6
Batterijspanningssensor: 1:10
Currsnt Sensor: Nee (FCHUB-6S optie)
BEC 5V & 10V: Nee (optie FCHUB-6S)
LDO 3.3V: Max.300mA voor Spektrum RX
WS2812 Led Strip: Ja
Beeper: Ja
RSSI: Ja

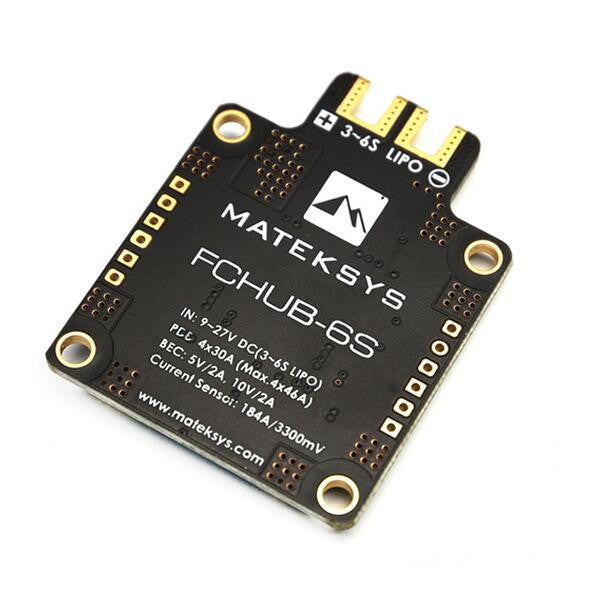

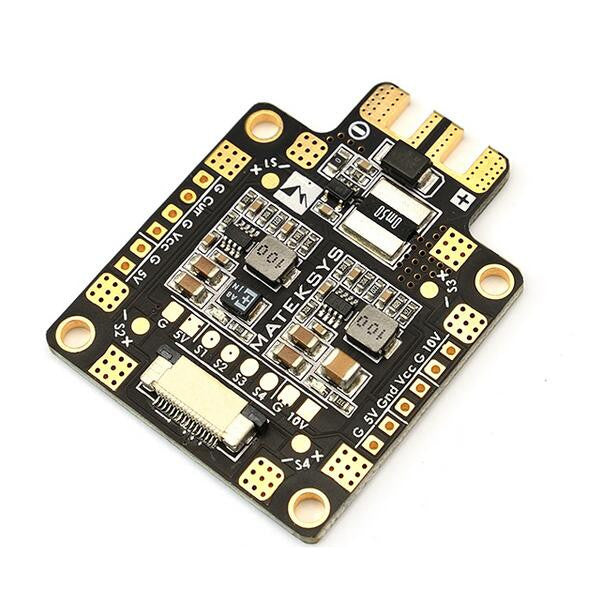

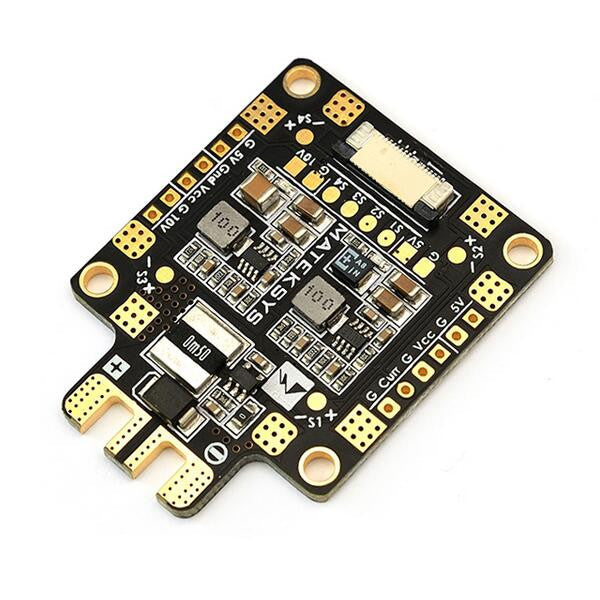

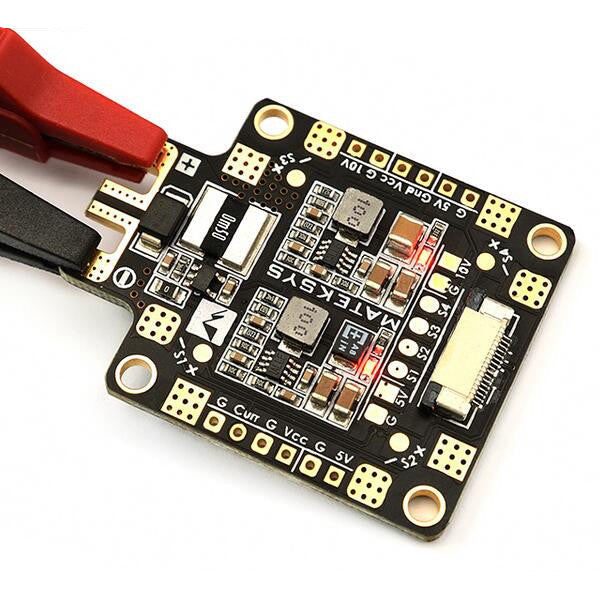

Matek FCHUB-6S (handleiding):
Merknaam: Matek
Model: FCHUB-6S
Item Naam: Power Distribution Board Ingebouwde Current Sensor
Maat: 36x36mm
30.5x30.5mm Hole Mounting, M3
Gewicht: 8,5 g
BEC Uitgang: 5V & 10V
5V BEC Uitgang:
- Ontworpen voor RC Receivers, Flight Controllers, OSD en Servos.
- DC / DC synchrone buck regulator
- Spanning: 5,0V (4,9-5,1) gelijkstroom
- stroom: 1,5 A (max 2,0A 10S / minuut)
- Kortsluitend tolerant (2 seconden / minuaat)
10V BEC Uitgang:
-Designed voor VTX of FPV Camera
- Spanning: 10.0V (9.8-10.2) DC
- stroom: 1,5 A (max 2,0A 10S / minuut)
- Kortsluitend tolerant (2 seconden / minuaat)
- 10V kan worden gebruikt om camera's met de naam 12V te bedienen.
- De 3S Lipo ingangsspanning moet 11V plus zijn.
Huidige Sensormodule
- Max. Bereik: 184A
- 3,3 V ADC
- Schaal de uitgangsspanning naar milliamps (1 / 10th mW / A): 179
Pakket inbegrepen:
1x vliegveld
1x 0.5mm * 16Pin 5cm Flexibele Flat Cable
4x M3 Anti-vibration Standoffs
1x FCHUB-6S PDB Board
1x zak schroeven
