Specificaties:
Merknaam: Matek

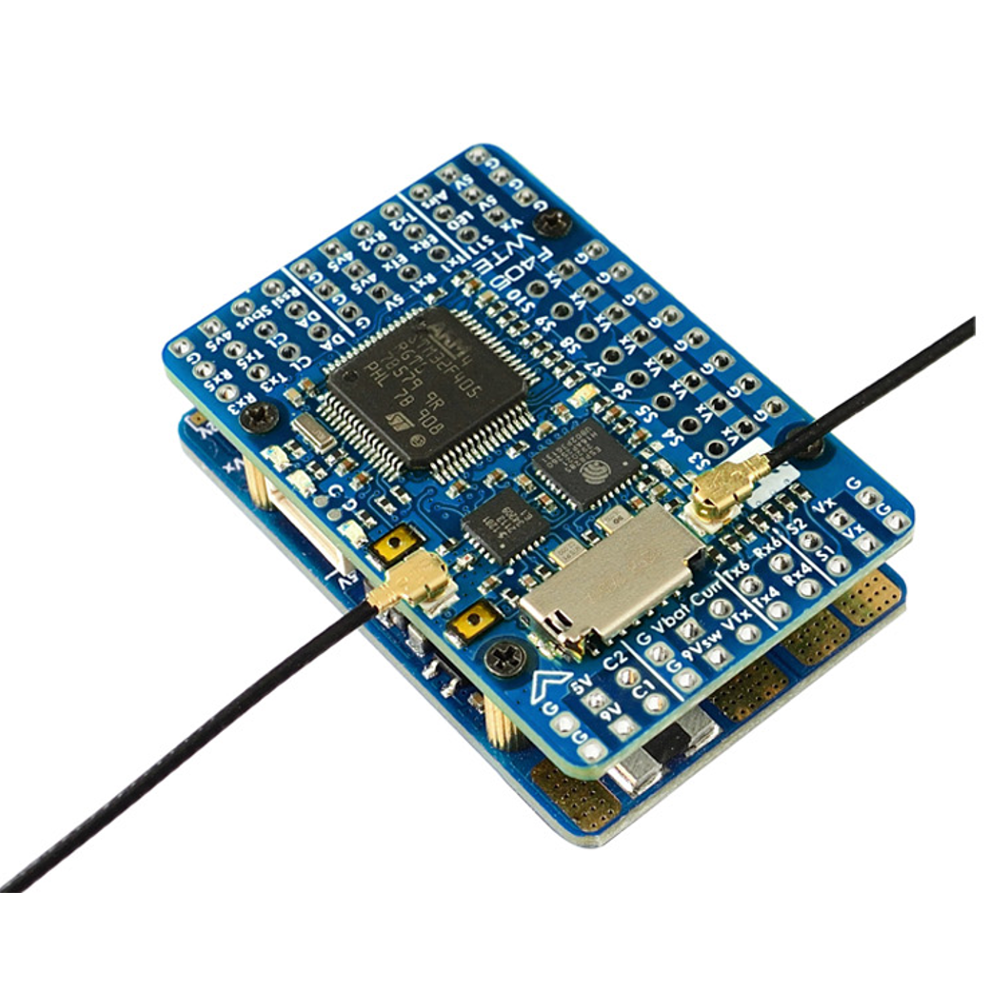

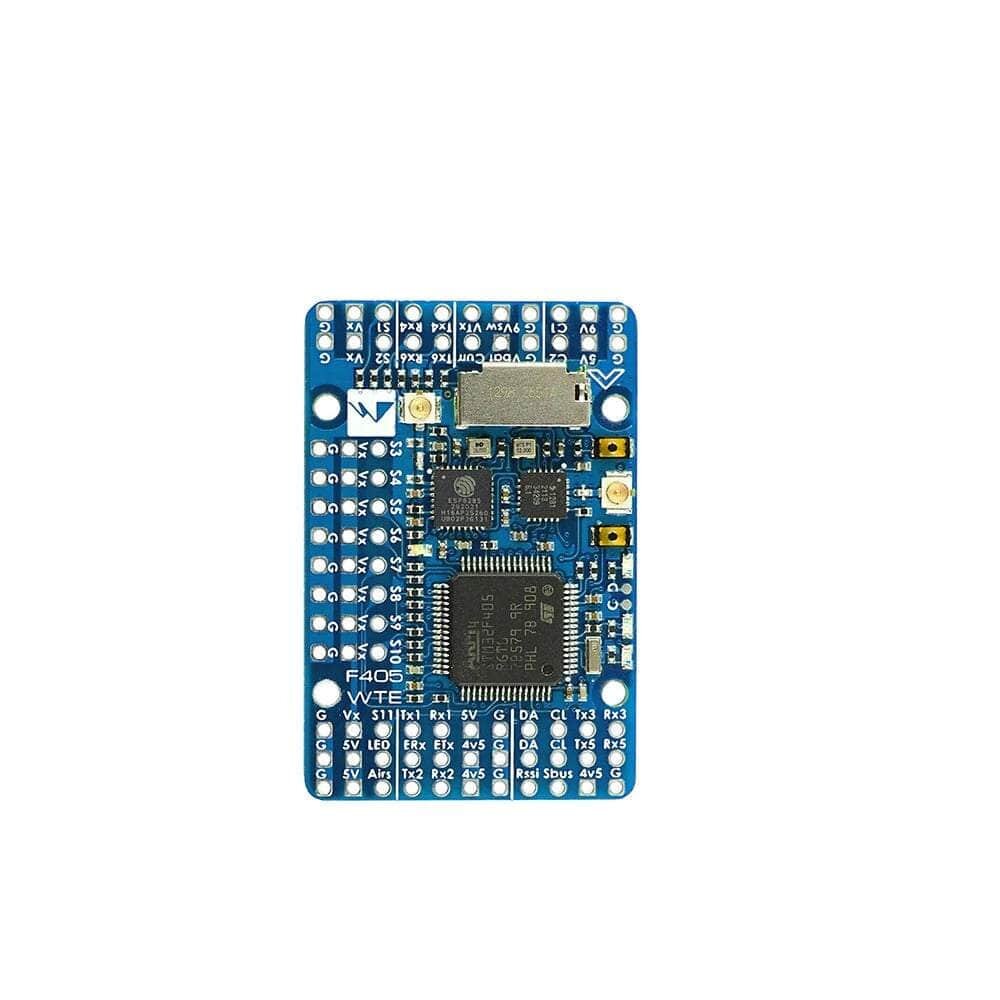

Artikelnaam: F405-WTE
MCU: STM32F405RGT6, 168MHz, 1MB Flash
IMU: ICM42688-P
Baro: SPL06-001
OSD: AT7456E
Blackbox: MicroSD-kaartsleuf
ESP WiFi-telemetrie (MAVLink, 14dBm)
ExpressLRS 2.4G-ontvanger (CRSF-protocol, telemetrie 12dBm)
6x UART's, 1x Softserial_Tx optie (INAV)
12x PWM uitgangen
1x I2C
4x ADC (VBAT, Stroom, RSSI, Luchtsnelheid)
USB / Beep Extender met Type-C (USB2.0)
Schakelaar voor dubbele camera-ingangen
9V (12V) voor VTX aan-uitschakelaar
FC Firmware
ArduPilot: MatekF405-TE
INAV: MATEKF405TE_SD (niet beschikbaar in INAV-configurator 4.x)

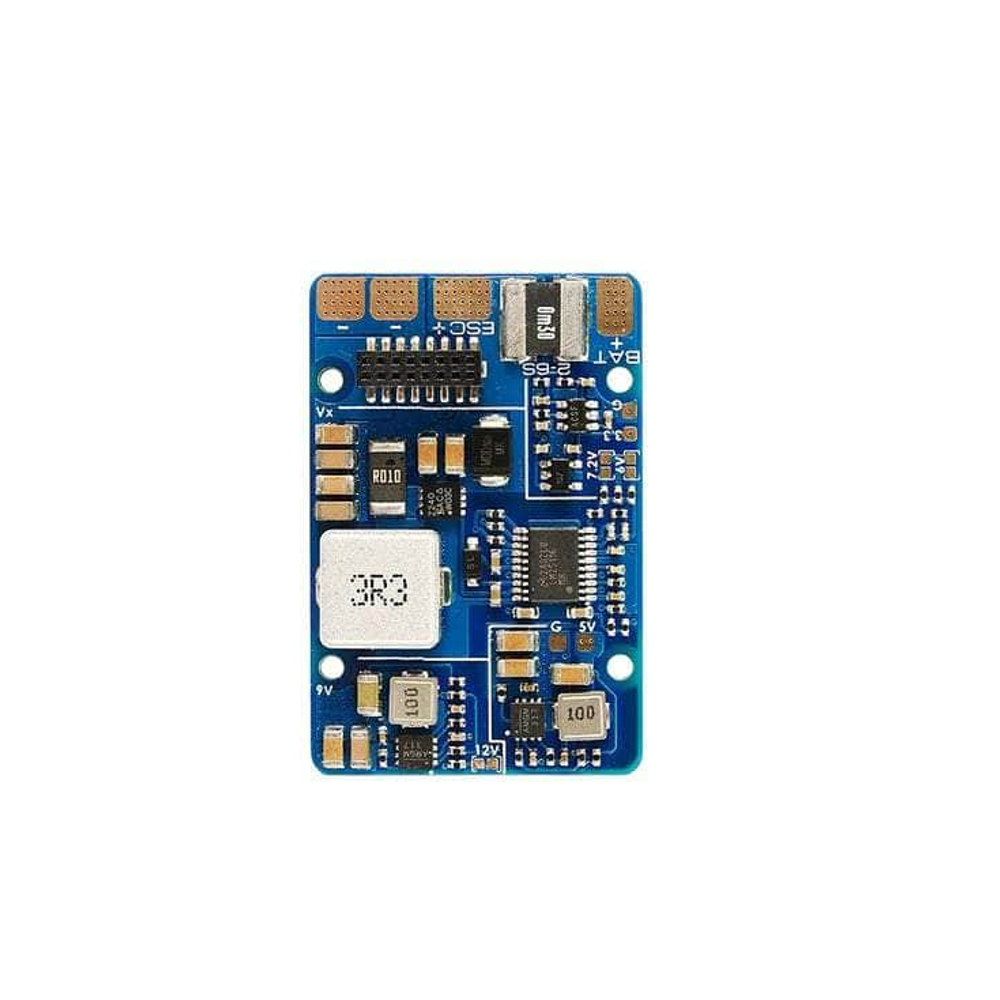

PDB
Ingangsspanningsbereik: 6,8 ~ 30V (2 ~ 6S LiPo)
1x ESC-stroompads
Batterijspanningsdeler 1K:20K (schaal 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
Huidige Senor: 220A, 3.3V ADC (schaal 150 in INAV, 66,7 A/V in ArduPilot)
Sense-weersten: 90A continu, 220A piek
BEC 5V-uitvoer
Ontworpen voor Flight controller, Receiver, OSD, Camera, Buzzer, 2812 LED_Strip, Buzzer, GPS module, AirSpeed
Continu stroom: 2 Amp, Max.3A
BEC 9V / 12V-uitgang
Ontworpen voor video-zender, camera, gimbal ect.
Continu stroom: 2 Amp, Max.3A
12V optie met Jumper pad
voor een stabiele 9V/12V-uitgang moet de ingangsspanning > uitgangsspanning +1V
BEC Vx-uitvoer
Ontworpen voor servo's
Voltage instelbaar, 5V Stenaard, 6V of 7,2V via jumper
Continue stroom: 8 Ampère, Max. 10A
voor stabiele Vx-uitgang, ingangsspanning moet > Vx-spanning +1V
BEC 3.3V-uitgang
Ontworpen voor Baro / Compass-module en externe 3.3V-renapparatuur
Lineaire regelaar
Continu stroom: 200mA
Fysiek
Bevestiging: 25 x 25 mm, Φ2 mm
Afmetingen: 44 x 29 x 12,7 mm
Gewicht: 22 g met USB-/zoemeradapter
Inclusief

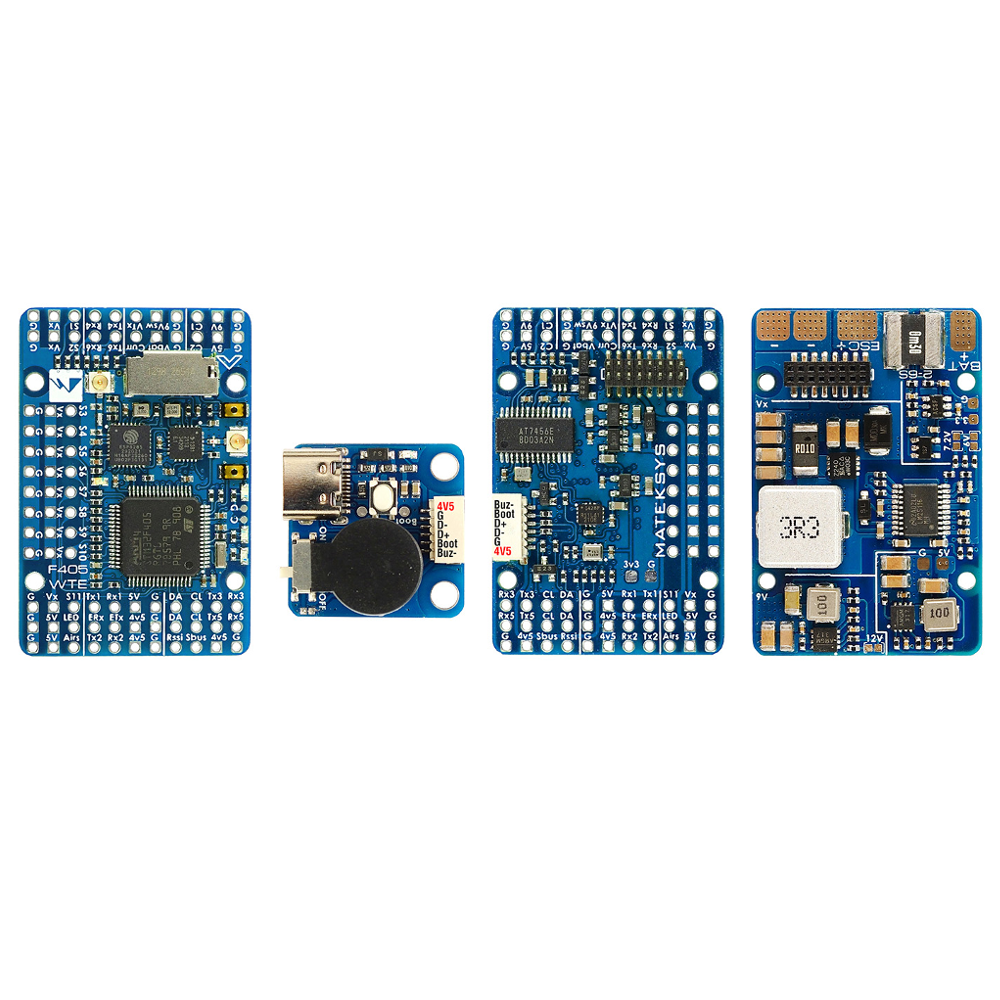

1x F405-WTE

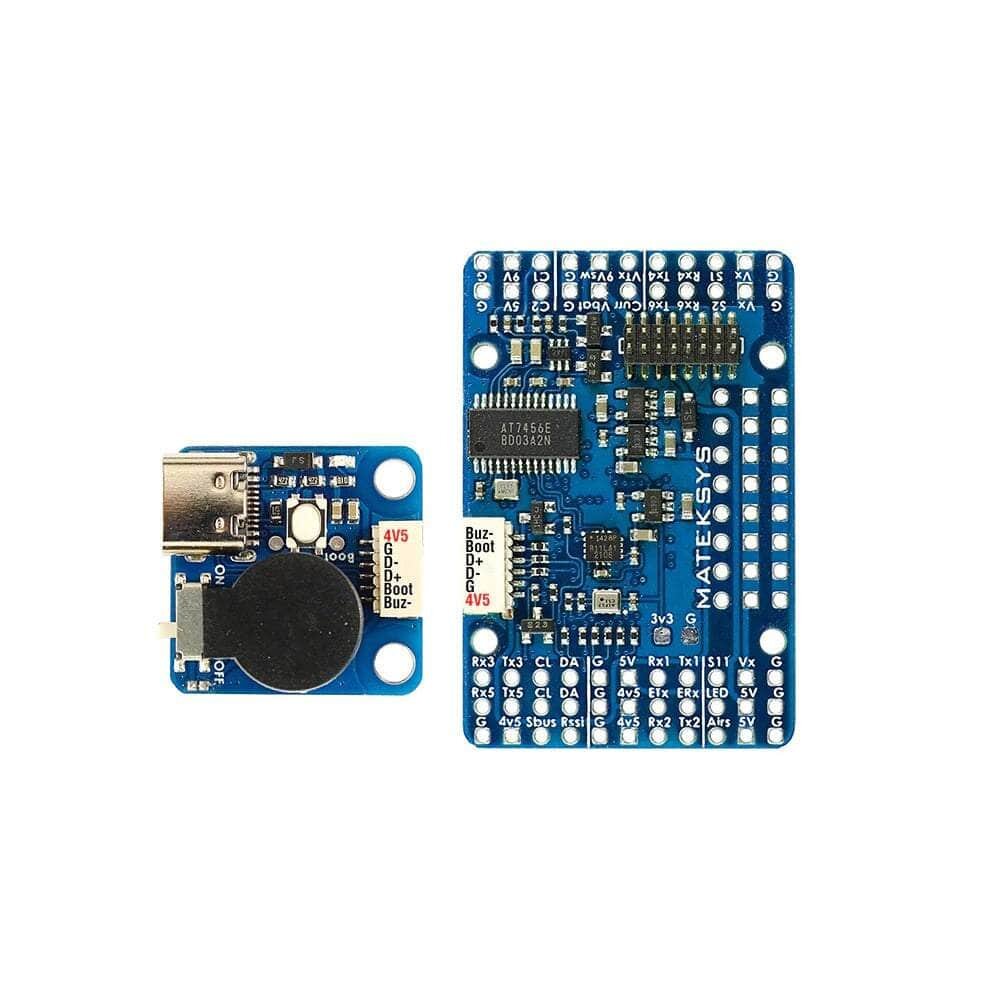

1x USB (Type-C)/Beep (Passieve zoemer) Extender + 20cm JST-SH-6P naar JST-SH-6P kabel voor USB-extender.
2x IPEX-MHF1 2.4G antennes
1x Rubycon ZLH 35V 470uF condensator
Dupont 2,54 pins (bord wordt niet gesoldeerd verzonden)
Knipperen met ESP_NodeMCU-PyFlasher:
1. Sluit de ESP8285(ETx, ERx) aan op de USB-TTL-adapter, met ETx op F405-WTE aangesloten op Rx op USB-TTL en ERx aangesloten op Tx van USB-TTL. Sluit 4v5 en GND van F405-WTE aan op 5V en GND van USB-TTL
2. Sluit de USB-TTL-adapter aan op de pc terwijl u de ESP8285-opstartknop ingedrukt houdt.
3. Open ESP_NodeMCU-PyFlasher
4. Selecteereer de seriële poort van de USB-TTL-module, laad de firmware, selecteer "Dual Output (DOUT)" en "Ja.wist alle gegevens"
5. Klik op "Flash NodeMCU"
6. Na het knipperen schakelt u de F405-WTE uit en vervolgens weer in via USB of batterij.
7. Wacht een paar seconden, zoek WiFi SSID "ArduPilot" en wachtwoord is "ardupilot"
8. Tips: Rode LED voor ELRS-ontvanger gaat niet aan als MAVESP8266-firmware is ingeflitst.
ExpressLRS 2.4G-ontvanger
Knipperen via wifi
1. Schakel de F405-WTE in via USB, de LED van de ontvanger (rood) knippert eerst langzaam en na 30 seconden moet deze snel knipperen om aan te geven dat deze zich in de WiFi-hotspot-modus bevindt.
2. Meer gedetailleerde stappen, pls verwijzen:
deze pagina.
3.Doel: DIY 2.4GHz / DIY_2400_RX_ESP8285_SX1280
Knipperend via UART
1. Sluit de ESP8285(ETx, ERx) aan op de USB-TTL-adapter, met ETx op F405-WTE aangesloten op Rx op USB-TTL en ERx aangesloten op Tx van USB-TTL. Sluit 4v5 en GND van F405-WTE aan op 5V en GND van USB-TTL.
2. Sluit de USB-TTL-adapter aan op de pc terwijl u de ESP8285-opstartknop ingedrukt houdt.
3. Selecteer het doel
DIY 2.4GHz / DIY_2400_RX_ESP8285_SX1280 en
"UART" voor Flashing Method, stel je bind-frase in en
Firmware-opties en als je klaar bent, klik je op
Bouw en Flash.
UDP-verbinding met INAV-configurator via WiFi
Knippert met ESP_NodeMCU-PyFlasher
1. Sluit de ESP8285(ETx, ERx) aan op de USB-TTL-adapter, met ETx op F405-WTE aangesloten op Rx op USB-TTL en ERx aangesloten op Tx van USB-TTL. Sluit 4v5 en GND van F405-WTE aan op 5V en GND van USB-TTL
2. Sluit de USB-TTL-adapter aan op de pc terwijl u de ESP8285-opstartknop ingedrukt houdt.
3. Open ESP_NodeMCU-PyFlasher
4. Selecteer Seriële poort van USB-TTL-module, laad firmware, selecteer "Dubbele uitgang (DOUT)" en "Ja.wist alle gegevens'
5. Klik op "Flash NodeMCU'
6. Na het knipperen schakelt u de F405-WTE uit en vervolgens weer in via USB of batterij.
7. Wacht een paar seconden, zoek WiFi SSID "MSPWifiBrug", en wachtwoord is "123456789'
8. Als er geen automatische doorschakeling naar de configuratiepagina is, ga dan naar http://192.168.4.1 henmatig. Stenaard inloggegevens: Gebruikersnaam: beheerder, Wachtwoord: 123456789.
