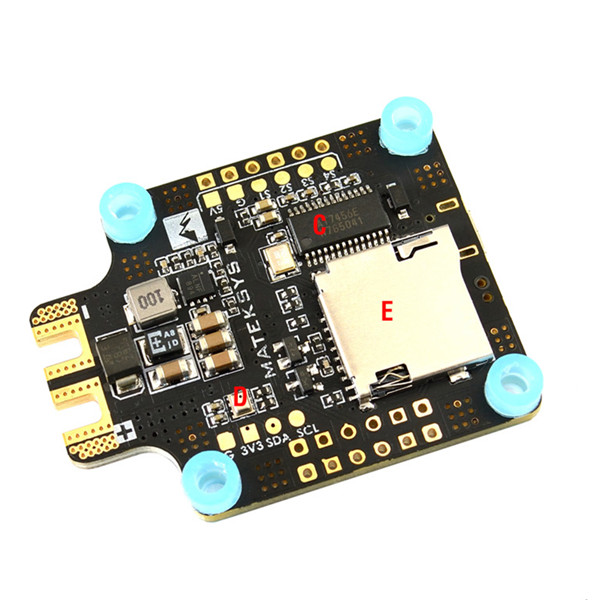

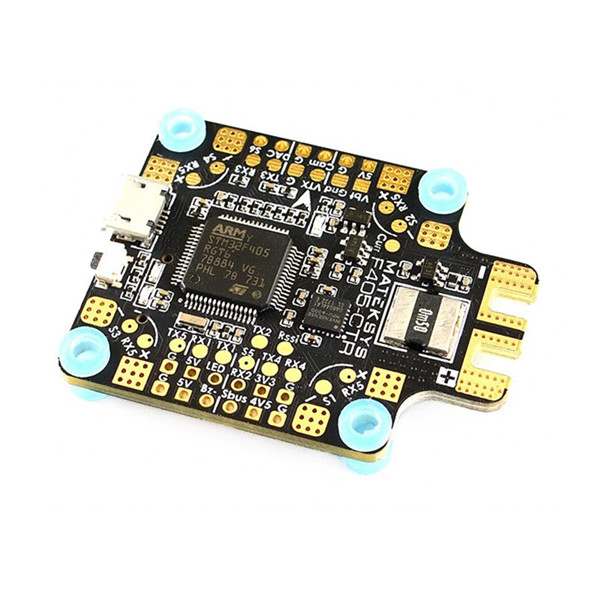

Matek Systemen BetaFlight F405-CTR Flight Controller Ingebouwde PDB OSD 5V / 2A BEC Stroomsensor voor RC Drone
bestek (Handleiding):
Merknaam: Matek Systems
Artikelnaam: BetaFlight F405-CTR
Formaat: 36x46mm PCB met 30,5 mm montagegaten
Gewicht: 10 g
Kenmerken:
pakket inbegrepen:
1x Matek Systemen BetaFlight F405-CTR
1x Rubycon ZLH 35V / 470uF (Low ESR)
6x siliciumdichtingsringen M4 tot M3
1x FR4 printplaat 36 * 36 * 1mm
bestek (Handleiding):
Merknaam: Matek Systems
Artikelnaam: BetaFlight F405-CTR
Formaat: 36x46mm PCB met 30,5 mm montagegaten
Gewicht: 10 g
FC Specificaties:
MCU: 168MHz STM32F405
IMU: MPU6000 versnellingsmeter / gyro (SPI)
Baro: BMP280 (I2C)
OSD: BetaFlight OSD w / AT7456E chip
Blackbox: MicroSD-kaartsleuf (SD / SDHC)
VCP, UART1, UART2, UART3, UART4, UART5
Ingebouwde omvormer voor SBUS-ingang (UART2-RX)
PPM / UART Gedeeld: UART2-RX
SoftSerial op TX2, S5 of S6 optioneel
Camerabediening op S6 of DAC optioneel
Smartaudio & Tramp VTX protocol ondersteund
WS2812 Led Strip: Ja
Beeper: Ja
RSSI: Ja
VBB Specificaties:
Ingang: 6 ~ 30V (3 ~ 6S LiPo) met TVS-beveiliging
VOB: 4x30A (max. 4 x 46 A), 6 lagen * 2 oz koperen PCB
BEC: 5V 2A cont. (Max.3A)
LDO 3.3V: Max.300mA voor Spektrum RX
Stroomsensor 184A (schaal 179)
Batterijspanningssensor: 1:10 (Schaal 110)
Kenmerken:
3x LED's voor FC STATUS (blauw, rood) en 3.3V indicator (rood)
6x PWM / DShot-uitvoer zonder conflict
5x UARTs
1x G / S1/S2/S3/S4 pads voor 4in1 ESC Signal / GND
4x paar hoekkussens voor ESC Signal / GND aansluitingen (DSHOT compatibel)
1x paar I2C1-pads
1x Side-Press knop voor BOOT (DFU) modus
pakket inbegrepen:
1x Matek Systemen BetaFlight F405-CTR
1x Rubycon ZLH 35V / 470uF (Low ESR)
6x siliciumdichtingsringen M4 tot M3
1x FR4 printplaat 36 * 36 * 1mm
