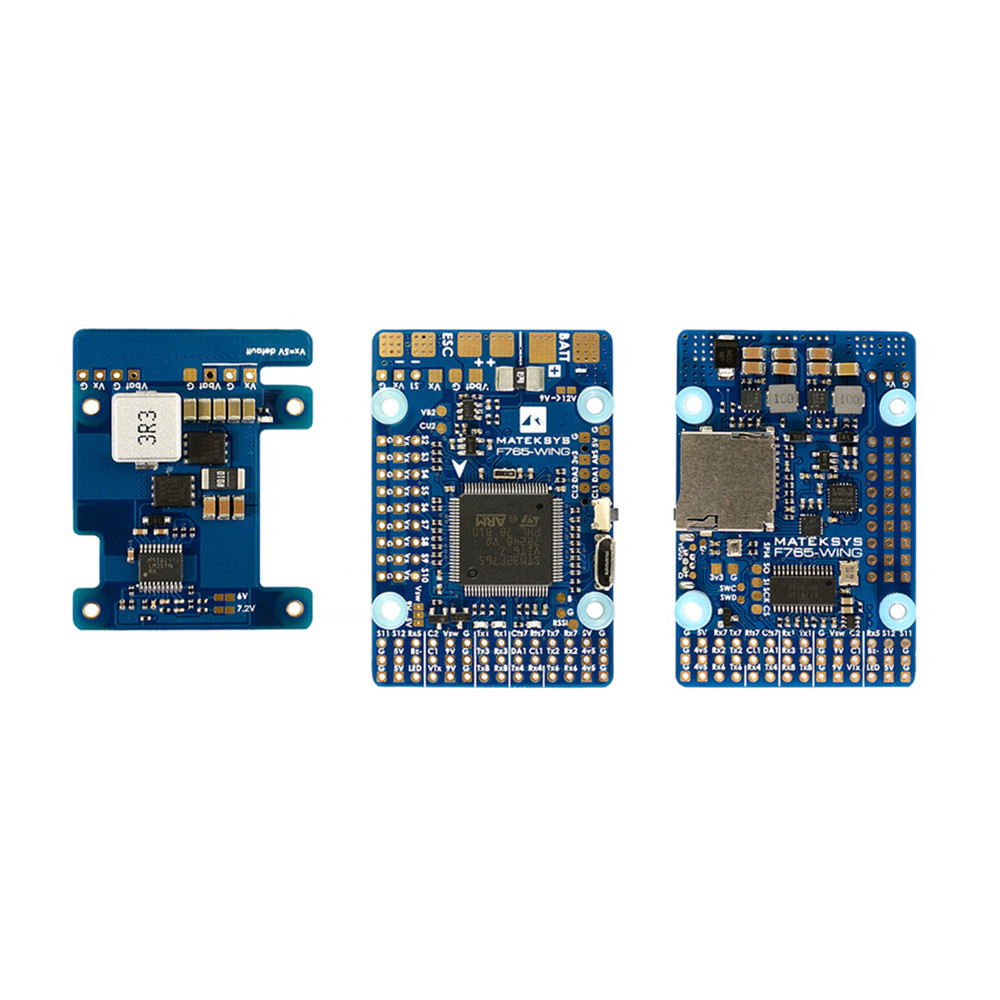

FC Specificaties:
MCU: STM32F765VIT6, 216 MHz, 512 KB RAM, 2 MB Flash
IMU: MPU6000 (SPI1) & ICM20602 (SPI3)
Baro: BMP280 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: MicroSD-kaartsleuf (SDIO)
7x Uarts (1,2,3,4,6,7,8) met ingebouwde inversie.
1x Softserial1_Tx (INAV)
12x PWM uitgangen (S1 ~ S10 ondersteunt Dshot)
6x ADC (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
3x LED's voor FC STATUS (blauw, rood) en 3.3V indicator (rood)
2x I2C
1x SPI4 break-out
Schakelbare dubbele camera-ingangen
Schakelbaar 5V / 9V (12V) voor camera / VTX
Zeer nauwkeurig huidig gevoel
ADC VB2-spanningsdeler: 1K: 10K
ADC AirSpeed spanningsdeler: 10K: 10K
TR / SA VTX-besturing: Ja
WS2812 Led Strip: Ja
Beeper: Ja
RSSI: Ja
Analoge luchtsnelheidssensor: Ja
Digitale luchtsnelheidssensor: Ja
FC Firmware:
INAV Doel: MATEKF765
INAV Doel: MATEKF765
ArduPilot (ChiBiOS) Doel: MATEKF765-WING
VOB:
Ingangsspanningsbereik: 9 ~ 36V (3 ~ 6S LiPo) met TVS-beveiliging
2x ESC powerpads
Accuspanningssensor: 1:10 (schaal 1100 in INAV, BATT_VOLT_MULT 11.0 in ArduPilot)
Huidige senor: 132A, 3.3V ADC (schaal 250 in INAV, 40 A / V in ArduPilot)
BEC 5V-uitvoer:
Ontworpen voor Flight controller, Receiver, OSD, Camera, Buzzer, 2812 LED_Strip, Buzzer, GPS module, AirSpeed
Continu stroom: 2 Amp, Max.3A
BEC 9V / 12V-uitgang:
Ontworpen voor video-zender, camera, gimbal ect.
Continu stroom: 2 Amp, Max.3A
12V optie met Jumper pad
BEC Vx-uitgang:
Ontworpen voor servo's
Voltage instelbaar, 5V Standaard, 6V of 7,2V via jumper
Continue stroom: 8 Ampère, Max. 10A
BEC 3.3V-uitgang:
Ontworpen voor Baro / Compass-module en Spektrum RX
Lineaire regelaar
Continu stroom: 200mA
Fysiek:
Montage: 30,5 x 30,5 mm, Φ4 mm met ø3 mm doorvoertules
Afmetingen: 54 x 36 x 13 mm
Gewicht: 26 gram
Pakket inbegrepen:

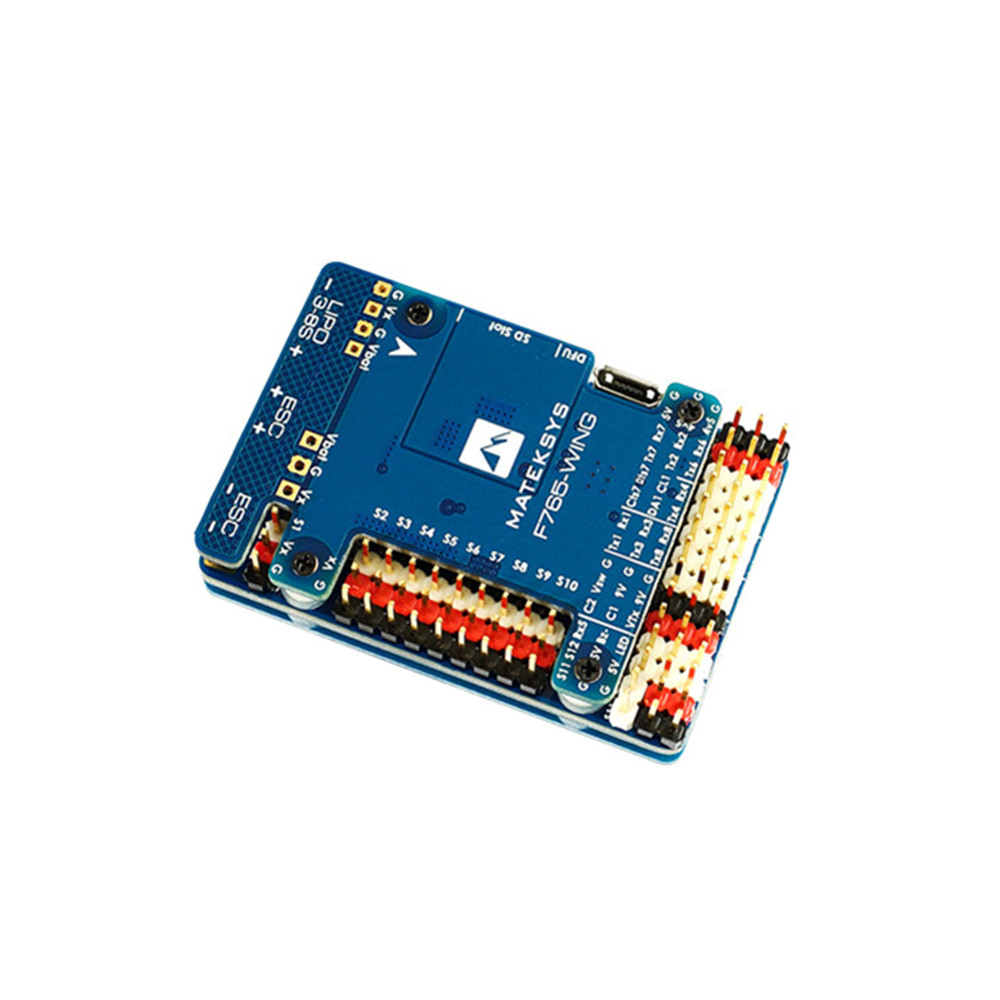

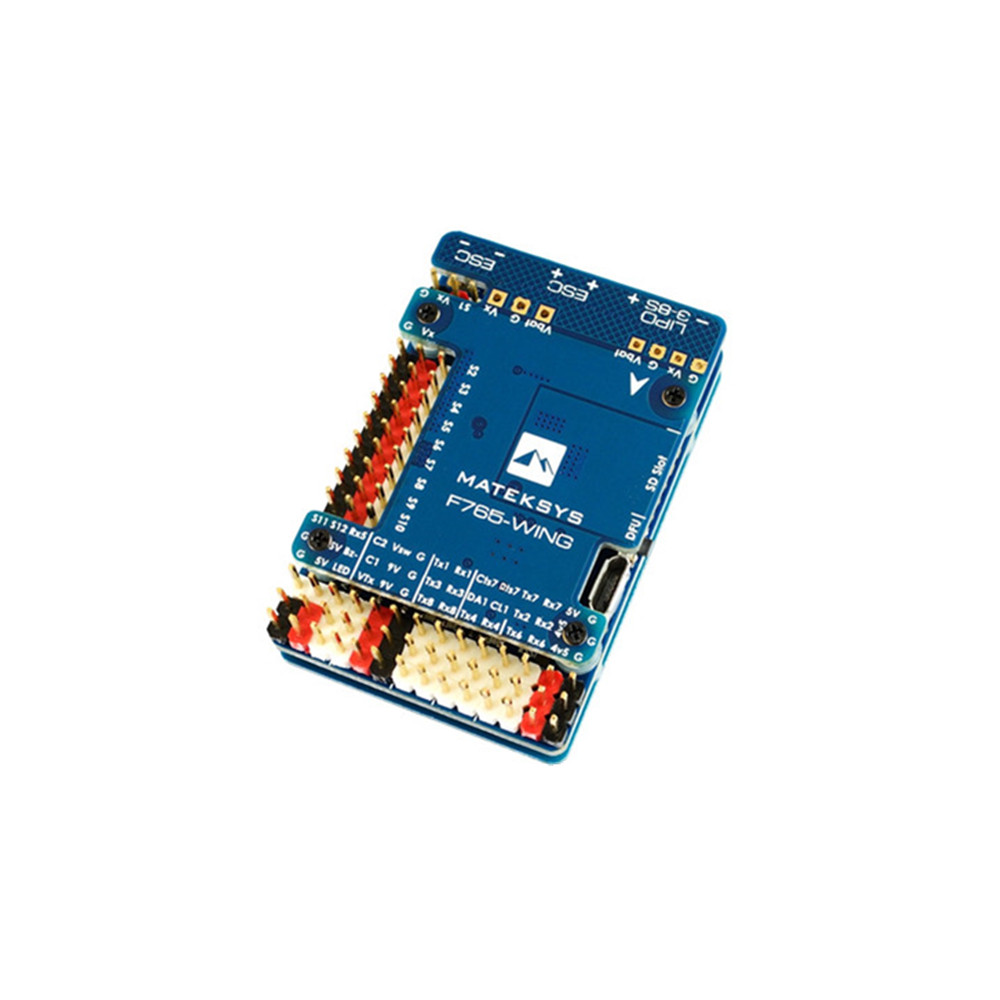

1 x Matek Systemen F765-WING STM32F765VI Flight Controller Ingebouwde OSD voor RC Airplane Fixed Wing
Pakket inbegrepen:
1 x Matek Systemen F765-WING STM32F765VI Flight Controller Ingebouwde OSD voor RC Airplane Fixed Wing
