Overzicht:
Het LP / HP / BP / NO-filter kan worden gebouwd met behulp van het principe van geschakelde condensatorfiltering.
De interne bevat twee identieke filtereenheden A / B, elke eenheid filtert twee secties, zodat een MAX262 een vierde orde filter kan vormen.
Vier parameters worden gebruikt bij het gebruik van: middenfrequentie f0, Q-waarde, klokfrequentie, werkmodus. Het type filter (LP / HP / BP / INCH) wordt bepaald door de penverbinding. De afsnijfrequentie f0 van het filter wordt bepaald door fclk en de parameter FN. De Q-waarde van het filter wordt bepaald door de parameter QN.
De parametermeting kan nauwkeuriger zijn, maar omdat het geschakelde condensatorfiltering is, dus de uitgangssignaalvorm is getrapt. De gebruikelijke methode is om een RC laagdoorlaatfilter toe te voegen om het hoogfrequente kloksignaal te verwijderen.
Gedetailleerde beschrijving:
1. Vier modi
Modus 1: Banddoorgang, laagdoorlaat. Van toepassing zijnde types Butterworth, Chebyshev, Bessel. Kan ook worden gebruikt voor bandstopfilters.
Modus 2: volledige banddoorgang, laagdoorlaat
Modus 3: Elliptical Bandpass, Elliptical Lowpass, Qualcomm
Modus 4: Alles passeren
2. Fclk wordt ingevoerd via pin CLKA / CLKB, die de afsnijfrequentie van het filter samen met de parameter FN kan veranderen.
3. De FN-waarde is een decimale weergave van de binaire waarde voor F0, Q.
Het middelste frequentiebereik is 1HZ-100KHZ en de MAX262-middenfrequentie kan oplopen tot 140KHz.
Berekeningsmethode van de frequentie van het middenfrequentie of buigpunt:
Modus 1, 3, 4: Fclk / f0 = (26 + N) pi / 2; geconverteerd f0 = fclk * 2 / pi / (26 + N)
Modus 2: N = fclk / f0 / 1.11072-26 ·
4. QN-waarden variëren van 0,5-64,0, maximale modus tot 90
Q-waarde controlewoordberekeningsmethode:
Modus 1, 3, 4: N = 128-64 / Q
Modus 2: N = 128-90.51 / Q
5. De werkmodus, FN en QN, kan worden opgeslagen in de MAX262 interne ROM door de adresregels, datalijnen en bedieningslijnen van de MAX262 te schrijven, waardoor het systeem werkt.
Selecteer A0-A3, de gegevens in de ROM worden bijgewerkt en D0 / D1 voor de databits. Gegevens worden geschreven op de stijgende flank van het WR-signaal. Het elektrische signaal op de Fclk-ingang interfereert niet met het digitale signaal.
Detail:
1. Het toevoegen van een vergrendeling / trigger aan de wanneer aangesloten op de MAX262 kan de interferentie aanzienlijk verminderen.
2. Er zijn twee manieren om de frequentie f0 in te stellen:
Methode 1: fclk is vastgesteld en de waarde van FN is gewijzigd. Omdat het FN-bereik slechts [0-63] is, is de stapwaarde klein en de nauwkeurigheid laag.
Methode 2: FN is opgelost en fclk is gewijzigd. Het aanpassen van fclk geeft een bevredigende afsnijfrequentie.
Kenmerken:

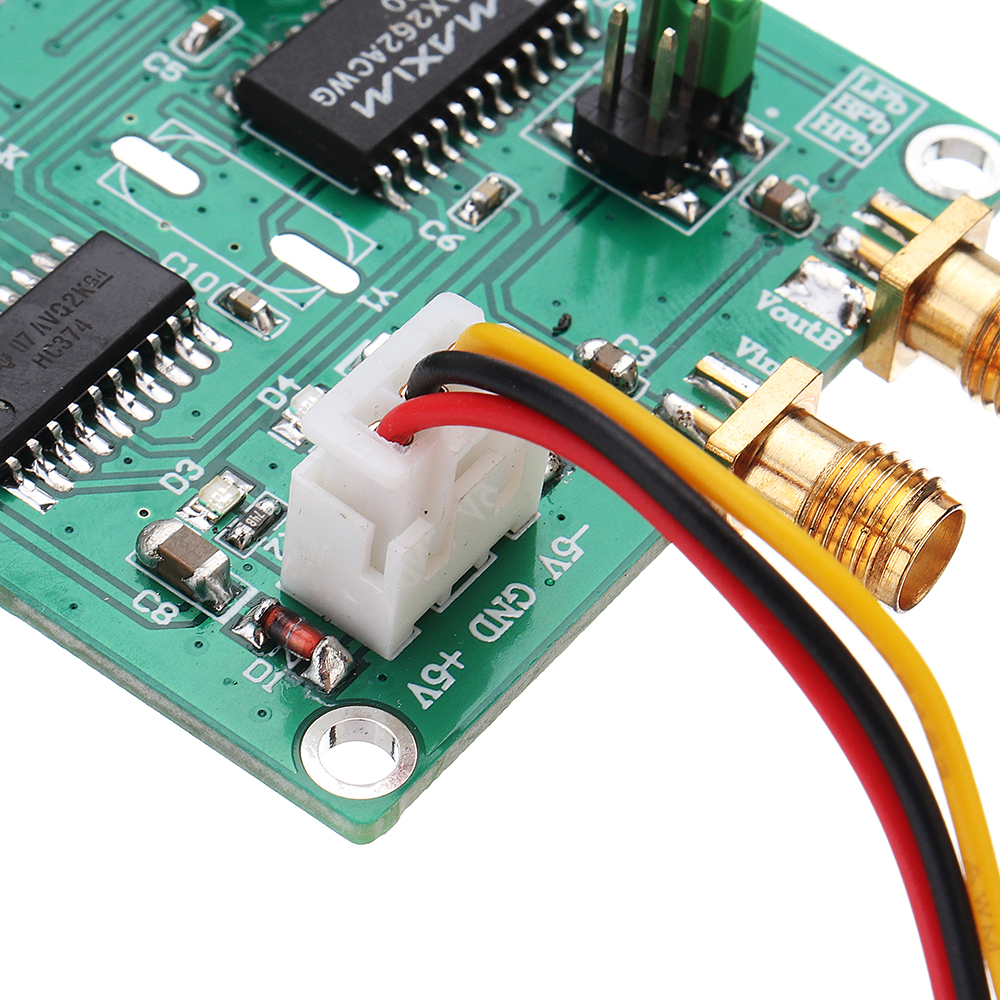

1. Vermogen: ± 5V typische voeding

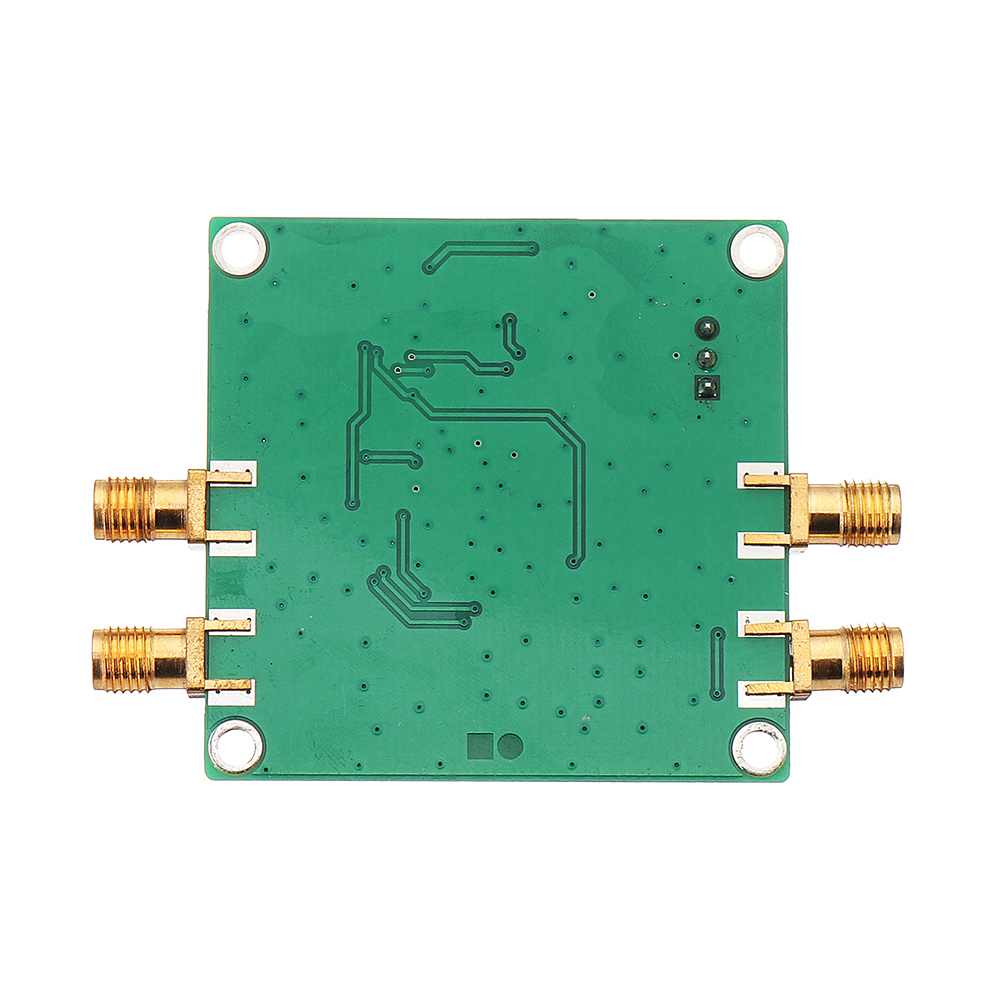

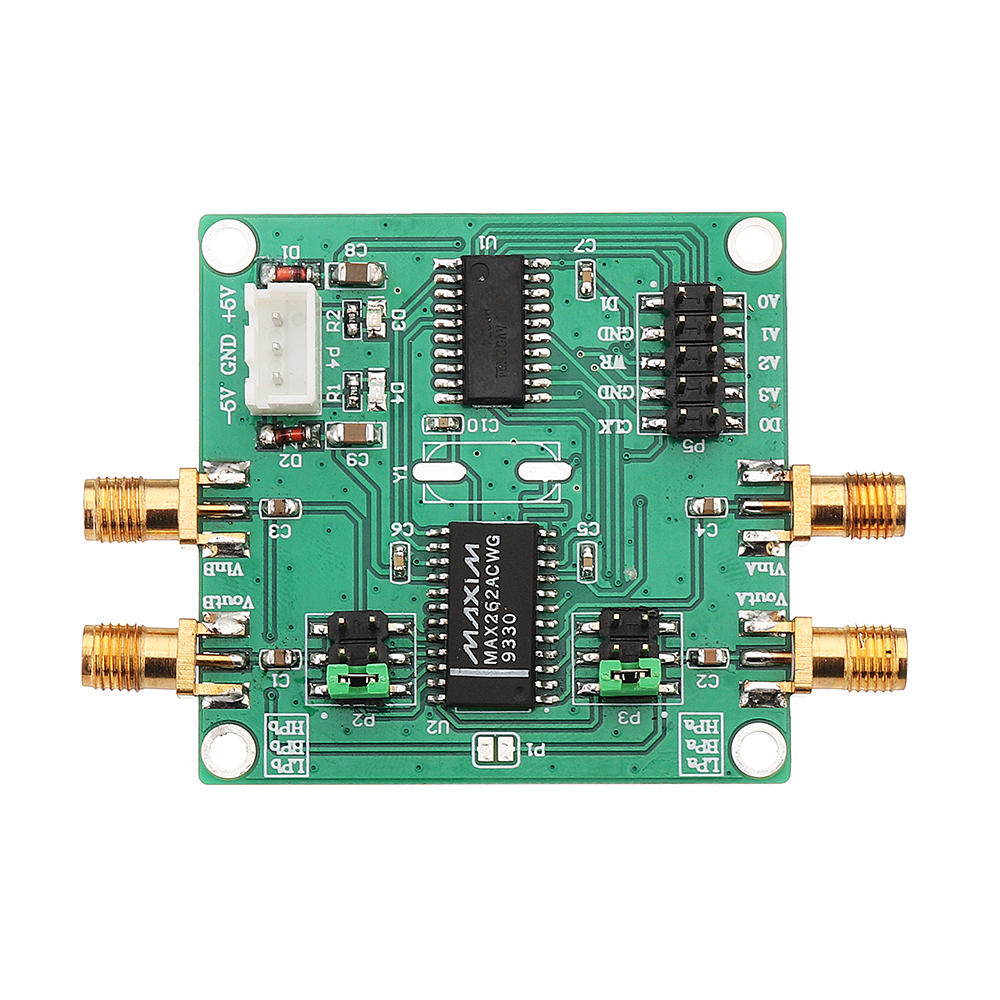

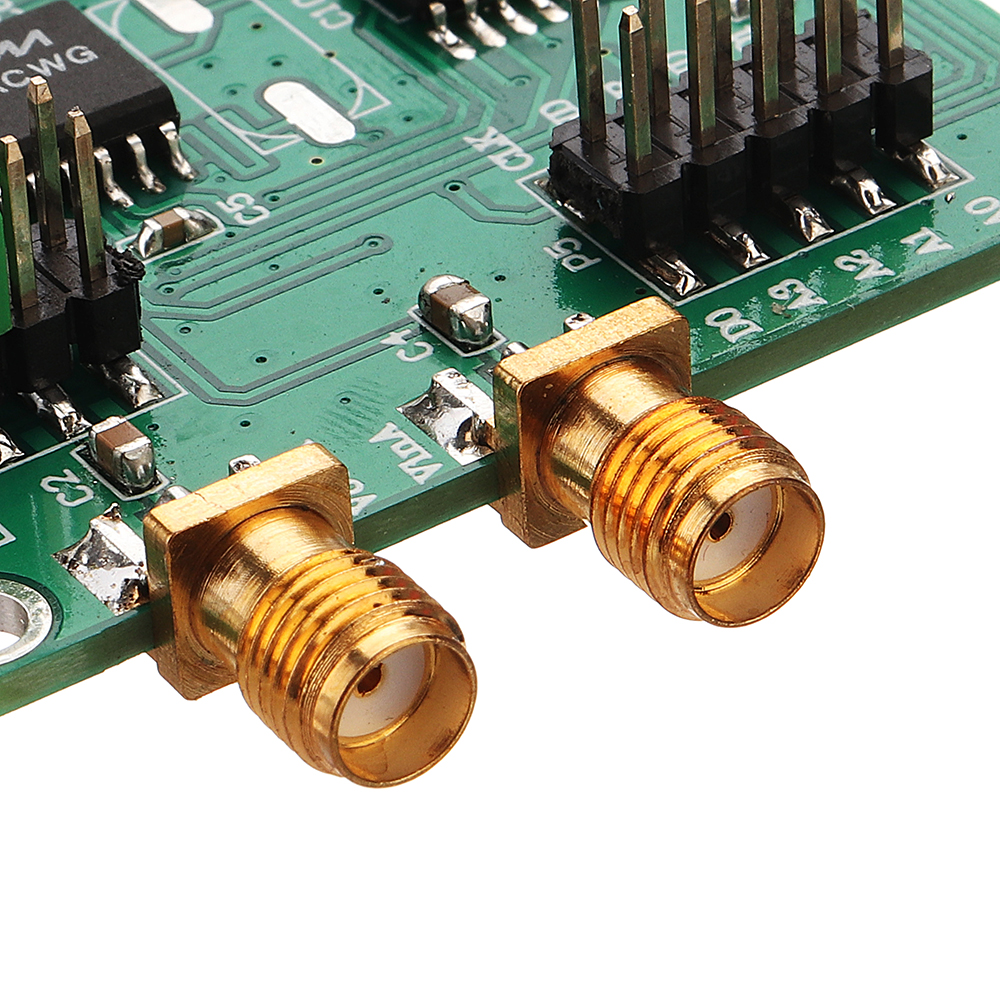

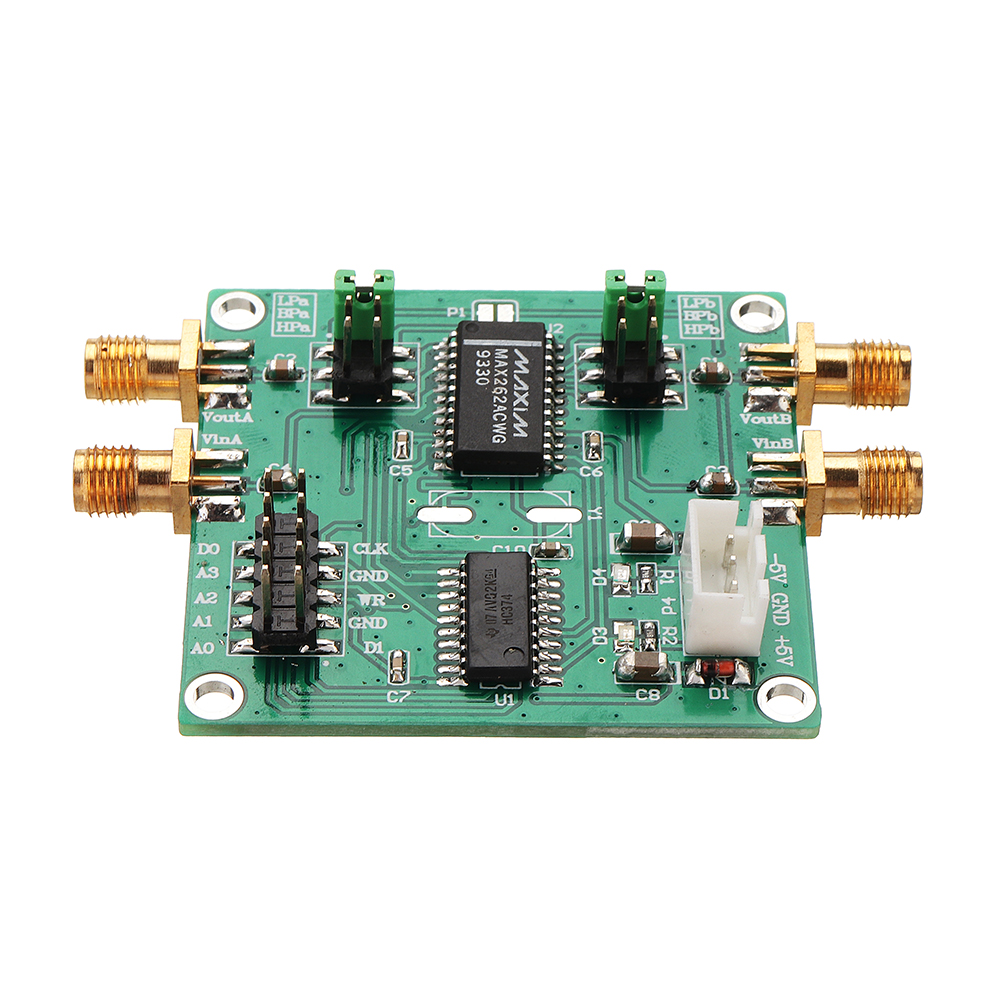

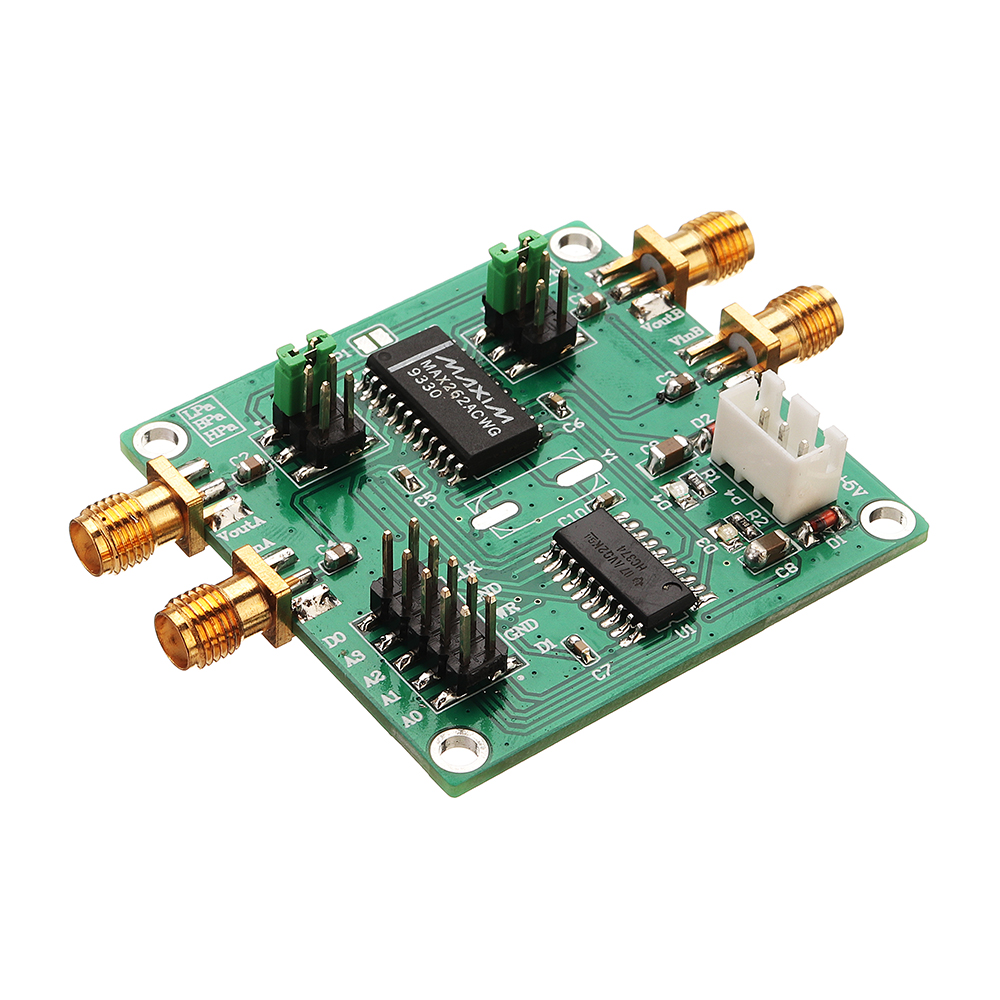

2. Ingang en uitgang van twee SMA-interfaces INA, INB, VOUTA, VOUTB, uitgang A en B kunnen worden gecascadeerd door springer P1 om een vierde-orde of andere vorm van filter te realiseren
Pakket bestaat uit:

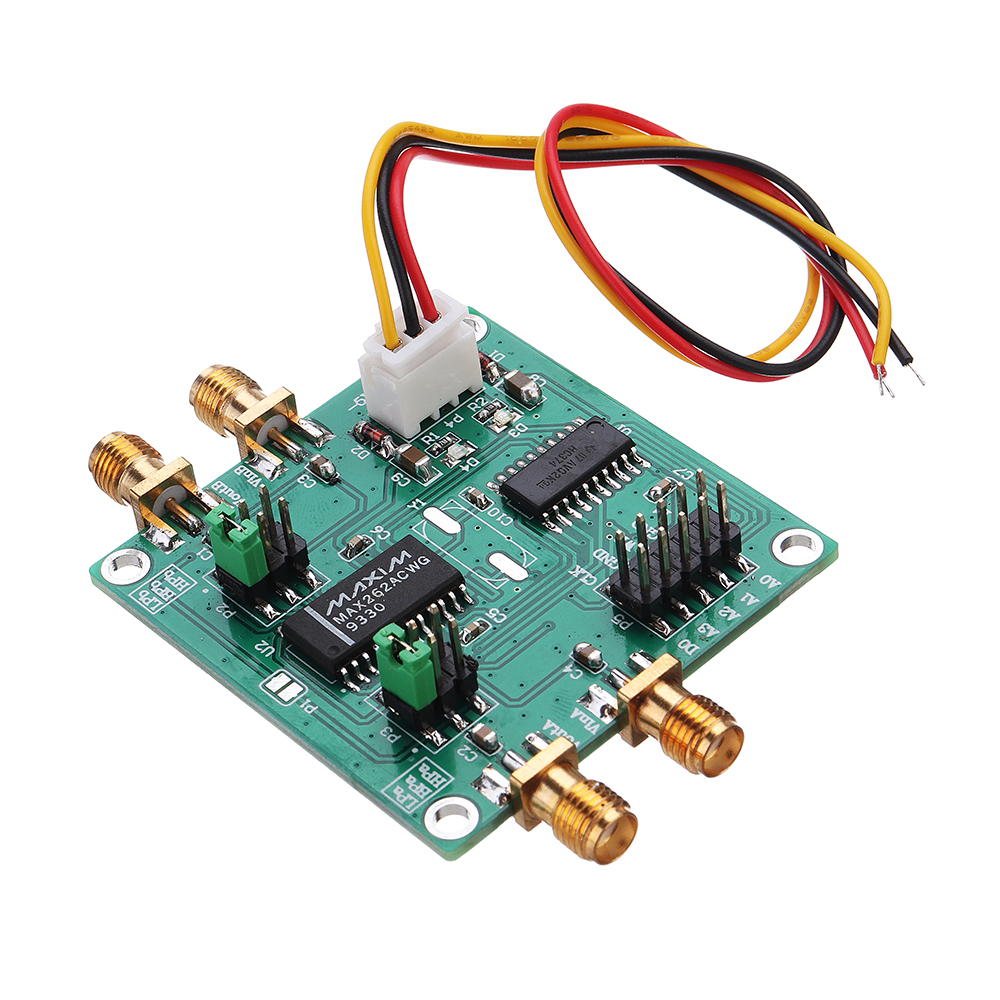

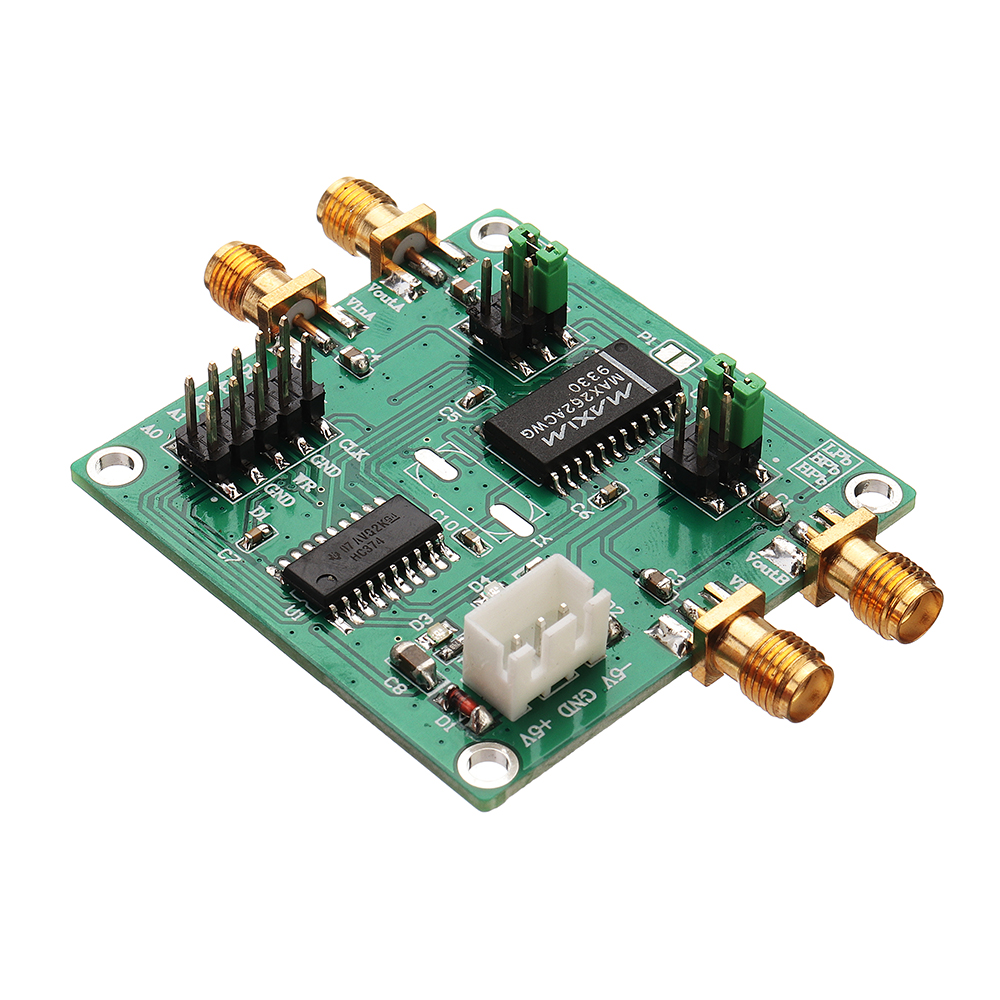

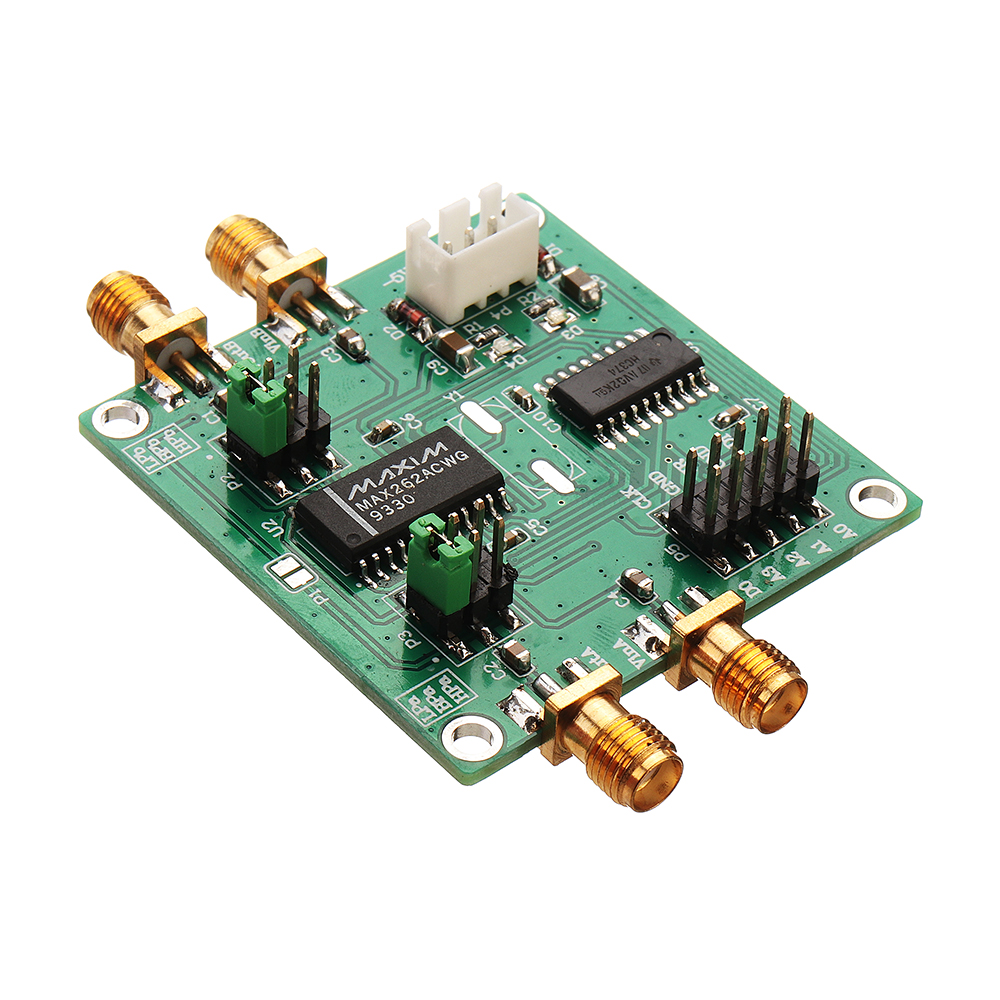

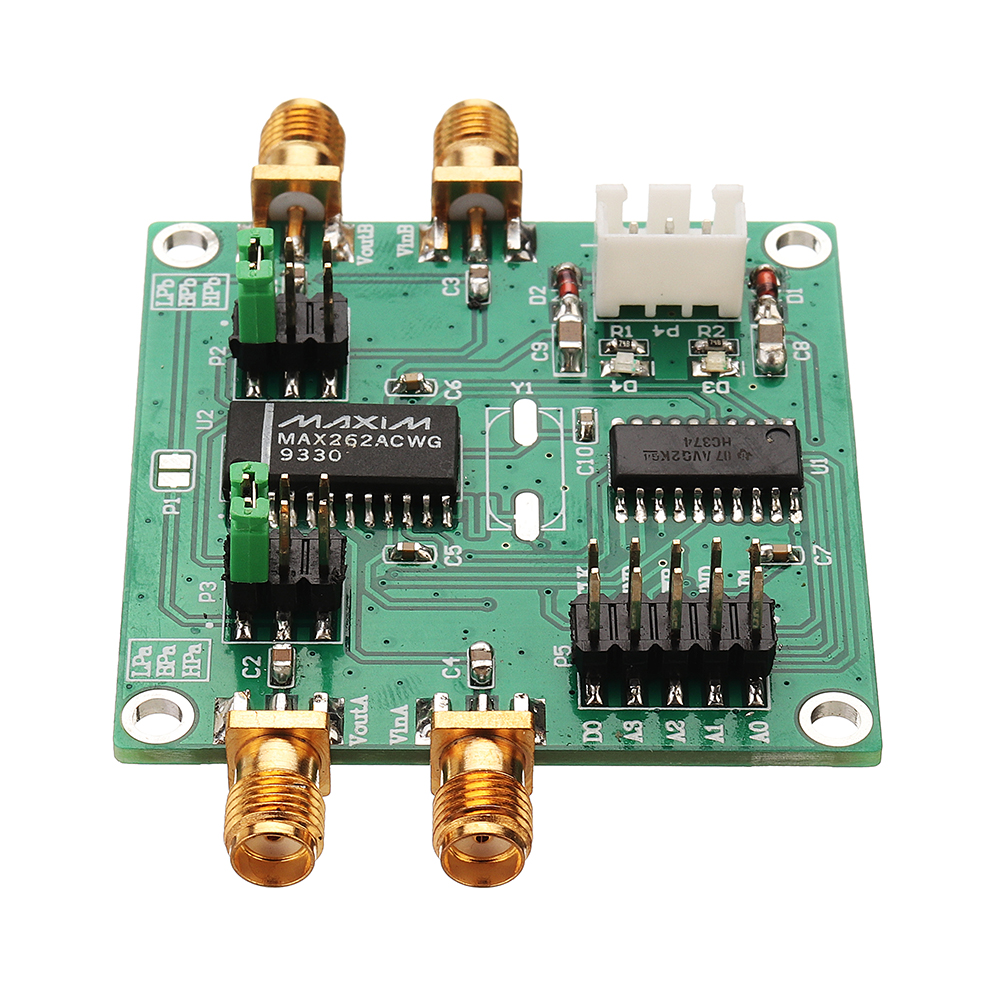

1 x MAX262 programmeerbaar filter
