OPMERKING:
Het is NIET compatibel met GT1030, GTX1050, GTX1050TI, GTX1060TI, GTX1070TI, GTX1080TI.
EXP GDC heeft een nieuwe generatie ingeluid V8.0, en dit is voor mini PCI-E slot versie, als u andere solt-versie nodig heeft, klik dan op de link zoals hieronder:
[NGFF-versie] V8.0 EXP GDC Laptop Externe Onafhankelijke Video Card Dock
[Expresscard-versie] V8.0 EXP GDC Laptop Externe Onafhankelijke Video Card Dock
Specificatie:
EXP GDC is een NIETEBOOK externe grafische adapter-apparatuur, inclusief stroom en andere noodzakelijke accessoires. Stroomvoorziening en grafische kaart moeten apart worden gekocht.
(scherm: gebruik de notebook-display nodig laptop wordt geleverd met Intel (R) HD grafiek en aangesloten boven GTS450 als NVIDIA grafiek. Anders moet u externe monitor.)
Alvorens te gebruiken, download en lees de bedieningshandleiding:
https://drive.google.com/open?id=0BxloeYV0fXn9Ry1yUGZ0cmgyLU0
1. Interface:
Opmerking: Controleer of het slot het mini PCI-E-slot is.
De volgende afbeelding is het verschil tussen Mini PCI-E slot en NGFF slot.
2.Power:
De voeding is niet inbegrepen in de set.
1. Dual TD compatibele switch (hardware conflict resolutie)
Toepassing
Installeren:
Referentie middelen
parameters
De belangrijkste parameters:
Ondersteuning voor PCI-E X16, de werkelijke X1-modus (volgens de verschillende notebook configuratie kan worden opgewaardeerd naar X2 modus)
De basisparameters:
Producten: Notebook PCI-E uitbreidingsapparaat
Productpositionering: upgrade van de notebookprestatie.
Besturingssysteem: Windows XP / 7/8 / 8.1, Linux etc.
(Herinner u: Win XP, Win8 / 8.1 is eenlleen compatibel met de laptop met extern scherm)
Uitgebreide ondersteuning:
PCI-E X16: DMI GT / s (X1) 5

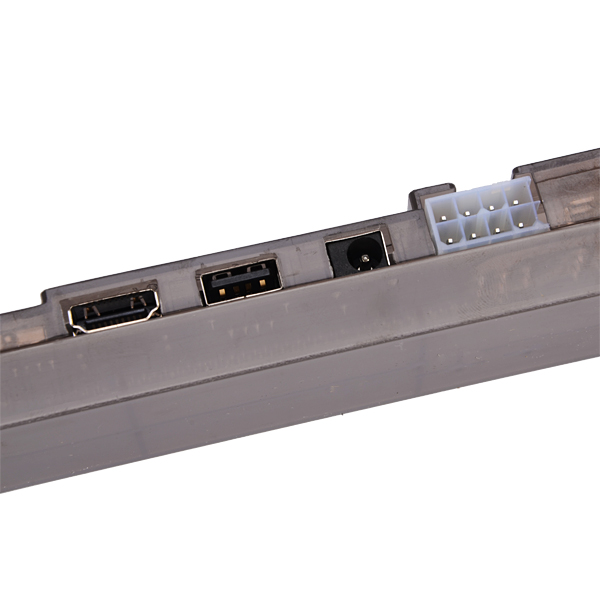

Stroomondersteuning:
8P interface: 220W max.
DC-interface: 150W max.
Opmerking: de stroomgrens zonder ATX-kabel.
Pakket inbegrepen:

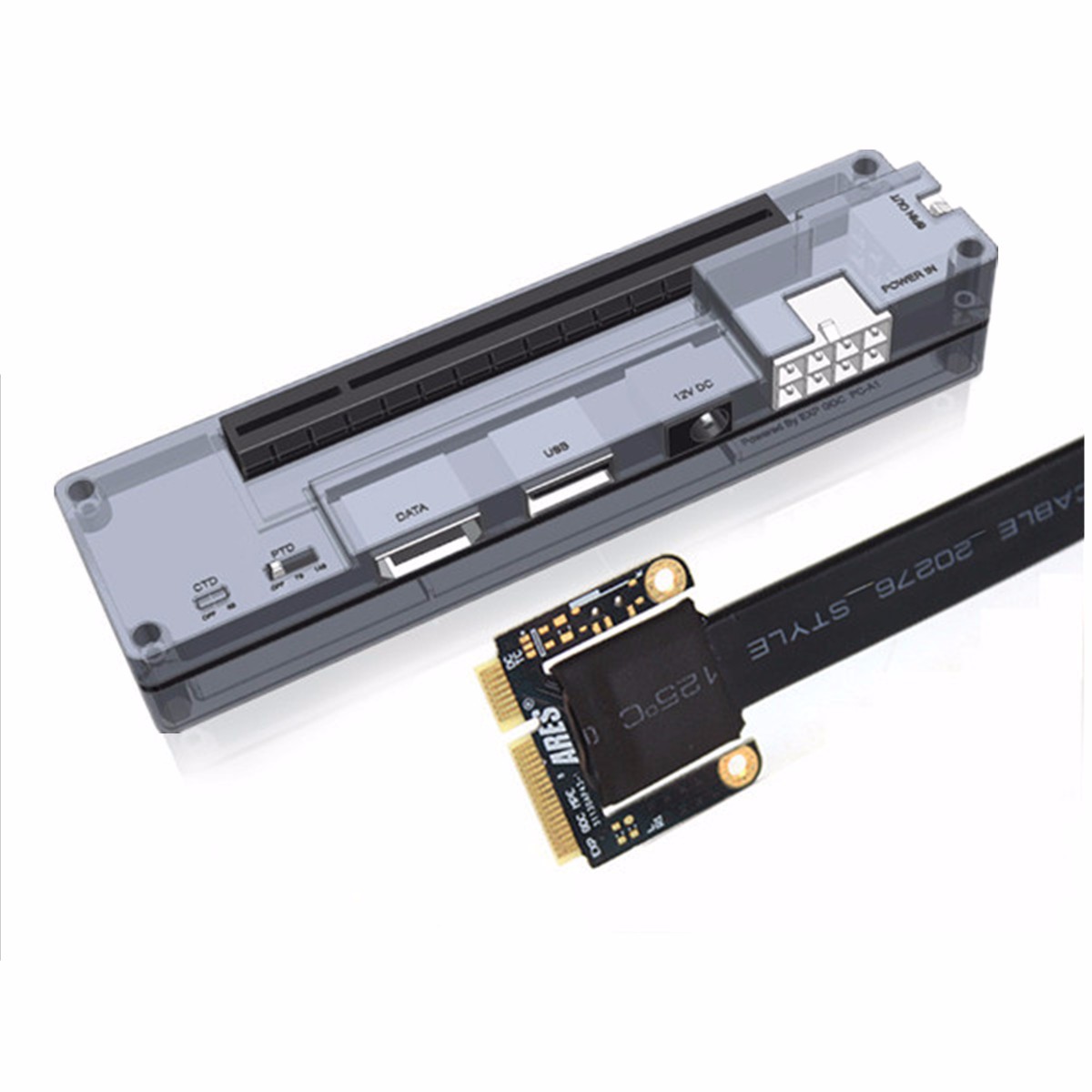

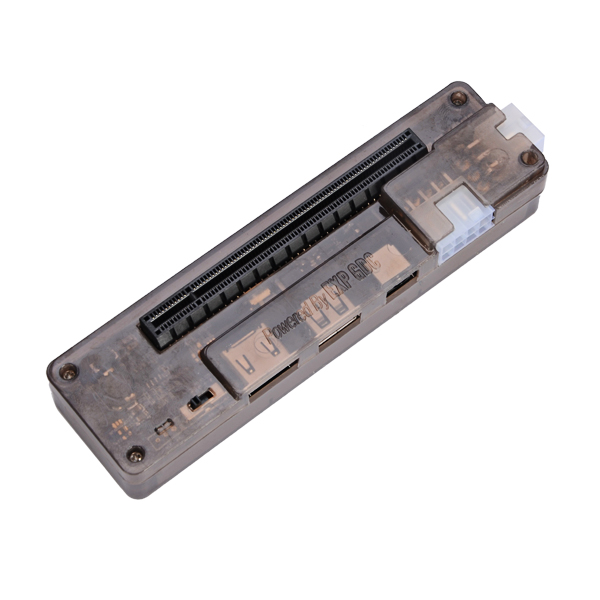

1 * EXP GDCV8.0-adapter

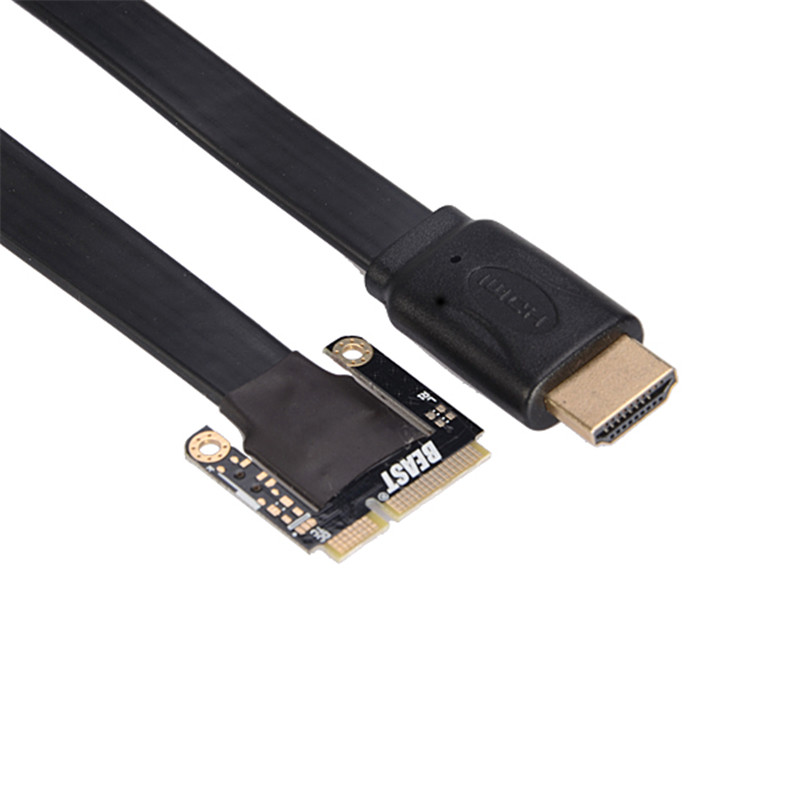

1 * Mini pcie-datalijnen

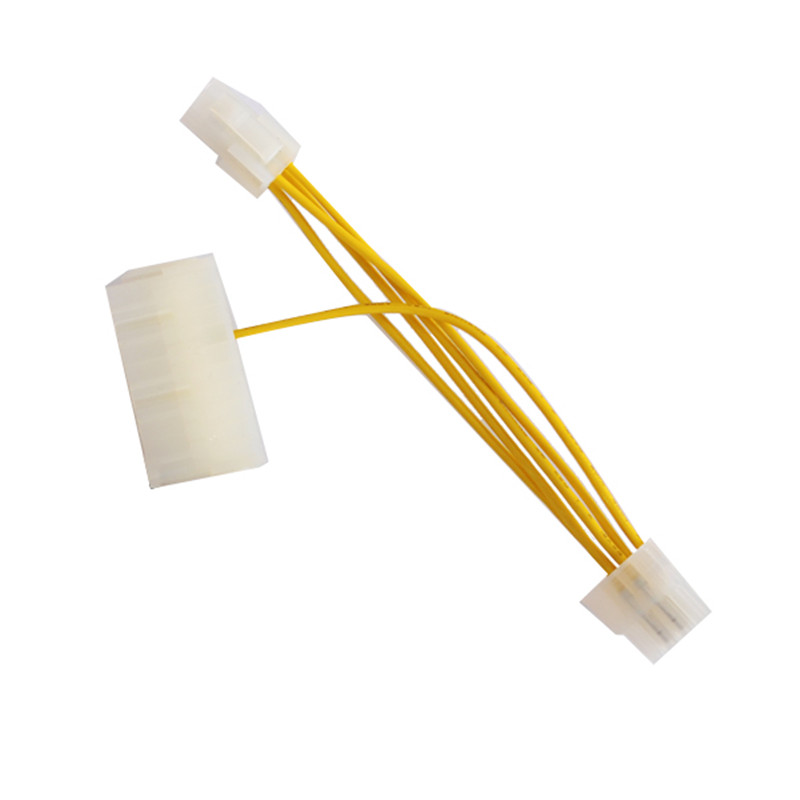

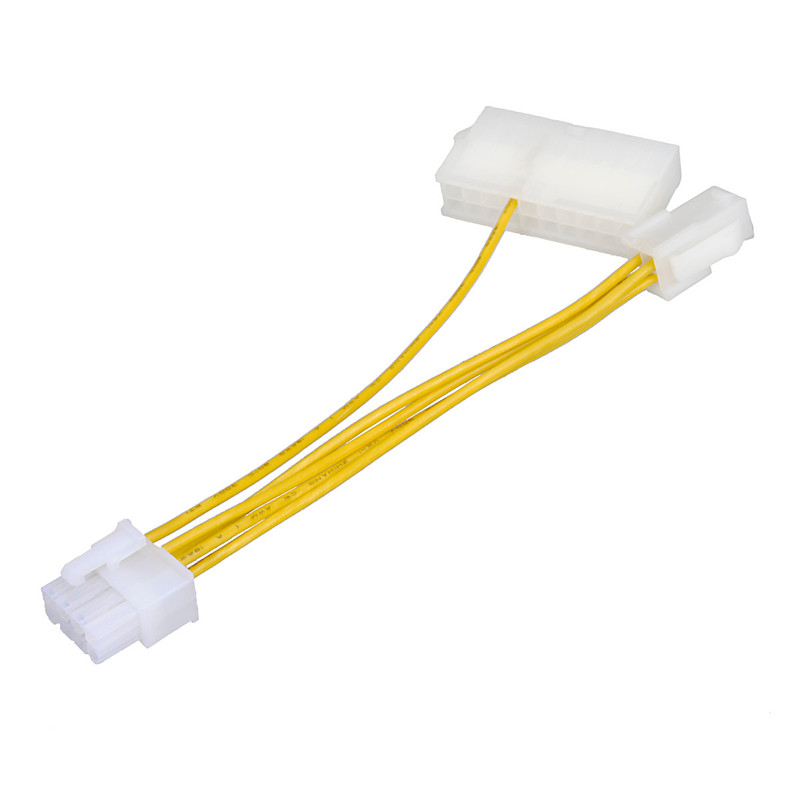

1 * ATX voedingskabel PSU
Opmerking: ons product wordt niet bij de bureaumachineleverancier inbegrepen, u moet het zelf kopen, afhangen van de werkelijke behoeften.
Klantenvragen:
Vraag 1: Mijn laptop is xxx-xxx, zal mijn laptop compatibel zijn met de EXP GDC?
Antwoord:
Zolang uw laptop een mini pci e slot heeft, theorie, kan deze worden gebruikt.
Een computer die al niet compatibel is, is eenls volgt:
Lenovo E530, L430, E43, U410
PK 5310M PK H533OM 6910
ASUS N55SF N75 ACPI ASUS A53XI241SV-SL X8dij K53SD
China ui45 EVI4
Haier T68
Acer 4739z
Vraag 2: Welke grafische kaarten moet ik kiezen?
Antwoord: de lijst met aanbevolen grafische kaarten. Een grafische kaart met lage prestaties wordt niet aanbevolen om te gebruiken als externe grafische kaart.
Vraag 3: Welke voeding moet ik gebruiken?
Antwoord: We bieden alleen ATX-kabel aan met het pakket om de EXP GDC te bedienen. Kies de externe stroom voor uw grafische kaart.
6P vermogen:
Het maximum biedt de interface output 6PIN + 8PIN, maximale ondersteuning 12A, maximale ondersteuning 18A output met het moederbord en de. Als u meer dan 220W gebruikt met een powercard, kunt u bij ATX-kabel gebruik maken van de ATX-voeding die wordt gebruikt voor de afbeeldingen.
8P voedingsinterface:
Het hoofdbord en de uitrusting van de voedingsinterface, ondersteunen de soft switch functie (notebook startvermogen start, notebook shutdown power off). De kracht van deze interface, u kunt gebruik maken van 1 speciale DELL 220W, 2, kan worden aangepast aan ATX-kabel met behulp van de ATX-stroom om de externe grafische kracht, zachte schakelfunctie te ondersteunen.
DC-voedingsinterface:
Ondersteuning DC 12 volt voeding ingangsinterface type buitendiameter 5.5MM, binnendiameter 2.1MM, maximale vermogen 150W, ondersteuning van de soft switch functie.
Vraag 4: Kan het met zijn eigen monitor werken?
Antwoord: If you use the AMD series card, it must to connect with the external monitor to use.
Als u N-seriekaart gebruikt, die voorbij is GTS450, en Uw laptop eigen Intel Core grafiek , en gebruik de EGPU-software om in te stellen, dan kan het de interne monitor van de laptop gebruiken, anders moet het verbinding maken met de externe monitor.
Ondersteuningslijst:
(Het volgende model is onze klantenfeedback naar ons die ze gebruiken en zonder probleem)
