Overzicht:

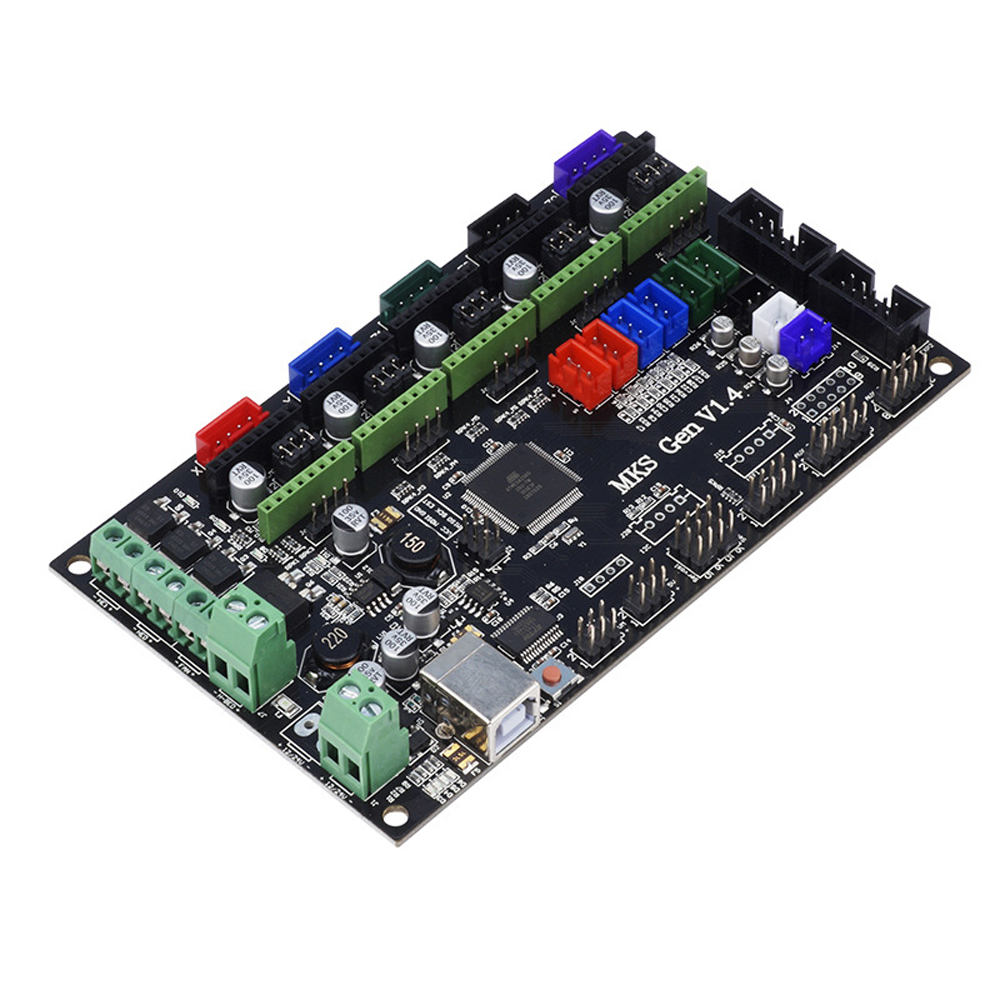

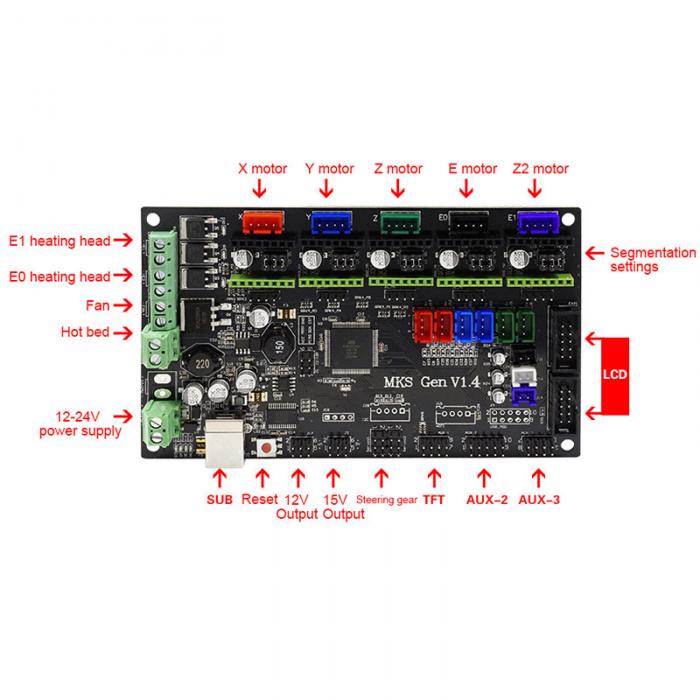

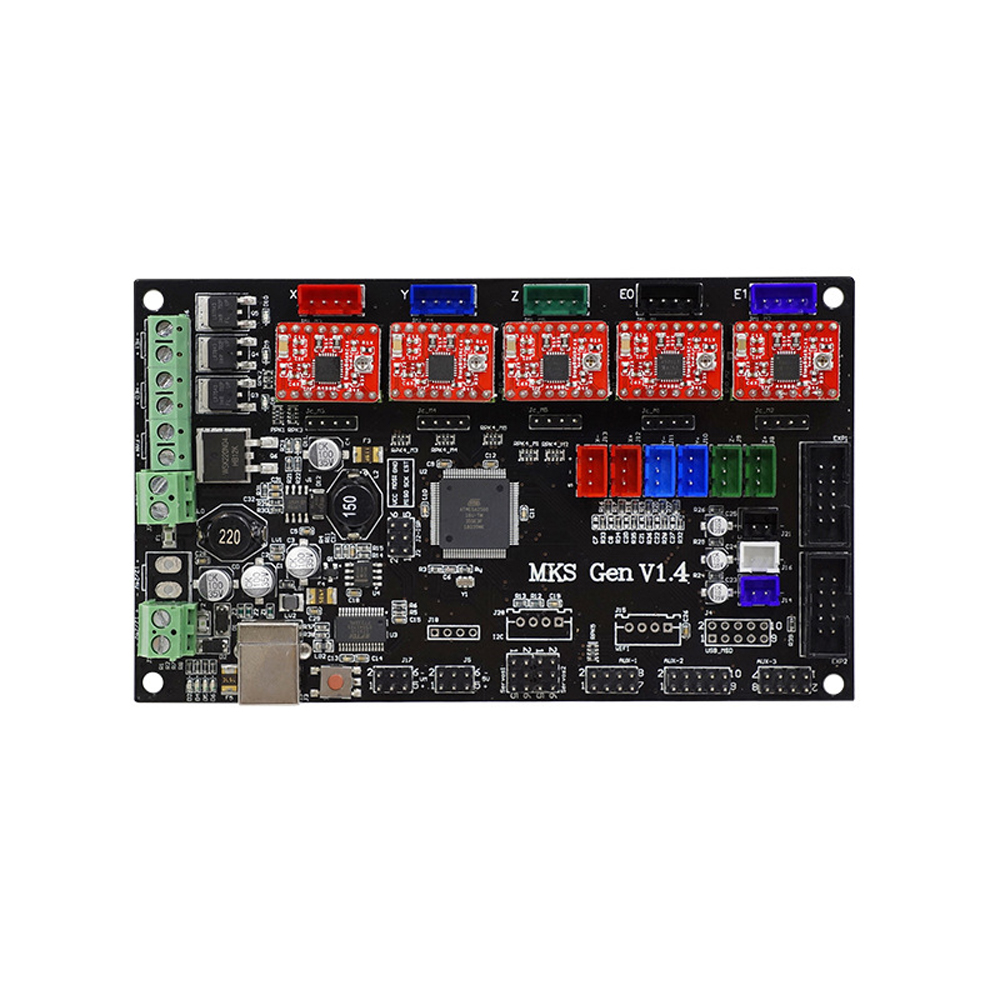

Over MKS-GEN Mainboard:
Over MKS-GEN Mainboard:
1, Assembleer 2560 en ramps1.4 op een bord om het probleem van een complexe interface en een eenvoudige fout van de Ramps 1.4-interface op te lossen.
2. Vervangbare motoraandrijving, ondersteuning 4988 drive en 8825 drive, TMC2100 drive, s109 drive
3, gereserveerd extern aandrijfsignaal, kan worden aangesloten op de externe aandrijving om 57, 86 motoren te besturen.
4, het gebruik van hoogwaardige MOSFET buis, warmte dissipatie beter, om langdurige stabiliteit.
5, het gebruik van speciale power chip, ondersteuning van 12V-24V vermogen, om de oprit's spanning conversie chip verwarming op te lossen, onvoldoende voedingsprobleem.
6, 24V input kan worden geaccepteerd. Onder dezelfde systeemcapaciteit kan de stroom van het stroombed worden teruggebracht tot 1/4, waardoor het probleem van de verwarming van verwarming door warmtepijpen MOS effectief wordt opgelost.
7, Het gebruik van open-sourcefirmware Marlin, configuratie en ramps1.4 precies hetzelfde, kan Ramps1.4 direct vervangen.
8, Kan direct worden aangesloten op de 2004LCD-display en 12864LCD display, ondersteunt TFT28, TFT32 touchscreen.
9. Bewaar de motorimpuls en de richtingsuitgang om de externe hoge stroom te verbinden met een groot stroom (zoals 2A, 5A) motoraandrijfcircuit.
10. Bewaar de servo's, AUX-1 en AUX-2-interfaces op ramps 1.4, met drie 5V-uitgangen en drie 12V-uitvoerinterfaces.

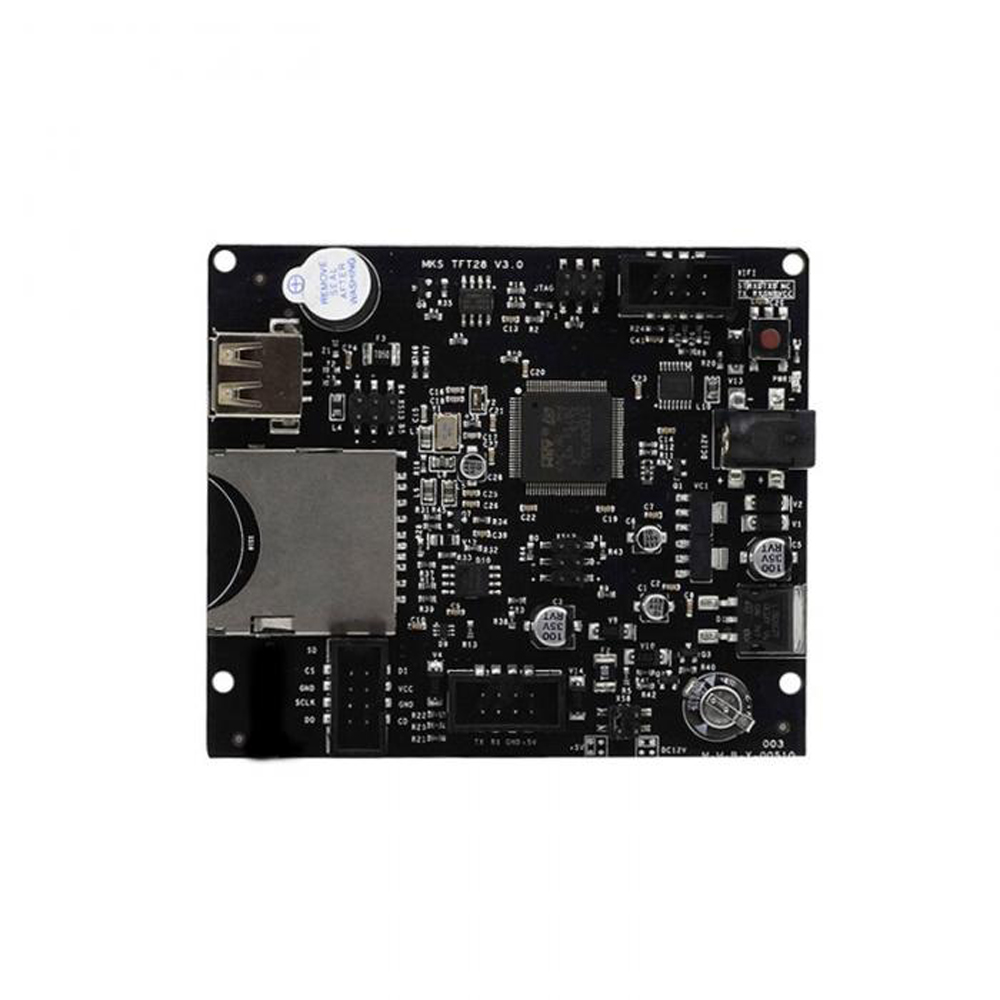

Kenmerken van het MKS-TFT28-beeldscherm:
- Interface-aanpassing: drie sets van thema's, een verscheidenheid aan stijlen
- Sterke compatibiliteit: compatibel met Marlin / Smoothieware / Repetier-firmware, open source moederbord plug en play
- Onbedoelde behandeling: stroomuitval voortgezet, breekpunt voortgezet, detectie van gebroken materiaal,
- Shutdown-verwerking: uitschakelen uit, afsluiten voltooien
- Nivellering: automatische nivellering, handmatige nivellering, nivelleringswizard
- Netwerkfunctie: als de module, APP,
- Cloudprinten
- Functionele uitbreiding: maximaal 13 aangepaste instructies

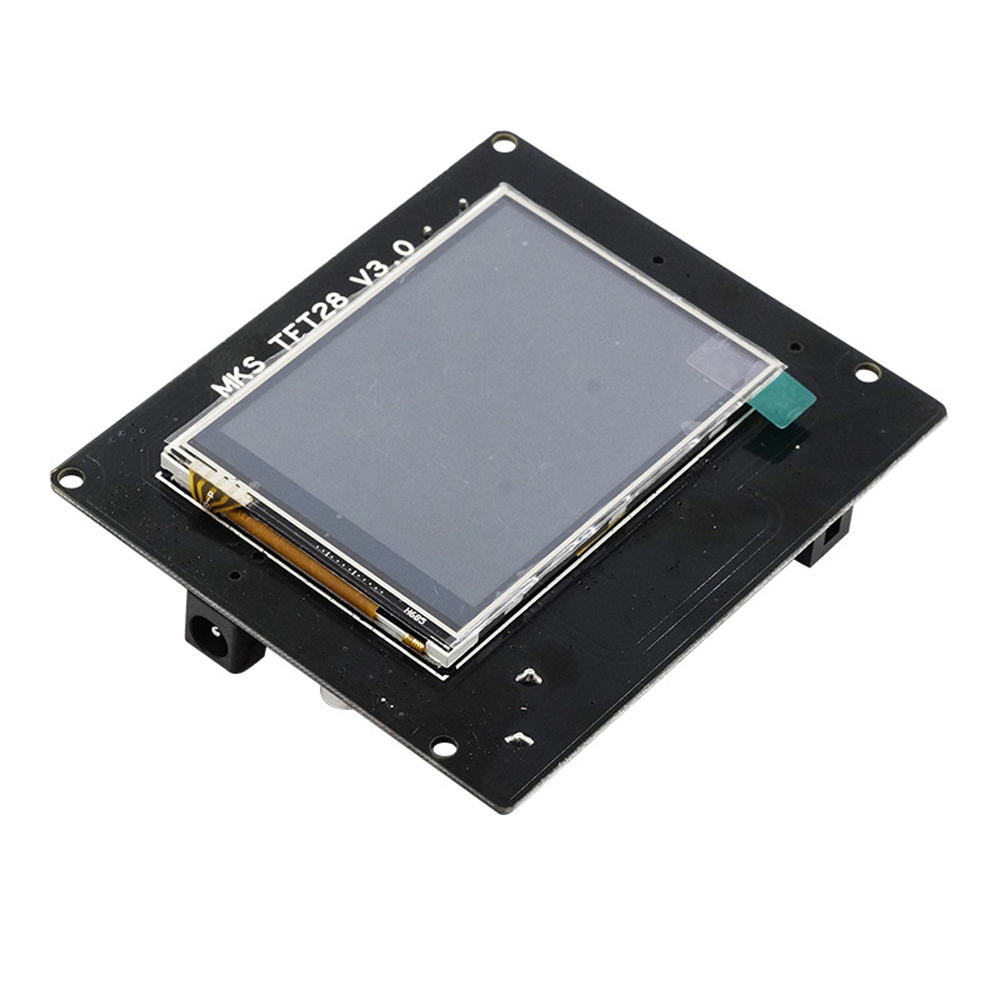

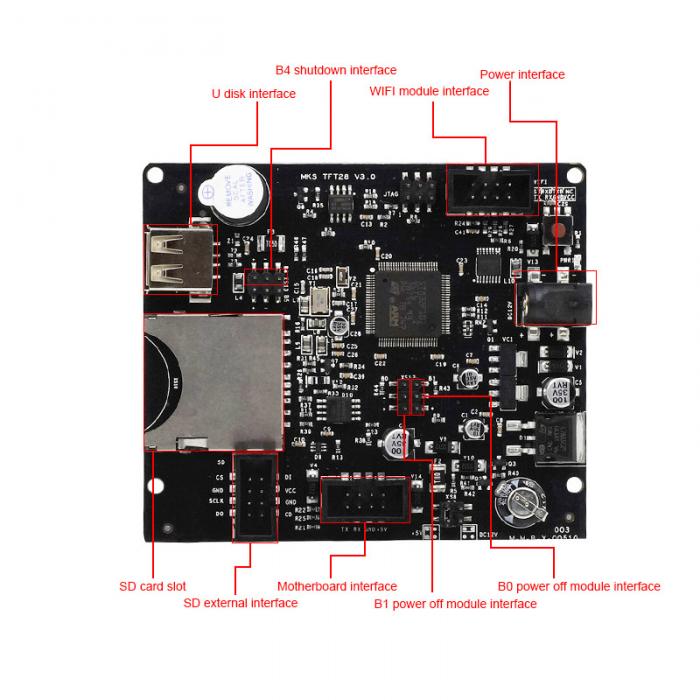

TFT28 display Parameters:
1. Uiterlijk grootte: 93mm * 80mm
2. Gatgrootte: 88mm * 65mm
3. Kleurenaanraakscherm: 2,8-inch touchscreen
4. Microprocessor: 32-bits STM32-processor
5. Ondersteuning opslagsysteem SD-kaart, U schijf
6. Update methode: update van het SD-bestand
7. Ondersteuning bestandsformaat: Gcode
8. Uitbreidbare module (niet bij de levering inbegrepen): WIFI-module, shutdown-module, schakelaar voor het opsporen van breuken, stroomuitval, externe kaartsleuf
Over A4988 schijf:
1, Geschikt voor het aandrijven van de stappenmotor onder 8V-35V 2A.
2. Alleen een eenvoudige interface voor de besturing van de staprichting.
3, Fve verschillende stappenmodi: vol, half, 1/4, 1/8 en 1/16.
4, kan de regelbare potentiometer de maximum huidige output controleren, waarbij een hogere staptarief wordt bereikt.
5, Detectie / selectie van automatische stroomverzwakkingsmodus.
6. Oververhitting shutdown circuit, onder spanning lockout en cross huidige bescherming.
7, Aardende kortsluitingbescherming en laad kortsluitingbescherming.
Over MOS MINI Module:
1. Uitstekende prestaties MOS buis (nominale maximumstroom 280A).
2, Iarge koellichaam, de maximale stroom kan oplopen tot 30A.
3, U kunt direct de hotbed-uitgangssignaalbesturing van Ramp1.4- en MKS-series moederborden gebruiken.
4, Kan 5-24v digitale signaalcontrole gebruiken
Over Eindschakelaar:
- Lichte aanraakstreep-eindschakelaar
- Productomschrijving: normaal open mechanische eindschakelaar, compact formaat, eenvoudige installatie, met triggerindicator. Plug en play.
- Grootte: zie de beschrijving

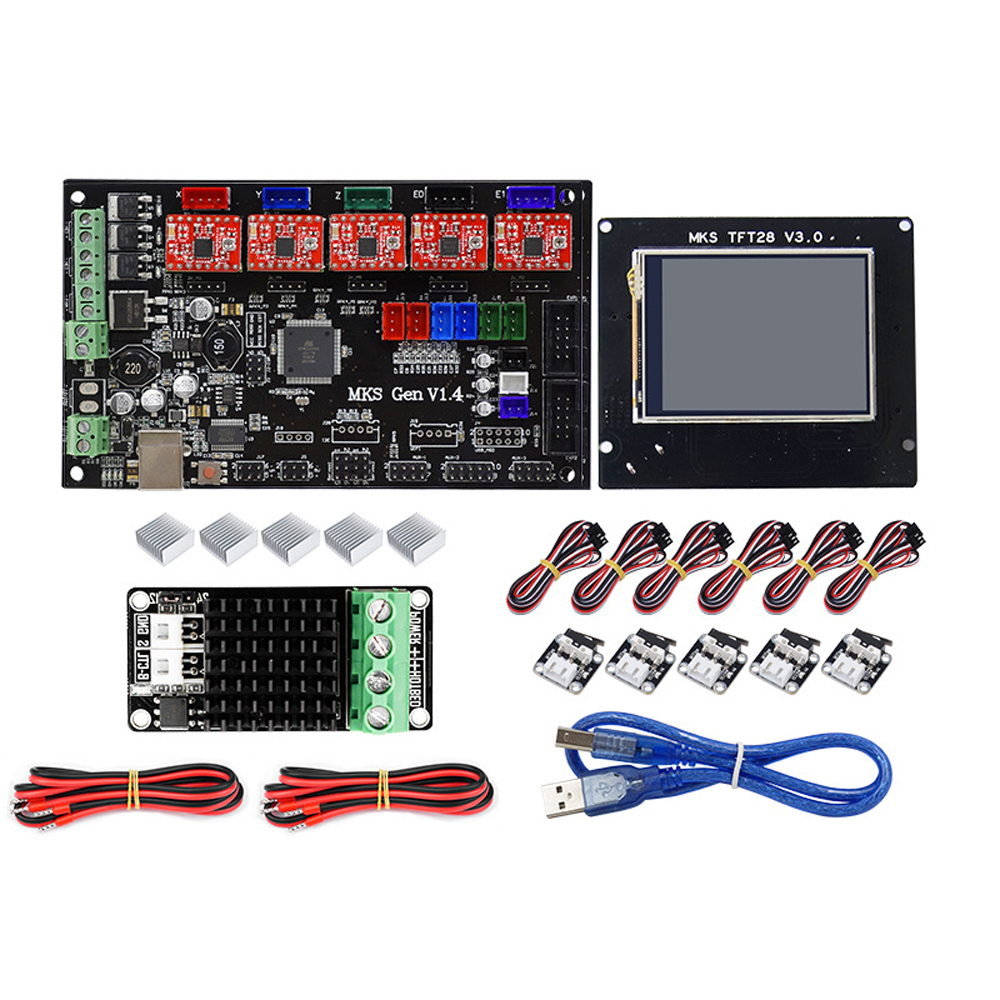

Pakket inbegrepen:
Pakket inbegrepen:
MKS GEN Moederbord * 1
USB-kabel * 1
MKS TFT28 display * 1
Eindschakelaar * 6
Eindschakelaar * 6
MOS MINI Module * 1
80 cm netsnoer * 2
A4988 station * 5
Koellichaam * 5
