mks-gen l v1.0 geïntegreerde controller moederbord + 5st a4988 stappenmotorstuurprogramma voor 3d-printer

MKS-gen L

Overzicht:

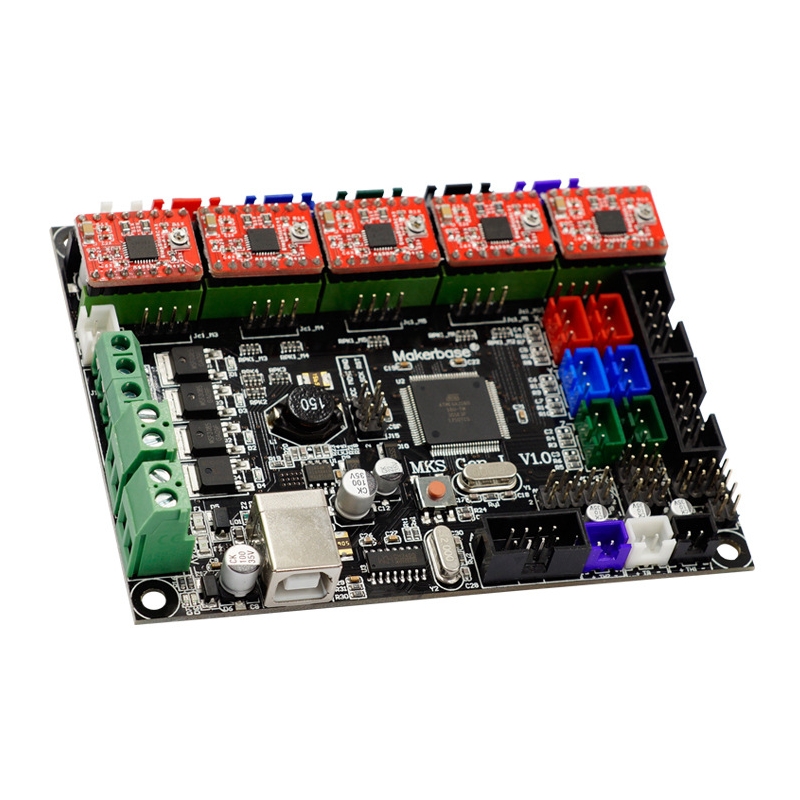

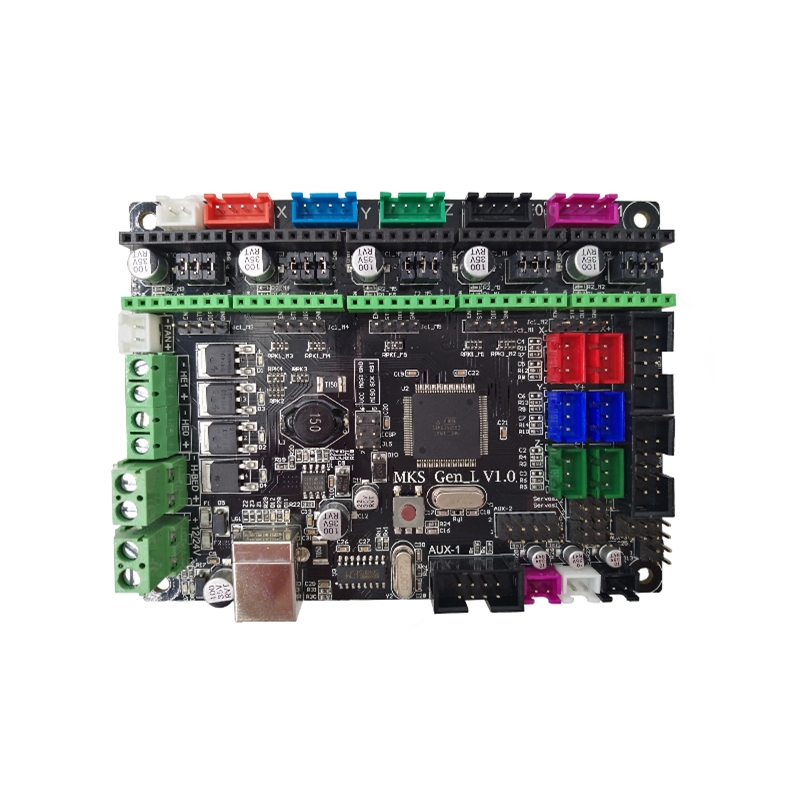

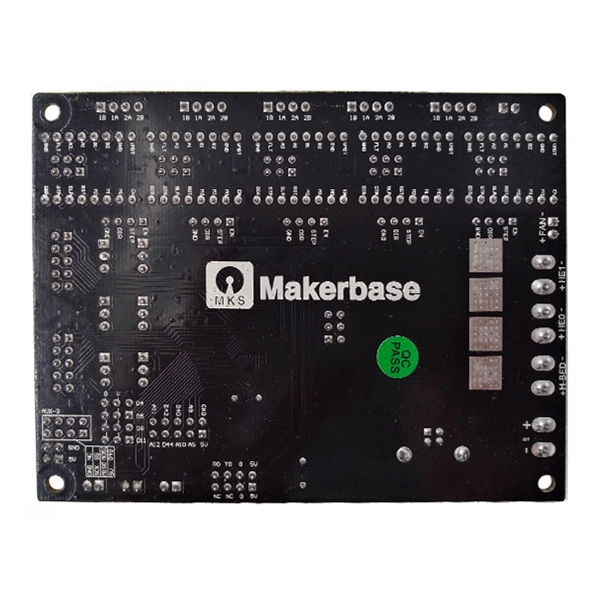

Met het oog op de problemen die zich voordoen op het open source-controlepaneel, zoals Ramps 1.4, optimaliseren de ontwikkelaars in Makerbase speciaal een nieuw product, MKS-gen L, dat flexibeler keuzes biedt voor gebruikers.

Kenmerken:
1. 2560 en Ramps 1.4 zijn geïntegreerd in de kaart, waardoor de gecompliceerde connectoren worden vermeden.
2. Ondersteuning van een groot aantal stepperdrivers zoals A4988, DRV8825, TMC2100 en LV8729, beschikbaar om de stappenmotoren en motoren te veranderen zoals gebruikers dat willen.
3. Reserve extern stuursignaal, beschikbaar om een ​​externe hogestroomdriver aan te sluiten om de 57 en 86 stappenmotoren te besturen.
4. Gebruik hoogwaardige MOSFET, betere koeling en meer stabiel.
5. Gebruik een specifieke spanningschip, ondersteuning voor 12V-24V-voedingsingang en los de problemen op van chipverwarming en stroomstoringen.
6. Stabiel en betrouwbaar filtercircuit vermindert interferentie enorm en voorkomt crashes tijdens het afdrukken.
7. Gebruik de CH340 seriële poortchip, installeer de drive gemakkelijker dan 16U2.
8. Voer Marlin-firmware uit, de configuratie is volledig hetzelfde als Ramps 1.4 en beschikbaar om de Ramps 1.4 direct te vervangen.
9. Ondersteuning ramps 1.4, 2004LCD, 12864LCD, TFT28 en TFT32.
10. Beschikbaar om 24V in te voeren, kan de verwarmde bedstroom worden teruggebracht tot 1/4 bij dezelfde systeemvoeding die effectief het probleem oplost dat het MOSFET verwarmde bed opwarmt.
11. X-as, Y-as en Z-as met verschillende kleurenterminals bestuurt de stappenmotoren en eindschakelaars, wat handig is om te bedraden.
12. Sluit de stepperdrivers aan op de verschillende kleurenterminals, waardoor de kans op achteruit kleiner wordt en de schade aan de controllerkaart wordt voorkomen.

A4988

A4988 is een complete microstopmotor bestuurder met ingebouwde vertaler voor eenvoudige bediening. Dit product is volledig leverbaar, halve, 1/4, 1/8 en 1/16 stapmodi bedienen bipolaire stepper motoren, output drive capaciteit tot 35 V en ± 2 A. A4988 bevat een vaste off-time stroomregelaar, de regelaar in trage of gemengde afbraakmodi. A4988 converter is de sleutel tot de eenvoudige implementatie. Zolang de "stap" -invoer één pulse invoert, drijft de motor een microstap. Er zijn geen fase volgorde tabellen, hoge frequentie controle lijnen, of complexe interfaces om te programmeren. A4988 interface is zeer geschikt voor complexe microprocessor is niet beschikbaar of overbelast.

In de microstap-operatie selecteert A4988-snijcontrole binnen automatisch de huidige afbraakmodus (langzaam of gemengd). In de gemengde afbraakmodus wordt het apparaat in eerste instantie ingesteld op een vaste downtime in sommige snelle verval, dan is de rest van het langzame vervaltijdstip. Gemengd decay stroombesturingsschema resulteert in verminderde geluidsgeruismotor, verhoogde stapnauwkeurigheid en verminderde stroomverbruik. Interne synchrone rectificatie besturingsschakeling is voorzien om het gebruik van de pulsbreedte modulatie (PWM) te verbeteren. Interne schakelbeveiliging omvat: thermische uitschakeling met hysterese, UV-spanning en overspanning. Speciale krachtvolgorde.

A4988 QFN-verpakking (ES) met een afmeting van 5 mm × 5 mm, nominale totale verpakkinghoogte van 0,90 mm, met een blootgelegd paneel voor een betere thermische dissipatie. Dit pakket is Pb (suffix-T), met 100% matte tin loodframe plating.

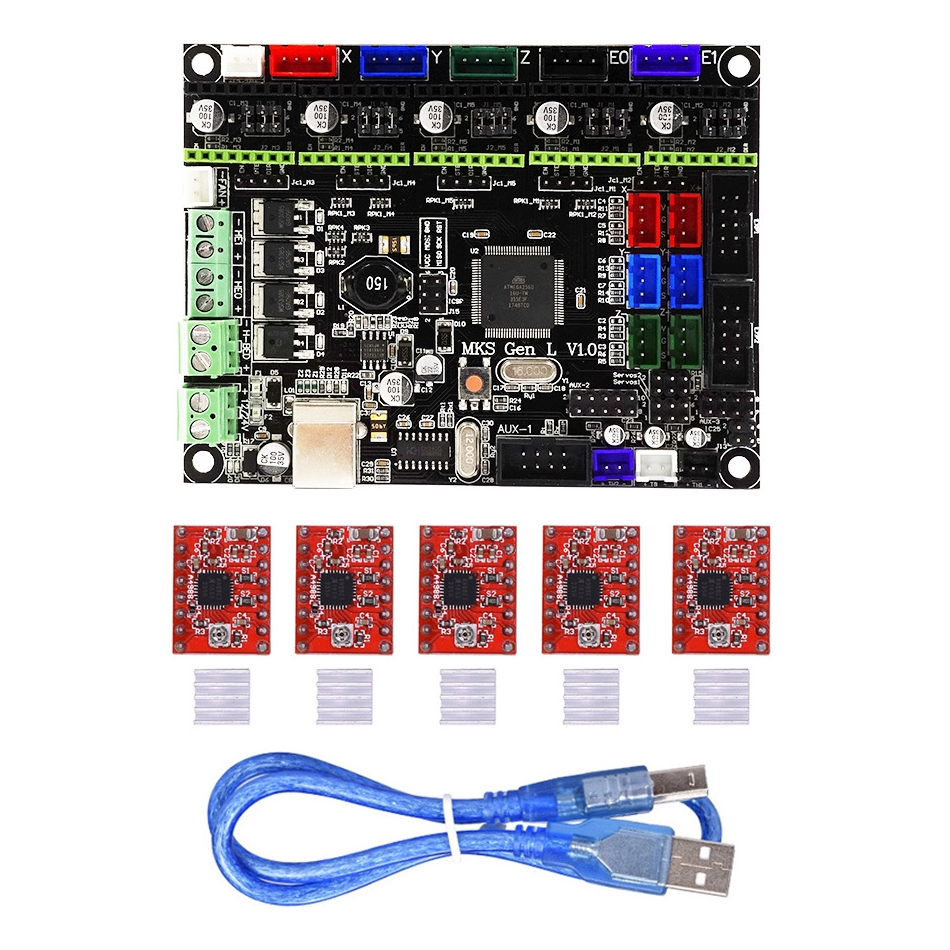

Pakket inbegrepen:

1x MKS-gen L V1.0 bord
1x 50 cm USB-kabel
5x A4988 stappenmotoraandrijving
5x koellichaam
