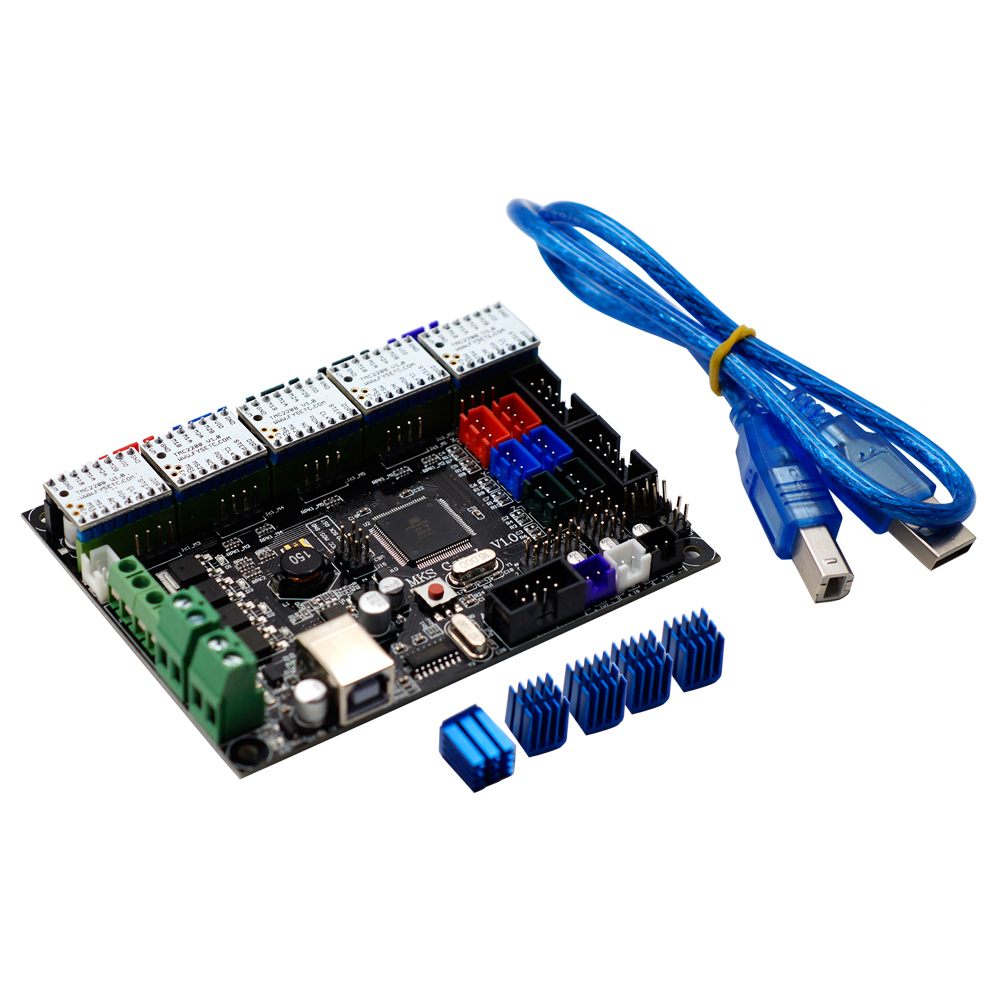

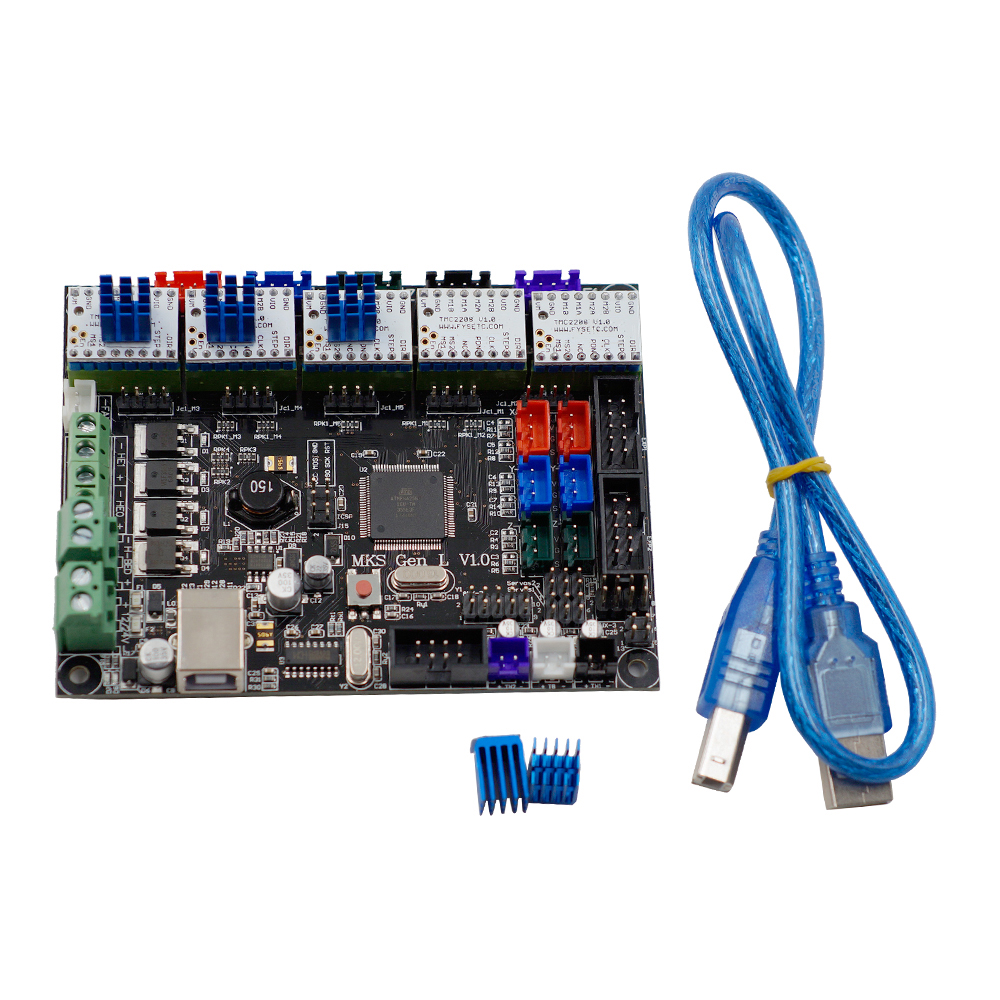

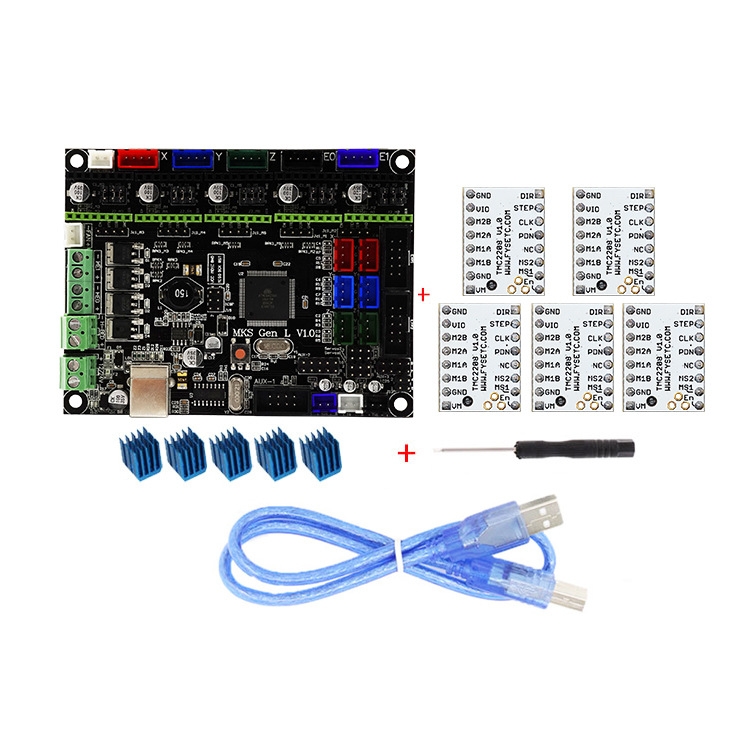

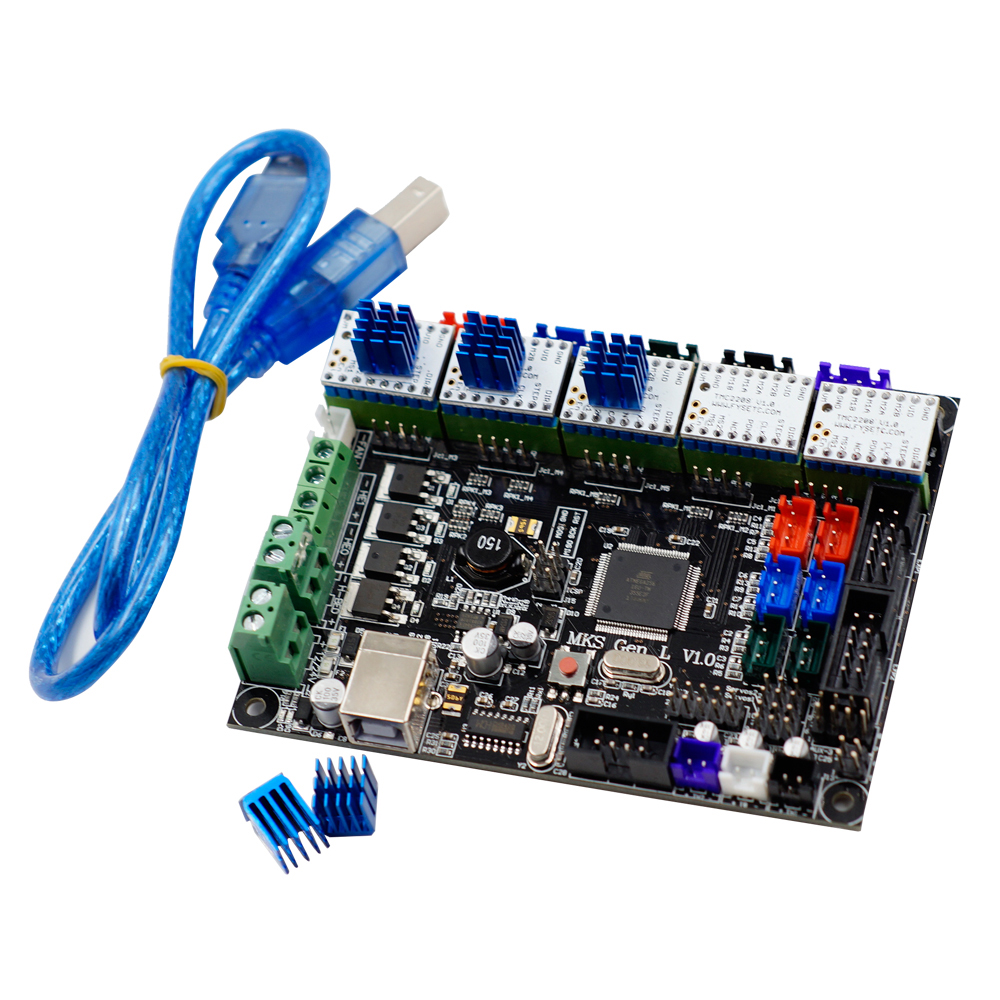

mks-gen l v1.0 geïntegreerde controller moederbord + 5st tmc2208 stappenmotorstuurprogramma voor 3d-printer

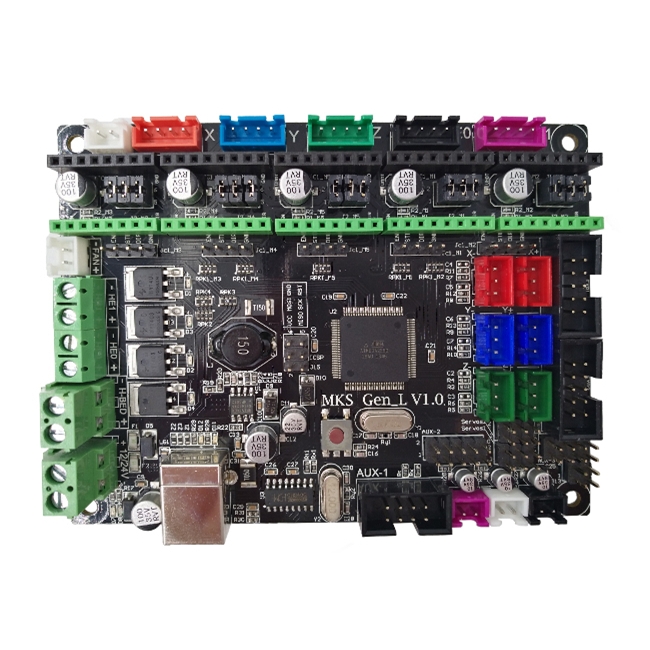

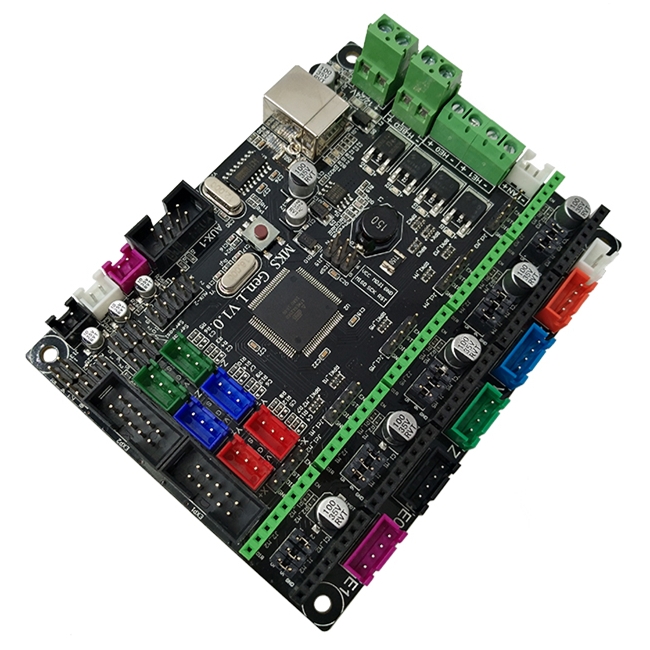

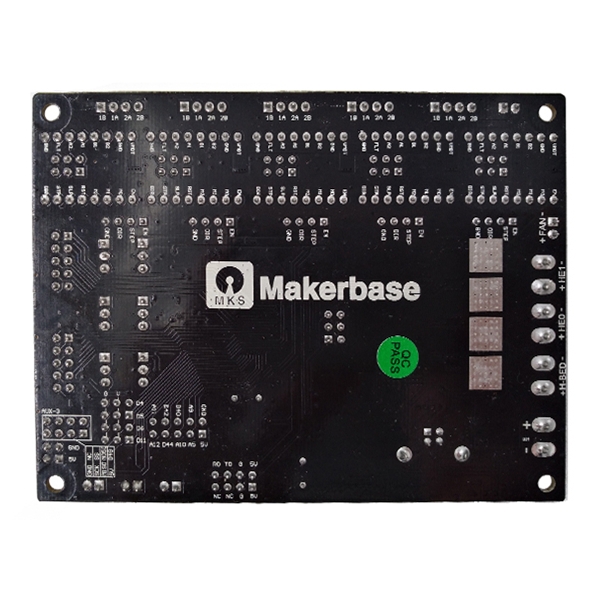

MKS-gen L

Overzicht:
Met het oog op de problemen die zich voordoen op het open source-controlepaneel, zoals Ramps 1.4, optimaliseren de ontwikkelaars in Makerbase speciaal een nieuw product, MKS-gen L, dat flexibeler keuzes biedt voor gebruikers.

Kenmerken:
1. 2560 en Ramps 1.4 zijn geïntegreerd in de kaart, waardoor de gecompliceerde connectoren worden vermeden.
2. Ondersteuning van een groot aantal stepperdrivers zoals A4988, DRV8825, TMC2100 en LV8729, beschikbaar om de stappenmotoren en motoren te veranderen zoals gebruikers dat willen.
3. Reserve extern stuursignaal, beschikbaar om een ​​externe hogestroomdriver aan te sluiten om de 57 en 86 stappenmotoren te besturen.
4. Gebruik hoogwaardige MOSFET, betere koeling en meer stabiel.
5. Gebruik een specifieke spanningschip, ondersteuning voor 12V-24V-voedingsingang en los de problemen op van chipverwarming en stroomstoringen.
6. Stabiel en betrouwbaar filtercircuit vermindert interferentie enorm en voorkomt crashes tijdens het afdrukken.
7. Gebruik de CH340 seriële poortchip, installeer de drive gemakkelijker dan 16U2.
8. Voer Marlin-firmware uit, de configuratie is volledig hetzelfde als Ramps 1.4 en beschikbaar om de Ramps 1.4 direct te vervangen.
9. Ondersteuning ramps 1.4, 2004LCD, 12864LCD, TFT28 en TFT32.
10. Beschikbaar om 24V in te voeren, kan de verwarmde bedstroom worden teruggebracht tot 1/4 bij dezelfde systeemvoeding die effectief het probleem oplost dat het MOSFET verwarmde bed opwarmt.
11. X-as, Y-as en Z-as met verschillende kleurenterminals bestuurt de stappenmotoren en eindschakelaars, wat handig is om te bedraden.
12. Sluit de stepperdrivers aan op de verschillende kleurenterminals, waardoor de kans op achteruit kleiner wordt en de schade aan de controllerkaart wordt voorkomen.

TMC2208

TMC2208 enkelassige stappenmotoraandrijfchip, vermogensbuis ingebouwde aandrijfstroom 1.4A piekstroom 2A, spanningsbereik 4.75V-36V, 256 onderverdeling;
