Kenmerken:

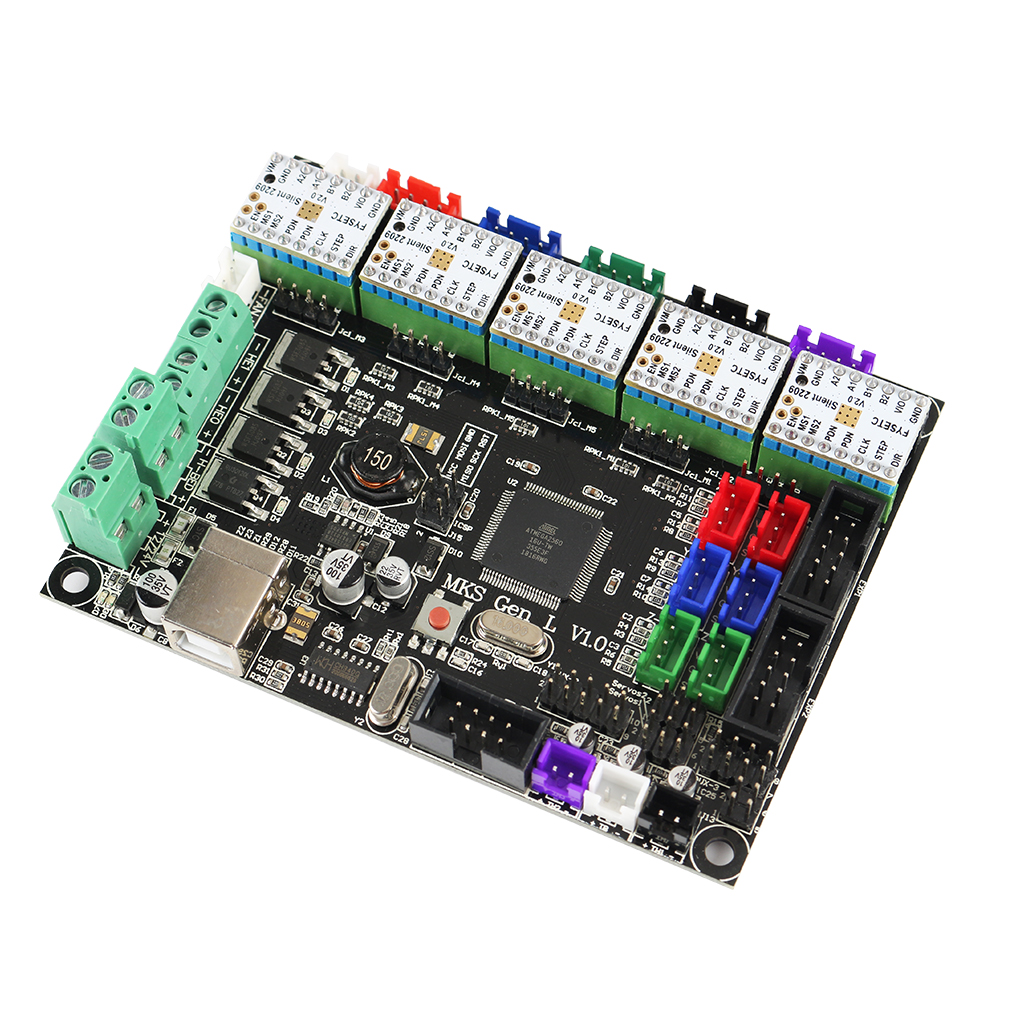

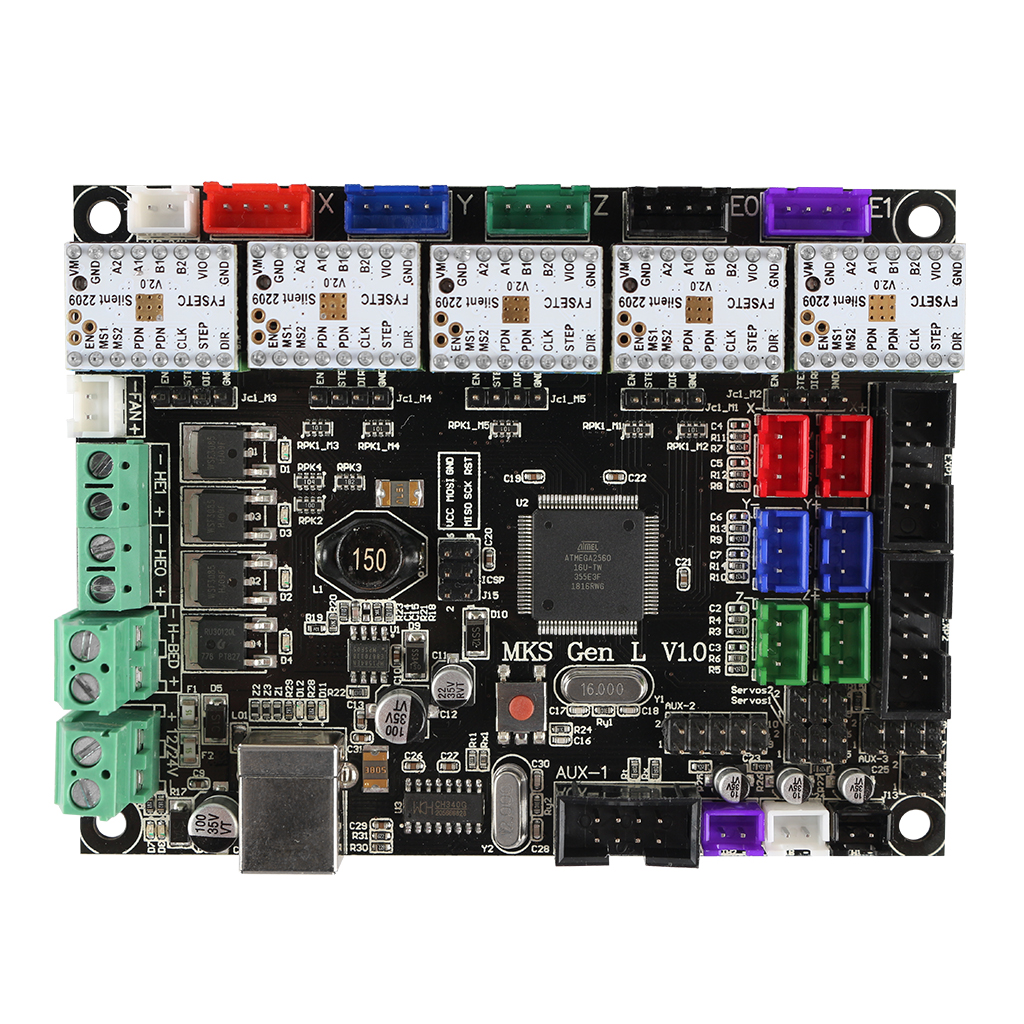

Het combineren van 2560 en ramps 1.4 op een bord lost het probleem van de complexe Ramps 1.4-interface op en is gemakkelijk te onderbreken.
Gebruikers kunnen hun eigen motorstuurprogramma wijzigen, ondersteuning voor 4988-stuurprogramma en 8825-stuurprogramma, TMC2100-stuurprogramma.
Reserve extern aandrijfsignaal, en kan 57, 86 motoren aansturen door externe grote aandrijving.
Met behulp van hoge kwaliteit MOSFET buis, het warmteafvoer effect is beter en de langdurige werkstabiliteit is gegarandeerd.
De speciale voedingschip wordt gebruikt om 12V-24V-voedingsingang te ondersteunen, waardoor het probleem van verwarming en onvoldoende voeding van de Ramps-spanningsconversiechip wordt opgelost.
Stabiel en betrouwbaar filtercircuit vermindert de kans op interferentie aanzienlijk en voorkomt zo veel mogelijk crash- en randomloopprocessen in het printproces.
Met seriële CH340-chip is het probleem van de 16U2 moeilijk te installeren stuurprogramma opgelost door de kosten te verlagen en tegelijkertijd stabiliteit en betrouwbaarheid te garanderen.
Het kan een ingang van 24V accepteren en de stroom van het warme bed tot 1/4 onder dezelfde systeemvoeding verminderen, waardoor het verwarmingsprobleem van de bedlinnen MOS heet kan worden opgelost.
Met behulp van open-sourcefirmware Marlin is de configuratie precies hetzelfde als ramps 1.4, die Ramps 1.4 direct kunnen vervangen.
Het kan het lcd-display van 2004 en het 12864 lcd-scherm rechtstreeks verbinden. Het kan het aanraakscherm van TFT28 en TFT32 ondersteunen.
XYZ a-xis gebruikt verschillende kleuren aansluitklemmen die overeenkomen met de motor en de eindschakelaar, wat handig is voor de bedrading.
Gehumaniseerd ontwerp, met verschillende kleuren terminals om de rijrichting te onderscheiden, vermindert de kans op het omkeren van de insertie, om schade aan het moederbord te voorkomen als gevolg van het inbrengen van de aandrijving.
Hardware compatibel met StepStick en Pololu A4988
Drive-capaciteit tot 1,7 A (RMS) continue spoelstroom - 2,8 A piek
Stap / Dir-interface met microstep-interpolatie (tot 256 microsteps)
Configuratie via CFG-pinnen of UART-interface
Motorspanning: 5,5 ... 28V
Logische spanning: 3,3 ... 5V
RSense: 0,11 Ohm
stealthChop2 - voor stille werking en vloeiende beweging
spreadCycle - zeer dynamische motorbesturing chopper (enableable via UART, OTP, CFG Pin)
coolStep - stroomregeling voor energiebesparing
stallGuard4 - sensorloze detectie van motorbelasting

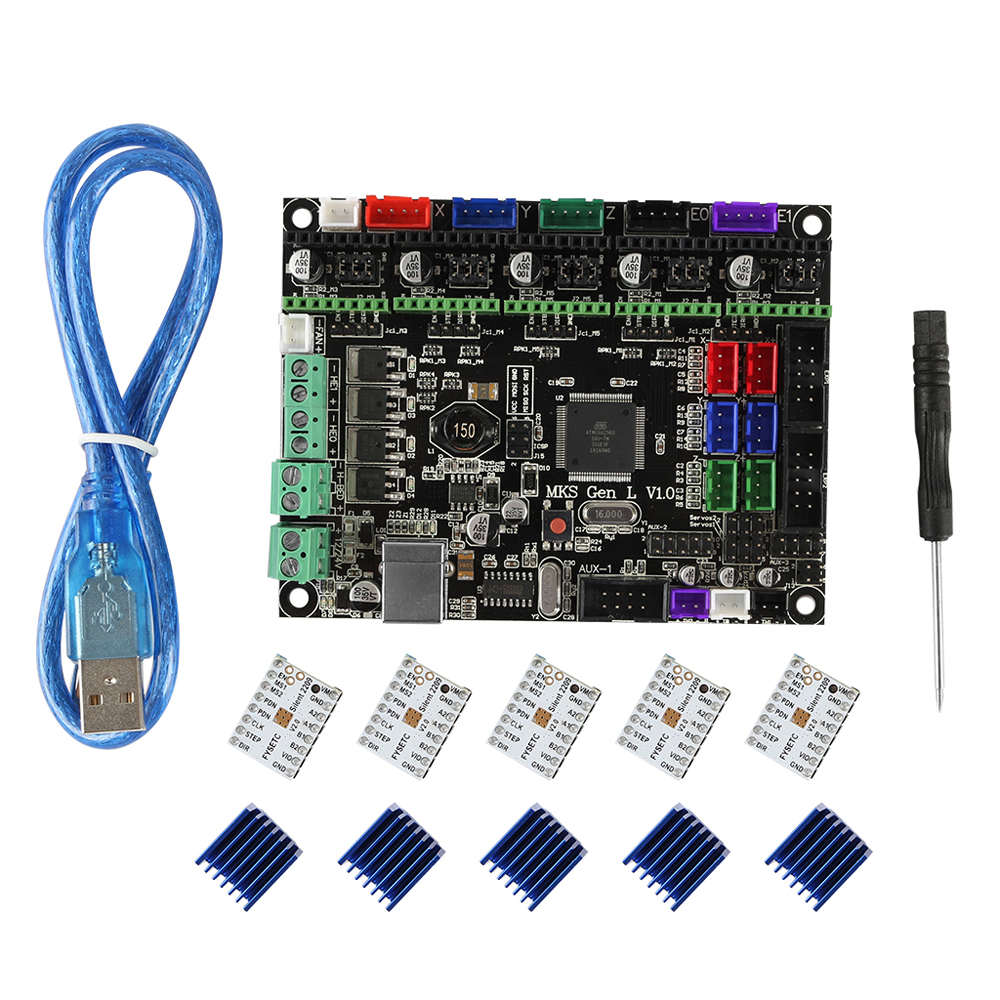

Pakket inbegrepen:
1 x MKS GEN L V1.0
1 x USB-gegevenslijn

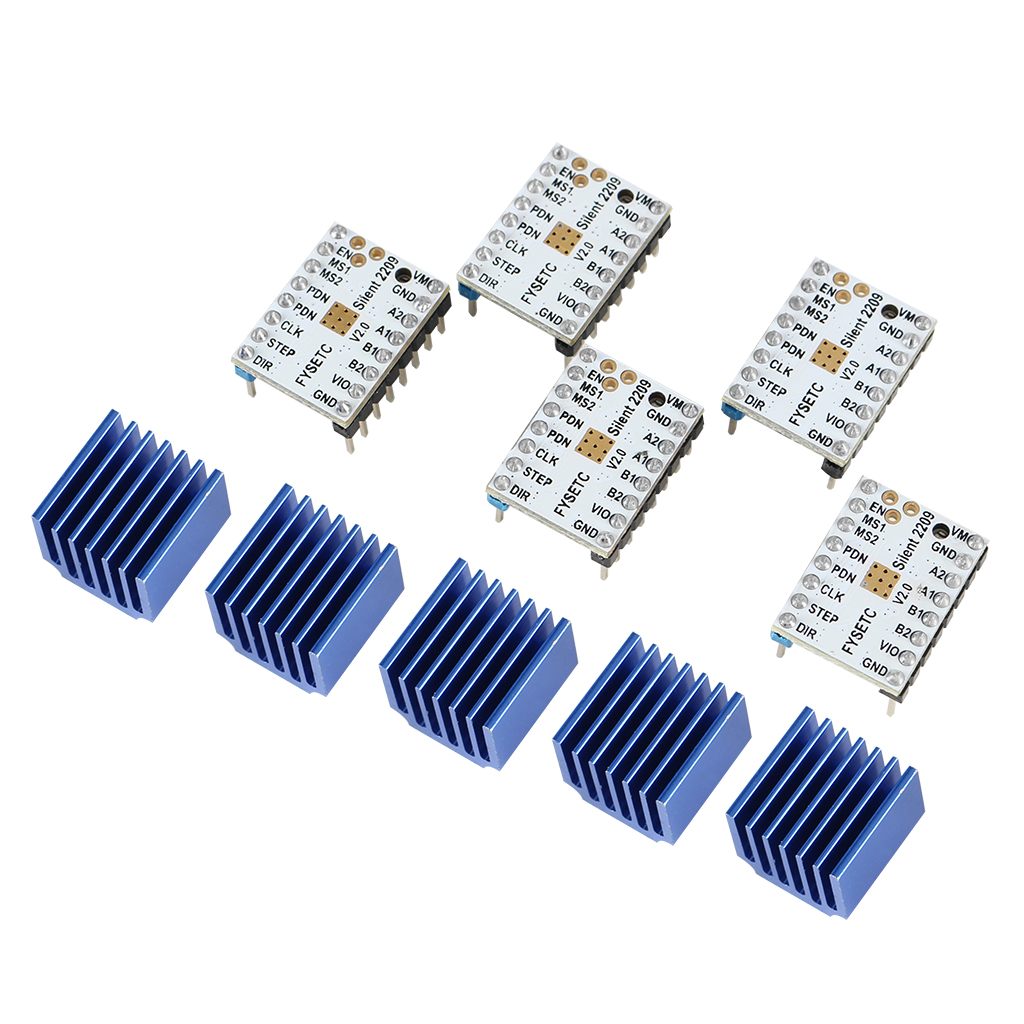

5 x TMC2209 v2.0 stappenmotorstuurprogramma
5 x radiator
1 x schroevendraaier
