Kenmerken:

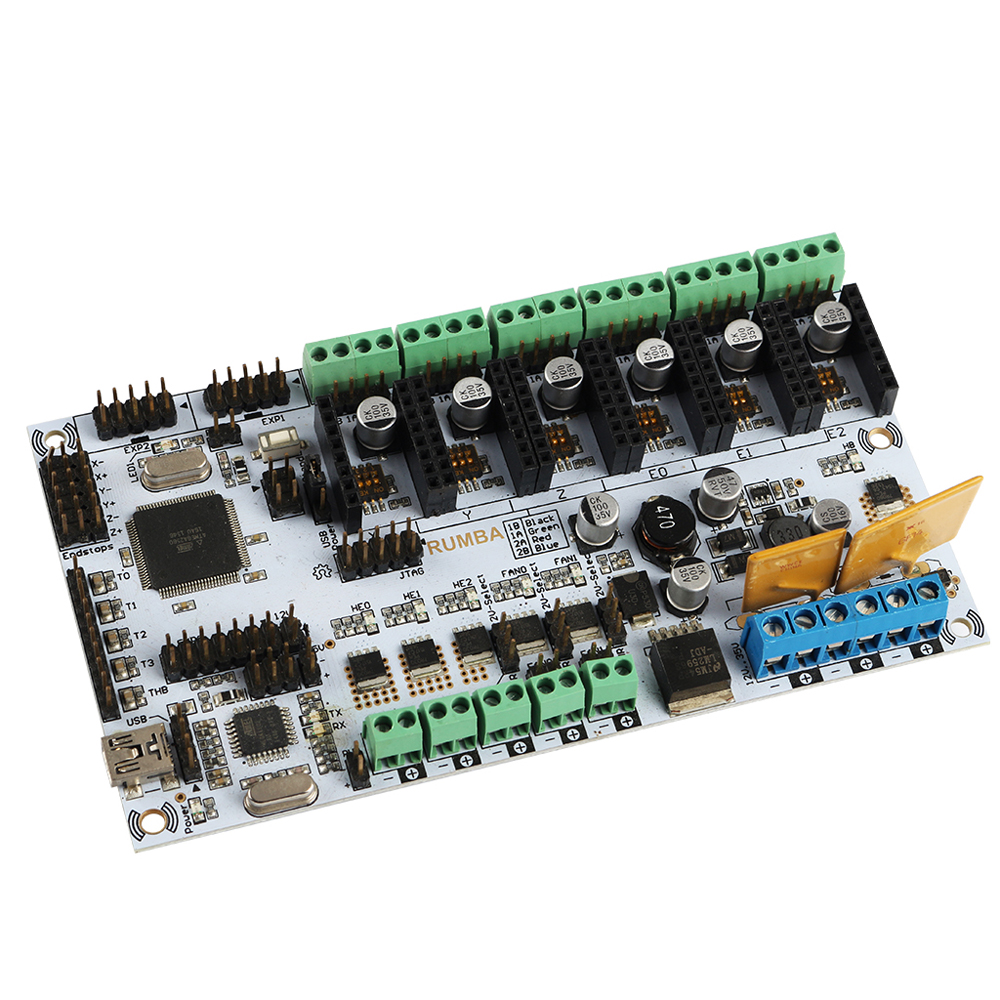

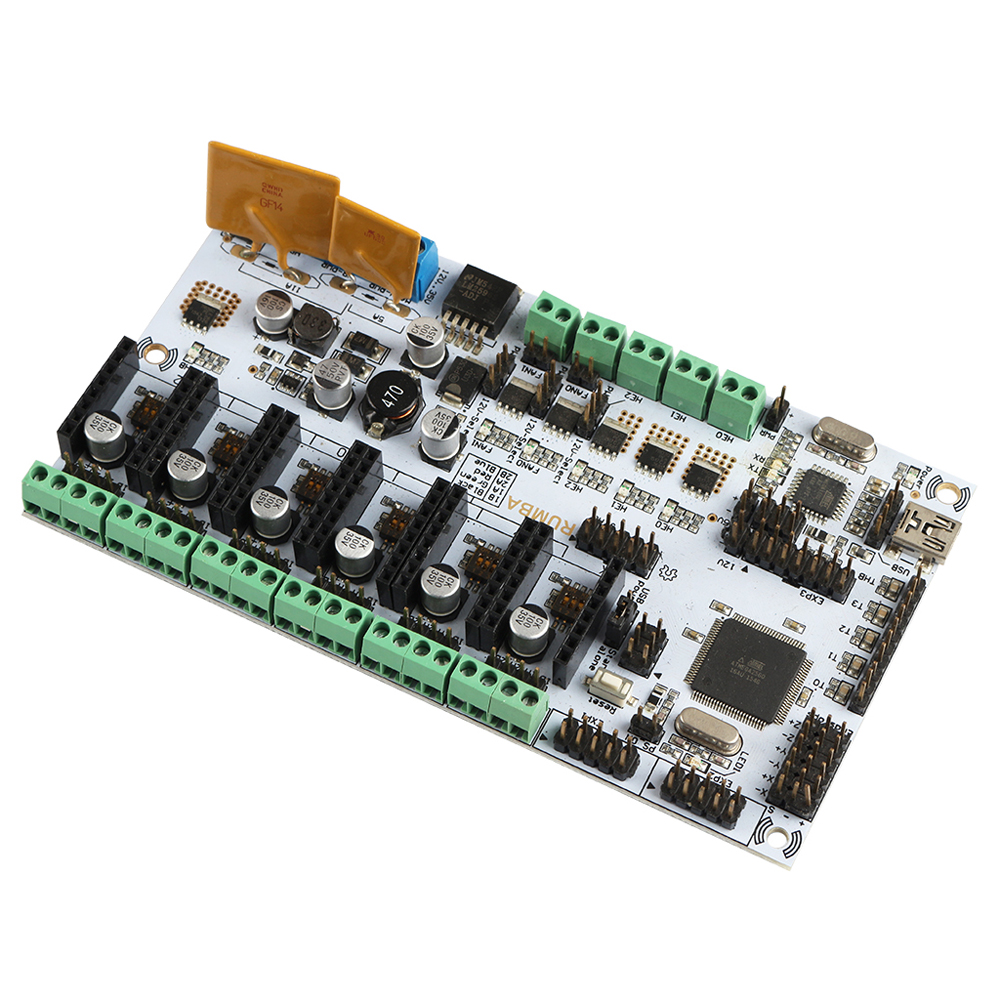

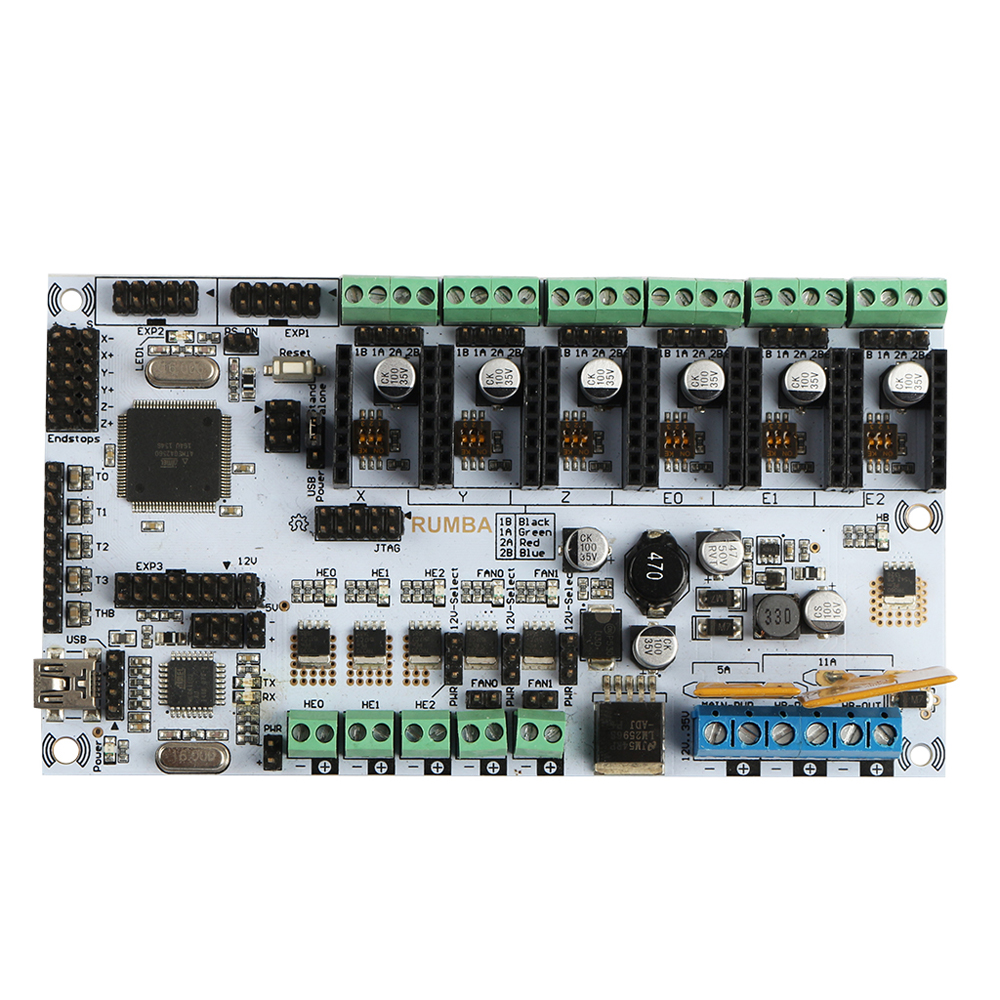

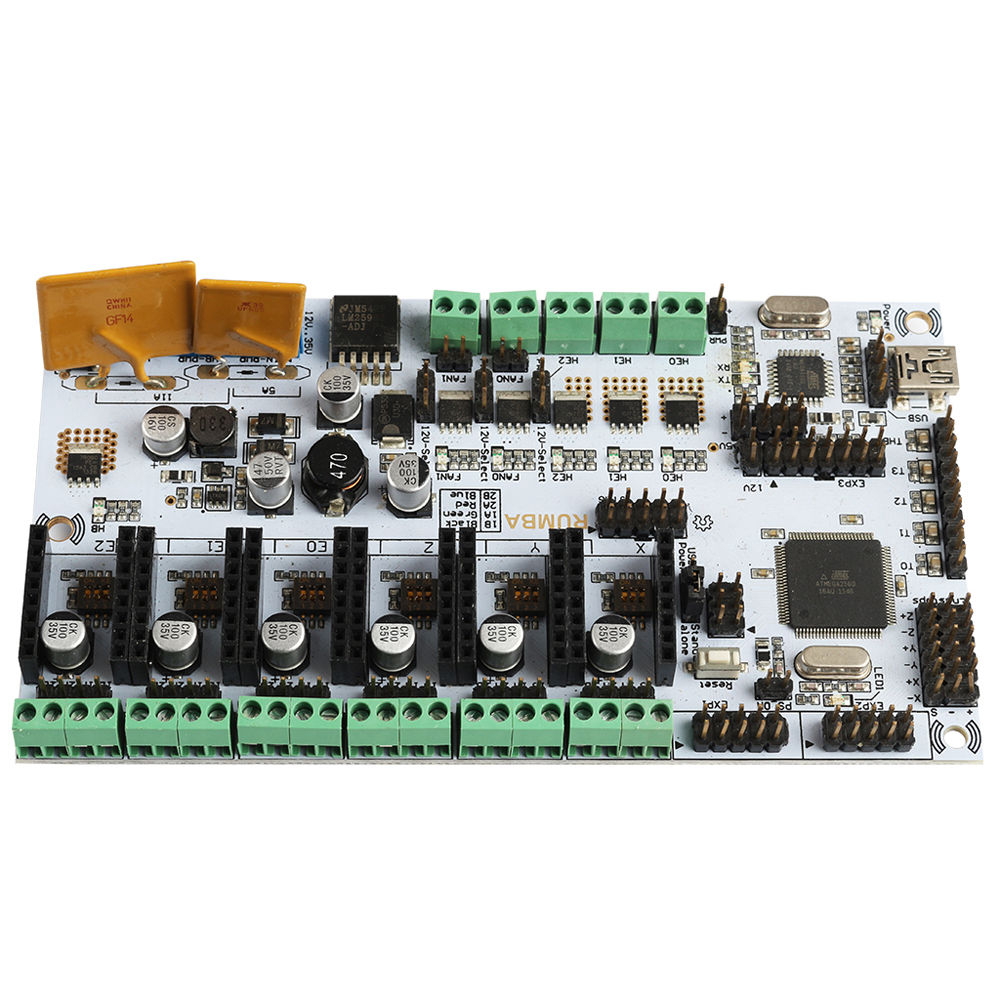

Met dezelfde CPU als Mega, Atmega2560 als de belangrijkste besturingschip, samen met krachtige USB-chip Atmega16U2, om compatibiliteit met alle Ramps-gerelateerde firmware te bereiken.
5 interface-ingang voor temperatuursensor.
Alle pennen zijn uitgetrokken om meer functionele uitzetting te vergemakkelijken.
Met een LCD-uitbreidingsinterface kan het de SD-uitbreidingsversie van het Chinese LCD-scherm verbinden om offline afdrukken te realiseren (ondersteuning voor 2004 en 12864).
Uitgebreide interface van stuurinrichting om automatisch de nivelleringsfunctie gemakkelijk toe te voegen.
Ondersteuning 6 A4988 DRV8825 TMC2208 TMC2130 TMC2100 en andere rijplaten.
PWM DC-uitgang (verwarmingsbuis, ventilator, enz.): 6 output (1 hoge stroom, 3 gemiddelde stroom, 2 lage stroom) worden aangedreven door MOS transistors met lage prestaties, lage weerstand, elke output wordt aangegeven met LED.
Voedingsonderdeel: voedingsingang is 12V-35V, ontwerp met dubbele voeding, waardoor wederzijdse beïnvloeding effectief wordt vermeden. Het hete beddeel ondersteunt 11A stroom, 12V, andere delen van het circuit, 5A, 12V. Om de hoge temperatuur veroorzaakt door hoge stroom op de Mega-controllerprint te verminderen, wordt aangeraden om een 12V-warmteafvoerventilator toe te voegen.
De firmware van het controlepaneel gebruikt Marlin, dat tegenwoordig het meest wordt gebruikt. Het heeft goede prestaties wat betreft stabiliteit, gebruiksgemak en functionaliteit.
De printplaat is speciaal ontworpen voor CNC-bewerking, zoals een 3D-printer, een graveermachine en een lasersnijmachine.
Een pc kan worden gebruikt om een 3D-printer via een USB-verbinding te bedienen of om rechtstreeks vanaf een SD-kaart af te drukken.
Vanwege het geïntegreerde ontwerp, eenvoudige installatie en foutopsporing en de gemeenschappelijke IDE als de ontwikkelingssoftware, firmware-upgrade, is parameterconfiguratie eenvoudig en gemakkelijk te gebruiken.

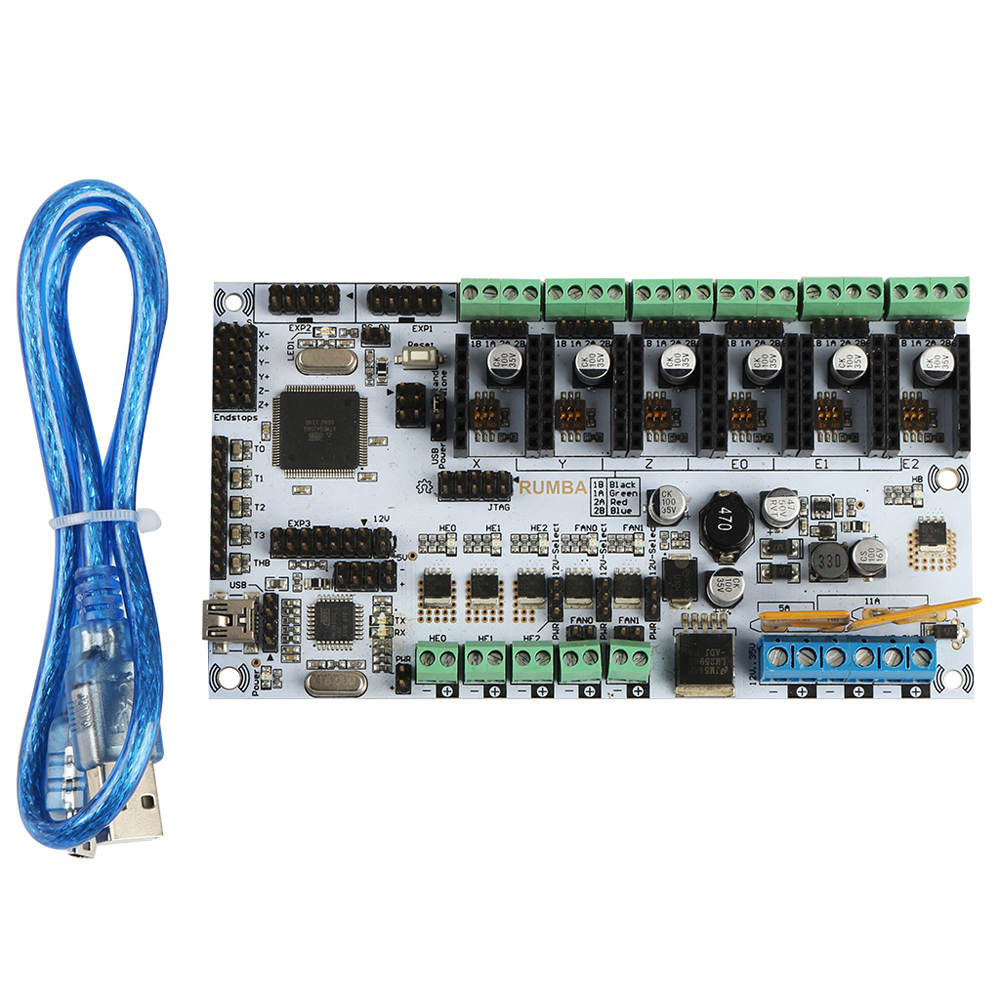

Pakket inbegrepen:
1 x moederbord
1 x USB-kabel
1 x moederbord
1 x USB-kabel
