Introducties:
MKS-SGen L is een zeer krachtig 3D-printer ARM-moederbord. Het maakt gebruik van een 32-bit Cortex-M3 LPC1768-processor met een hoofdfrequentie van maximaal 100 MHZ en een zeer stabiele rekenkundige verwerkingscapaciteit. Compatibel met Smoothieware en marlin2.0-firmware om aan verschillende behoeften te voldoen. Sterke schaalbaarheid, kan worden gebruikt met verschillende stuurprogramma's. Het ondersteunt externe en directe plug-in-methoden. De directe plug-in driver is compatibel met verschillende speciale modi van de driver (uart, spi, etc.). Het is compatibel met veel LCD-schermen en touchscreens uit de MKS-serie. Het is een veelzijdig en voordelig moederbord.
Kenmerken:
Specificatie voor MKS SGEN L:
beeldscherm: ondersteuning voor MKS TFT-serie scherm en LCD-scherm
Ondersteund bestandsformaat: G-code
Aanbevolen software Cura / Simplify3d / Pronterface / Repetier-Host Firmware Update: TF Card Update
Ondersteuning machinestructuur: XYZ /
/ kossel / Ultimaker / corexy
Over TMC2225 Driver
MKS-SGen L is een zeer krachtig 3D-printer ARM-moederbord. Het maakt gebruik van een 32-bit Cortex-M3 LPC1768-processor met een hoofdfrequentie van maximaal 100 MHZ en een zeer stabiele rekenkundige verwerkingscapaciteit. Compatibel met Smoothieware en marlin2.0-firmware om aan verschillende behoeften te voldoen. Sterke schaalbaarheid, kan worden gebruikt met verschillende stuurprogramma's. Het ondersteunt externe en directe plug-in-methoden. De directe plug-in driver is compatibel met verschillende speciale modi van de driver (uart, spi, etc.). Het is compatibel met veel LCD-schermen en touchscreens uit de MKS-serie. Het is een veelzijdig en voordelig moederbord.
Kenmerken:
1. LPC 1768 belangrijkste controle-chip met 32-bits Cortex-M3, 100 MHz hoofdfrequentie, sterke rekenkracht en sterk verbeterde prestaties.
2. Het heeft zowel een directe plug-in drive-aansluiting als een externe drive-poort, met een sterkere uitbreidbaarheid en meer selectiviteit.
3. Het is compatibel met verschillende rij- en speciale modi (UART-modus van tmc2208, SPI-modus van tmc2130, enz.) Met speciale poortreservering en de bekabeling is beknopter en handiger.
4. Ondersteuning van een verscheidenheid aan open source-firmware, zet de smoothie ware-firmware voort die wordt gebruikt door het originele s-serie moederbord en sgen-l kan ook Marlin versie 2.0-firmware ondersteunen
5. Hoge kwaliteit printplaat wordt aangenomen, en de bijbehorende pin van elke interface is gemarkeerd met zeefdruk, die gemakkelijker te identificeren en te wijzigen is.
6. Speciale voedingschip wordt gebruikt om 12v-24v stroominvoer te ondersteunen.
6. Speciale voedingschip wordt gebruikt om 12v-24v stroominvoer te ondersteunen.
7. Ondersteuning van de displaybesturing van MKS LCD12864, MKS mini12864 en andere besturingsborden die zijn ontwikkeld door de maker. 8. Het kan worden gebruikt met de hele serie mkstft touchscreen.
Specificatie voor MKS SGEN L:
Model hoofdbord: MKS SGEN L
Afmeting montagegat: 102 mm x 76 mm
Uiterlijk grootte: 110 mm * 84 mm
Microprocessor: 32-bit cortex m3 (LPC 1768/100 MHz)
Ingangsspanning: 12V ~ 24V
Motorrijder: tmc2130 / 2208/2100/4988/8825
Interface temperatuursensor: ntc100k / PT100beeldscherm: ondersteuning voor MKS TFT-serie scherm en LCD-scherm
Ondersteund bestandsformaat: G-code
Aanbevolen software Cura / Simplify3d / Pronterface / Repetier-Host Firmware Update: TF Card Update
Ondersteuning machinestructuur: XYZ /
/ kossel / Ultimaker / corexyOver TMC2225 Driver

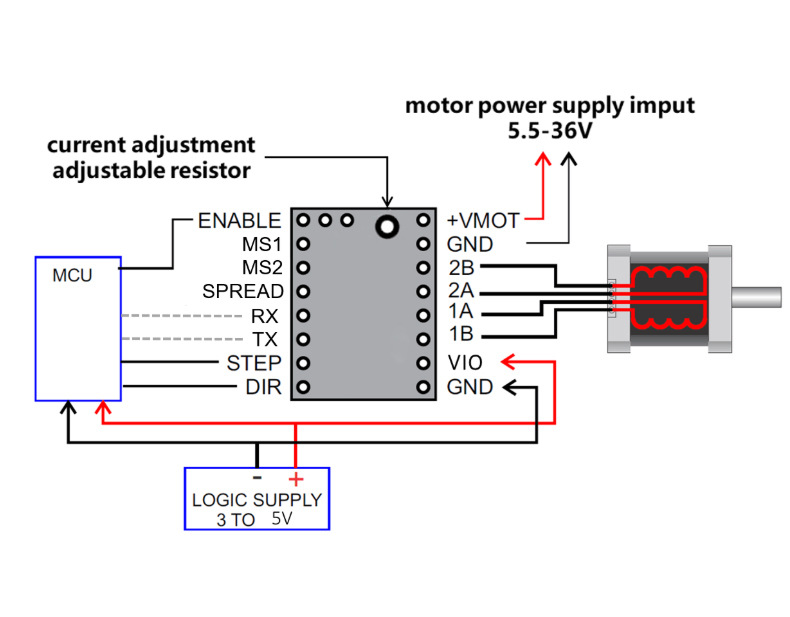

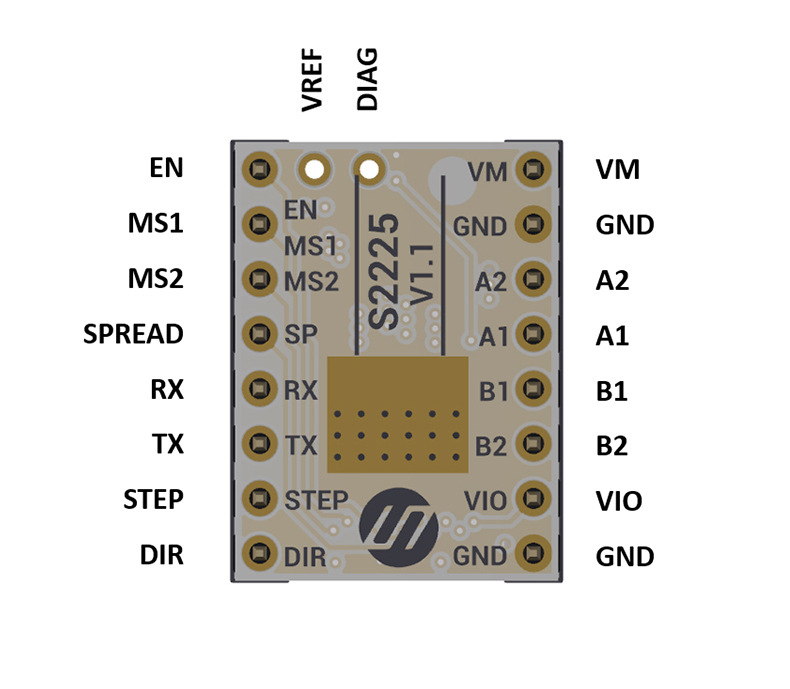

Tmcs2225-chip is een stapmotor-driverchip met resonantieonderdrukking en superstilte. Het integreert driver en MOS erin, en de pinnen zijn volledig compatibel met drv8825; het heeft een groot voordeel in kostenprestaties.
Wanneer de conventionele aandrijfchip de stappenmotor aandrijft, zal het hoge toongeluid of motorjitter verschijnen, wat de productervaring ernstig zal beïnvloeden. Tmcs2225 kan het geluid onder 10dB verminderen wanneer de stappenmotor op lage snelheid door de steadthchop mute-technologie loopt om de super mute-prestaties te bereiken; het kan ook de spreadcycle resonantie-onderdrukkingstechnologie gebruiken om de stappenmotor soepel en met hoge snelheid zonder jitter te laten lopen.
Parameters voor TMC2225:
Parameters voor TMC2225:
Toepassing: tweefasige stappenmotor;
Huidig: 2A (piek)
Spanning: 4,75-36V DC
Interface: STEP / DIR; UART
Segmentatie: 4, 8, 16 of 32 microstappen
Microstep: UART-configuratie realiseert 1-256 onderverdeling
Functie: StealthChop2 ™ ultrastil
SpreadCycle ™ anti-shake, anti-resonantie
Stand-by: vermindert automatisch de stand-bystroom (UART-configuratie)
Pakket inbegrepen:
5 x TMCS2225 V1.1
5 x Fin
1 x schroevendraaier
10 x 1PIN-lijn
1 x MKS SGEN L V1.0
1 x USB-gegevenskabel
