Overzicht:
De MP-4-methaansensor maakt gebruik van een meerlaags dikfilmproductieproces om een verwarmingselement en een metaaloxide-halfgeleidergasdetectielaag te fabriceren aan beide zijden van een micro-Al2O3-keramisch substraat, die zijn verpakt in een metalen behuizing. De geleidbaarheid van de sensor verandert wanneer er gas in de omgevingslucht wordt gedetecteerd. Hoe hoger de concentratie van het gas, hoe hoger de geleidbaarheid van de sensor. Deze verandering in geleidbaarheid kan met een eenvoudige schakeling worden omgezet in een uitgangssignaal dat overeenkomt met de gasconcentratie.
Eigenschappen:
De sensor heeft een goede gevoeligheid voor methaan in een breed concentratiebereik en heeft de voordelen van een sterk anti-interferentievermogen, een laag stroomverbruik, snel reactieherstel, goede stabiliteit, een lange levensduur, lage kosten en een eenvoudig aandrijfcircuit.
Sollicitatie:
- Brandbaar gaslekbewakingsapparaat voor thuis, fabriek, commercieel gebruik, brand-/veiligheidsdetectiesysteem.
- Brandbaar gaslekalarm, gaslekmeter
Opmerking: De bovenstaande afbeelding toont het basistestcircuit van de MP-4-sensor. De sensor heeft twee spanningen nodig: verwarmingsspanning (VH) en testspanning (VC). De VH wordt gebruikt om een specifieke bedrijfstemperatuur voor de sensor te leveren, DC of AC. De VRL is de spanning over de belastingsweerstand (RL) van de sensor in serie. VC is de spanning voor het testen van de belastingsweerstand RL en vereist een gelijkstroomvoeding.
Pakket Inbegrepen:

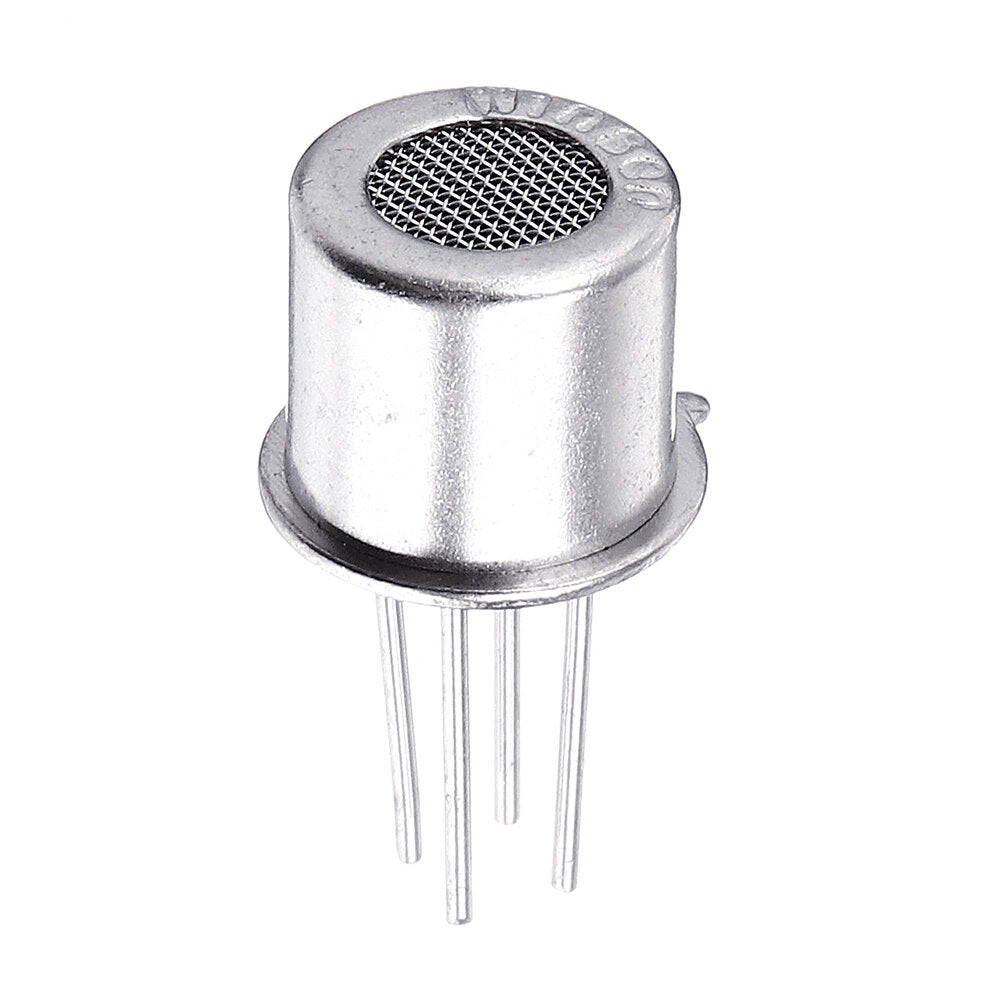

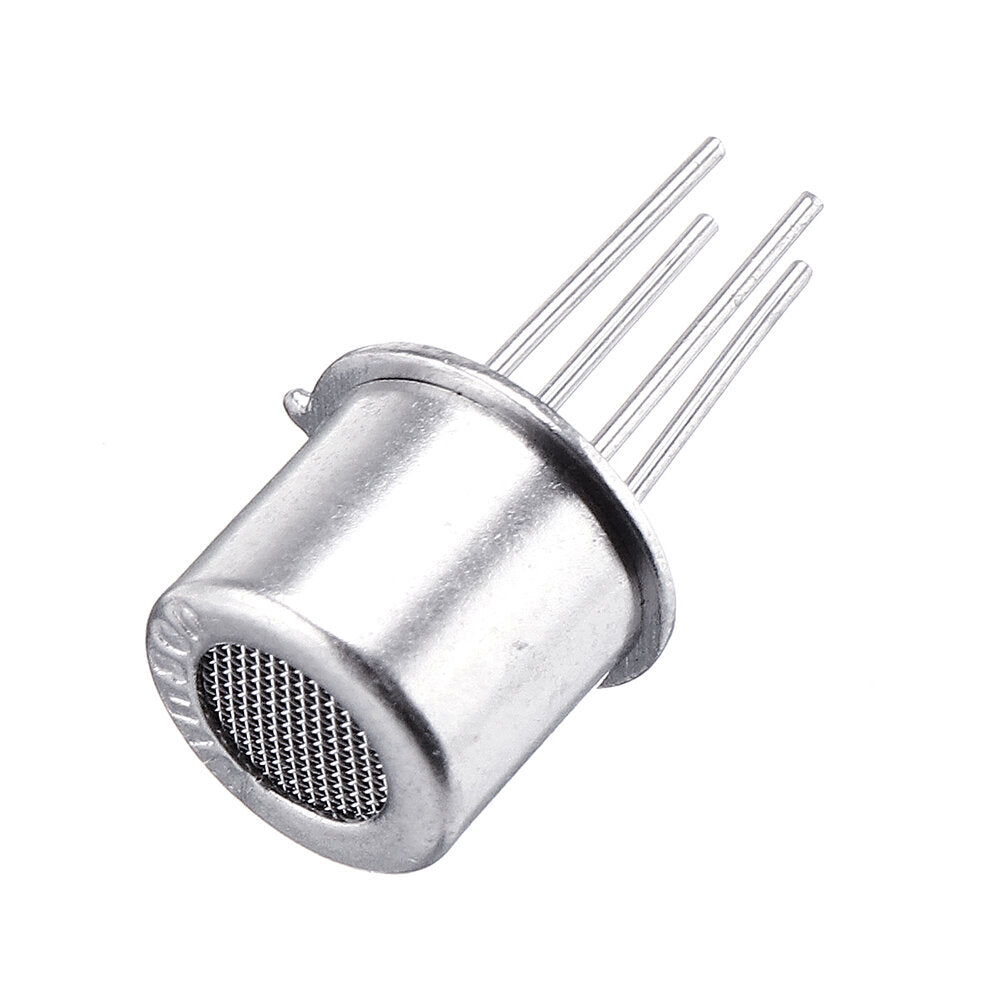

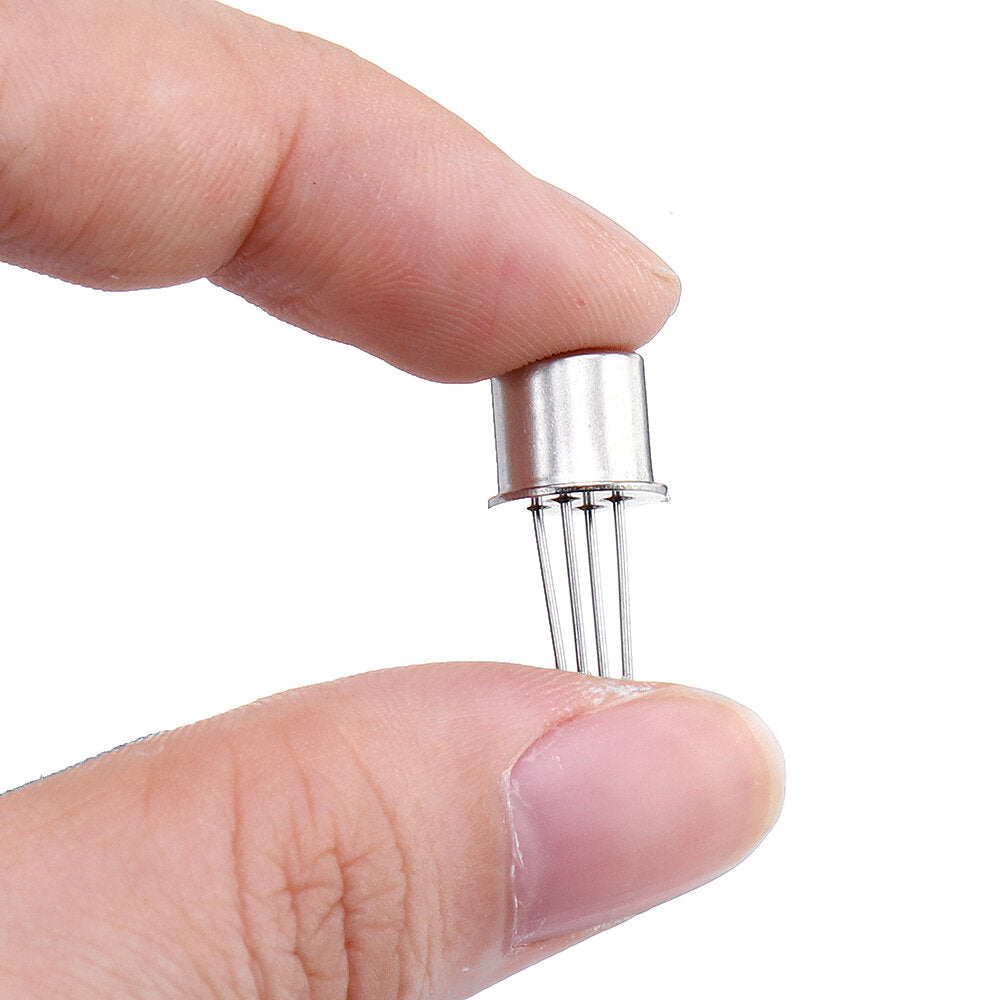

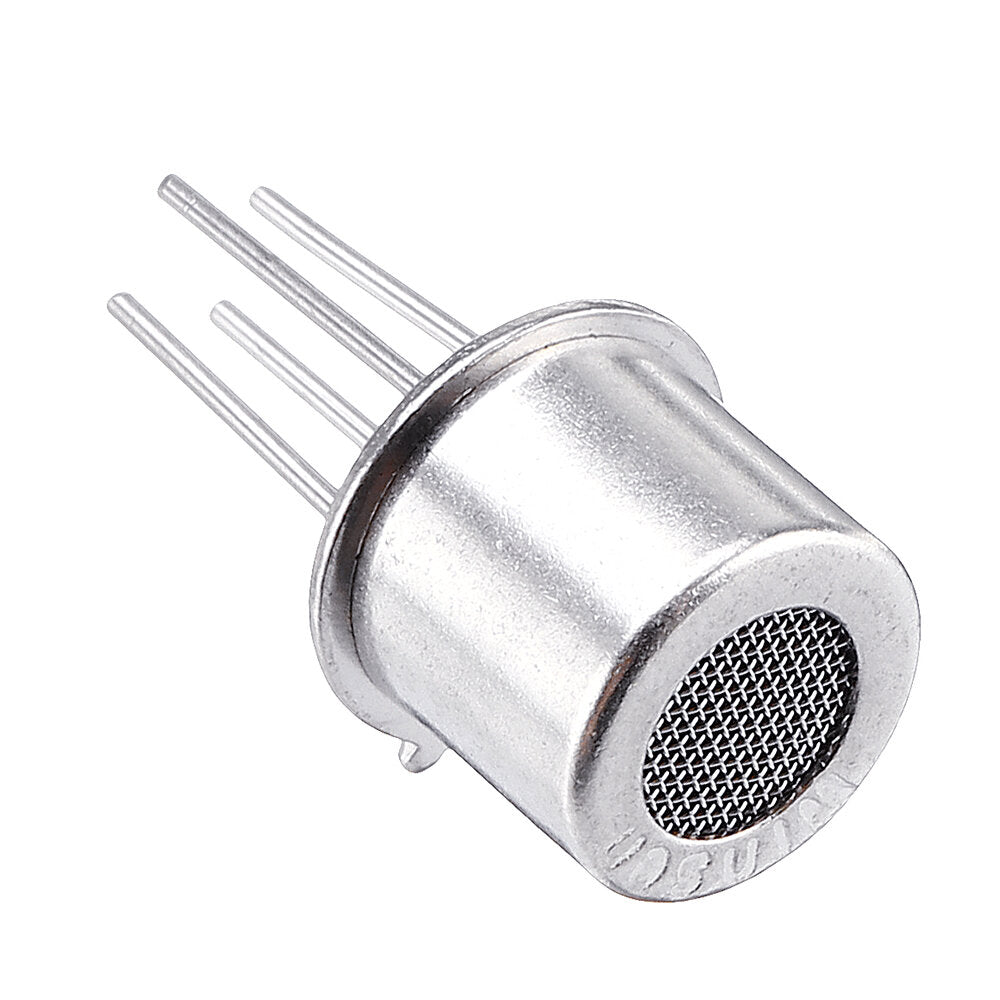

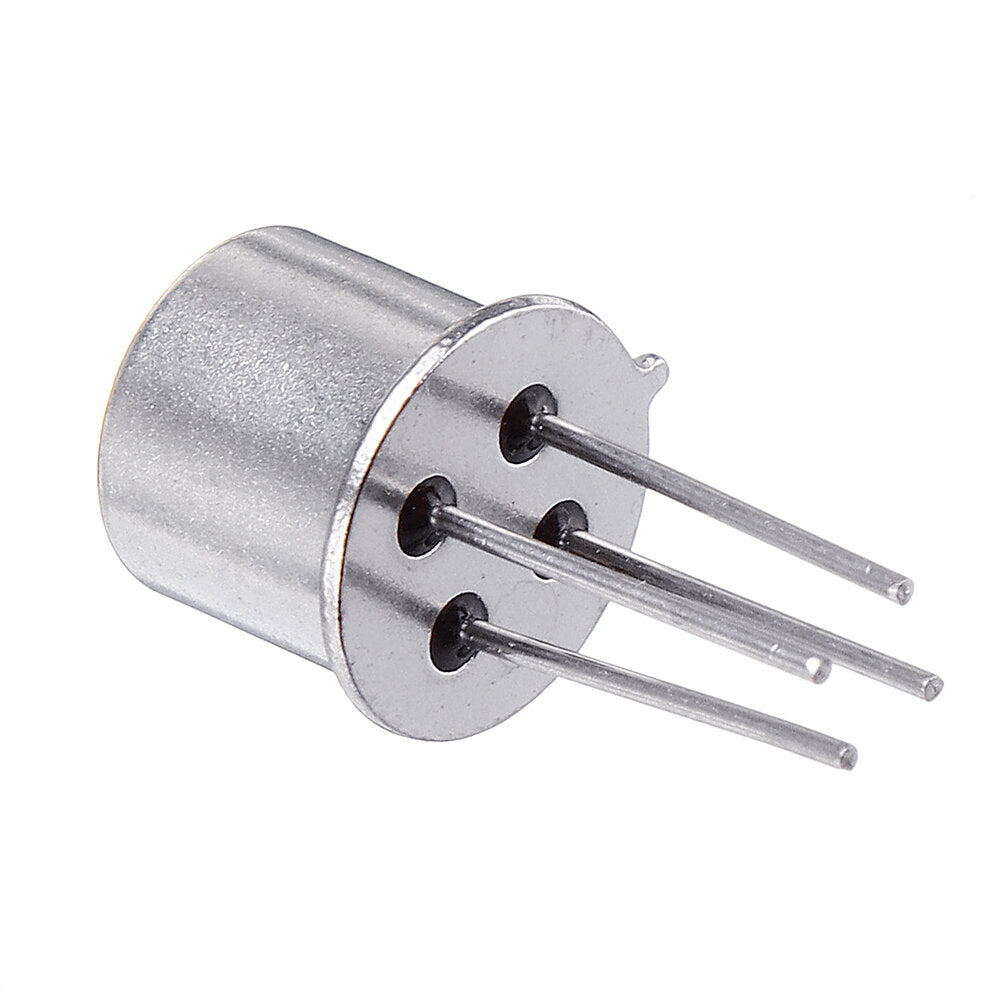

1 x MP-4 gassensor Methaansensor die brandbaar methaangas detecteert
