Specificatie:

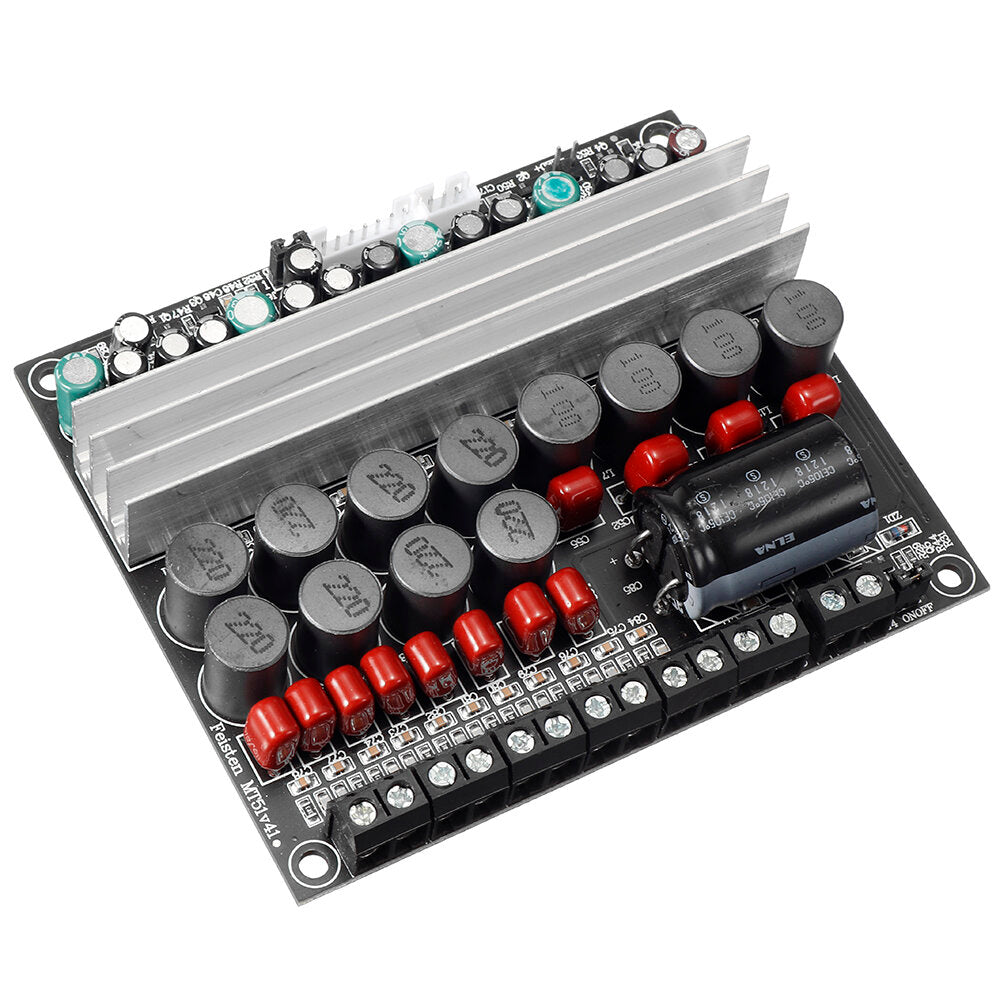

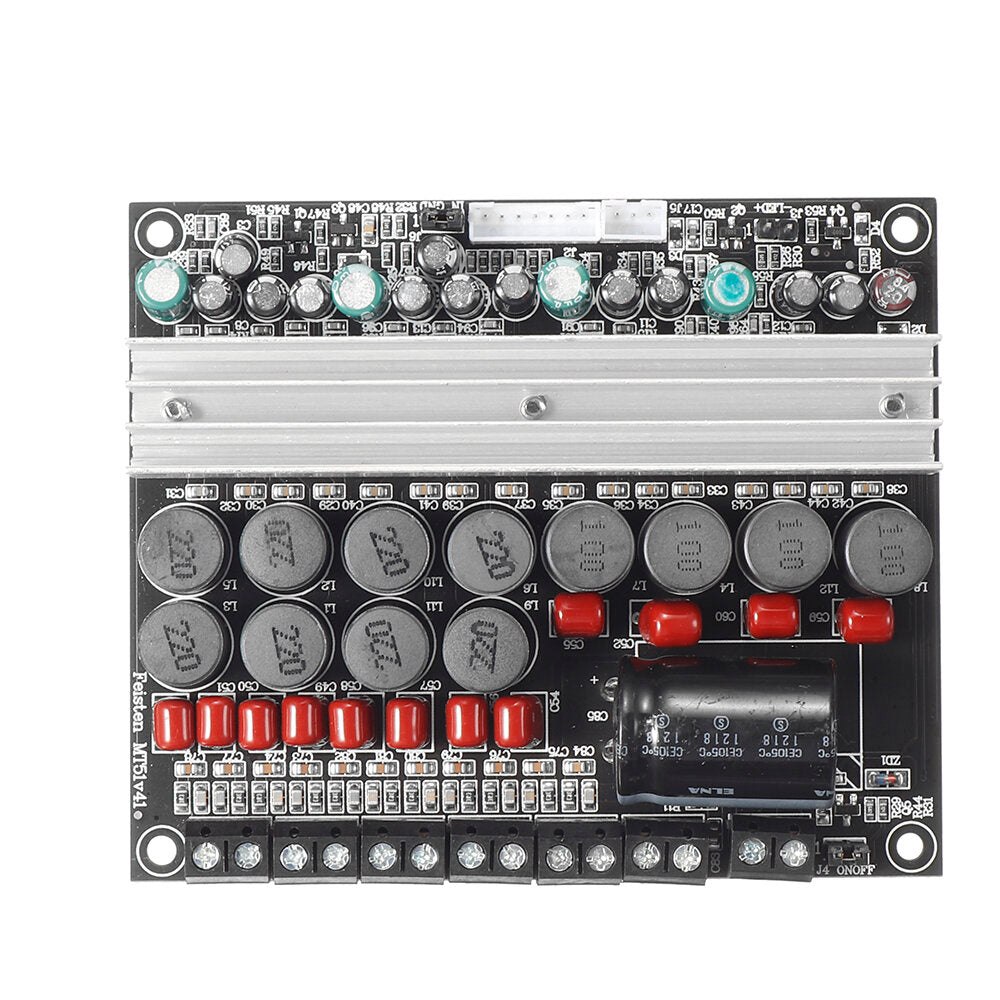

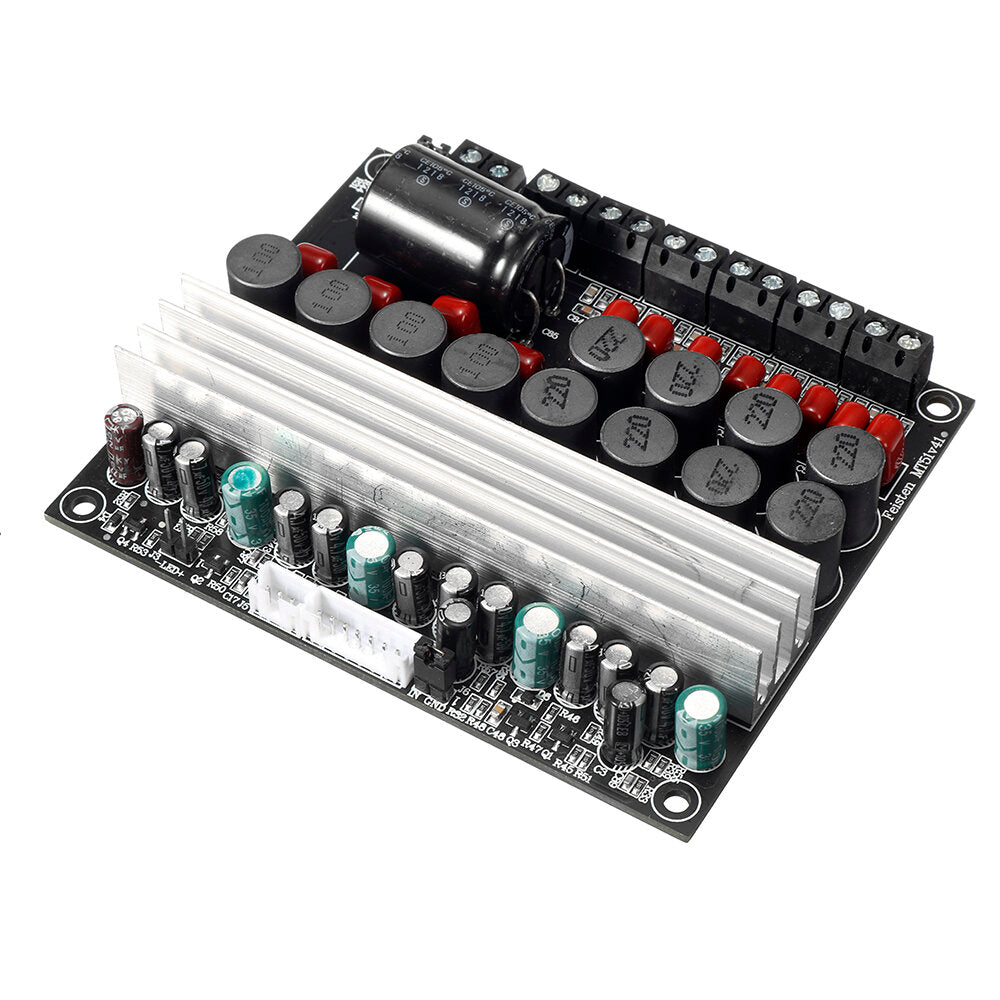

Dit is een assembleerbare 5.1-vermogensversterker met gemiddeld vermogen, geschikt voor audiovisuele thuisomgevingen, modificatie van autoluidsprekers, hoog vermogen, minder warmte, goede geluidskwaliteit, klein formaat, hoog rendement en energiebesparing.
Netto gewicht: 150g

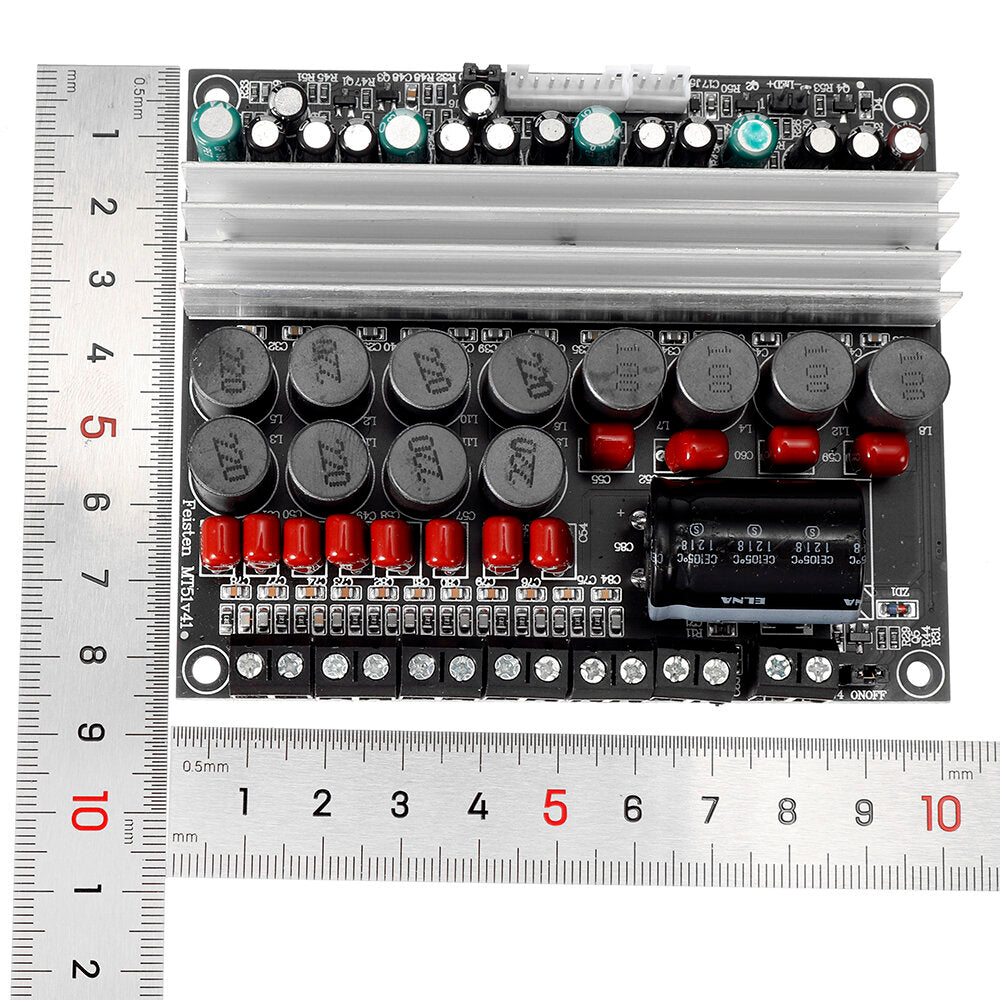

Maat: 100*84*20MM:
Ingangssignaal:
Gevoeligheid 1.4V, geschikt voor computergeluidskaart, decoder, dvd, autonavigatie en andere 5.1 laagspanningsaudiosignaalingang.
Uitgangsvermogen:
Maximaal 50W*4 (hoofddoos en surround), maximaal 100W*2 (midden en bas), houd er rekening mee dat het ingangs- en uitgangsvermogen van hoogspanning de maximale waarde niet mag overschrijden.
+24V ingangstemperatuurstijging is relatief hoog, let op ventilatie en warmteafvoer.
Vereisten voor voeding:
Brede voeding kan worden gebruikt om DC +12 tot +24V breed voedingsbereik in te voeren.
Het wordt aanbevolen om een voeding van meer dan 19 V te gebruiken (niet rechtstreeks aangesloten op wisselstroom)
Bedrading instructies:
Voedingsingangsvoeding positief +24V en voeding negatief GND, omgekeerde verbinding voor kortdurende bescherming, controleer dit zorgvuldig voordat u het inschakelt.
J4 is de schakeldraad, u kunt de springdop aansluiten, aan de versterker werken.
J3 is een externe LED-interface voor eenvoudige installatie en installatie van LED's.
Luidsprekeraansluiting (6 kanalen zijn positief en negatief, let op de positieve en negatieve die overeenkomen met de luidsprekerlijn, de positieve en negatieve luidsprekerlijnen kunnen niet parallel worden gekruist)
Functies:
1. Onafhankelijke 6-kanaals ingang, 6-kanaals uitgang, pure eindtrap eindversterker.
2. Voer hoge gevoeligheid in, u kunt rechtstreeks verbinding maken met de geluidskaart van de computer, decoder, dvd, HD-speler, u kunt ook de meeste AV-versterkers upgraden, kan worden gebruikt met de voeding van het voorpaneel, geen ruis, gemakkelijk te gebruiken.
3. Deze versterker is gebaseerd op 4 TPA3116 kernen, gekoppeld aan elektrolyse, en afgeschermde inductor voor laagdoorlaatfiltering, 100V CBB.
4. Schakel de besturing van het machinecircuit in, inschakelen zonder te ploffen, externe bedieningsschakelaar, externe LED-indicatorinterface.
5. Allen gebruiken puur koper, bindingspalen met groot gat, handige bedrading, veilige en betrouwbare verbinding.
6. Grote energieopslag voor elektrolytische filters.
Pakket bestaat uit:
1 x versterkerkaart
2 x LED-licht

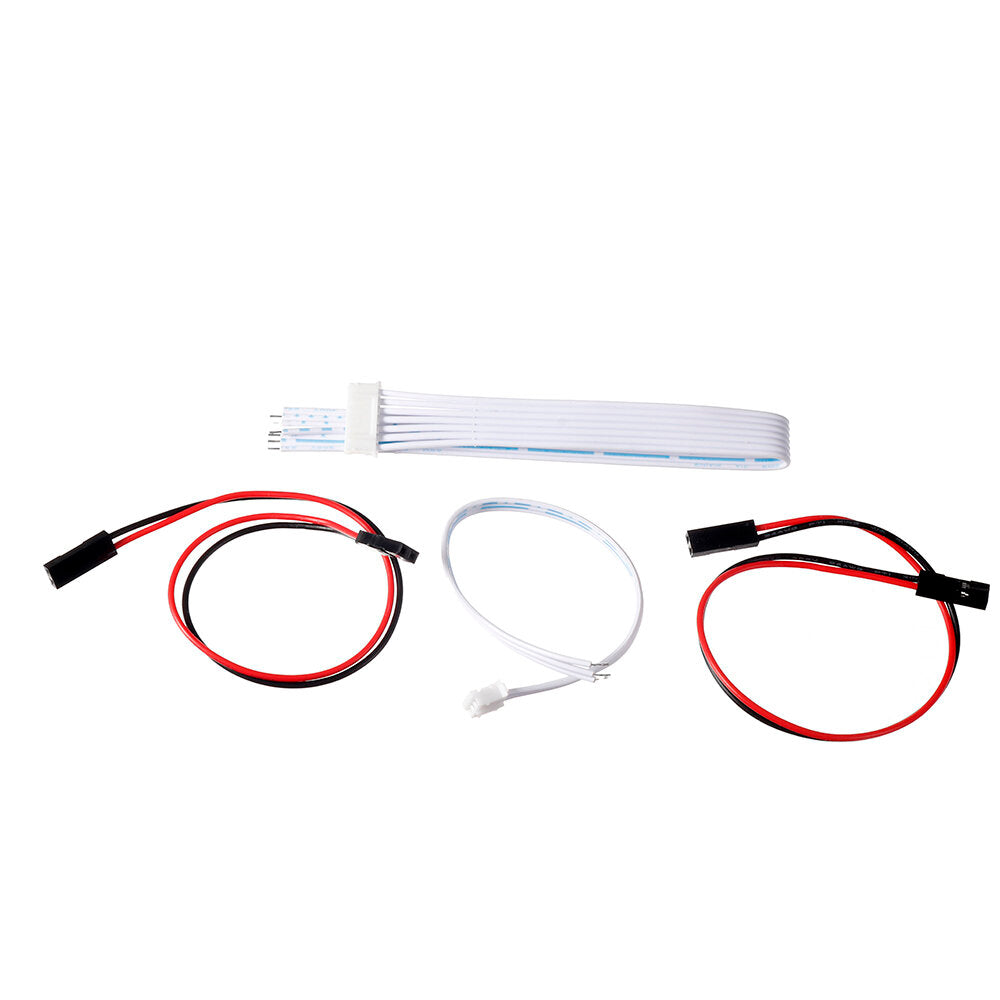

3 x kabels
