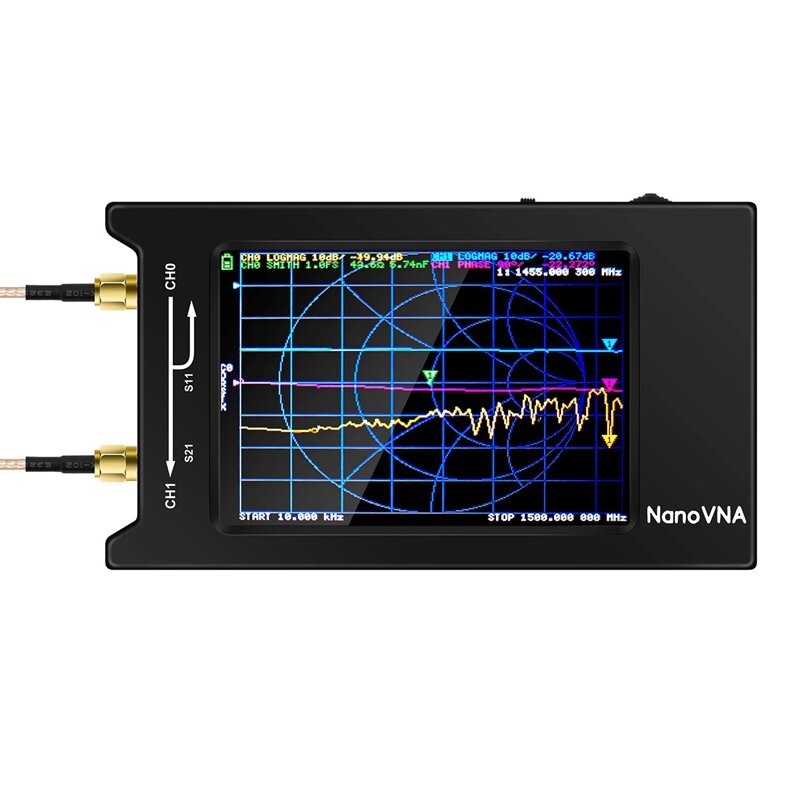

Functies:
- Met de DC-dimmethode is het 4 "-LCD-scherm met volledige weergave duidelijker te zien voor gebruik buitenshuis en comfortabeler voor gebruik binnenshuis.
- Geoptimaliseerde elektrische brug: volledig gebruik makend van de harmonischen van Si5351, kan het de 5th-harmonische gebruiken om tot 1,5 GHz te meten.
- Wanneer de fundamentele golf wordt gebruikt, wordt het uitgangsniveau van CH0 verhoogd tot 0 dBm, waardoor de reflectiemeting nauwkeuriger wordt.
- De afwijking van NanoVNA-H opgelost toen het eerder op ongeveer 6 MHz werkte.

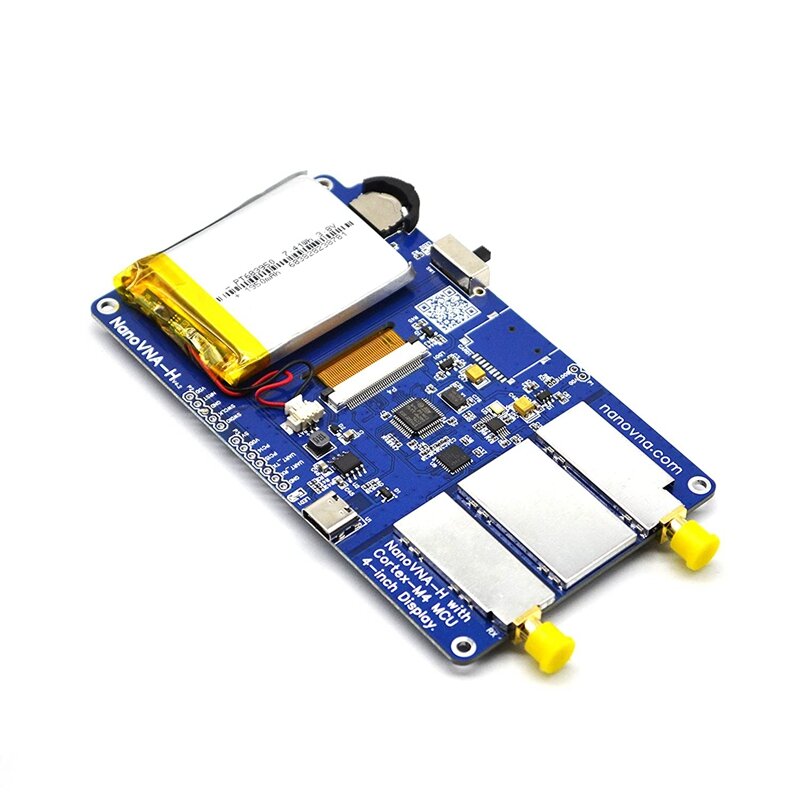

- Opnieuw ontworpen stroombeheercircuit vermindert stroomruis, USB-stroominterferentie en laadstroom.
- Verbeterde PCB-layout.
- Gereserveerde UART-interface voor doe-het-zelf-uitbreiding.
- Lichtgewicht ABS schaal houdt het apparaat goed beschermd.
-Computersoftware ondersteunt besturing en realtime weergave. En het ondersteunt het exporteren van snp-bestanden voor verschillende radio-ontwerp- en simulatiesoftware.
- Als meetinstrument is nauwkeurigheid van groot belang. Eenvoudige kalibratieonderdelen zijn inbegrepen in het pakket. We hebben de dubbele poorten van het product vóór levering gekalibreerd. Wanneer uw meetomstandigheden veranderen (bijvoorbeeld overschakelen van een smallere kalibratiebandbreedte naar een bredere meetbandbreedte met een verlengkabelmeting), moet u opnieuw kalibreren. Na kalibratie wordt het opgeslagen als instelling 0, die direct kan worden gebruikt bij de volgende keer opstarten, of het kan worden opgeslagen in de andere 4 opgeslagen items door indien nodig terug te roepen.
Parameters:
1. ABS Shell: 75 mm x 133 mm x 18 mm (exclusief uitsteeksels)
2. Meetfrequentie: 50 KHz ~ 1,5 GHz
3. RF-uitgang: 0dbm (±2dB, fundamentele golf)
4. Frequentienauwkeurigheid: <2ppm
5. Frequentiestabiliteit: <0.5ppm

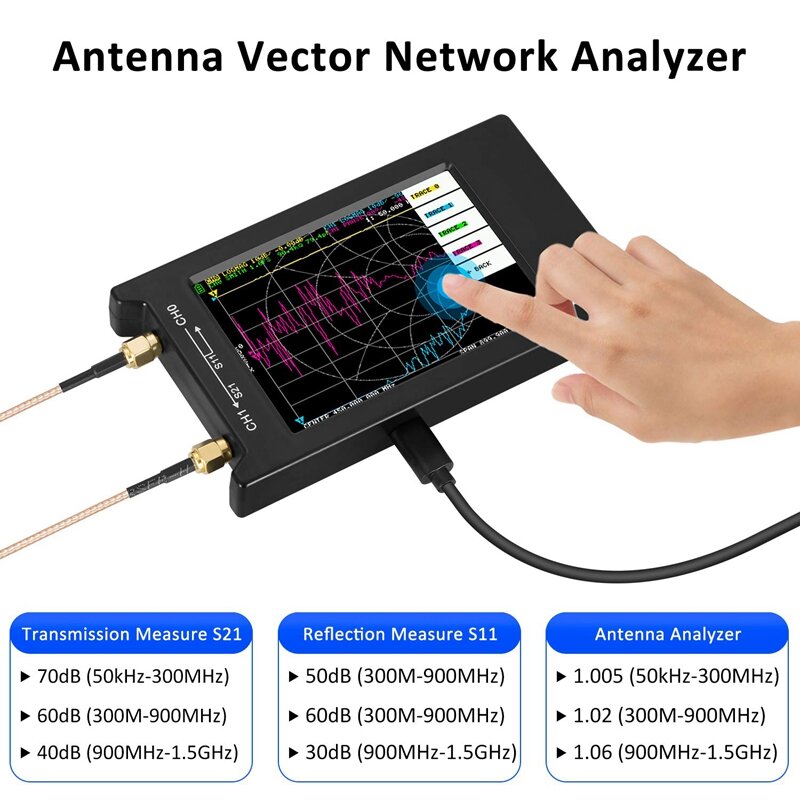

6. Meetbereik: 70dB (50kHz-300 MHz), (60dB (300M-900MHz), 40dB (0.9G-1.5GHz) maken uitbreidingsfirmware mogelijk)
(Opmerking: let op de fout veroorzaakt door niet-lineaire transformatiivan de grondgolf bij gebruik van harmonische meting.)
7. Poort SWR: <1.1
8. Scherm: 4" TFT (320 x 480)
9. USB-interface: USB type-C; Communicatiemodus: CDC (serieel)
10. Voeding: USB 5V 200mA. Maximale laadstroom 1A
11. Aantal kalibratiepunten: 101 (vast)
12. Aantal scanpunten: 101 (vast)
13. Weergave volgen: 4, markering: 4, instelling opslaan: 5
14. Meting van S-parameters, spanning staande golfverhouding, fase, vertraging, Smith-diagram, tijddomeinanalyse, enz.
Pakket lInbegrepen:

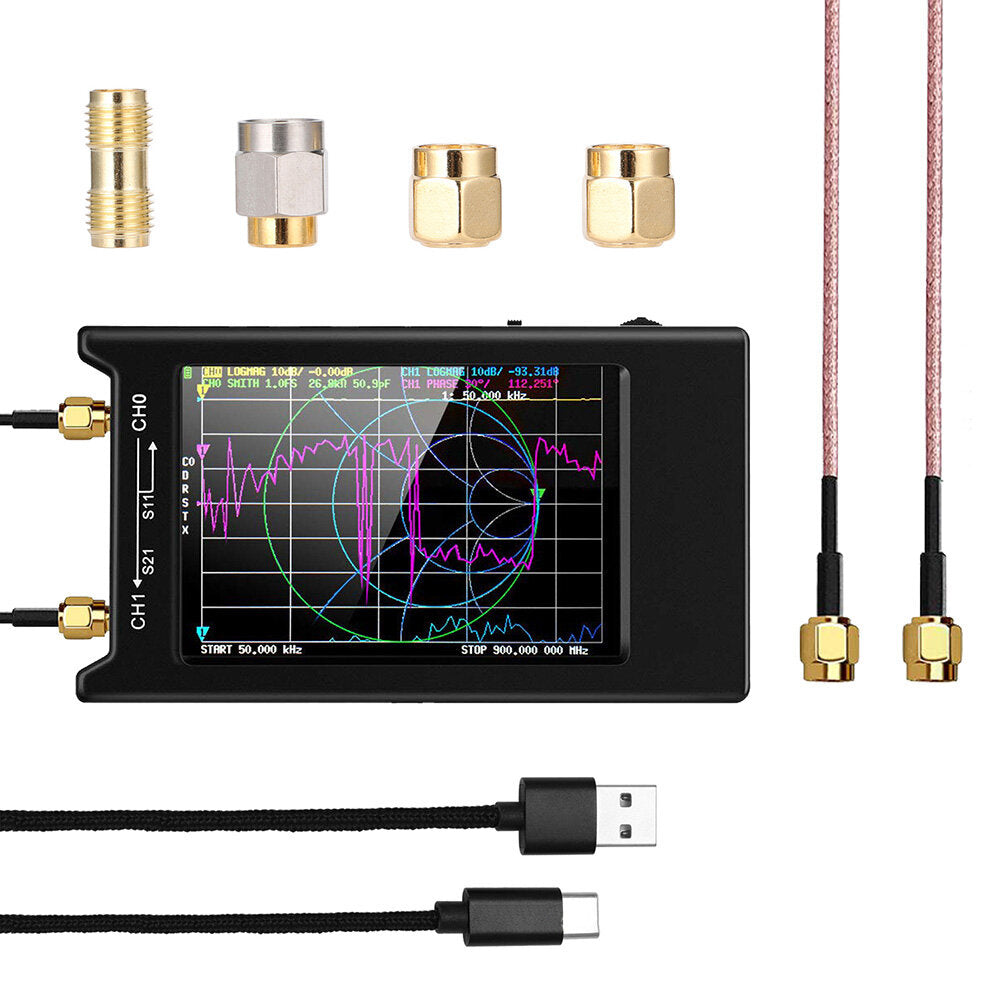

1 x NanoVNA-H4
2 x 15 cm SMA mannelijk naar mannelijk RG316 RF-kabels
1 x SMA Vrouw-naar-vrouwelijke connector
1 x SMA Eenvoudige kalibratiekit KORT
1 x SMA Eenvoudige kalibratiekit OPEN
1 x SMA Eenvoudige kalibratiekit LOAD
1 x USB Type-C datakabel
1 x Type-C tot Type-C (voor Android mobiele telefoonverbinding)
