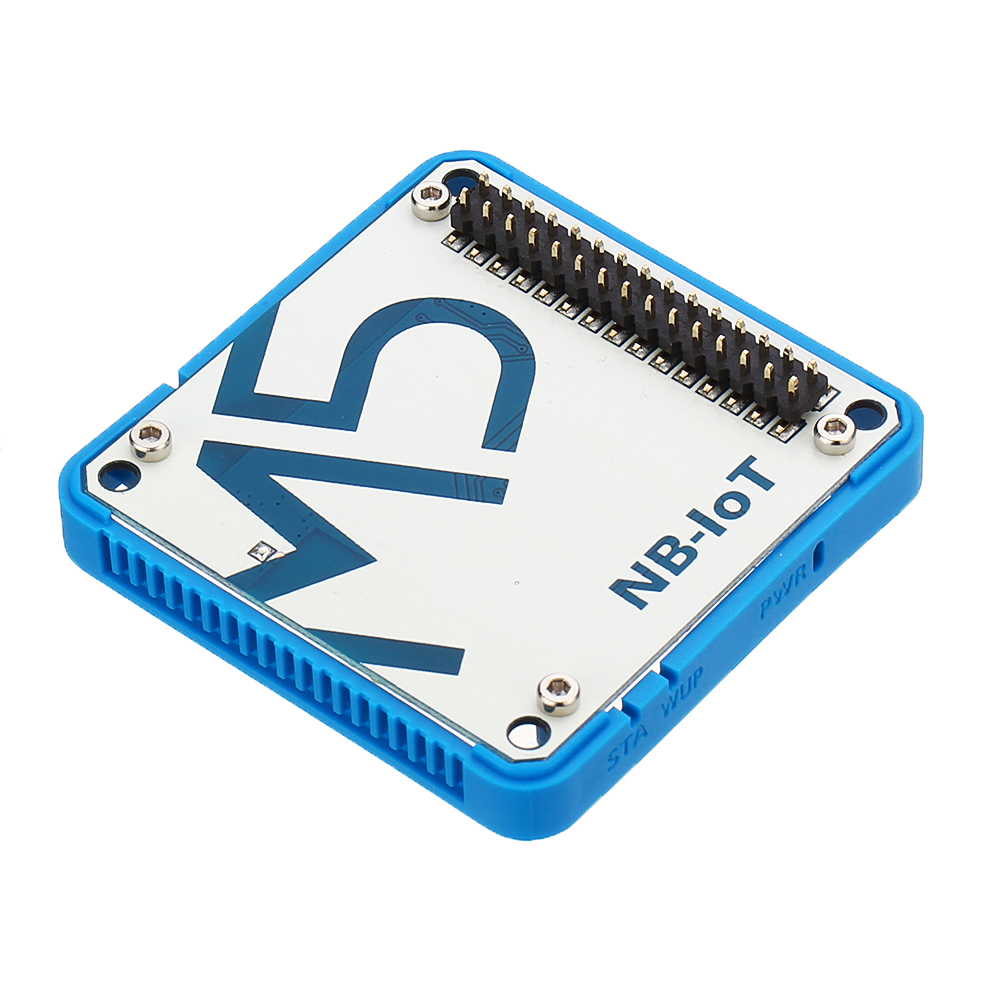

nb-iot draadloze communicatiemodule m5311-module uart dc 5v met nano iot-simkaart

Beschrijving:

Dit is een draadloze communicatiemodule, geïntegreerd in een NB-ivd M5311-module die is geproduceerd door China Mobile. De afmeting als M5311 is 16 mm * 18 mm * 2,2 mm, wat erg klein is en de gebruiker meer flexibiliteit geeft bij de vereiste afmeting.

pakket met LCC maakt snelle productie mogelijk via standaard SMT, wat zorgt voor een betrouwbaardere verbindingsmethode en prestaties in de extreme omgeving.
de stroomvereiste van deze M5311-module is tot 2.1V, AA-batterij ondersteund, hij kan de AA-batterij volledig benutten om een extreem laag stroomverbruik voor eindapparatuur te bieden.
M5311 biedt overvloedige externe interfaces en protocolstacks, ondersteunt perifere sensoren, enz.

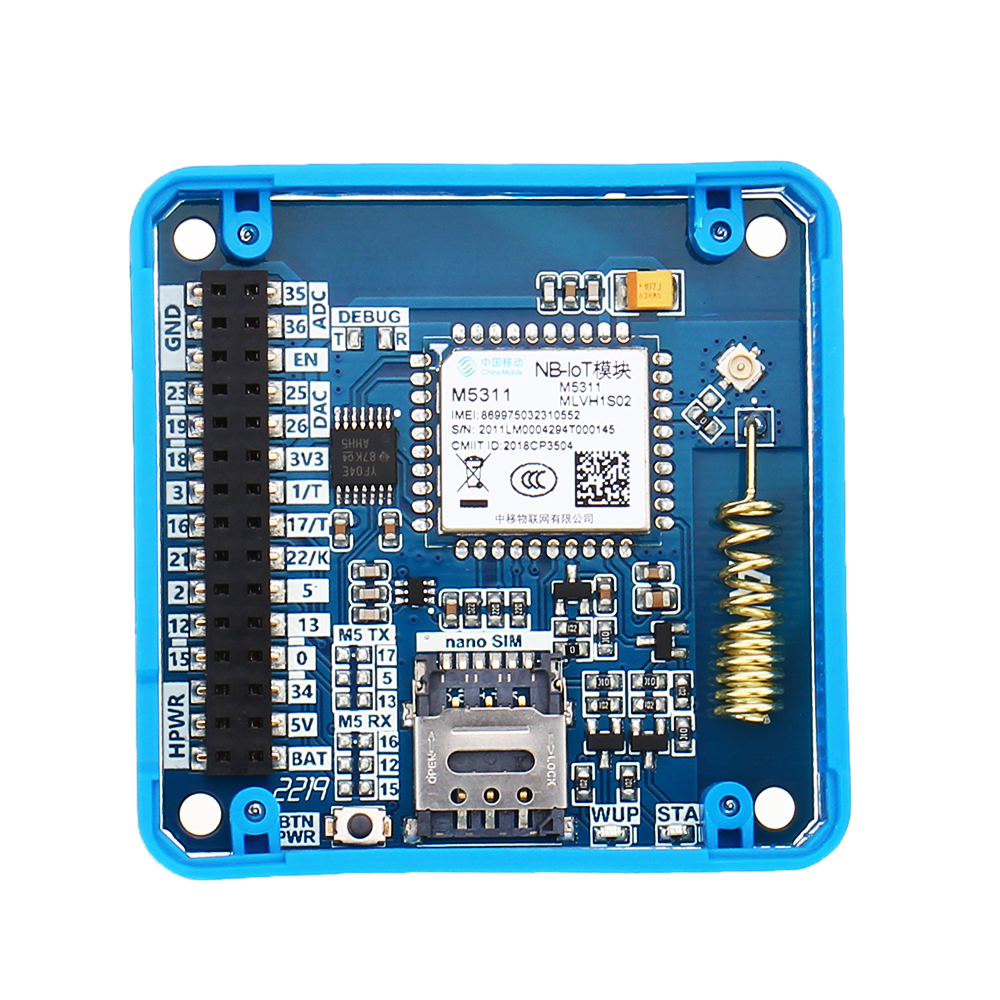

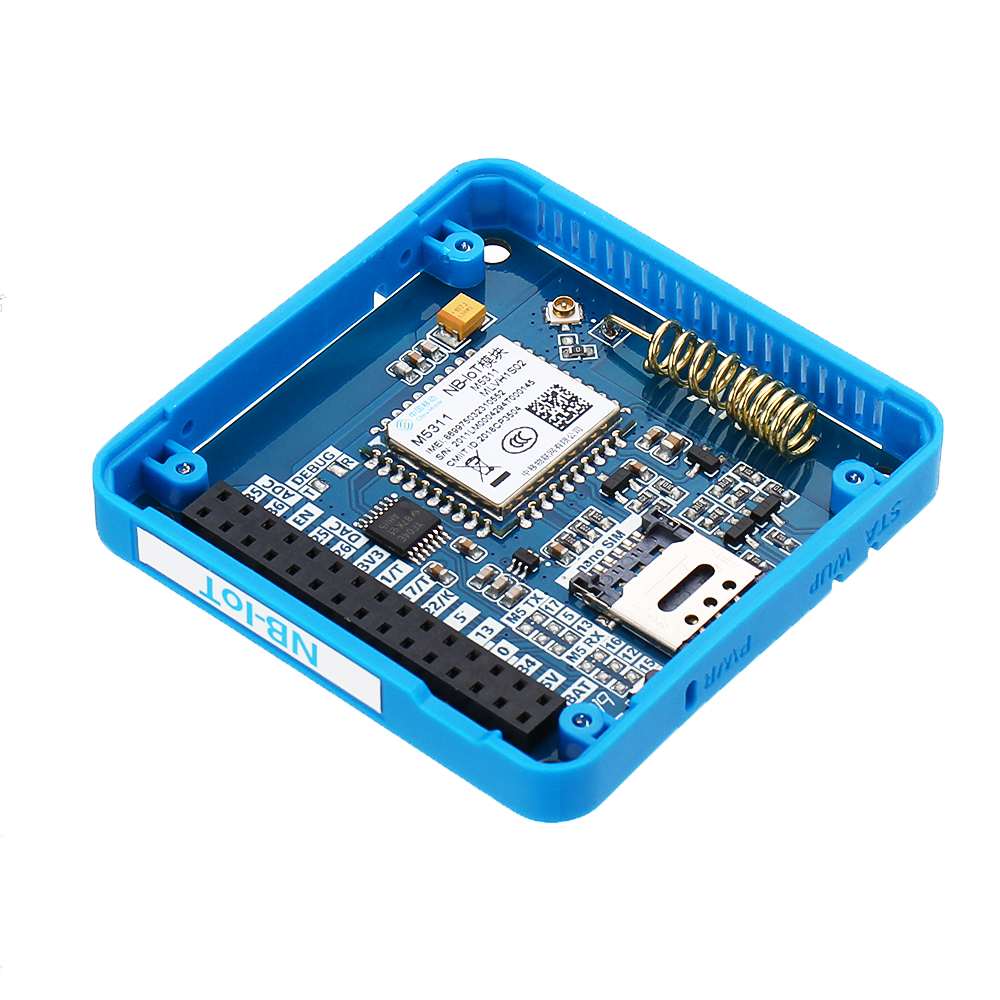

Op basis van M5311 hebben we extra hardwarebronnen op de NB-ivd-module, WUP, STA-LED's, 3 alternatieve UART's, één aan / uit-knop en 2 alternatieve antennes aangeboden.

Vermogen werking:

• Power On: GPIO2 blijft 2 seconden HOOG
• Power Off: GPIO2 blijft 8 seconden HOOG
• Power On: knop 2 seconden ingedrukt houden
• Uitschakelen: knop 8 seconden ingedrukt houden
• Reset module: GPIO26 HOOG

Meer info over NB-ivd: NarrowBand-Internet of Things (NB-ivd) is een op standaarden gebaseerde low power wide area (LPWA) technologie die is ontwikkeld om een breed scala aan nieuwe IoT-apparaten en -services mogelijk te maken. NB-ivd verbetert het stroomverbruik van gebruikersapparaten, de systeemcapaciteit en de spectrumefficiëntie aanzienlijk, vooral bij diepe dekking. Batterijlevensduur van meer dan 10 jaar kan worden ondersteund voor een breed scala aan gebruiksscenario's. NB-ivd wordt ondersteund door alle grote fabrikanten van mobiele apparatuur, chipsets en modules en kan naast bestaande 2G-, 3G- en 4G-mobiele netwerken bestaan. Het profiteert ook van alle beveiligings- en privacyfuncties van mobiele netwerken, zoals ondersteuning voor de vertrouwelijkheid van gebruikersidentiteit, authenticatie van entiteiten, vertrouwelijkheid, gegevensintegriteit en identificatie van mobiele apparatuur. NB-ivd richt zich specifiek op binnendekking, lage kosten, lange batterijduur en hoge verbindingsdichtheid. NB-ivd gebruikt een subset van de LTE-standaard, maar beperkt de bandbreedte tot een enkele smalband van 200 kHz. Het maakt gebruik van OFDM-modulatie voor downlink-communicatie en SC-FDMA voor uplink-communicatie

Producteigenschappen:

• Seriële communicatie: UART
• Productvermogen in: 5V
• Seriële communicatie: Uart2 16/17
• 2x antenne: veer / extern
• WUP, STA LED's
• 1x aan / uit-knop
• nano simkaart
• M5311
  • Pakket: LCC
  • Frequentieband: B3/B8/B5
  • Tem: -40 ° C ~ 85 ° C
  • NB-ivd ondersteunt LTE Cat NB2 *
  • LTE Cat NB1 snelheid (kbps):
  • Enkele toon: 15.625 (UL) /21.25 (DL)
    • Multitoon: 62.5 (UL) /21.25 (DL)
  • SMS: PDU / TEXT-modus
  • Netwerk protocol:
    • IPv4 / IPv6 / UDP / TCP /
    • Coap / LwM2M / HTTP / MQTT / TLS
  • macht in:
    • 2.1V ~ 3.6V, Typ 3.3V (laagspanningsversie)
    • & 3.0V ~ 3.6V, Type 3.3V (versie met vaste spanning)
  • Consumptie:
    • 3uA @ PSM 0.4mA@ldle-modus (DRx = 1,28S)
    • 167mA @ Tx (23dBm / 15kHzST) 54mA @ Rx -uitgangsvermogen: 23dBm ± 2dB
  • Certificaat: CCC / SRRC / NAL / GTI
• Productgrootte: 54,2 mm x 54,2 mm x 12,8 mm
• Productgewicht: 13,3 g

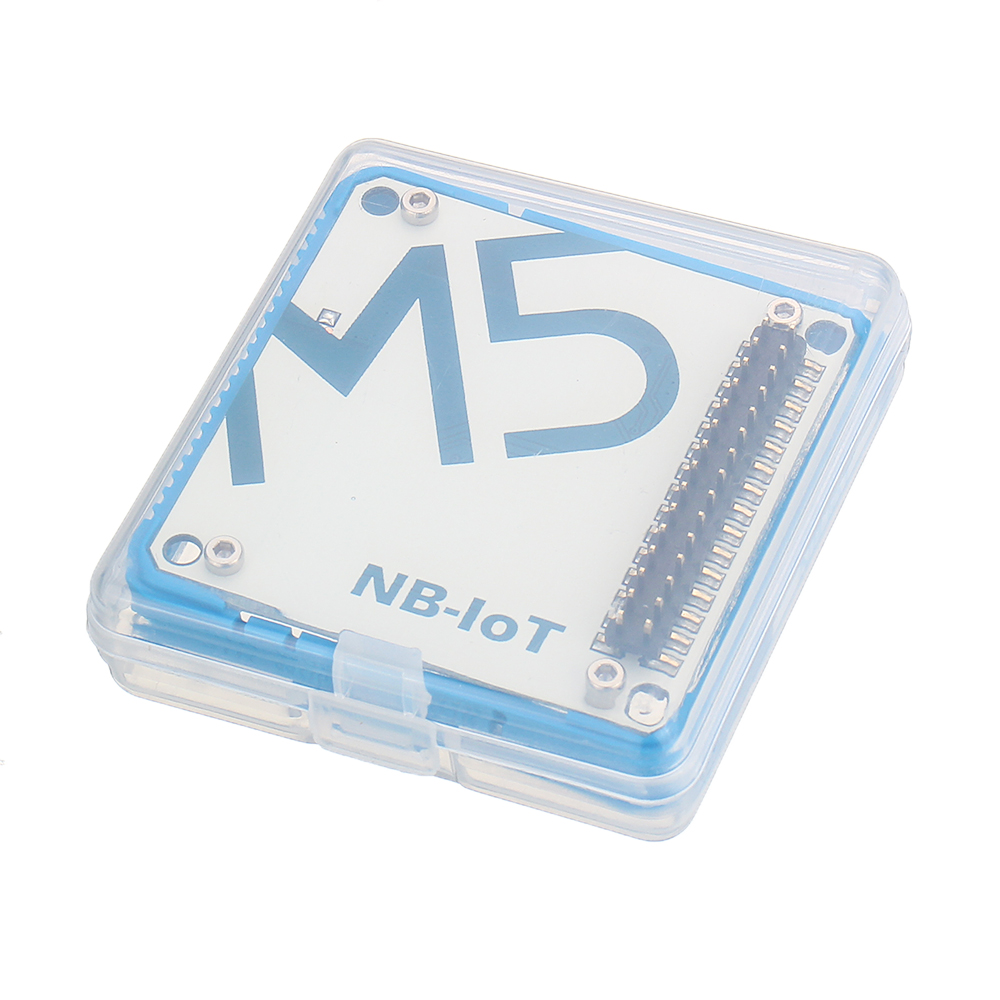

Pakket inbegrepen:

• 1x Nano Iot-simkaart
• 1x NB-ivd-module

Toepassing:

• Slim draagbaar apparaat
• Slim parkeren
• Slimme meter
• IoT in City

Sommige nationale carrier frequentiebanden:

alleen voor referentie

Links:

• Data papier - M5311 OP commando

• Handleiding - M5311

• Data papier - TXS0104E

Schematisch:
