Beschrijving:
1. Ethernet TCP/IP RJ45-poort.
2. Onbaord WEB-server maakt toegang tot en besturing van het relais via WEB mogelijk.
3. 8-kanaals 250V/AC 10A Relaisbesturing afzonderlijk.
4. Dikker vertinnen voor de bedrading van het relais.
5. 8 externe besturingsuitgangen en actief laag niveau kunnen schakelaar of sensor bedienen, enz.
6. Breed bedrijfsspanningsbereik: 7-24V DC-voeding.
7. Zorg voor een protocol voor re-engineering: wanneer aangesloten op de router, is toegangscontrole mogelijk via voor Android, Tablet, Windows-systeem van overal ter wereld met netwerk.
8. Ondersteunt statusterugkeer, kan de huidige status van de relais weergeven.
9. IP-poort kan worden gewijzigd.
10. Met de resetfunctie, kort indrukken om te resetten, lang indrukken om de fabrieksinstelling te herstellen.
11. Ondersteunt 485-netwerken.
12. Interne circuitbeveiliging: met optocoupler om externe spanningspieken te voorkomen.
Functies:
1: triggersignaalingang:
IN1-IN8 kan op twee manieren worden ingevoerd: A: Contactloos signaal, vrijgeven na IN-aarde; B: vergrendelingssignaal, IN-aarde kan de bijbehorende relaisschakelaar besturen.
2: communicatieprotocol voor seriële poorten:
1 manier open: FD 02 20 01 01 5D
1 manier dichtbij: FD 02 20 01 00 5D
2-weg open: FD 02 20 02 01 5D
2-weg sluiten: FD 02 20 02 00 5D
3-voudig open: FD 02 20 03 01 5D
3-weg sluiten: FD 02 20 03 00 5D
4-voudig open: FD 02 20 04 01 5D
4-voudig sluiten: FD 02 20 04 00 5D
5-voudig open: FD 02 20 05 01 5D
5-voudig sluiten: FD 02 20 05 00 5D
6-voudig open: FD 02 20 06 01 5D
6-voudig sluiten: FD 02 20 06 00 5D
7-voudig open: FD 02 20 07 01 5D
7-weg sluiten: FD 02 20 07 00 5D
8-voudig open: FD 02 20 08 01 5D
8-weg dichtbij: FD 02 20 08 00 5D
Open 1-8: FD 02 20 F8 88 5D
1-8 pas: FD 02 20 F8 80 5D
Terug: FB 21 55 xx XX FF: xx XX eac byte betekent 1ch high byte corresponderend met de 16ch, lage byte corresponderend met 1ch
3: Netwerkcontrollerpoort:
IP: 192.168.1.4
Poortnummer: 30000
Voer http://192.168.1.4/30000 in de adresbalk van de browser in, en dan kun je de corresponderende schakelaar bedienen.
4. Druk lang op "RESET" totdat het lampje uit is. Daarna herstelt het het standaard fabrieks-IP en poortnummer.
Pakket Inbegrepen:

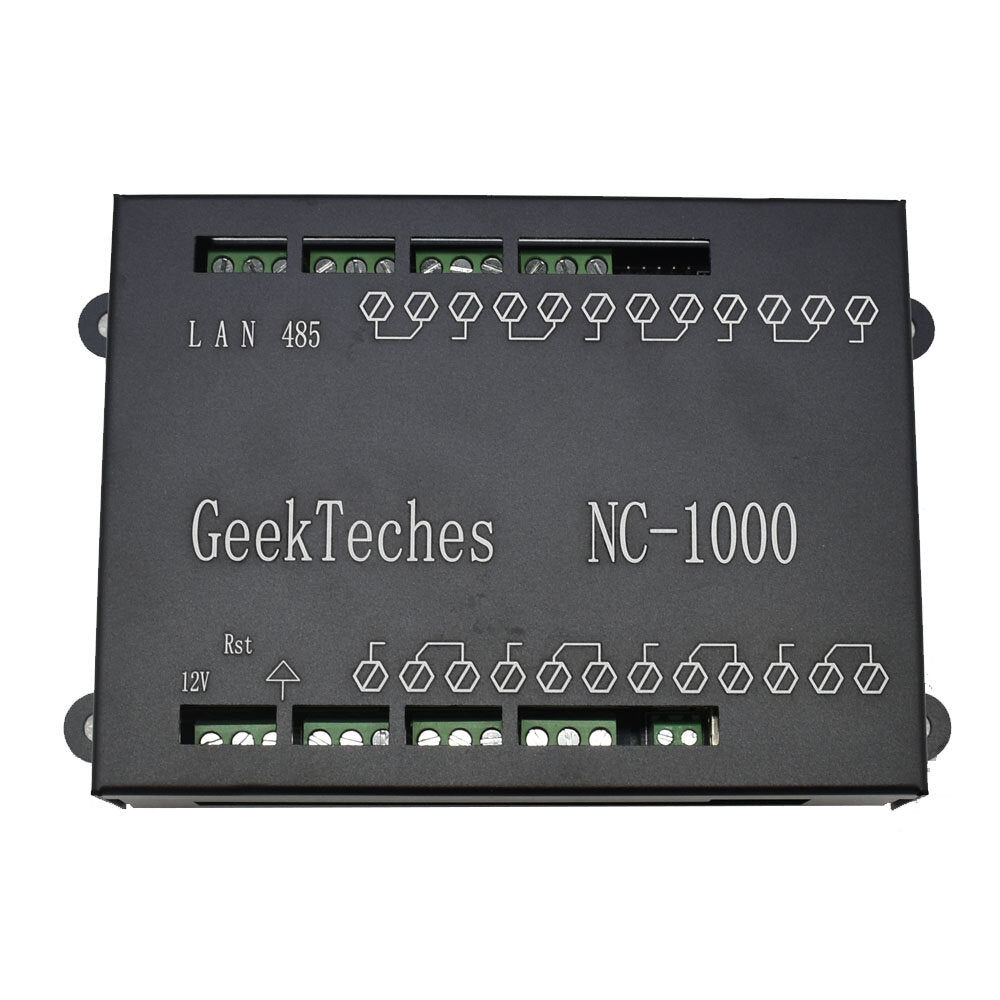

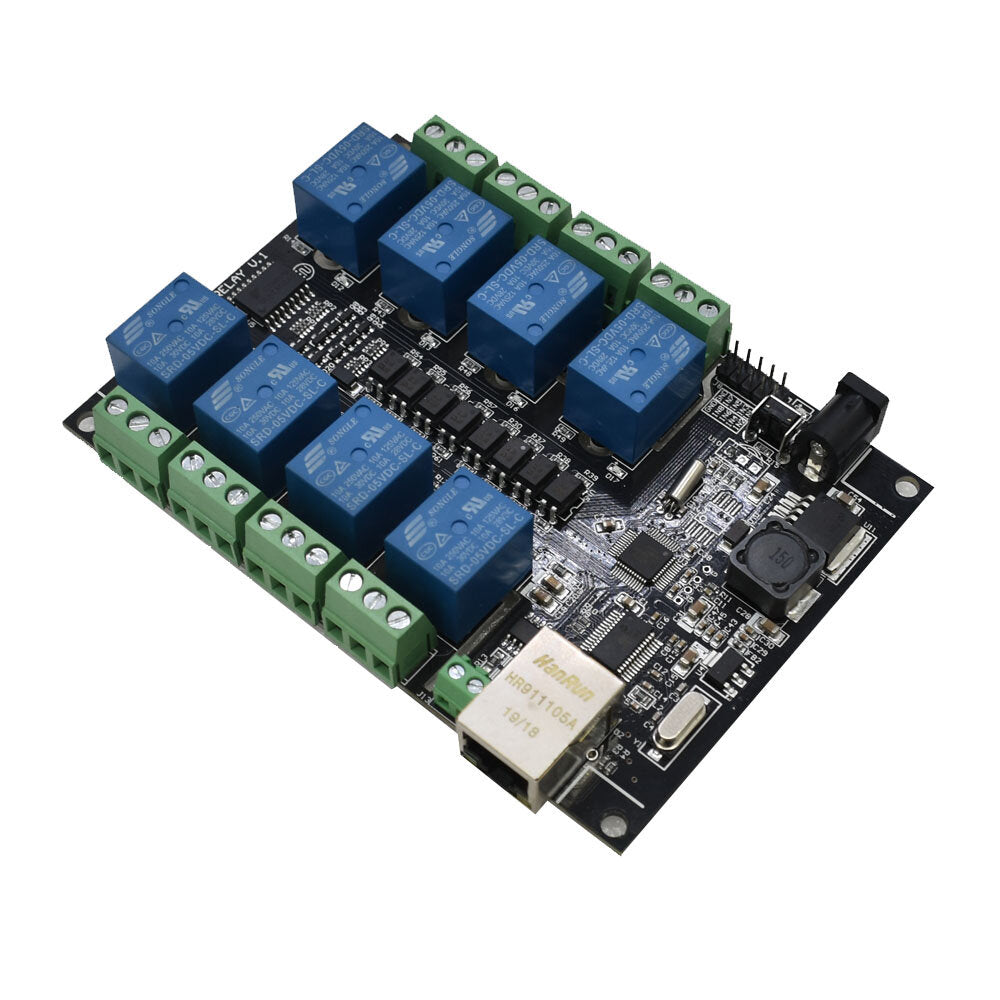

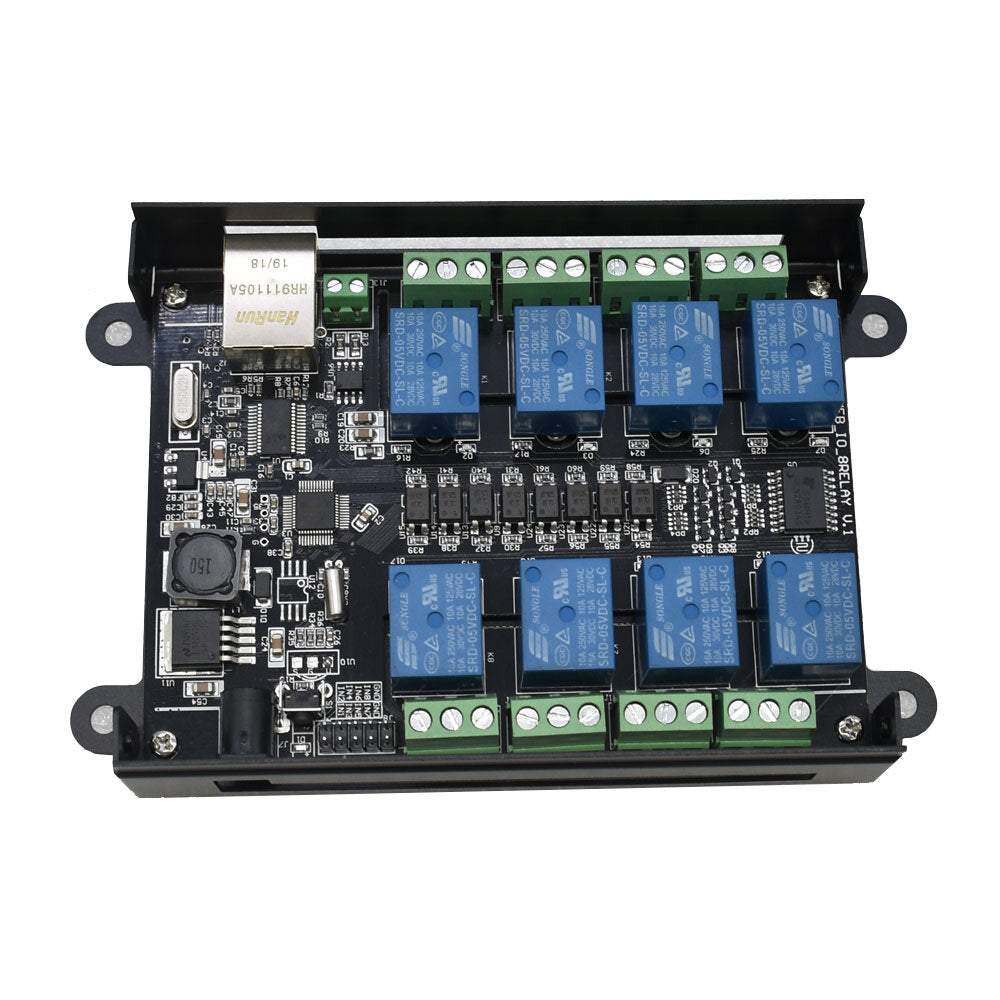

1 x 8 kanalen relais geïntegreerde afstandsbedieningskaart

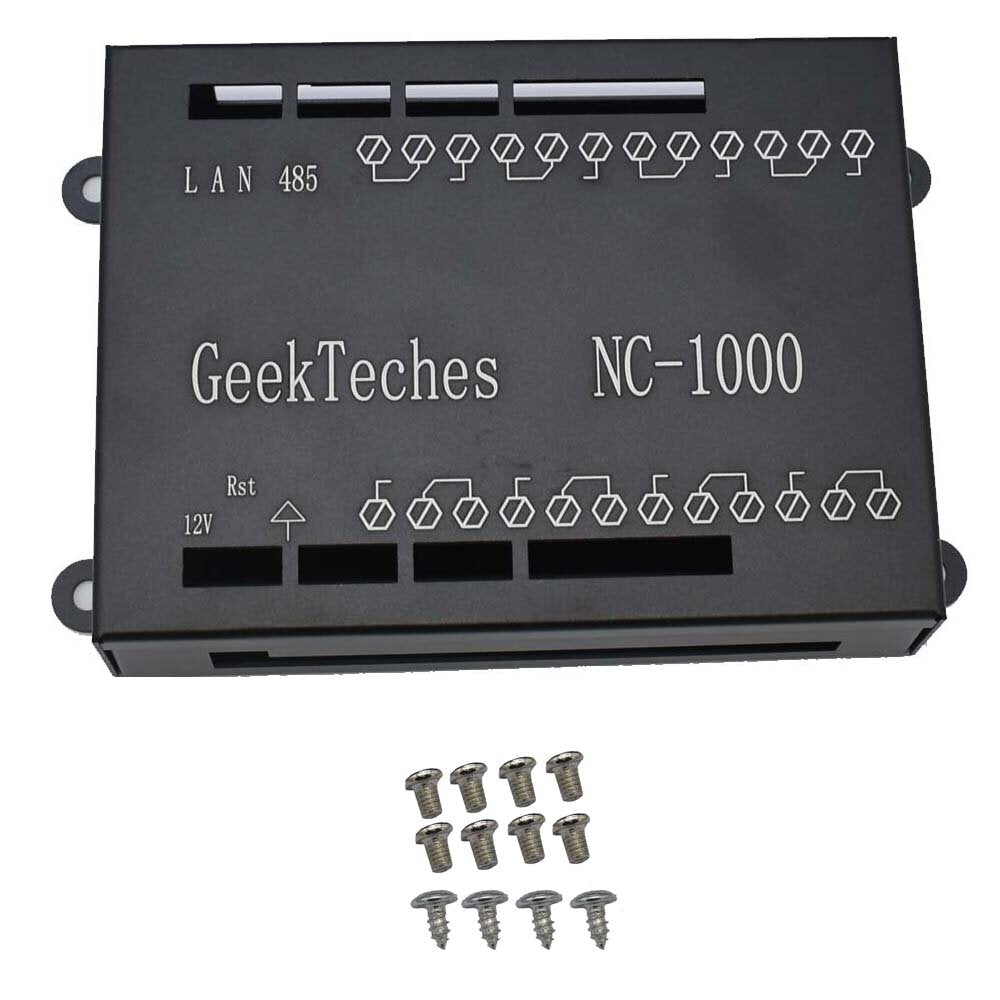

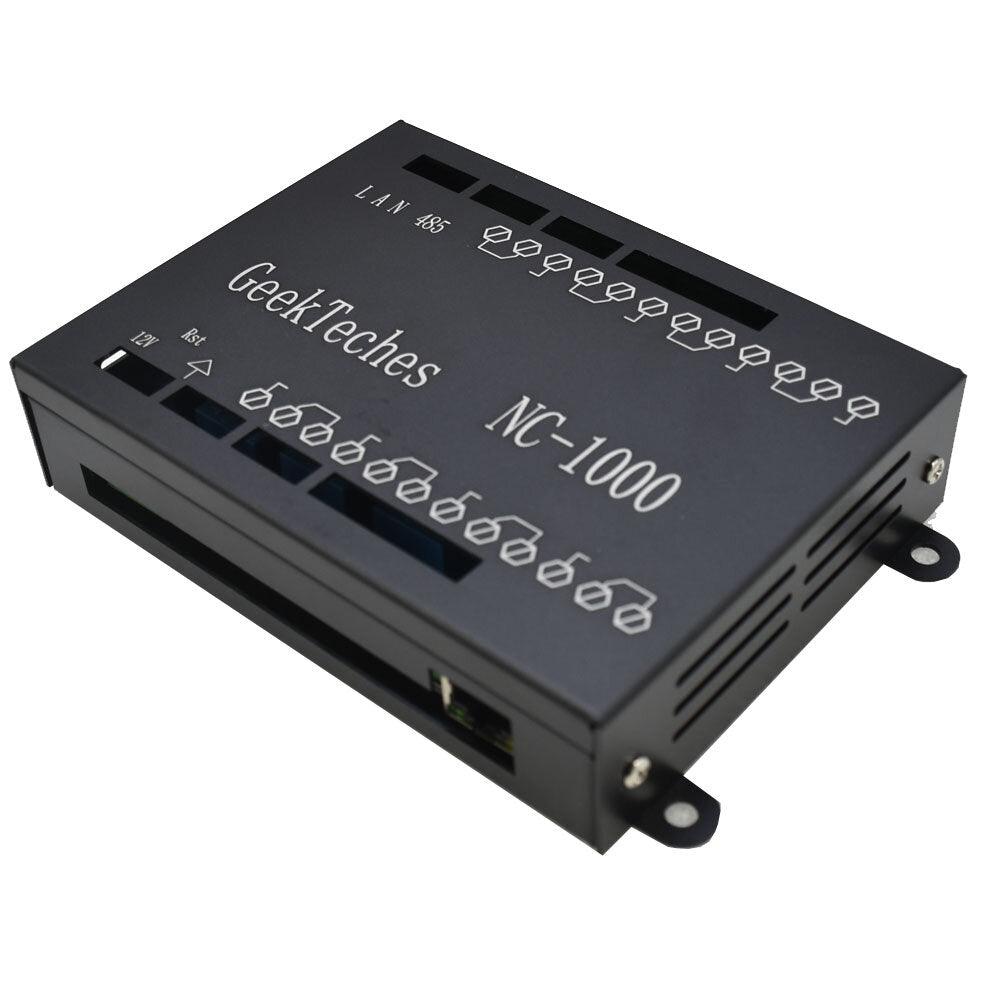

1 x Case
