Beschrijving:

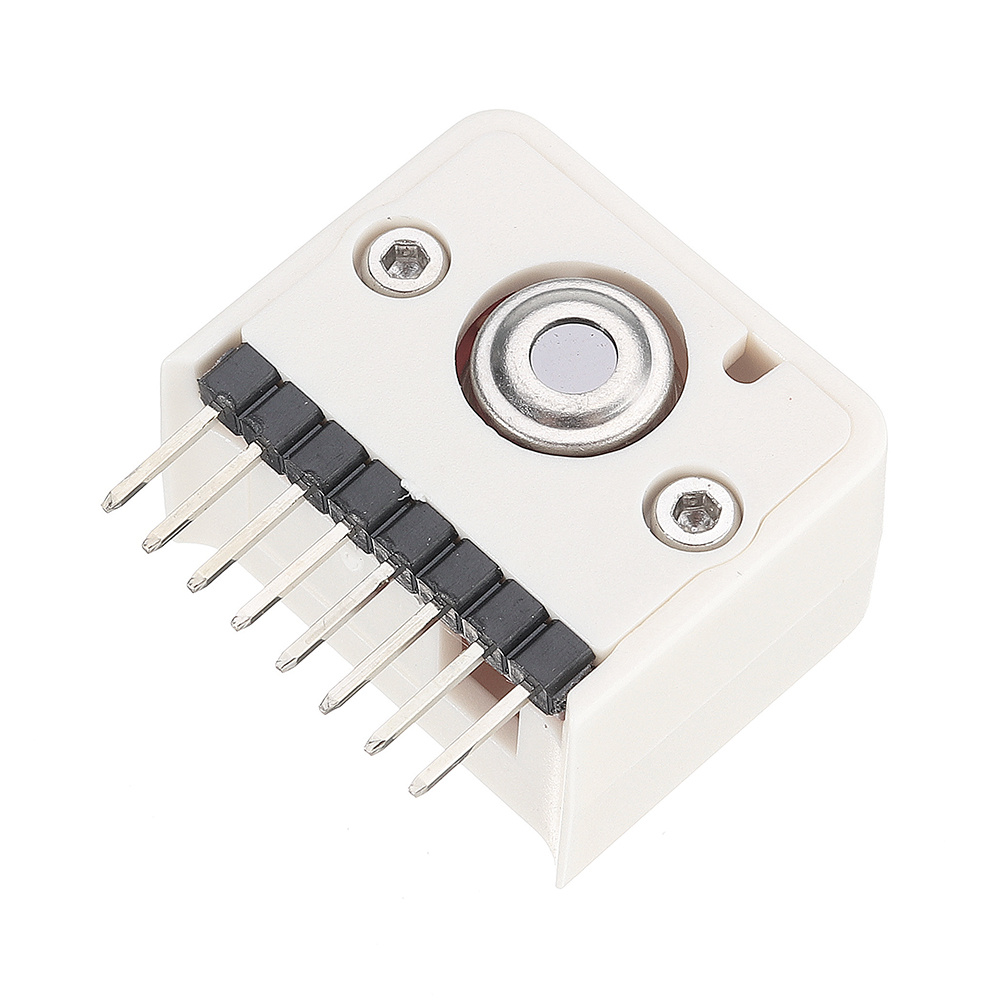

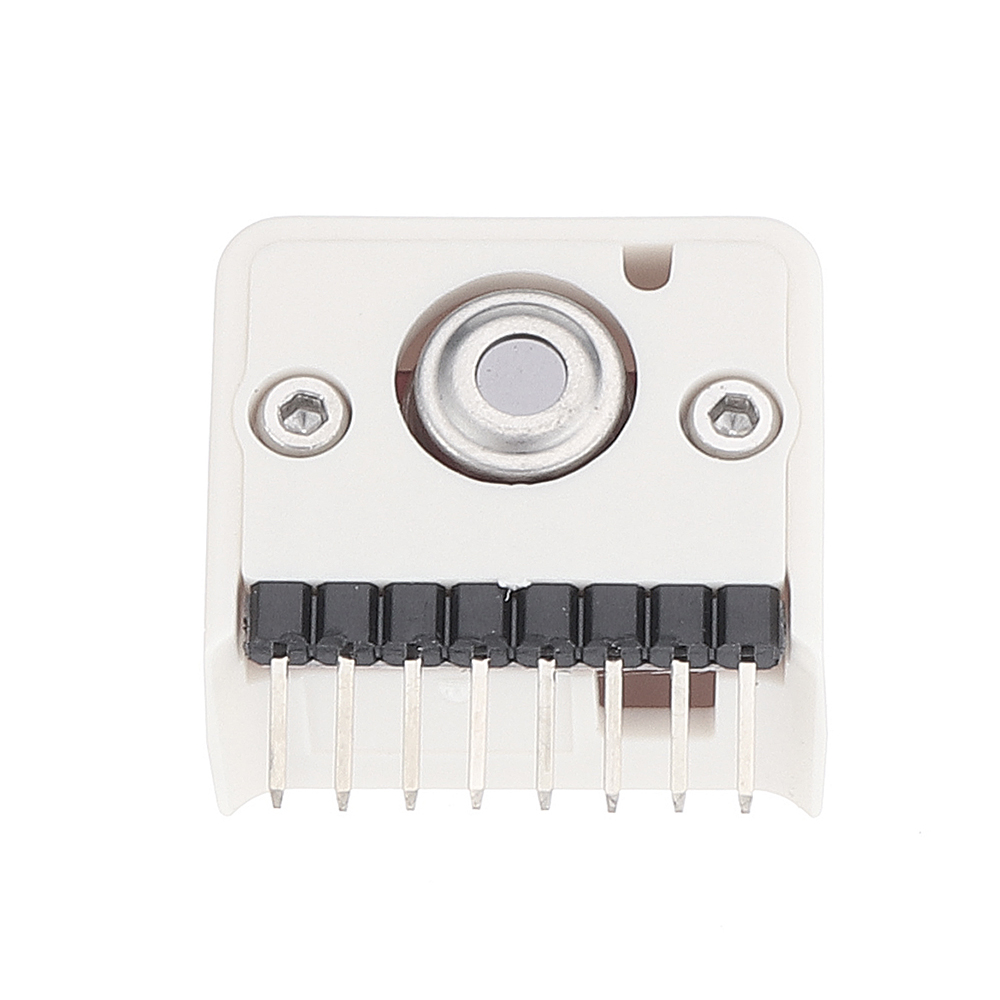

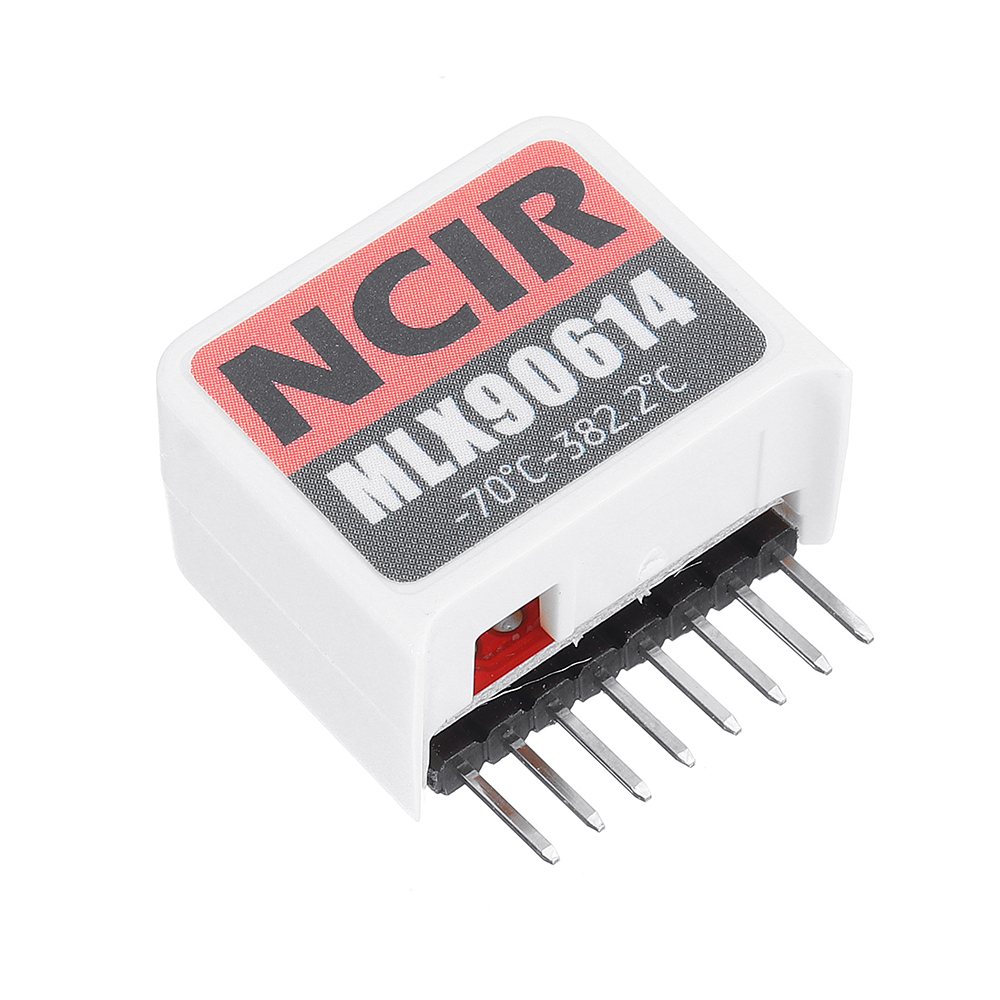

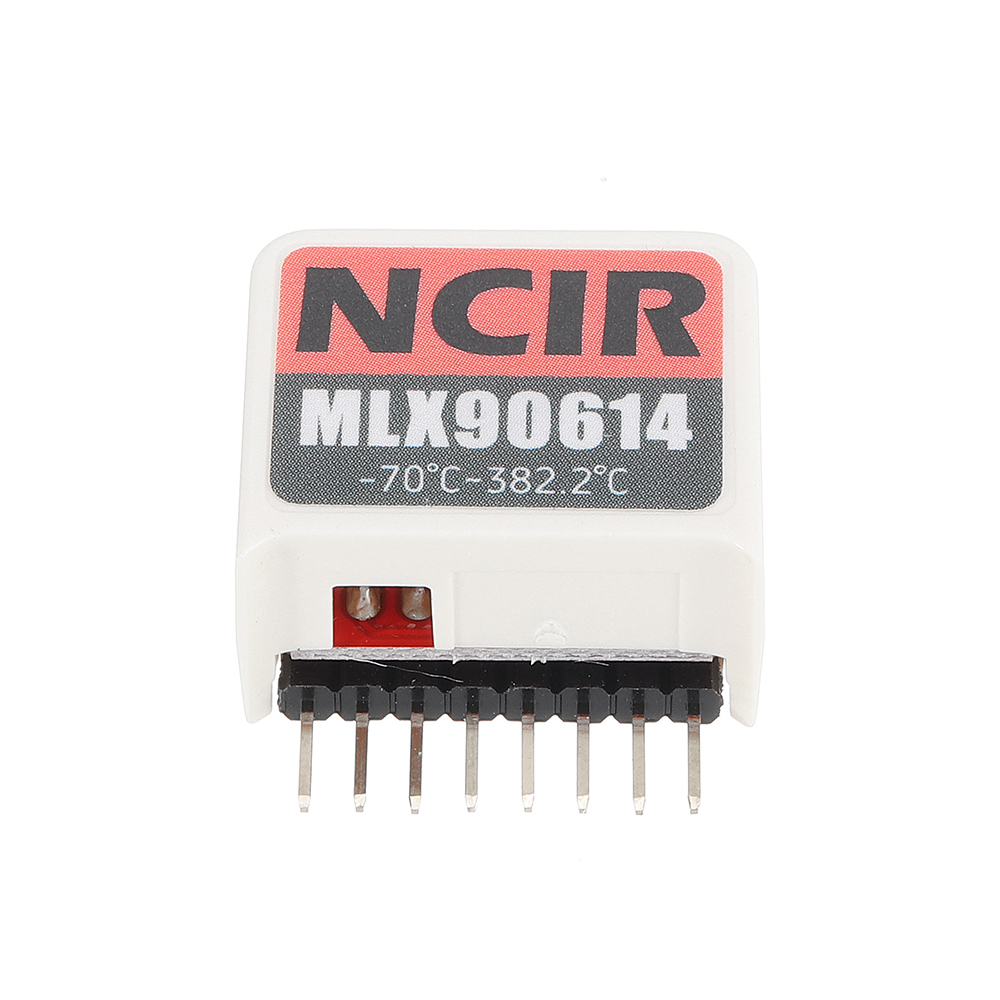

NCIR_HAT is een M5StickC-compatibele infraroodsensor. Net als M5Unit NCIR, integreert deze stickc HAT-module MLX90614 die kan worden gebruikt om de oppervlaktetemperatuur van een menselijk lichaam of ander object te meten. Nu het een hoes van stickc HAT heeft, kun je vrijwel alle implementaties verplaatsen naar een op stickc gebaseerde controller, uitgerust met kleine, goedkope en zeer productieve producten.
In tegenstelling tot de meeste temperatuursensoren, meet deze sensor infraroodlicht dat van externe objecten terugkaatst, zodat het de temperatuur kan detecteren zonder ze fysiek aan te raken. Richt de sensor eenvoudig op wat u wilt meten en hij detecteert de temperatuur door IR uitgezonden golven te absorberen. Omdat het niet het object hoeft te raken dat het meet, kan het een breder temperatuurbereik waarnemen dan de meeste digitale sensoren! Het meet de meting over een gezichtsveld van 90 graden, dus het kan handig zijn voor het bepalen van de gemiddelde temperatuur van een gebied.
De MLX90614 is in de fabriek gekalibreerd in brede temperatuurbereiken: -40 tot 125 ° C voor de omgevingstemperatuur en -70 tot 382,2 ° C voor de objecttemperatuur. T
Maak verbinding met M5StickC via GOIO 0/26 (I2C toevoegen: 0x5A).
Producteigenschappen:
- M5StickC compatibel
- Bedrijfsspanning: 4,5 tot 5,5V
- Het meten van het objecttemperatuurbereik: -70 ° C ~ 382,2 ° C
- Omgevingstemperatuurbereik meten: -40 tot 125 ° C
- Meetnauwkeurigheid bij kamertemperatuur: ± 0,5 ° C
- Gezichtsveld: 90 °
- Softwareontwikkelingsplatvoorm:, UIFlow (Blockly, Python)
Pakket inbegrepen:
- 1x NCIR HOED
TOEPASSING:
- Lichaamstemperatuur meten
- Object (biologische) Bewegingsdetectie
Schematisch:
Links:
EasyLoader
1.EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd.Momenteel is EasyLoader alleen beschikbaar voor Windows OS)
2.Nadat u de software hebt gedownload, dubbelklikt u om de toepassing uit te voeren, sluit u het M5-apparaat aan op de computer via de datakabel, selecteert u de poortparameters en klikt u op "Brandwond" om te beginnen met branden. (Stel voor M5StickC-branden de baudrate in op 750000 of 115200)Voorbeeld:
Pin Kaart:
M5StickC GPIO0 GPIO26 5V GND HOED NCIR SDA SCL 5V GND Video:
demonstratie
