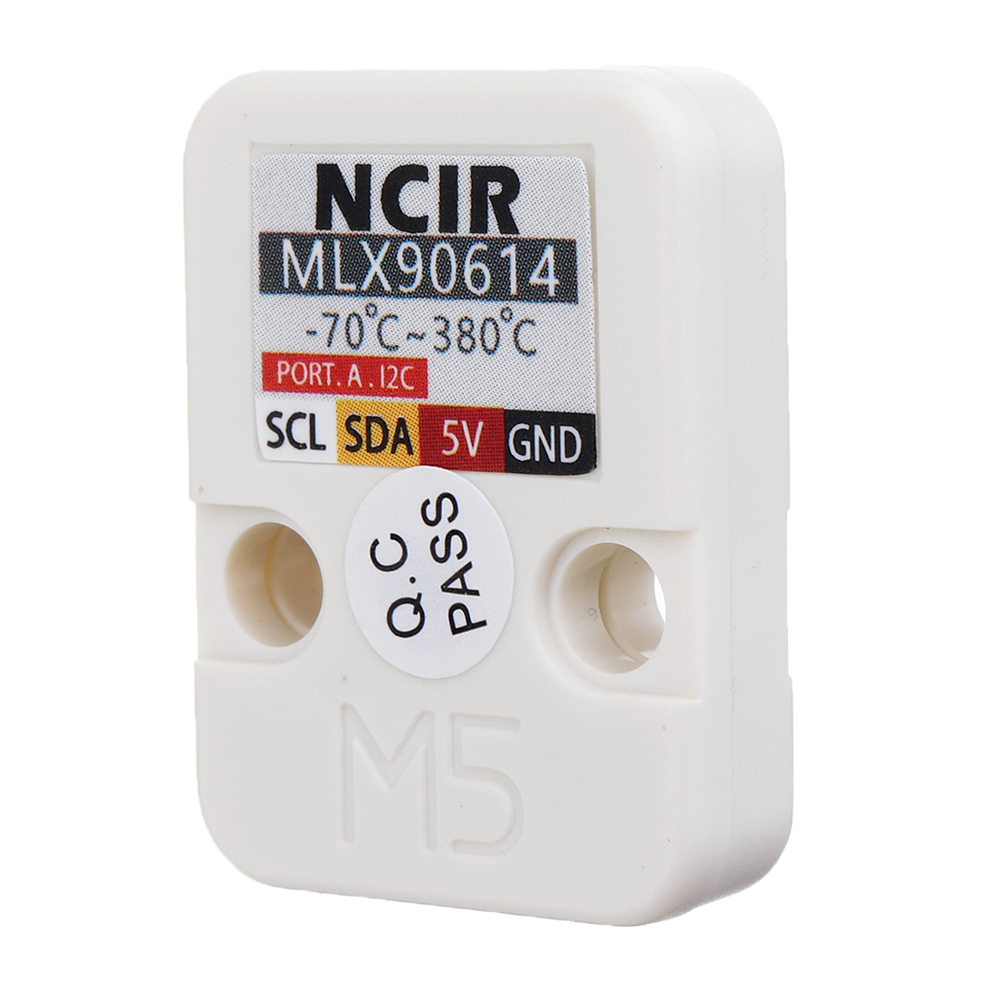

ncir unit mlx90614 contactloze temperatuursensormodule grove i2c

Beschrijving:

NCIR uitgerust met ingebouwde infraroodsensor MLX90614. Het kan worden gebruikt om de oppervlaktetemperatuur van een menselijk lichaam of ander object te meten.

In tegenstelling tot de meeste temperatuursensoren, meet deze sensor infraroodlicht dat van externe objecten terugkaatst, zodat het de temperatuur kan detecteren zonder ze fysiek aan te raken. Richt de sensor eenvoudig op wat u wilt meten en hij detecteert de temperatuur door IR uitgezonden golven te absorberen. Omdat het niet het object hoeft te raken dat het meet, kan het een groter temperatuurbereik waarnemen dan de meeste digitale sensoren! Het neemt de meting over een gezichtsveld van 90 graden, dus het kan handig zijn voor het bepalen van de gemiddelde temperatuur van een gebied.
De MLX90614 is in de fabriek gekalibreerd in brede temperatuurbereiken: -40 tot 125 ° C voor de omgevingstemperatuur en -70 tot 382,2 ° C voor de objecttemperatuur. T

Maak verbinding met M5Core via GROVE A IIC (0x5A).

Producteigenschappen:

• Bedrijfsspanning: 4,5 tot 5,5V
• Het meten van object temperatuur liep ge: -70 ° C ~ 382.2 ° C
• Het meten van omgevingstemperatuur liep ge: -40 tot 125? C
• Meetnauwkeurigheid bij kamertemperatuur: ± 0,5 ° C
• Gezichtsveld: 90 °
• Sofrware Development Platform: voor, UIFlow (Blockly, Python)
• Twee Le go-compatibele gaten
• Productgrootte: 32,2 mm x 24,2 mm x 8,2 mm
• Productgewicht: 4,6 g

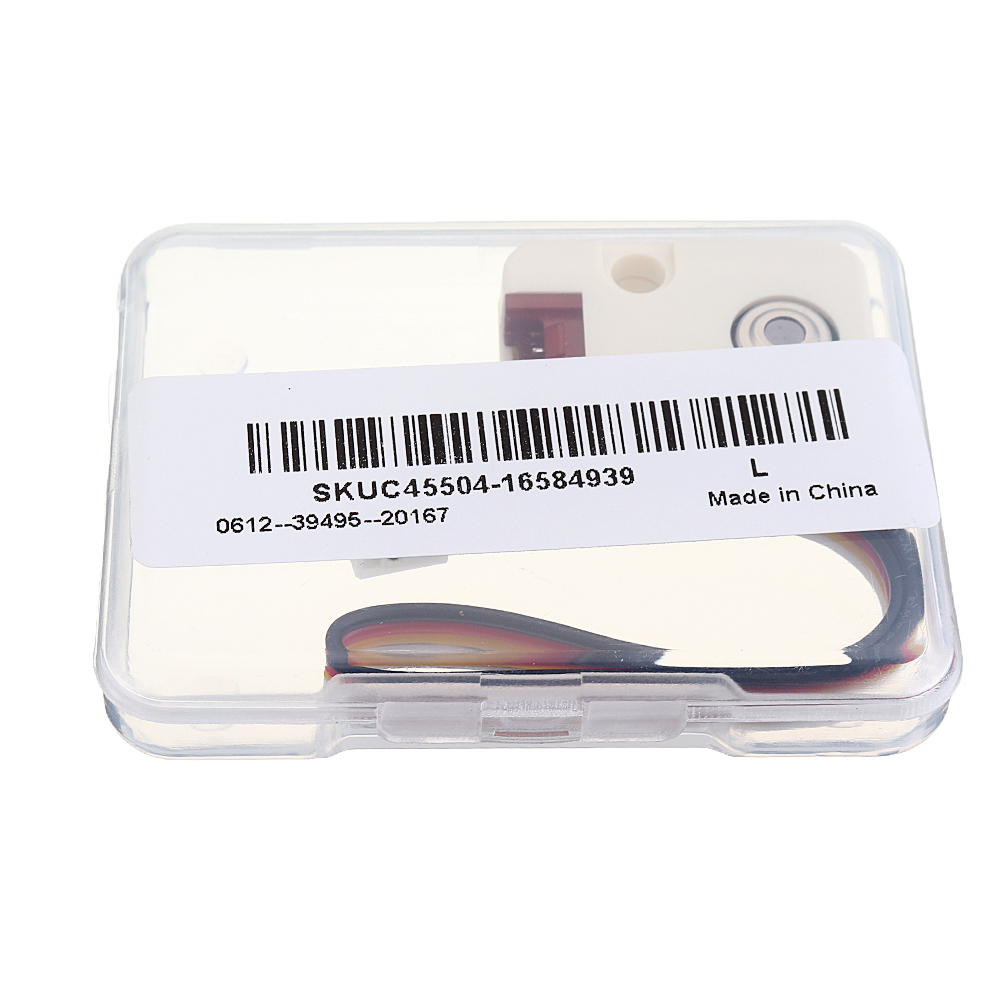

Pakket inbegrepen:

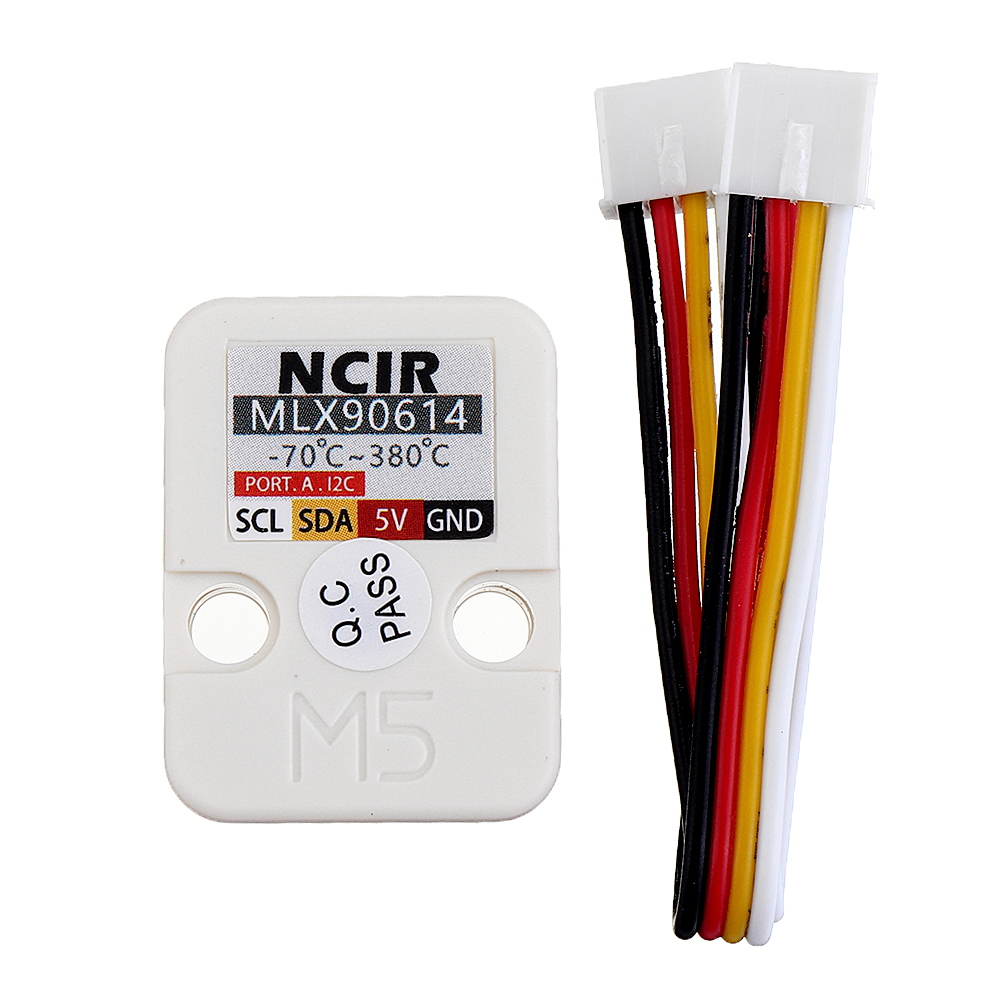

• 1x NCIR-eenheid
• 1x Grove kabel

TOEPASSING:

• Lichaamstemperatuur meten
• Object (biologische) Bewegingsdetectie

Gerelateerde link:

• Officiële video

• Forum

• Data papier - MLX90614

EasyLoader

klik om EasyLoader te downloaden

1. EasyLoader is een eenvoudige en snelle programmeerbrander en elke productpagina heeft een productgerelateerd case-programma voor EasyLoader.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op "Brandwond" om te beginnen met branden.

3.De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt gebrand. Klik hier om de zelfstudie over de installatie van het stuurprogramma te bekijken

Voorbeeld:

1. voor IDE

De onderstaande code is onvolledig. Klik op om de volledige code te krijgen hier.

  #include <M5Stack.h>  #include <Wire.h>    #define NCIR_ADDR 0x5A // verklaring uint16_t resultaat; vlotter temperatuur; // initialisatie Wire.begin (); M5.begin (); // gegevens lezen Wire.beginTransmission (NCIR_ADDR); Wire.write (0x07); Wire.endTransmission (false); Wire.requestFrom (NCIR_ADDR, 2); result = Wire.read (); // DATA-resultaat ontvangen | = Wire.read () << 8; // DATA ontvangen // opslagtemperatuur waarde temperatuur = resultaat * 0,02 - 273,15;Kopieer naar klembordFoutgekopieerde

2. UIFlow

Klik op om de volledige code te krijgen hier.

Schematisch:

PinMap:

M5Core (GROVE A)	GPIO22	GPIO21	5V	GND
