neoflash led acryl lichtbord met 192 stks rgb led en pir sensor compatibel met m5core i2c-poort

Beschrijving:

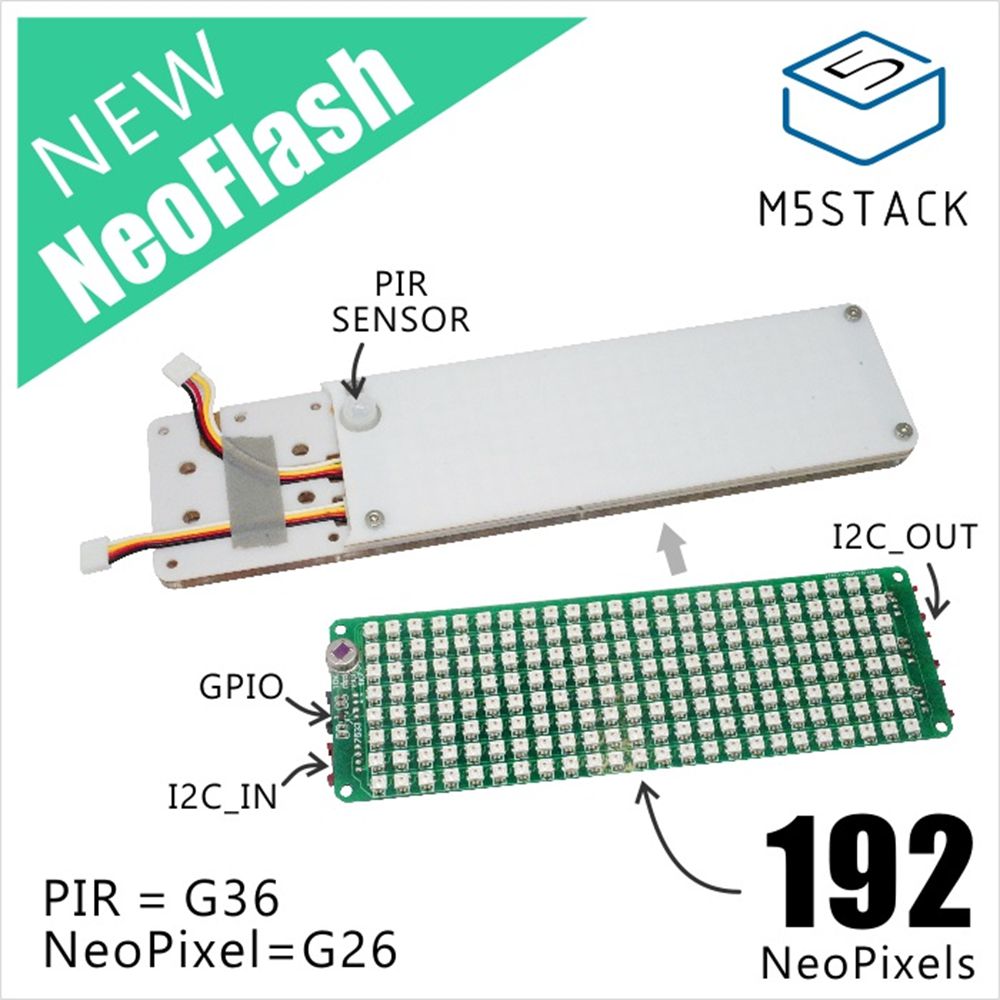

NEOFLASH is een RGB LED-paneel met 192 RGB LED (24x8). Let bij het programmeren van dit apparaat op de volgorde van de RGB-LED's. Van linksboven (waar PIR geplaatst) naar rechts en van boven naar beneden.

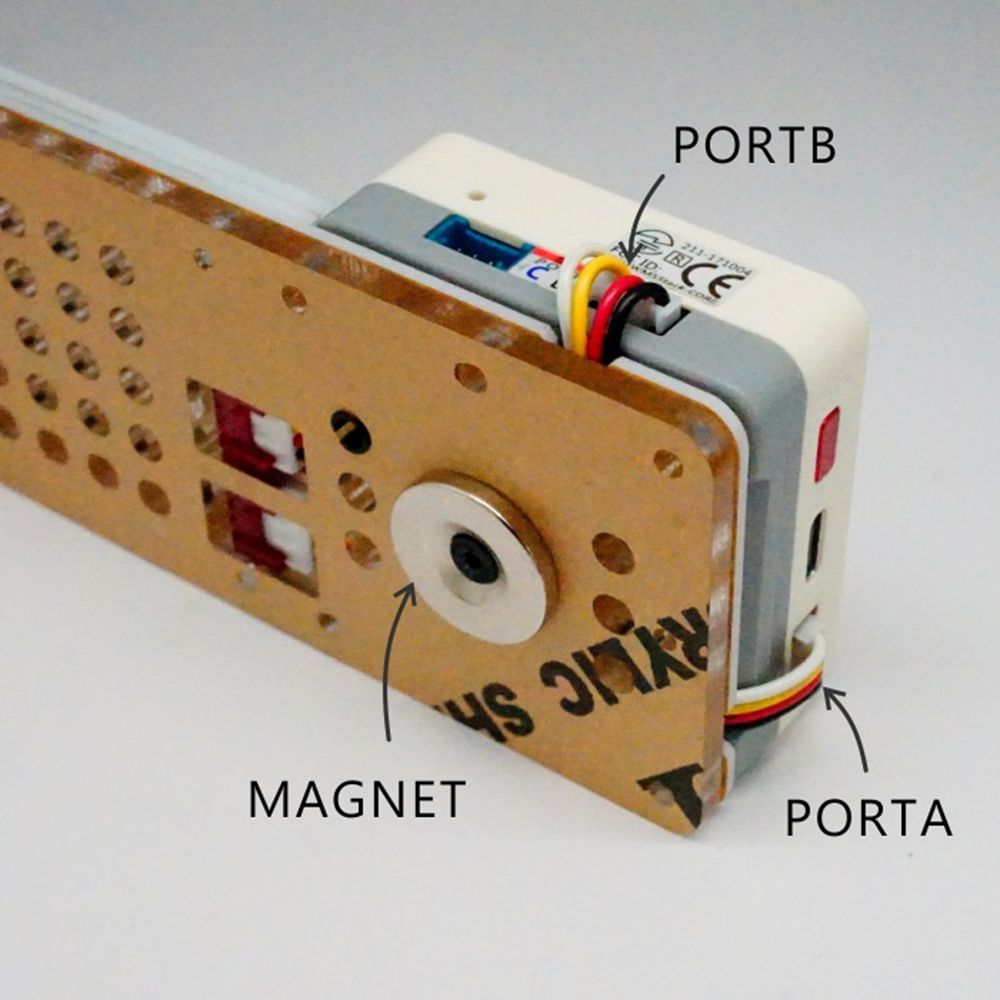

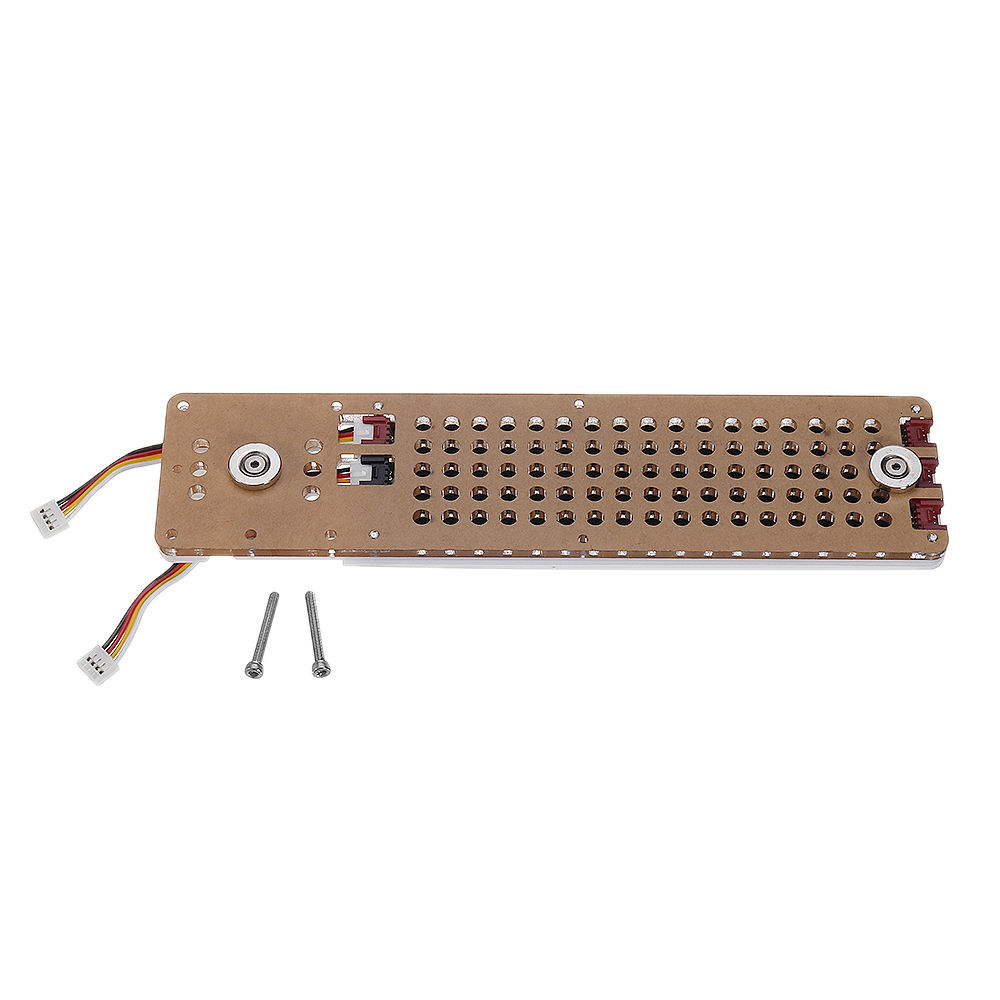

Verbind dit toestel met M5Core via GROVE PORTB Single-Bus. We hebben Magnet aan de achterkant geplaatst, wat betekent dat je dit op elk metalen oppervlak kunt bevestigen. Wanneer u de GROVE PORTA aansluit op M5core, moet u deze omzetten in 3 uitgebreide GROVE A aan de zijkant.

Producteigenschappen:

• Totale hoeveelheid RGB-leds: 192
• PIR
• PORTA-extensie (maximaal 3)
• Software Development Platform: voor, UIFlow (Blockly, python)
• Twee Le go-compatibele gaten

Pakket omvattend:

• 1x NeoFlash-eenheid
• 1x Grove kabel

Gerelateerde link:

• Officiële video

• Forum

• FastLED-bibliotheek

• FastLED Reference (Chinese versie)

EasyLoader:

klik om EasyLoader te downloaden

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op "Brandwond" om te beginnen met branden

3.De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt gebrand. Klik hier om de zelfstudie over de installatie van het stuurprogramma te bekijken

Voorbeeld:

1. voor IDE

Dit is een voorbeeld dat realtime tijd uit het netwerk haalt en op NEOFLASH weergeeft. Toon realtime wanneer iemand voor NEOFLASH schudt, anders "verdwijnt" de tijd.

Klik op om de volledige code te krijgen hier

PinMap:

M5Core (GROVE B)	GPIO36	GPIO26	5V	GND
NEOFLASH-eenheid	PIR Pin	RGB Pin	5V	GND
