nextion nx3224t028 2.8 inch hmi intelligent smart usart uart seriële touch tft lcd-schermmodule

Overzicht:

Nextion is een naadloze Human Machine Interface (HMI) oplossing die een controle en visualisatie interface biedt tussen een mens en een proces, machine, applicatie of apparaat. Nextion wordt voornamelijk toegepast op internet of ding (IoT) of consumentenelektronica. Het is de beste oplossing om de traditionele LCD- en LED Nixie-buis te vervangen.
Nextion bevat een hardware onderdeel (een serie van TFT boards) en een software onderdeel (de Nextion editor). Het bord Nextion TFT gebruikt slechts één seriële poort om te communiceren. Hiermee kunnen gebruikers het gedoe met bekabeling vermijden. We hebben gemerkt dat de meeste technici veel tijd besteden aan de ontwikkeling van toepassingen, maar onbevredigende resultaten krijgen. Als een oplossing voor deze situatie heeft de editor Nextion massacomponenten zoals knop, tekst, voortgangsbalk, schuifregelaar, instrumentenpaneel enz. Om het interfaceontwerp te verrijken. Bovendien zorgt de drag-and-drop-functie ervoor dat gebruikers minder tijd aan programmeren besteden, wat 99% van hun ontwikkelingsworkloads zal verminderen. Met behulp van deze WYSIWYG-editor is het ontwerpen van een GUI een fluitje van een cent.
Het is eenvoudig om Nextion familie-HMI aan bestaande projecten aan te passen. Gebruikers hoeven het alleen maar een UART aan te bieden.

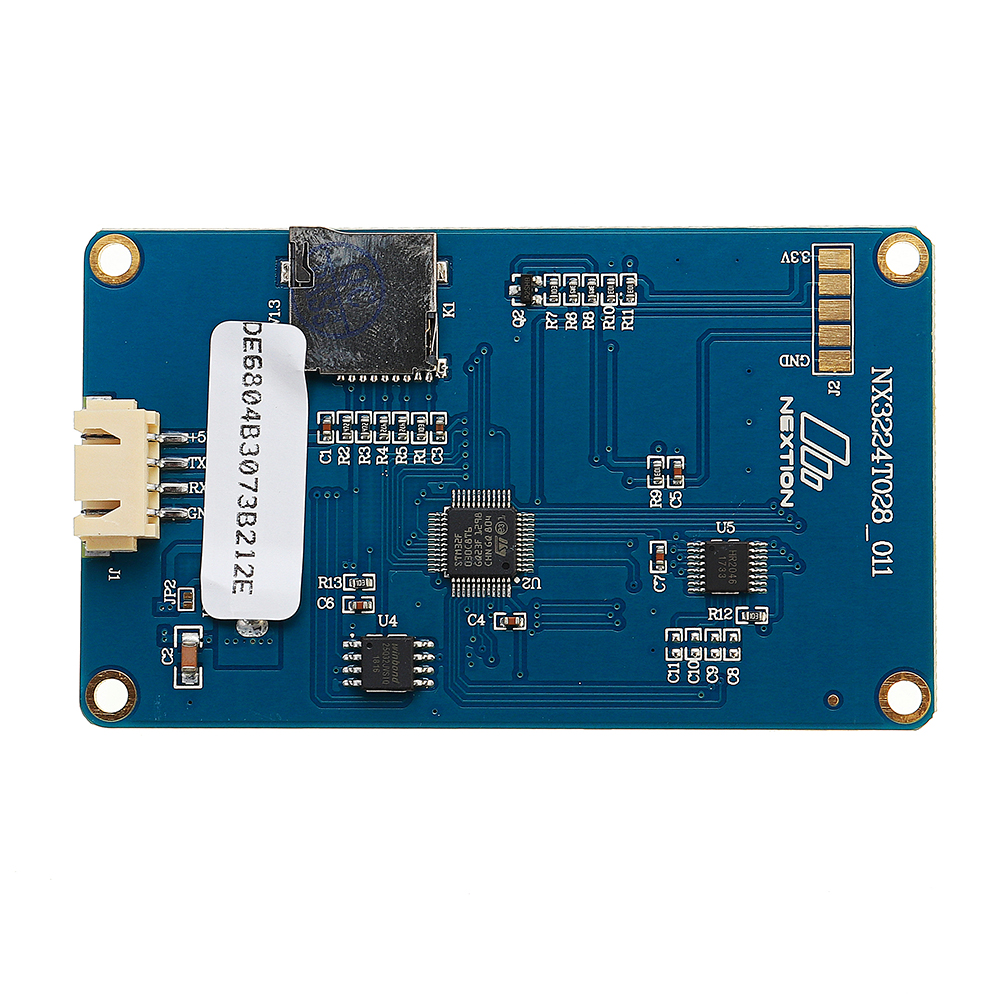

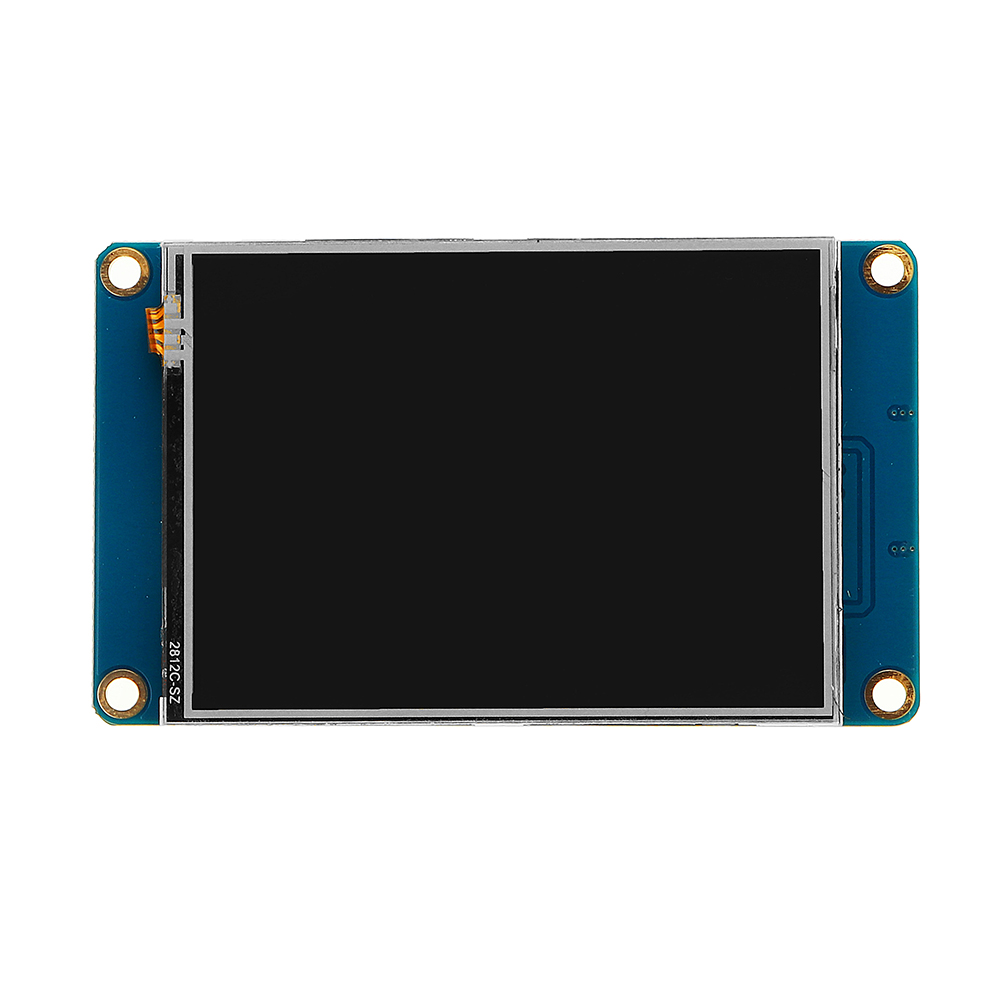

NX3224T028 is een krachtige 2.8 '' HMI, die lid is van de Nextion-familie. Functies omvatten: een 2,8 "TFT 320x240 resistief aanraakscherm, 4M Flash, 2KByte RAM, 65k kleuren.

Kenmerken:

320 x 240 resolutie
RGB 65K true to life colors
TFT Scherm met geïntegreerd 4-draads Resistief Touch Panel

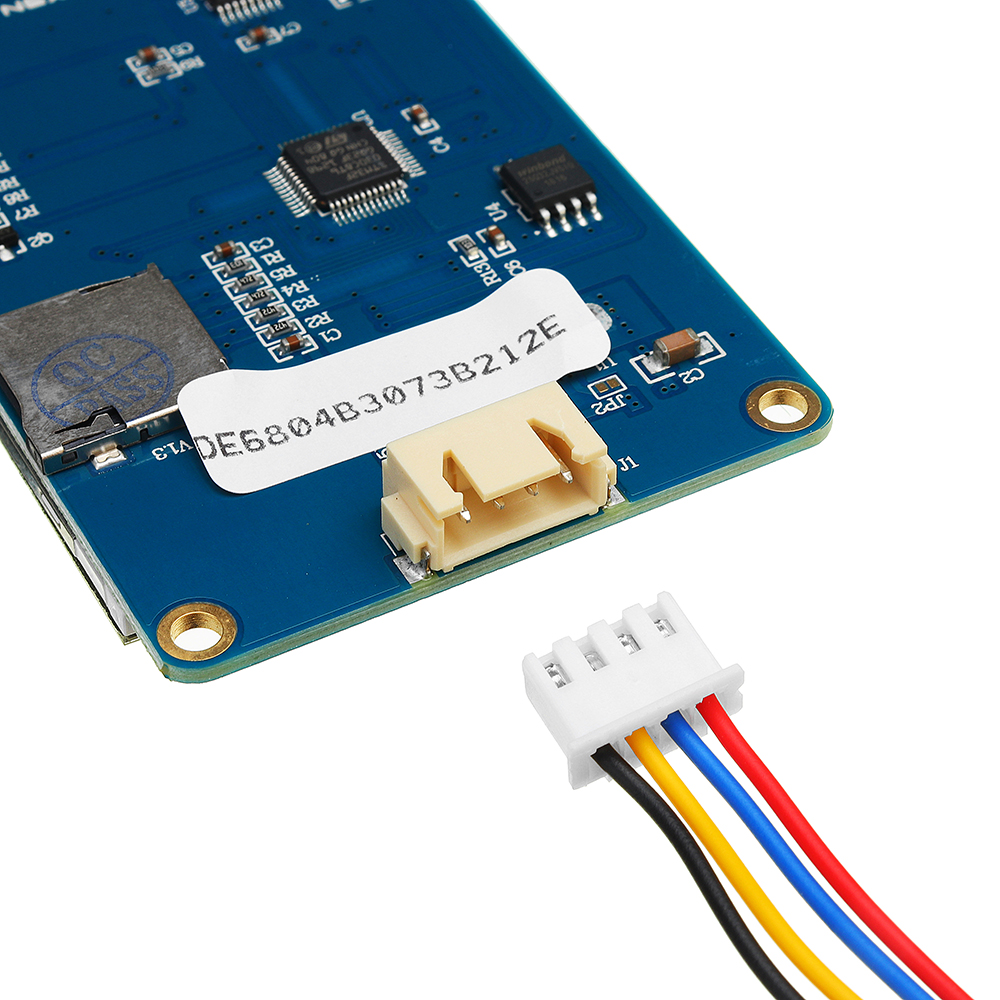

Eenvoudige 4-pins interface voor elke TTL serie- Host
4M Flash-geheugen voor gebruikerstoepassingscode en gegevens
Aan boord micro-SD-kaart voor firmware-upgrade

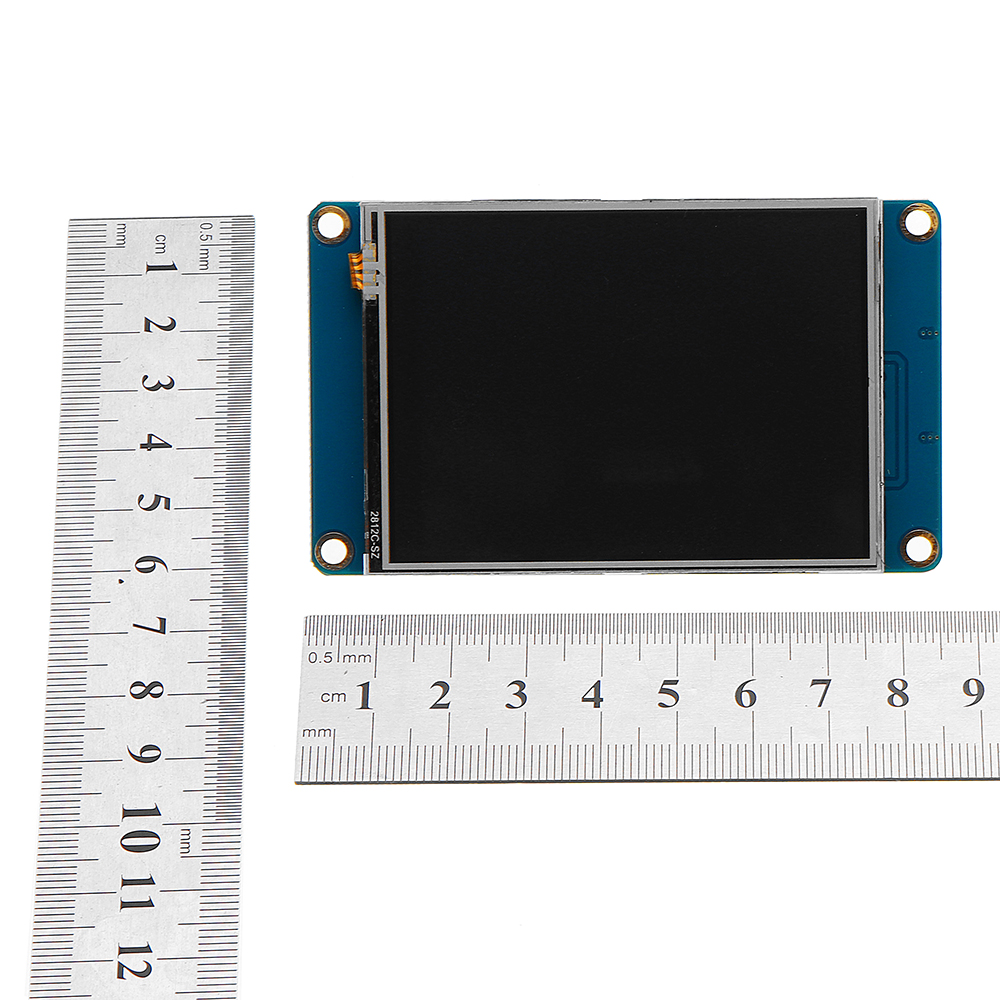

Visueel gebied: 57,5 ​​mm (L) x 43,2 mm (W)
Instelbare helderheid: 0 ~ 180 nit, de interval van aanpassing is 1%
Stroomverbruik van 5V65mA
Compatibel met Raspberry Pi A +, B+ en Raspberry Pi 2.
Direct direkt vanaf de Raspberry Pi gevoed, geen externe voeding vereist
Generiek gebruik voor alle of Raspberry Pi-projecten.

Neetitie:

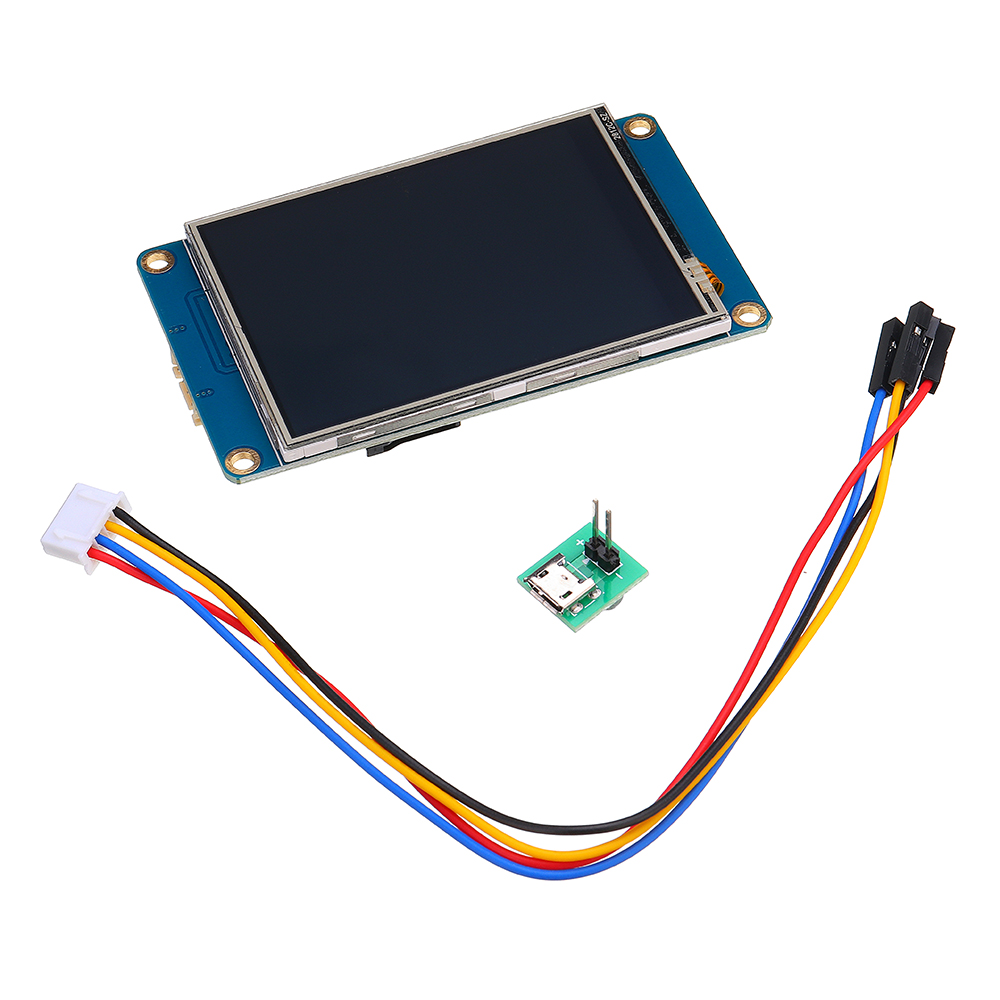

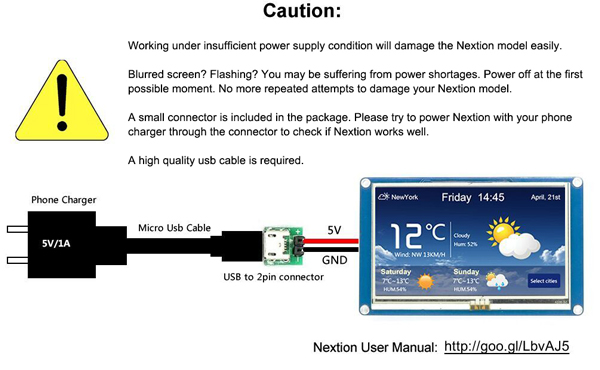

er is een klein testbord voor de voeding en een draad om te testen of de elektriciteitsvoorziening voldoende is of niet.
Zie onderstaande afbeelding om het te gebruiken.

Pakket inbegrepen:

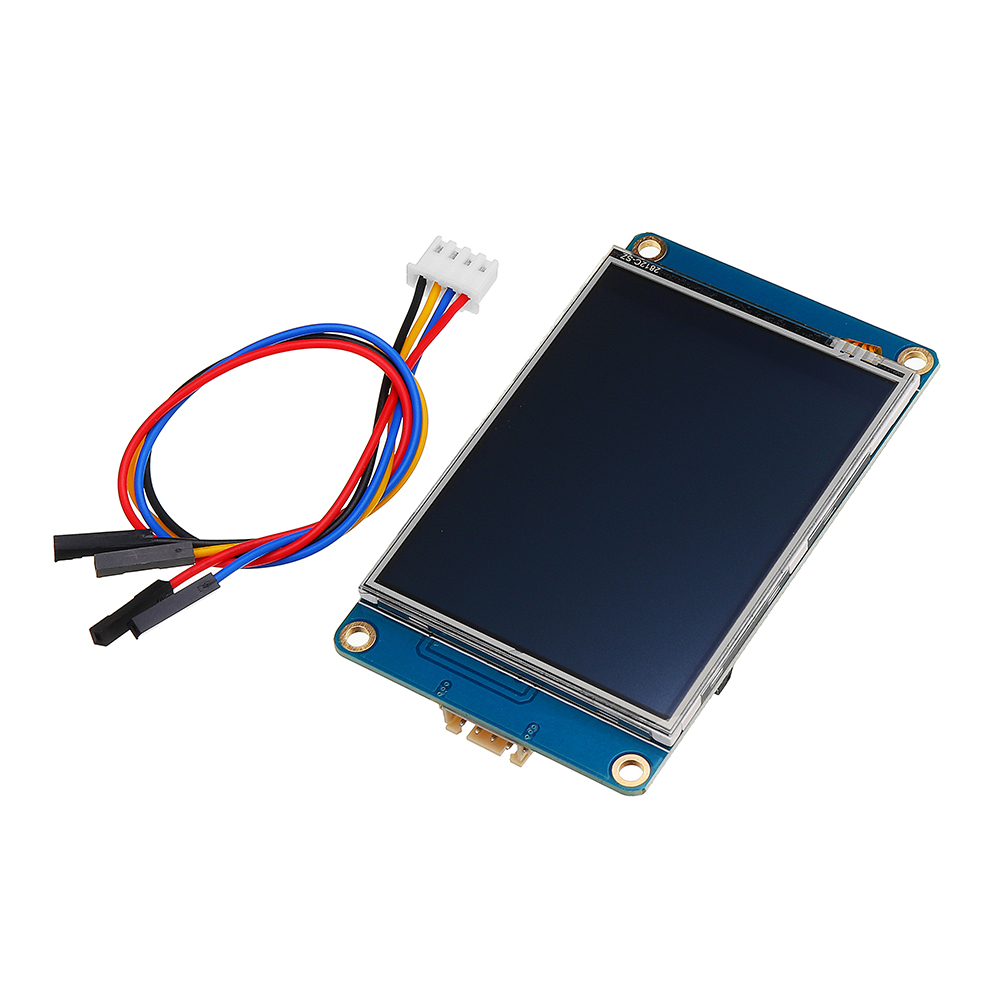

1 x 2,8 inch Nextion HMI intelligente slimme USART UART seriële aanraking TFT LCD-schermmodule voor Raspberry Pi-kits
