Pc-softwarebestanden downloaden: http://myosuploads3.banggood.com/products/20181028/20181028212005SKU861106.rar
Beschrijving:

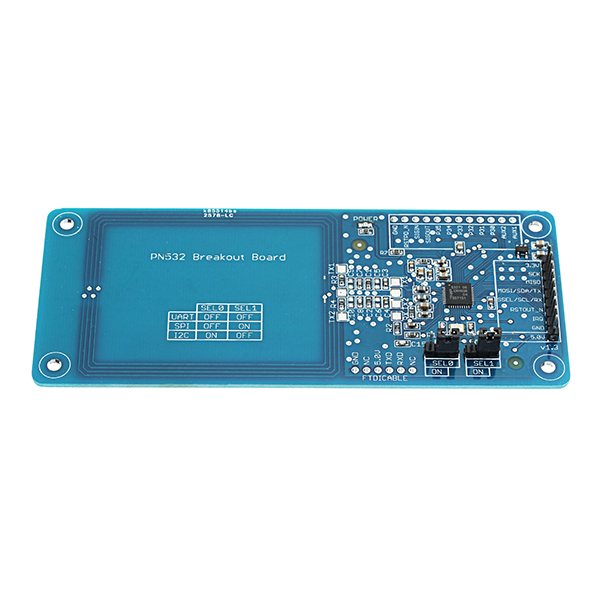

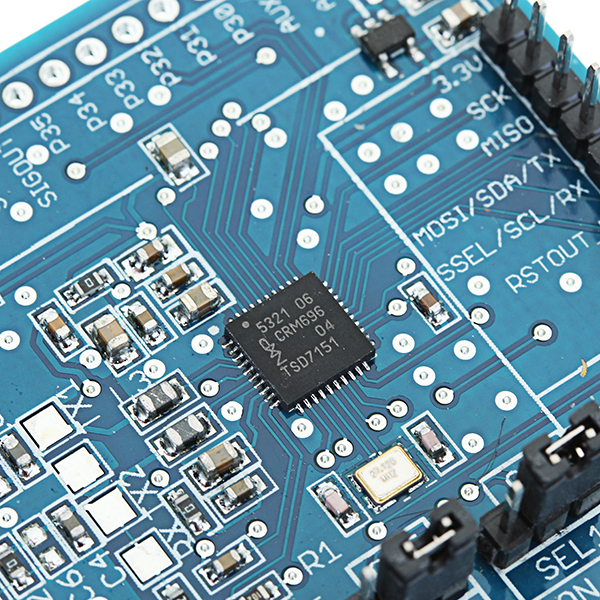

PN532 module is een NFC (short-range draadloze communicatietechnologie) module, chip geïntroduceerd door NXP die toegepast in 13,56 MHZ, contactloze communicatie en sterk geïntegreerde IC-kaartlezerchip, met 40 B ROM en 1kB RAM van 80C51 micro controller core, ondersteunt alle lagen van het protocol hebben betrekking op ISO14443 Type A en Type B.
Kenmerken:
1. Lezer modus, ondersteuning ISO / IEC 14443A / MIFARE-mechanisme
2. Lezer modus, ondersteuning FeliCa-mechanisme
3. Lezer modus, ondersteuning ISO / IEC 14443B / MIFARE-mechanisme
4. Kaartmodus, ondersteuning ISO 14443A / MIFARE-mechanisme
5. Kaartmodus, ondersteuning FeliCa-mechanisme
6. ISO / IEC18092, ECM340 Punt-naar-punt
Prestatieparameters:
In de lezermodus ondersteunt Mifare Classic-codering
Ondersteunt gegevensoverdrachtssnelheid van 212 kbit / s en 424 kbit / s
Onder de FeliCa-modus ondersteunt u 106 kbit / s, 212 kbit / s en 424 kbit / s communicatiebaudrate
Integreert de RF-interface van NFCIP-1 de overdrachtssnelheid tot 424kbit / s

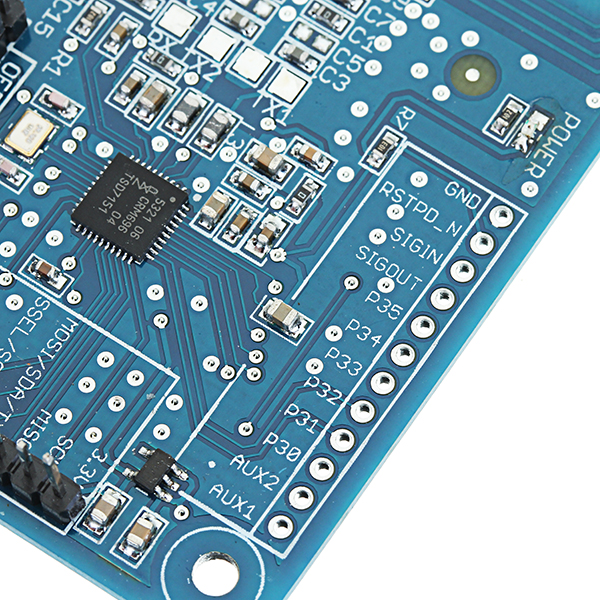

Ondersteuning hostinterface: SPI-interface, I2C-interface, seriële UART
Stroomvoorziening: 2.7V ~ 5.5V

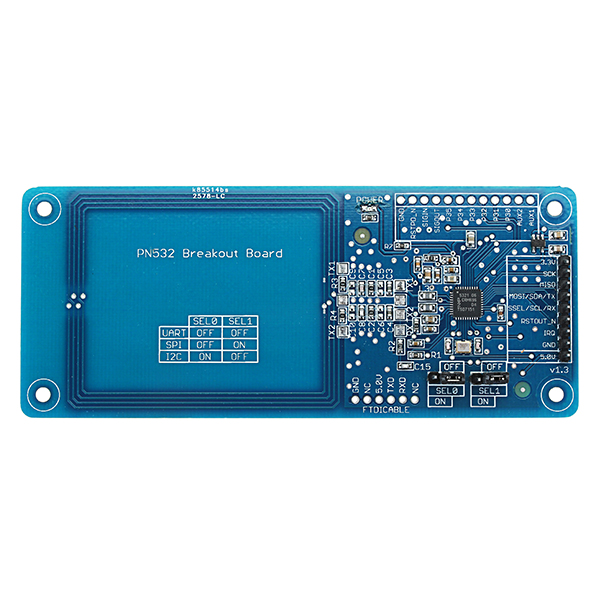

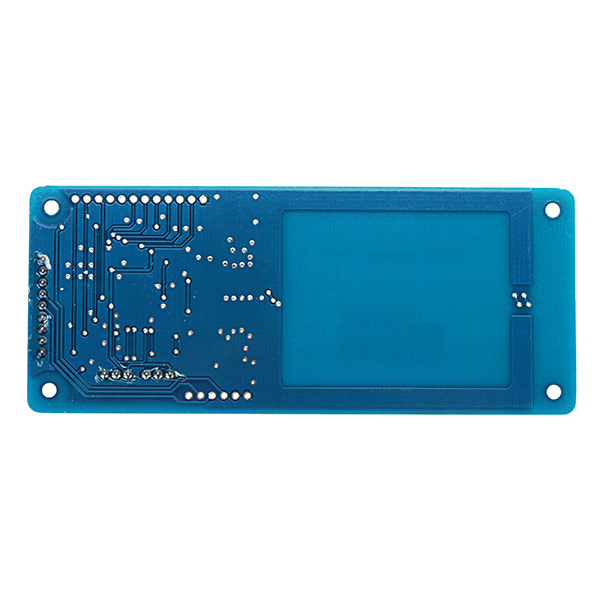

Bordformaat: 50 mm x 120 mm
Vier positioneringsgaten zijn M3, de gatdiameter is 3,25 mm
Communicatie tussen module:
Deze module kan met elkaar communiceren, het communicatiesysteem is de standaard UART, Connect met pc via USB naar TTL-module, bedrading zoals hieronder:
Handleiding:
1. Verbind eerst de twee PN532-modules met USB-naar-TTL-module (PL2303, FT232, enz.) Afzonderlijk en vervolgens via USB-interface met de computer
2. Open de pc-software, CORX_NFC_P2P.exe twee keer. Kies respectievelijk poort
3. Respectievelijk de initiatorzijde en de doelzijde op twee pc-software kiezen, inhoud selecteren om in de invoerpoort te verzenden en klik op
4. De twee PN532-antennemodules dicht bij elkaar staan, het computerscherm zal automatisch de ontvangen inhoud laten verschijnen
Communicatie met labels:
Module moet worden aangesloten op STM32F10X het bedieningspaneel wanneer het label lezen en schrijven communicatie, het communicatiesysteem is de standaard URAT. Meer bedrading kan verwijzen naar de instructies in de verwerkingsroutine code.
Beschrijving schrijven: PD3-pin is zoemer, knoppen PC6, PD13, PD14, LED is PA4, PA5, PA6, PA7
Handleiding:
1. Schrijf labelfunctie, druk op KEY2, D2 statusindicatielampjes. Laat het label in de buurt van de antenne komen, dan kun je gegevens (0xAA) naar het label schrijven, de buzzer daalt als het met succes is geschreven
2. Schrijf de labelfunctie, druk op KEY3, D3-statusindicatielampjes. Laat het label in de buurt van de antenne komen, dan kun je gegevens (0x55) naar het label schrijven, de buzzer zal vallen als het met succes is geschreven
3. Lees de labelfunctie en druk op KEY1, D1 statusindicatielampjes. Laat het label dicht bij de antenne komen, dan kun je de gegevens van de vaste positie van het label lezen, als de uitlezing 0xAA is, dan D4 branden, als de uitlezing 0x55 is en dan gedoofd D4, zal de buzzer dalen als het gelezen wordt
Pakket inbegrepen:
1 x NFC PN532-module
,
,
,
,
,
