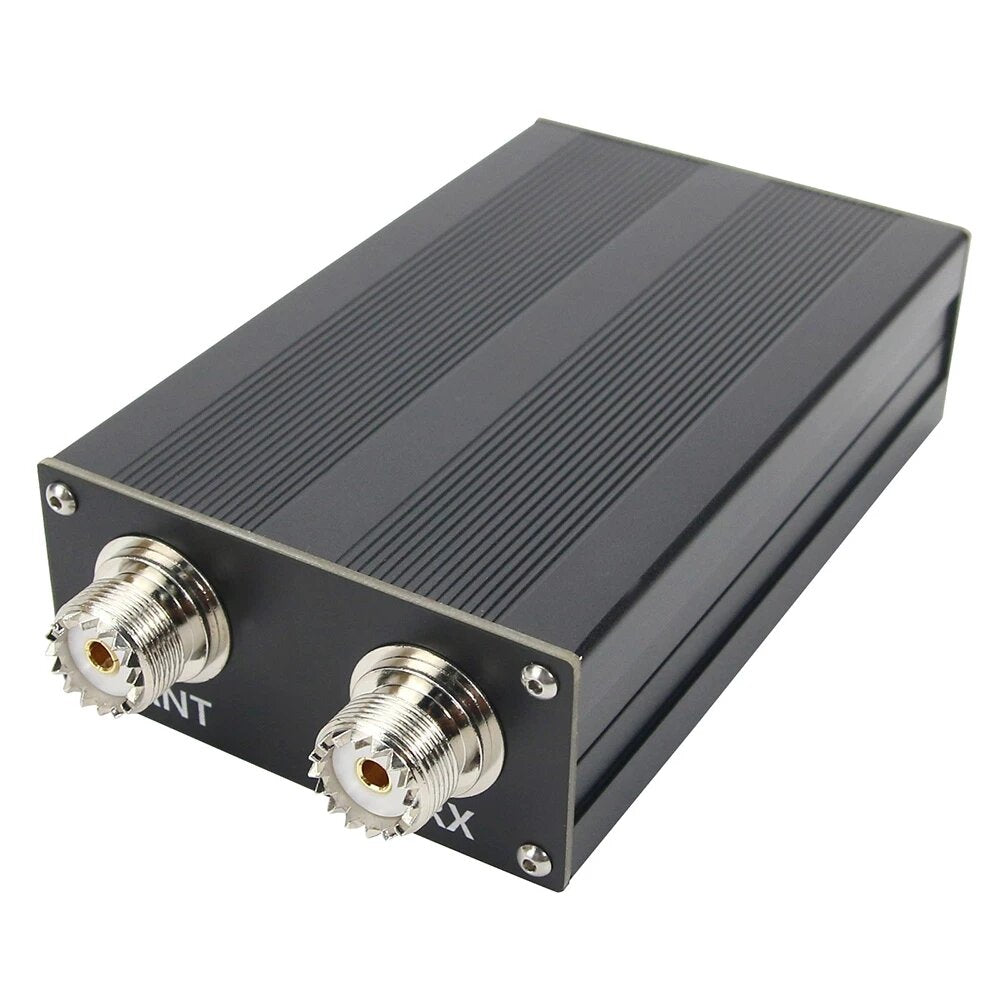

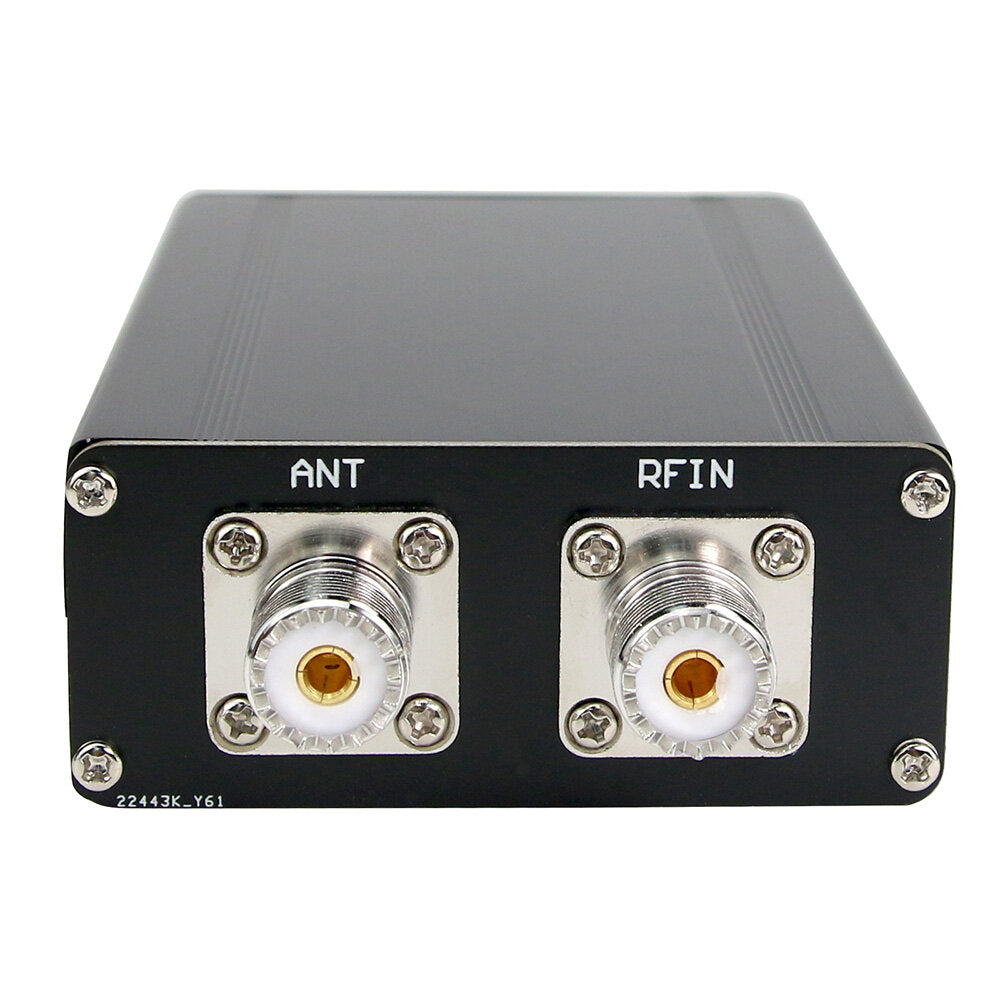

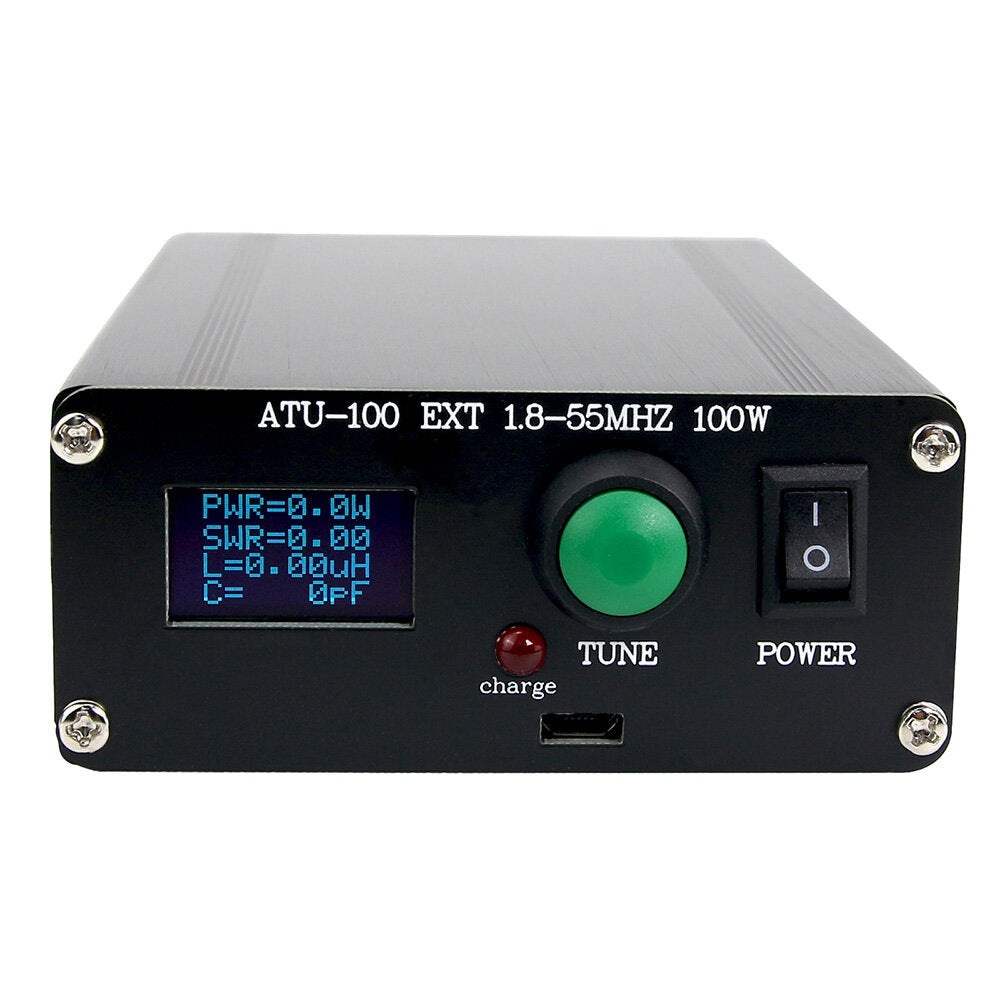

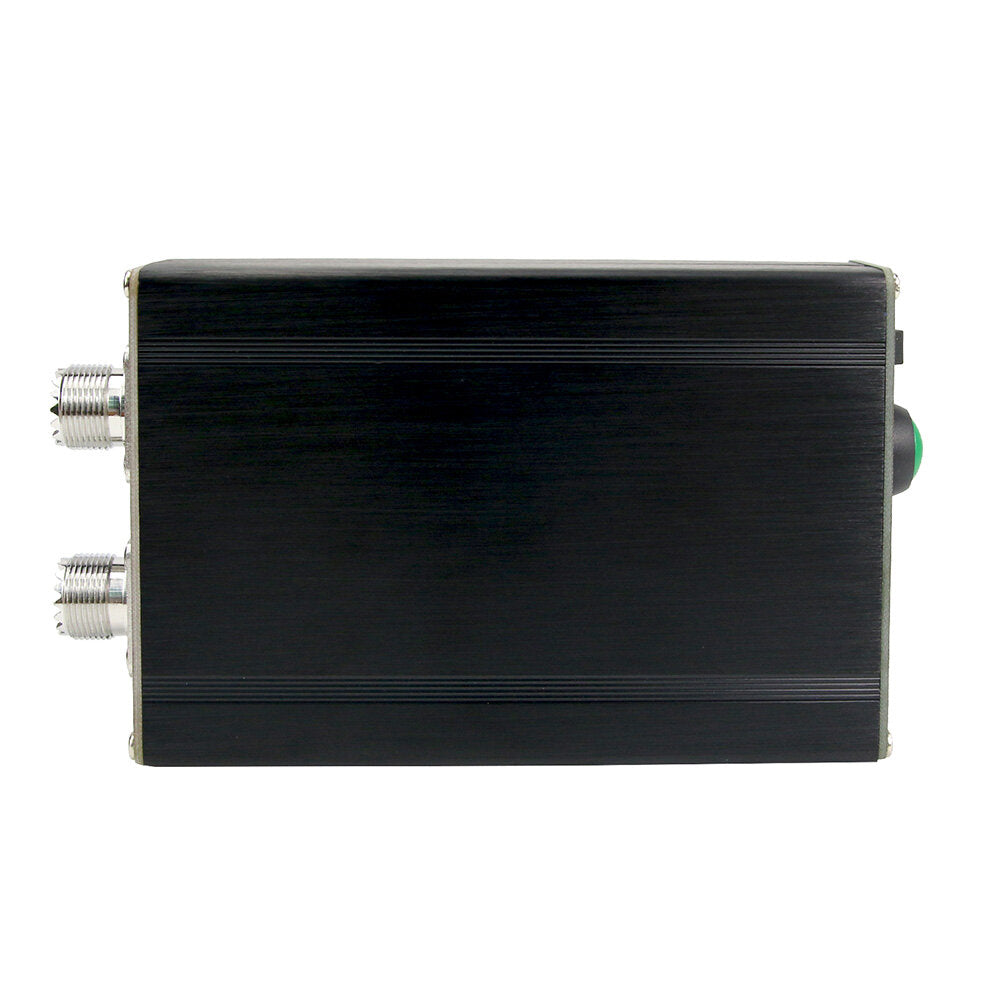

Type A: 1,8-55 MHz automatische antennetuner
Functies:
- OLED-scherm van 0,96 inch
- Frequentie 1,8-55 MHz
- Voedingsspanningsbereik: 10-15V DC
- Met lithiumbatterij
- Maximaal stroomverbruik: 300 mA
- Maximaal werkvermogen: 100W
- Maximaal mogelijk gemeten vermogen: 150W
- 1W: het is noodzakelijk om te beginnen met het instellen van het minimumvermogen
- Minimaal mogelijk gemeten vermogen: 0,1W
- Stap voor meting op vermogens onder 10W: 0,1W
- Stap voor meting op vermogens boven 10W: 1W
- Nauwkeurigheid vermogensmeting: 10%
- Gespecificeerde maximale inductor: 8,4 uH capaciteit
- De minimale installatiestap van de inductor: 0,05 μH
- Maximale installatiecapaciteit: 1870 pF condensator
- Minimale installatiestap: 10 pF
Pakket Inbegrepen:
-1 x automatische antennetuner met schaal
Opmerking: het product is gemonteerd en met schaal.
Type B: 1.8-30 MHz automatische mini-antennetuner
Opmerking:
Het is gemonteerd en klaar voor gebruik.
- Het apparaat houdt geen rekening met zijn eigen efficiëntie.
- Voedingsspanning is 5V standaardspanning.
-Deze tuner kan de batterij erin plaatsen, als je een batterij nodig hebt, kies dan degene met de batterij

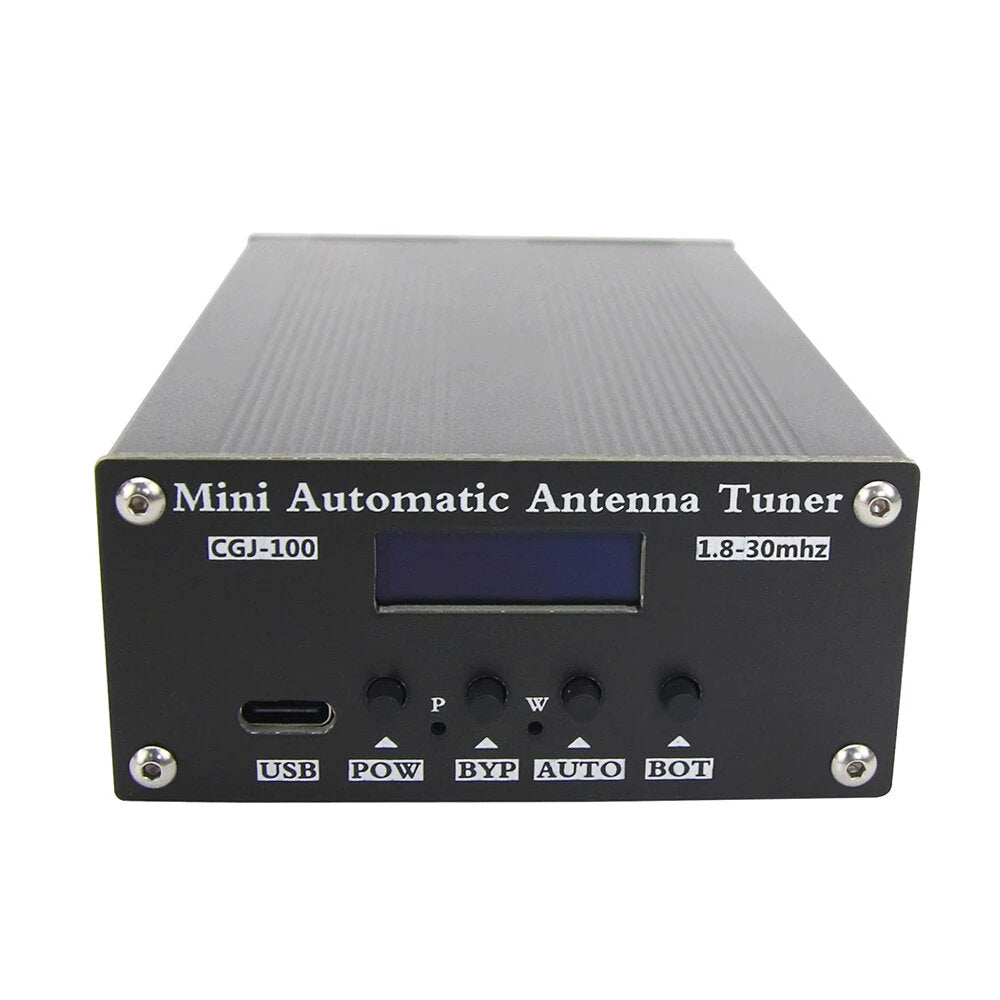

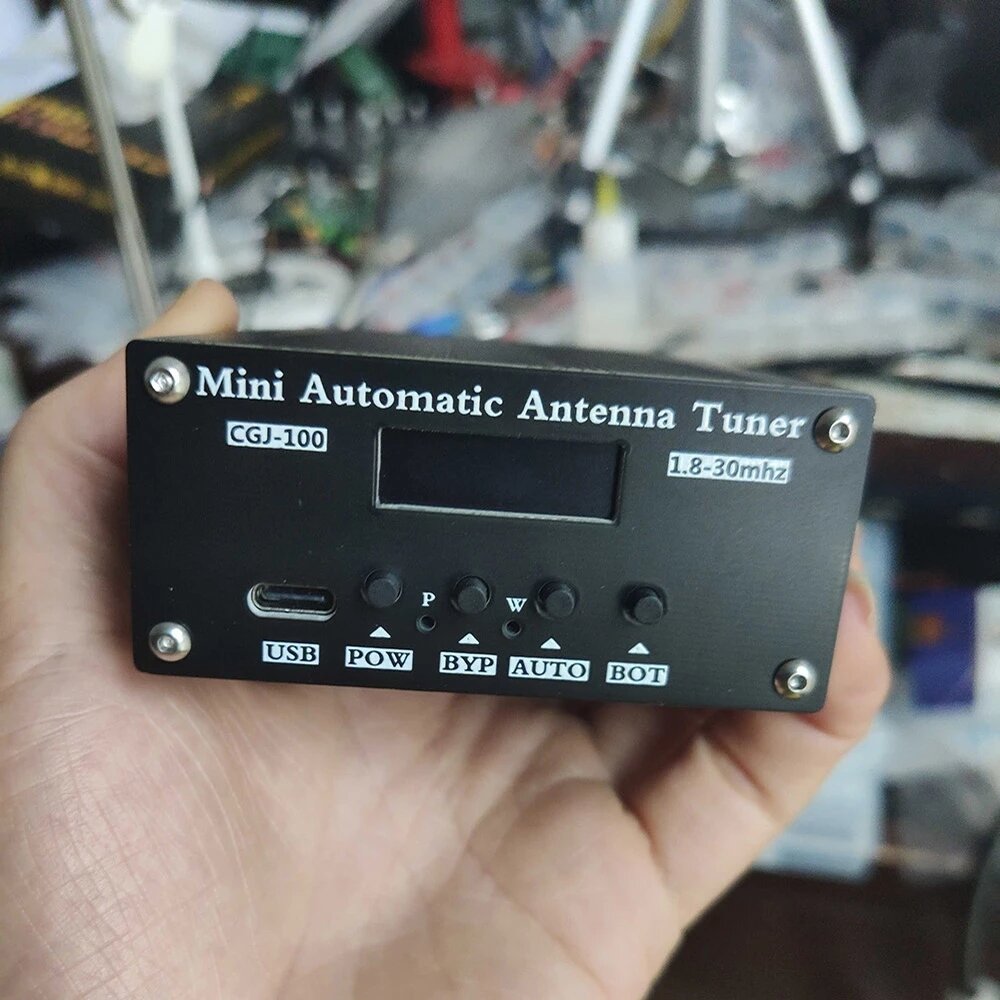

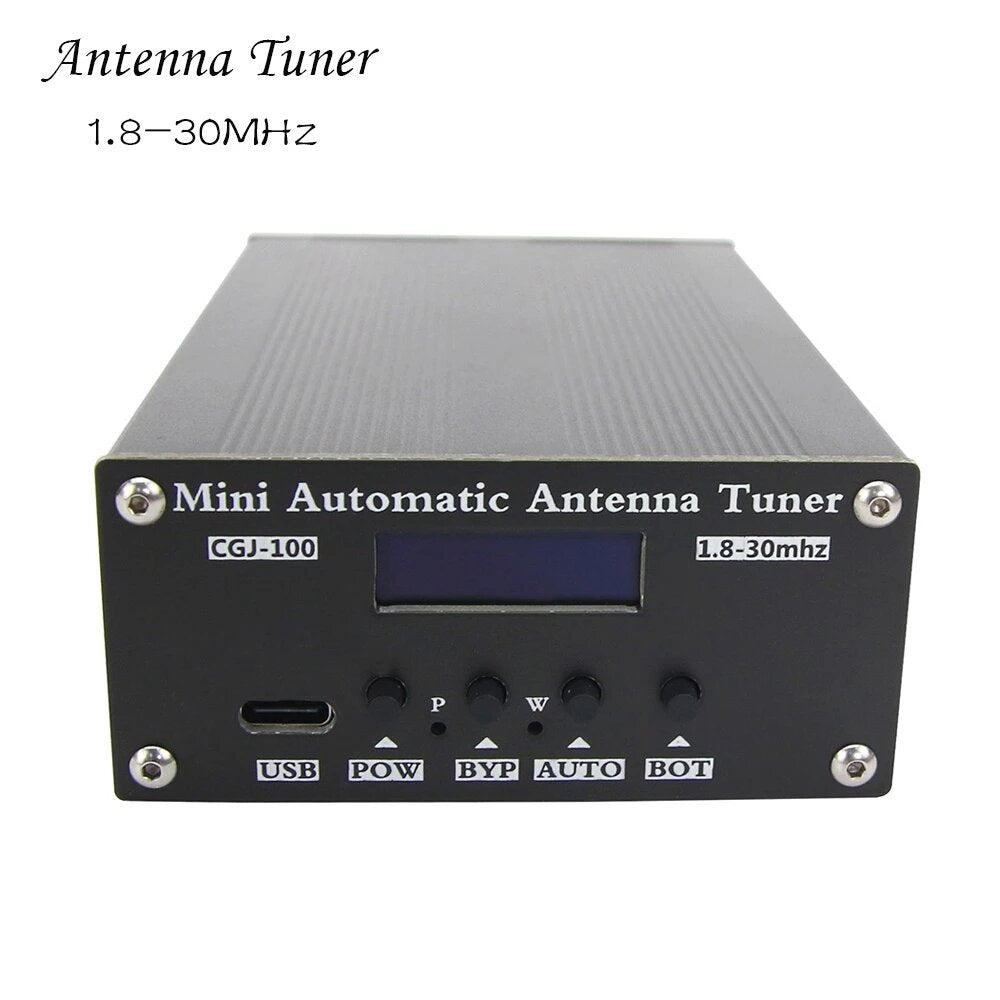

CGJ-100 1,8-30 MHz mini automatische antennetuner 0,91 "OLED-display voor 5-100 W kortegolfradiozenders
- CGJ-100: voor kortegolfradiostations met hoog vermogen die 5-100W gebruiken.
Functies:
- Automatische mini-kortegolf antennetuner.
- TYPE-C oplaadinterface, M-connector.
- Met een OLED-scherm van 0,91 inch.
- Deze antennetuner wordt automatisch afgestemd en vereist geen bedieningskabels, geschikt voor de meeste radiostations.
- Het apparaat bevat een set van 7 condensatoren en 7 inductoren, waardoor het (met de grootste configuratie) effectief kan werken in een brede frequentieband, overlappende 1.8-30 MHz amateurradio HF-band.
Specificaties:
- Voedingsspanning: opladen en ontladen via USB
- Maximaal stroomverbruik: 400ma
- Maximale doorvoercapaciteit: 100W
- Maximaal mogelijk meetvermogen: 150W
- Minimaal vermogen nodig om te beginnen met tunen: 5W
- Minimaal mogelijk meetvermogen: 0,1W
- Meetstappen voor vermogen tot 10W: 0,1W
- Meetstappen voor vermogen hoger dan 10W: 1W
- Nauwkeurigheid vermogensmeting: 10%
- Maximale installatie-inductie: 8.53uH
- Minimale stapgrootte van de installatie-inductie: 0,05uH
- Maximale installatiecapaciteit: 1869pF
- Minimale stap installatiecapaciteit: 10pF
- 4-delige paneelknoppen: POW, BYP, AUTO en BOT-functie
- Scherm: 0,91 "OLED
Pakket Inbegrepen:
- 1 x automatische antennetuner

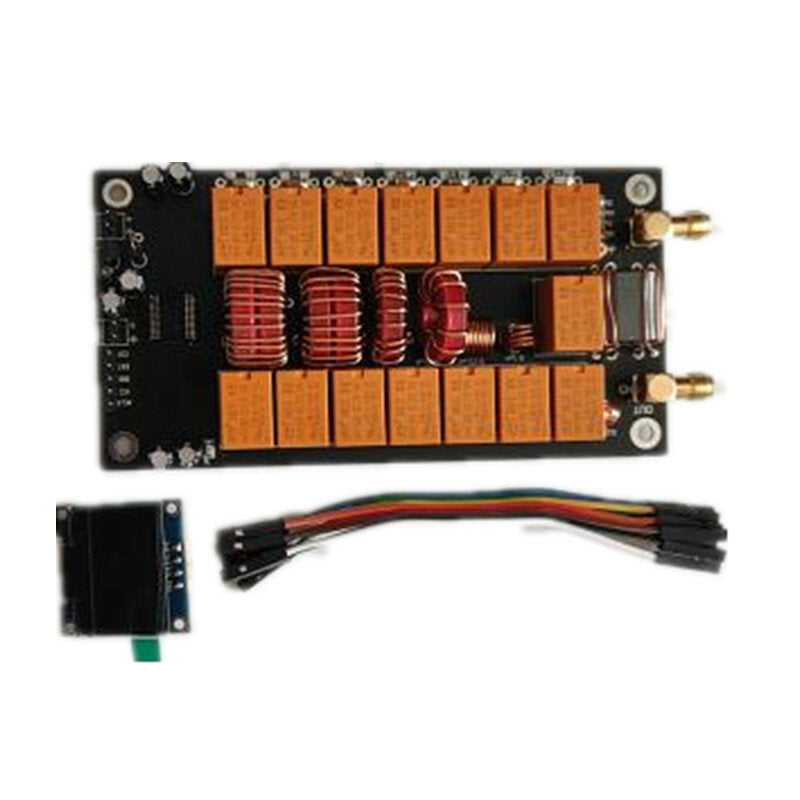

Tyep C: Zonder schaal (Printplaat + scherm)
Specificaties:
Voedingsbereik: 10 - 15 VDC
Max stroom: 450mA
Max. Werkvermogen: 100 watt
Max gemeten vermogen: 150 watt
Minimaal vermogen voor tuning start: 1 watt
Aanbevolen maximaal vermogen tijdens het afstemmen niet boven 30 watt. (na afstemmen kun je 100 watt instellen en op dit vermogen werken)
Minimaal gemeten vermogen: 0,1 watt
Stap voor meting bij vermogens onder 10 watt: 0,1 watt
Stap voor meting bij vermogens boven 10 watt: 1 watt
Nauwkeurigheid vermogensmeting: 10%
Maximale inductantie set: 8,5 uH
Minimale stap voor het instellen van inductantie: 0,1 uH
Maximaal geïnstalleerd vermogen: 1870 pF
Minimale stap voor instelcapaciteit: 10 pF
100 watt tuner, 7x7 (7 condensatoren x 7 spoelen) gebaseerd op PIC 16F1938.
Afmeting - 120 mm x 62 mm.
Pakket Inbegrepen:
1 x printplaat
1 x LCD-scherm
1 x Dupont-kabel
Let op: niet inbegrepen batterij
Details foto:
