Beschrijving:
Knooppunt, zoals zijn naamgenoot, is een slimme node met volledige functies in een IoT-toepassingsscenario's. Het kan worden geprogrammeerd als een intelligente luidspreker zoals Echo. Knooppunt biedt meer hardwarebronnen: ingebouwde high-fidelity audiocodec-chip, MIC, DHT12, IR emitter ...
ESP32 biedt een Audio Develope Platform genaamd ESP-ADF. ESP-ADF ondersteunt de ontwikkeling van audiotoepassingen voor de ESP32-chip van Espressif Systems op de meest uitgebreide manier. Met ESP-ADF kunt u eenvoudig functies toevoegen en audiotoepassingen ontwikkelen van eenvoudig tot complex:
- Muziekspeler of recorder ondersteunt audioformaten zoals MP3, AAC, FLAC, WAV, OGG, AMR, TS, EQ, Downmixer, Sonic, G.711, SPEEX ...
- Speel muziek af van bronnen: HTTP, HLS (HTTP Live Streaming), SPIFFS, SDCARD, A2DP-Source, A2DP-Sink, HFP ...
- Integreer mediadiensten zoals: DLNA, WeChat ... Internetradio
- Spraakherkenning en integratie met online services zoals Alexa, DuerOS en meer.

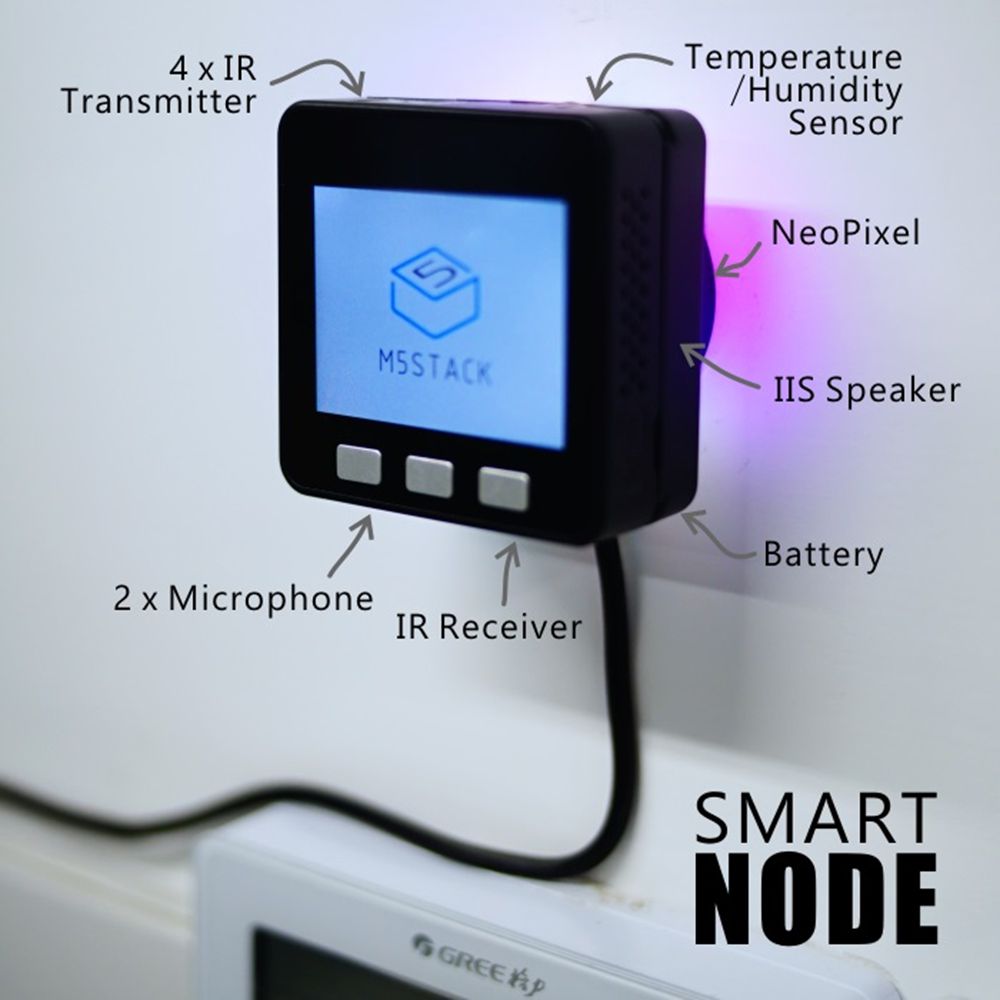

Producteigenschap:
- 1x 12 RGB's
- 1x temperatuur- en vochtigheidssensor (DHT12), die zijn eigen status en perceptie van de omgeving kan weergeven.
- 4x IR zender-LED's op vier hoeken en 2x IR ontvangers
- 2x MIC
- 1x HiFi stereo codec-chip (tot 24bit DAC)
- 1x 500 mAh lithiumbatterij
PinMap:
| ESP32 | GPIO0 | GPIO13 | GPIO5 | GPIO2 (MOSI) | GPIO34 (MISO) | GPIO21 | GPIO22 | GPIO25 |
| Codec-chip (WM8978) | I2S_CLK (MCLK) | I2S_WS (LRC) | I2S_BCK (BCK) | I2S_IN (DACDAT) | I2S_OUT (ADCDAT) | I2C_SDA (SDIN) | I2C_SCL (SCLK) | L_OUT1 (LOUT1) |
| ESP32 | GPIO15 | GPIO35 | GPIO12 | GPIO21 | GPIO22 |
| RGBLED (SK6812) | Signaalpen | ||||
| IR | IR_Receive | IR_Send | |||
| DHT12 | I2C_SDA | I2C_SCL |

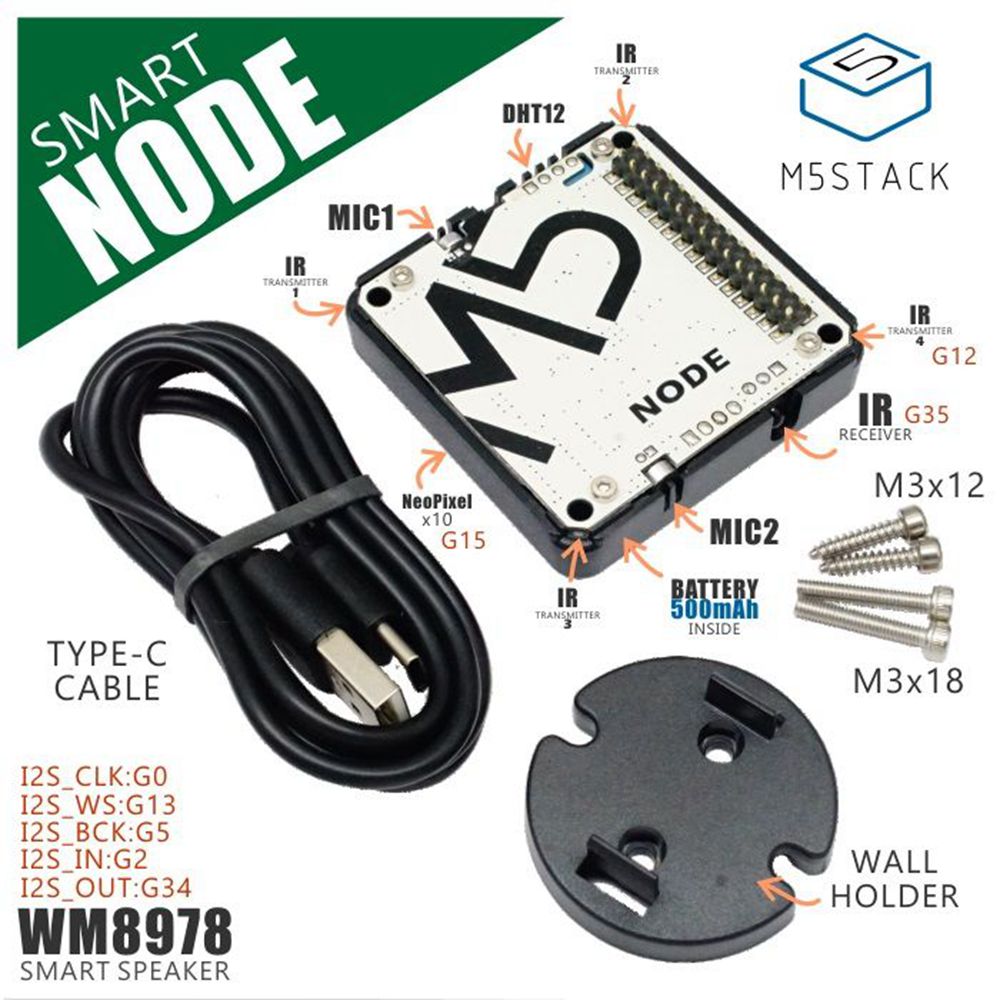

Pakket inbegrepen:
- 1x knooppuntmodule

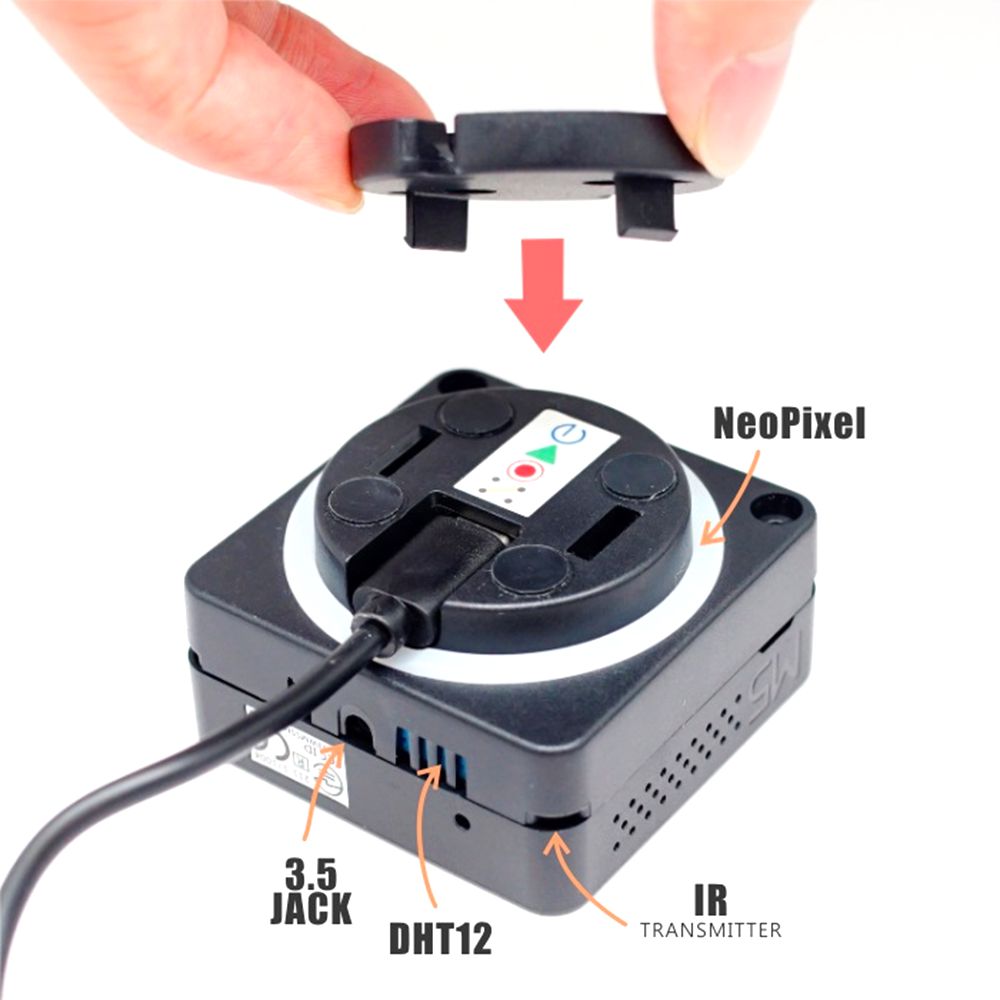

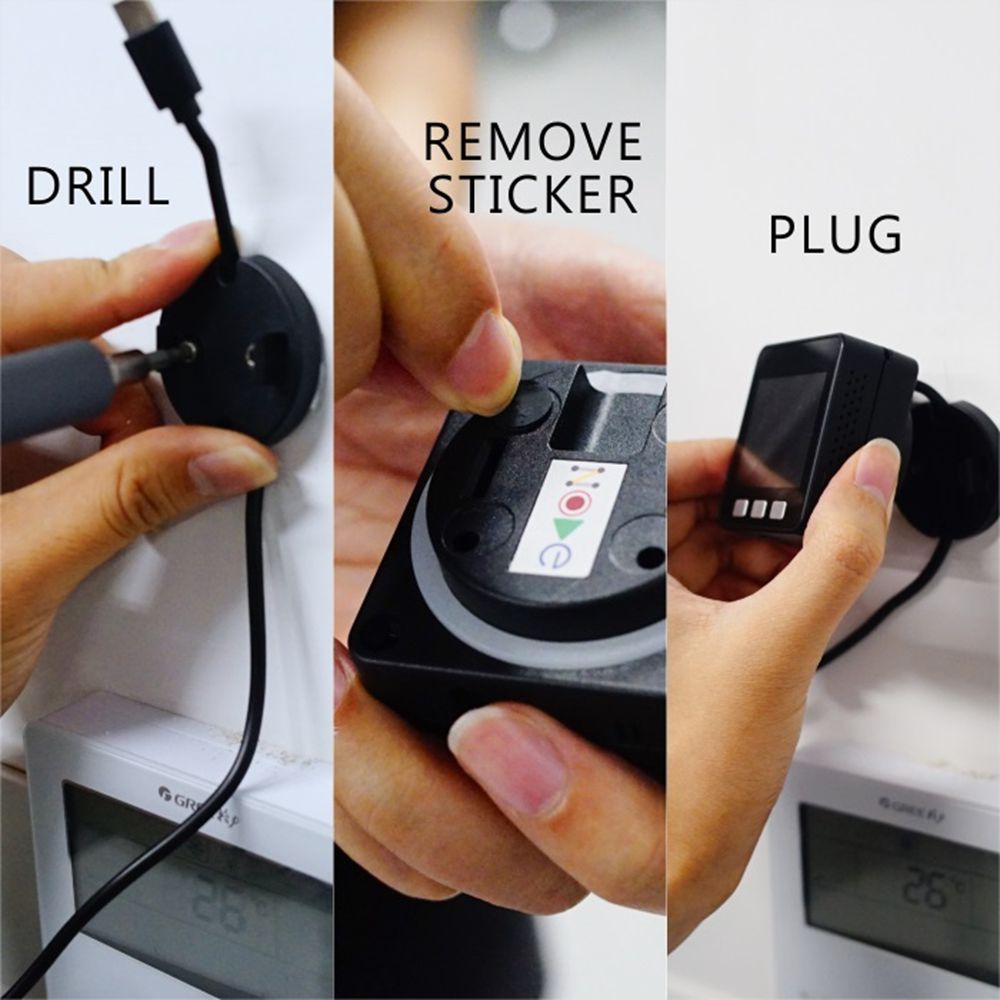

- Wandhouder
- 4x schroeven
- 4x Type-C USB-kabel
toepassingen:
- Intelligent IOT-knooppunt
- Webradio
- Intelligente klankkast
