Kenmerken:
De NWT-200 is een zeer nauwkeurige, hoge resolutie frequentiekarakteristiektester met de functies van een signaalbron en een RF-vermogensmeter. De populaire toepassing van het apparaat is om de amplitude- en frequentiekarakteristieken van filters en RF-versterkingscircuits te testen en tegelijkertijd een ultrahoge testresolutie van 1 Hz te hebben. Tegelijkertijd gebruiken veel binnenlandse en buitenlandse experts ook apparatuur uit de NWT-serie om de staande golfverhouding, inductantie, capaciteit, RF-vermogen en functie als signaalbron te testen.
NWT-200 circuitstructuur (computer usb poort voeding):

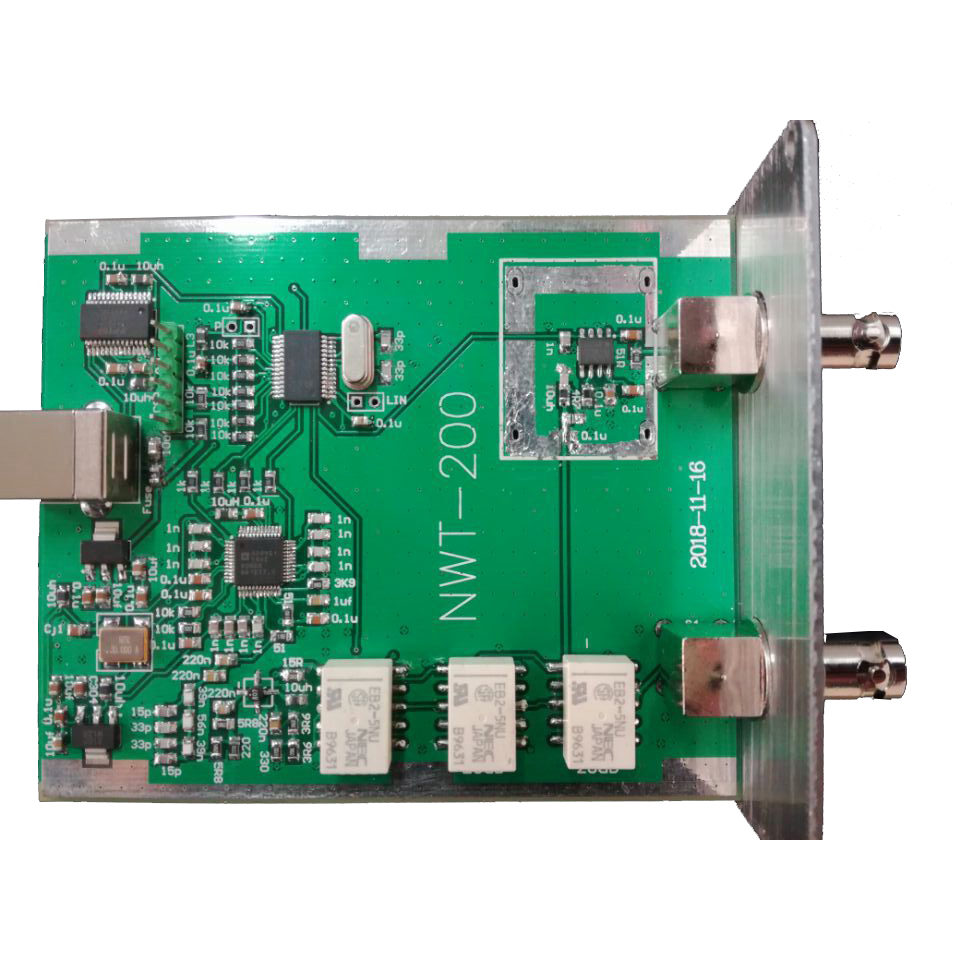

NWT-200 gebruikt ft232 + pic16f876a + ad9951 + ad8307 circuitstructuurschema.
Specificatie:
De werkstroom van de hele machine: 170mA ~ 270mA (drie sets relais in het apparaat zijn ingeschakeld);
Dynamisch bereik: beter dan 75dB;
Bodemruis: -80dBm (50 ohm impedantie);
Frequentiebereik meten: 50KHz ~ 200MHz;
Meetfrequentie resolutie: 1 Hz.
NWT-200 benadering gebruiksmethode:

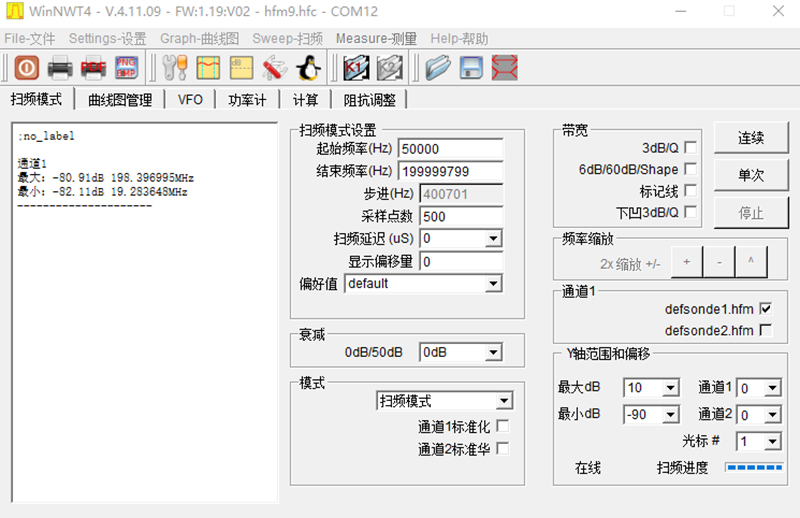

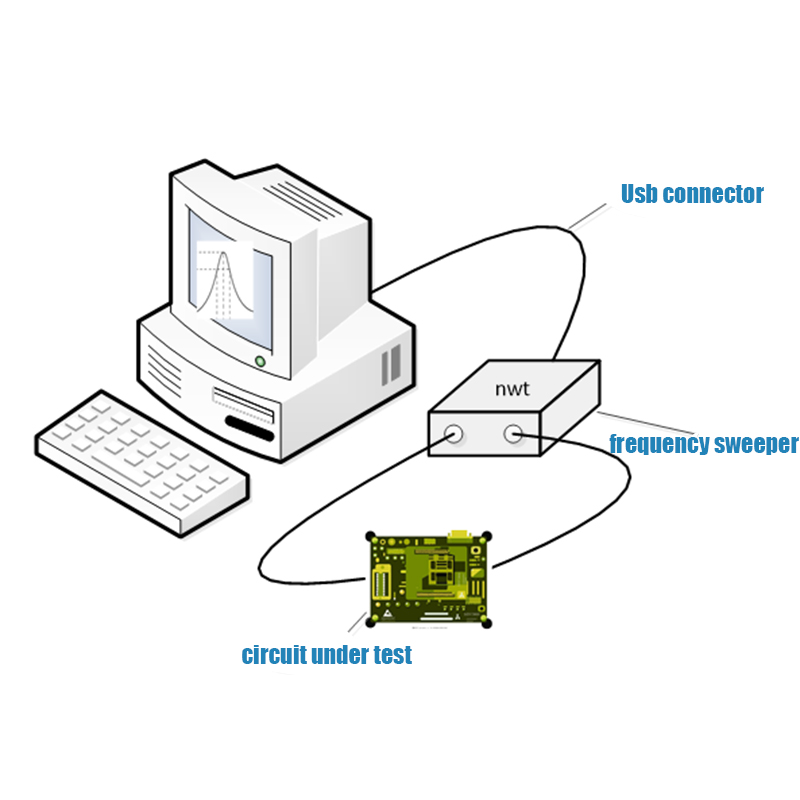

De NWT-200 maakt via de USB-kabel verbinding met een pc en installeert de bijbehorende NWT-testsoftware op een personal computer voor meting, die draagbaar en ruimtebesparend is.

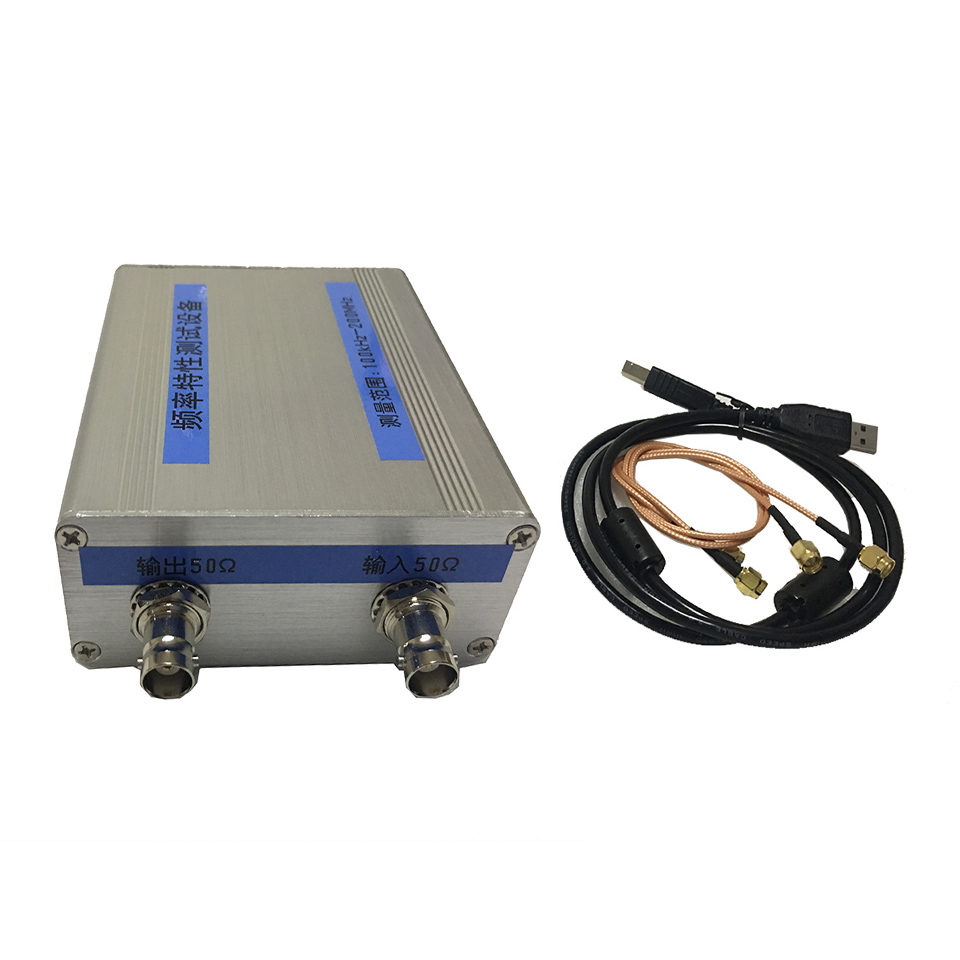

Pakket bestaat uit:
1 X NWT-200 frequentieomvormer
1 X dubbele magnetische ring USB-lijn
2 X BNC Draai Sma Plug
2 X Double Head SMA Line

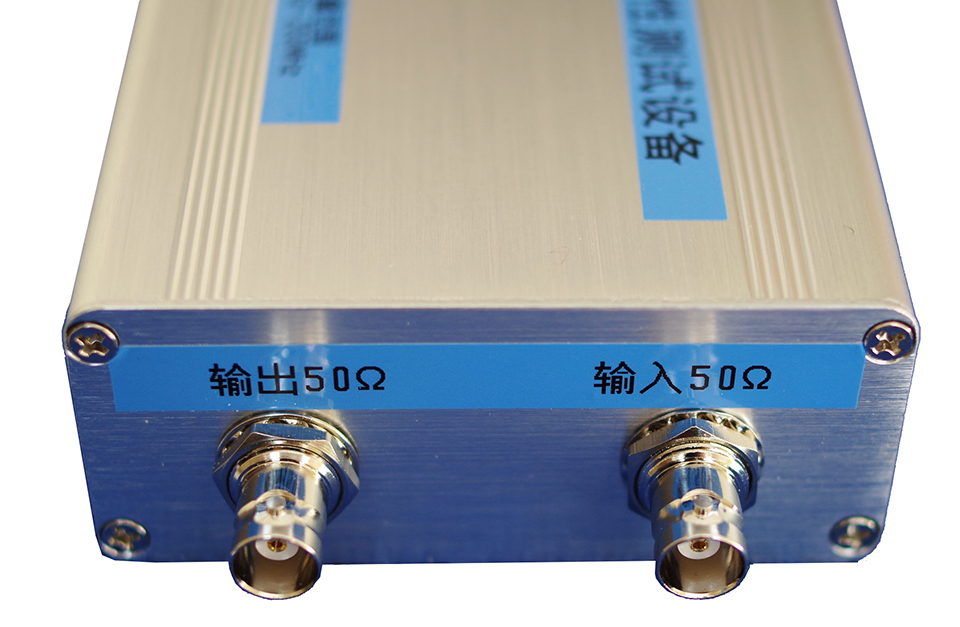

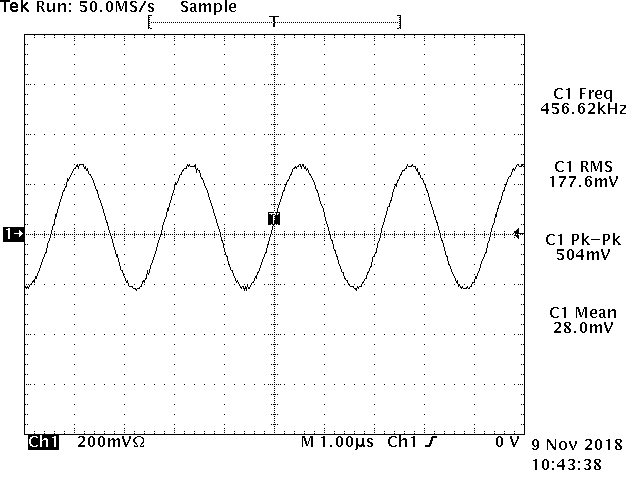

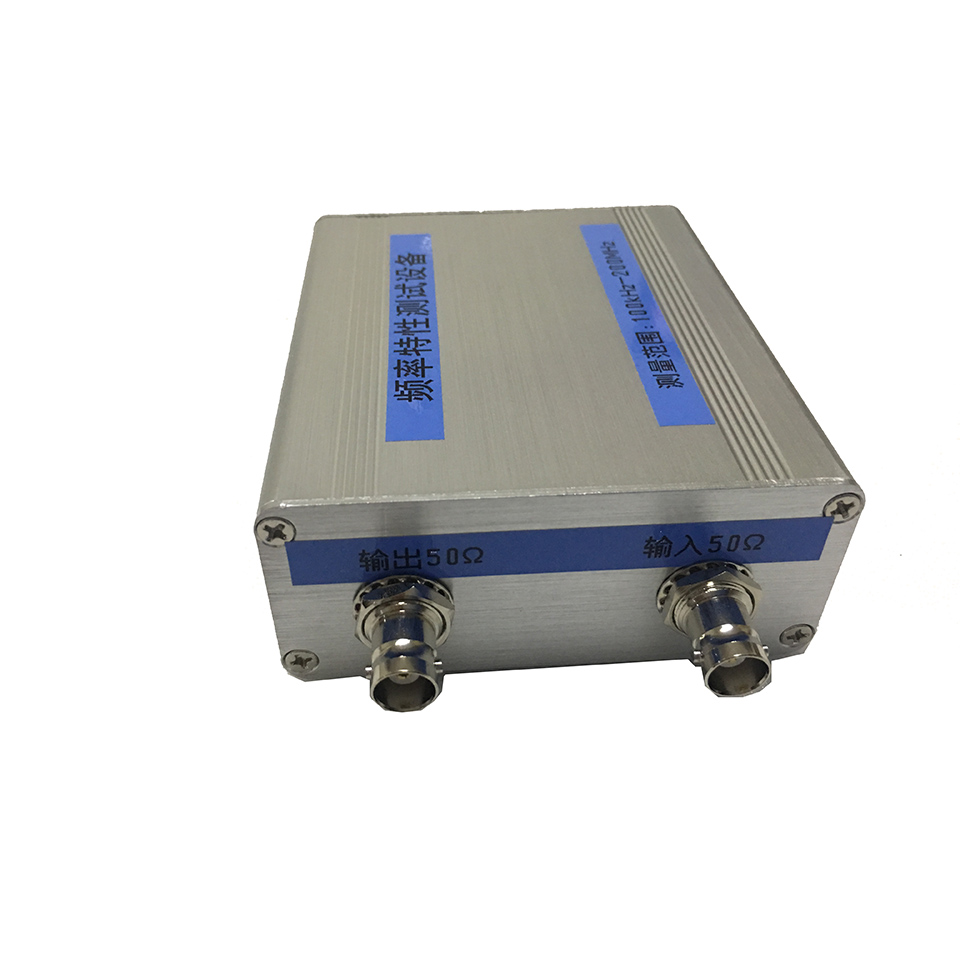

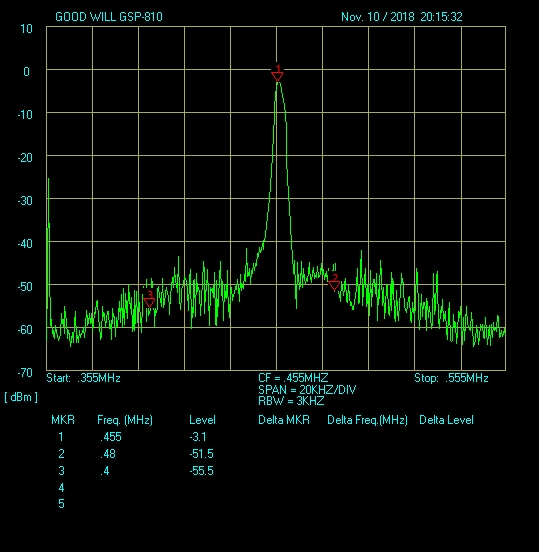

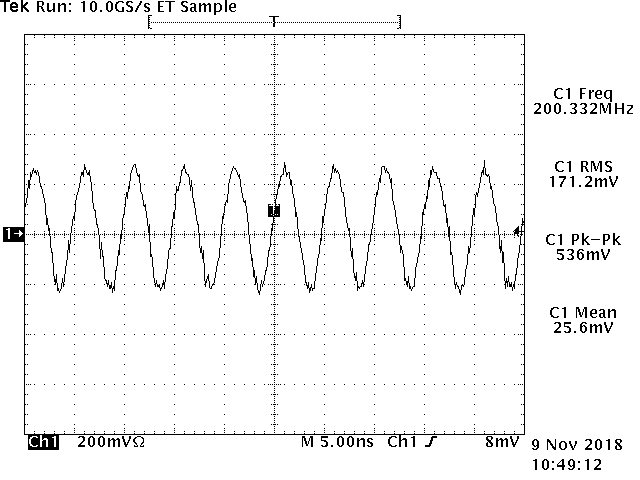

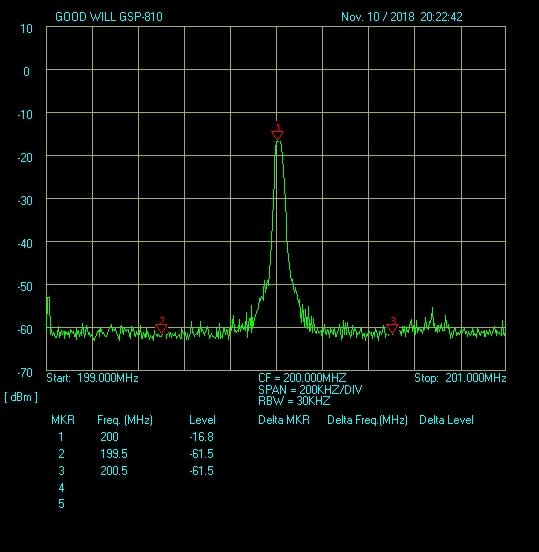

Details foto's:
