Specificaties:
Voeding: AC9-12V 3W 50HZ/60HZ (wisselstroom moet worden gebruikt, gelijkstroom wordt niet geactiveerd)
Startmodus: voet of ander passief normaal open punt (merk op dat dit een normaal open punt moet zijn, er kan geen bronsignaal worden gebruikt)
Triggervorm: siliciumgestuurde speciale geïmporteerde optocoupler
Weergavevorm: 0,36 digitale buis Instelmodus: entiometer/knop
Tijdbereik: 1-50
Huidig bereik: 30-99
Lasoutput: enkele puls
Spanningsregelaar: geen
Telfunctie: geen
Besparen na stroomuitval
Aantal specificatiegroepen: 1 groep Broup VGAT

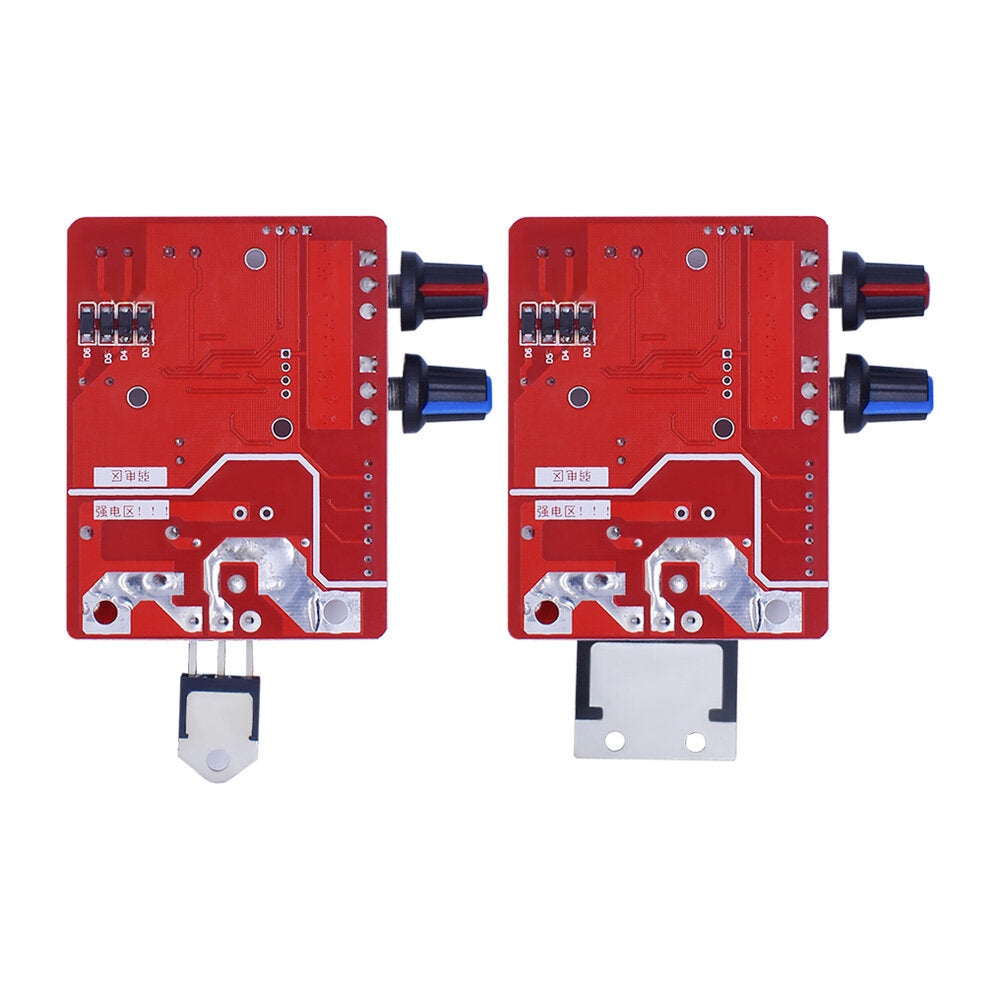

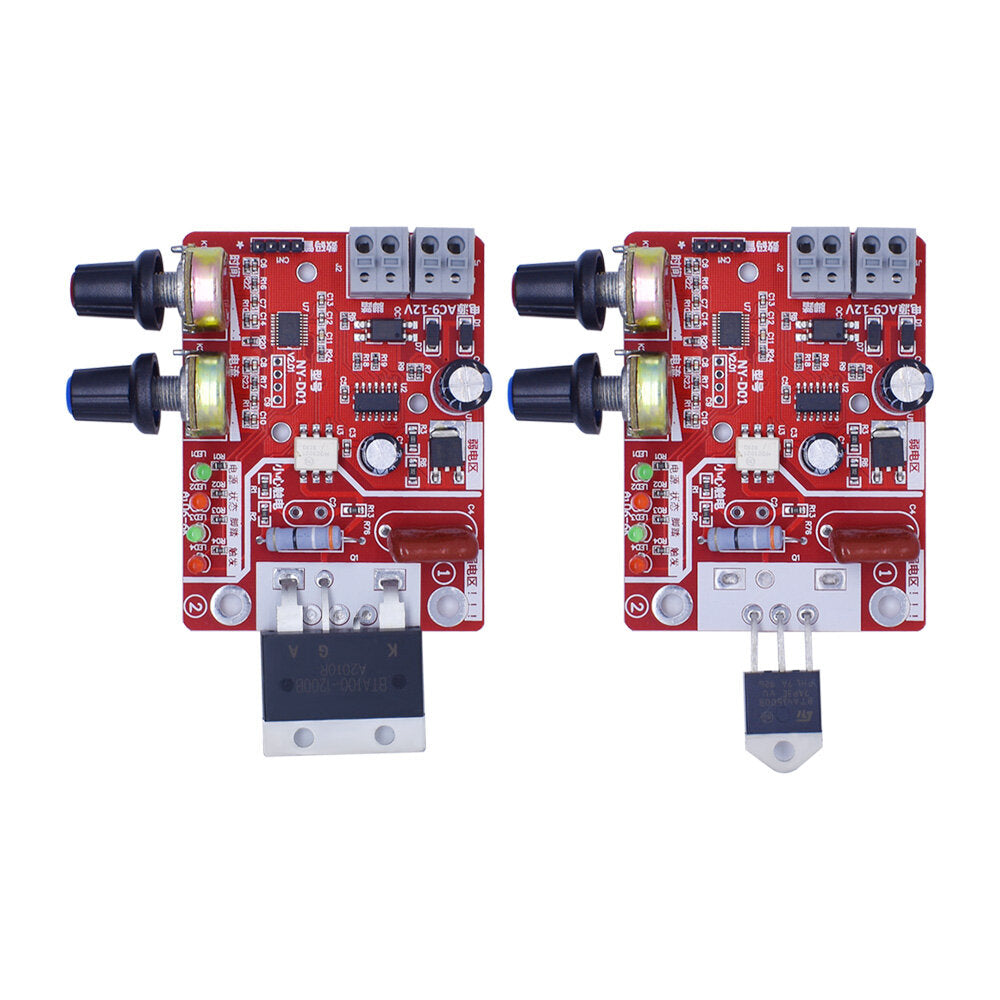

Drive SCR: bidirectionele SCR, 100A en lager, kan een G-klasse, niet externe I SCR-module aansturen. Fabrieksbord met thyristor
Afmeting: 80×60 mm
Functies:
Het bedieningspaneel van de puntlasmachine is een controller die onafhankelijk is ontwikkeld voor het doe-het-zelf of het eenvoudige weerstandslassen. Het principe van siliciumgestuurde faseverschuivingstriggering wordt toegepast om de tijd en de stroom aan te passen om het doel van het lassen te bereiken.
De belangrijkste kenmerken van deze controller:
1: het gebruik van STM8 industriële microcontroller controlecentrum.
2: sterke en zwakke elektriciteit door optocoupler-isolatie, veilige werking.
3: de voedingslijn en de voetschakelaarlijn nemen de schroefvrije snelle verbindingsterminal aan, handiger en betrouwbaarder.
4: invoertijd, stroom met behulp van zeer nauwkeurige enkele potentiometer, om betrouwbare invoer te garanderen, handig;
5: voeding aan boord, staat, voet, trigger-indicator, werkende staat duidelijk zichtbaar.
6: het ontwerp van een betrouwbaar nuldoorgangsdetectiecircuit om ervoor te zorgen dat de SCR-faseverschuivingsnauwkeurigheid is.
7: de controller is compatibel met 100A scr.
8: digitale besturingsinterface, u kunt de huidige tijd en huidige instellingen weergeven.
9: tijdinvoer 1-50, eenheidscyclus (1 cycli is 20 ms), stroominvoer (30-99%)

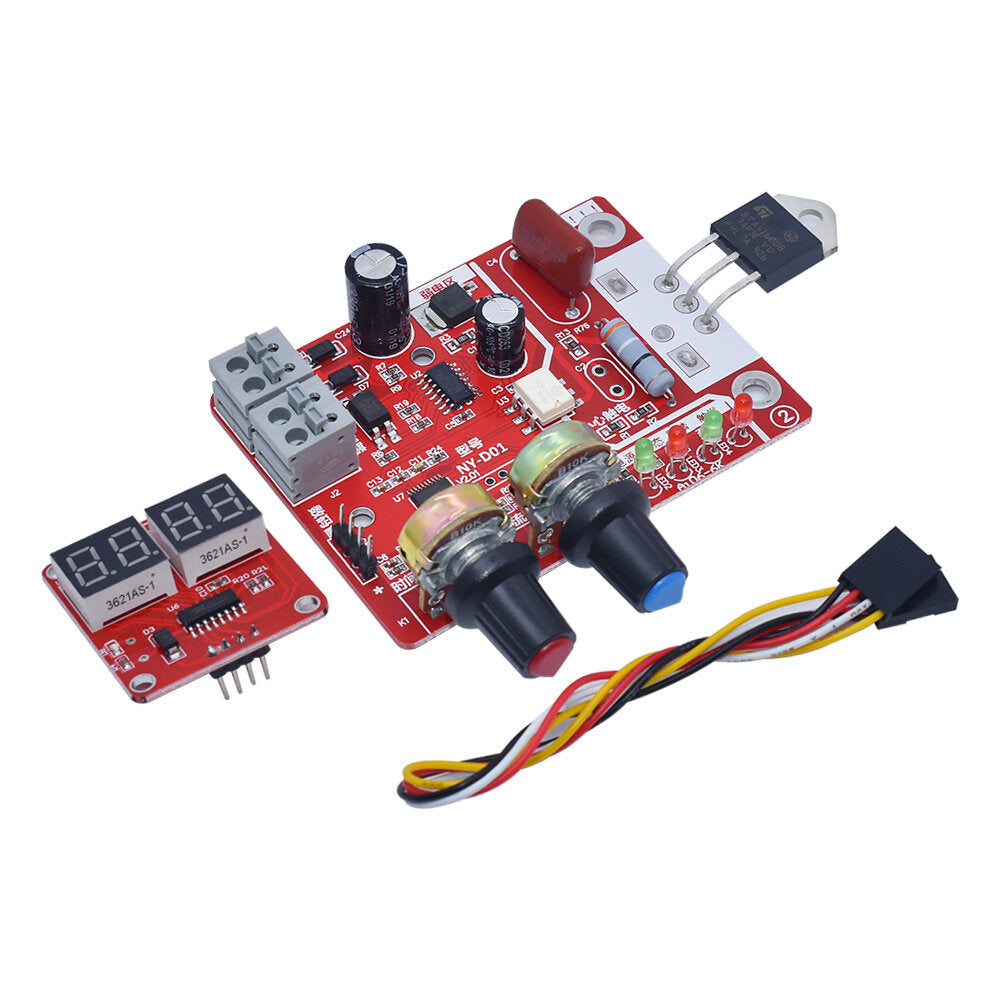

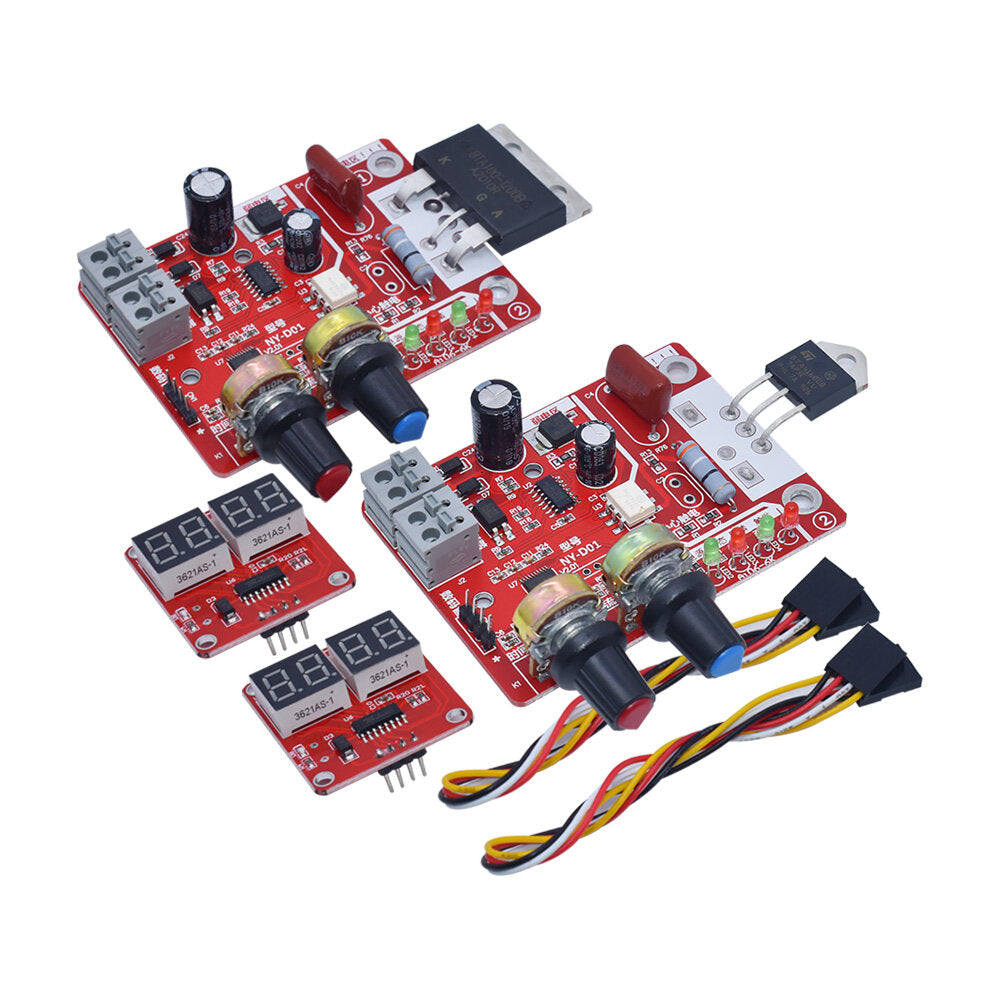

Pakket bevat:
【40A-type】:
1× Hoofdbord
1 × weergavebord
1× Kabel

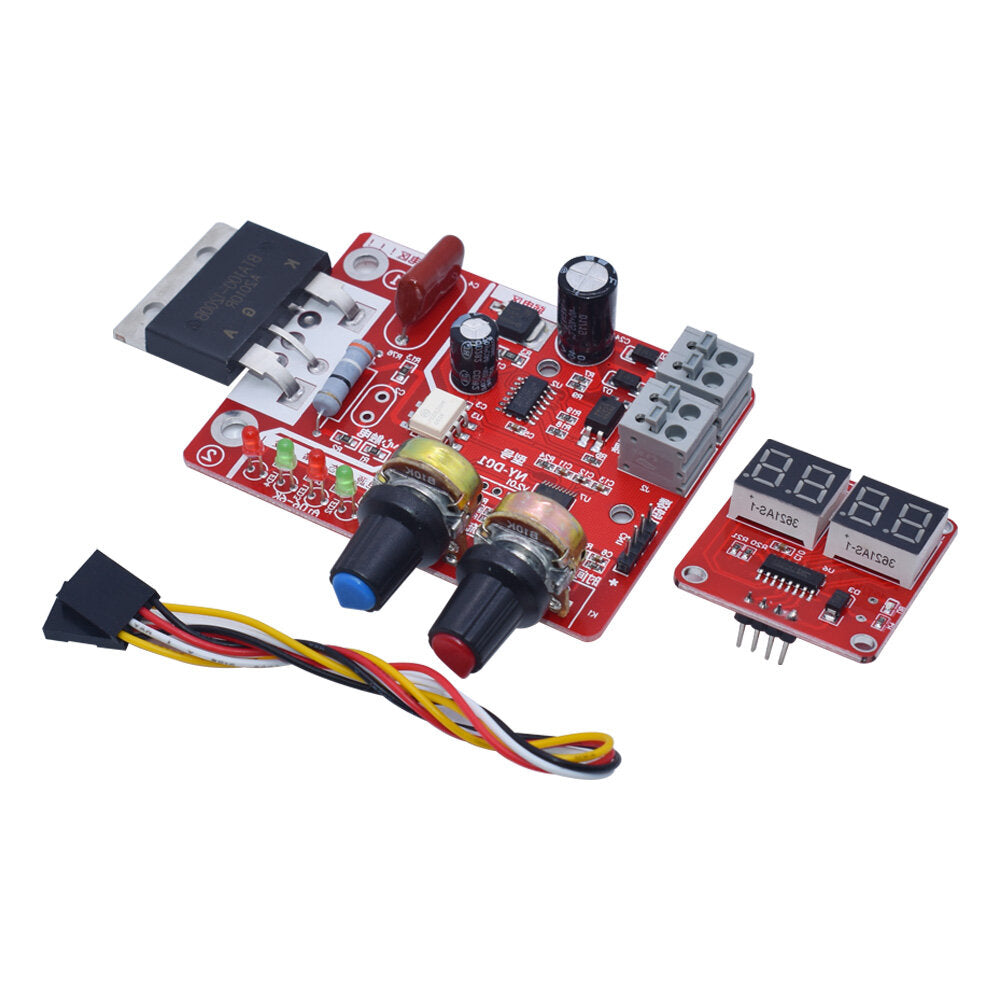

【100A-type】:
1× Hoofdbord
1 × weergavebord
1× Kabel
